如何合理选择变压器VIP免费

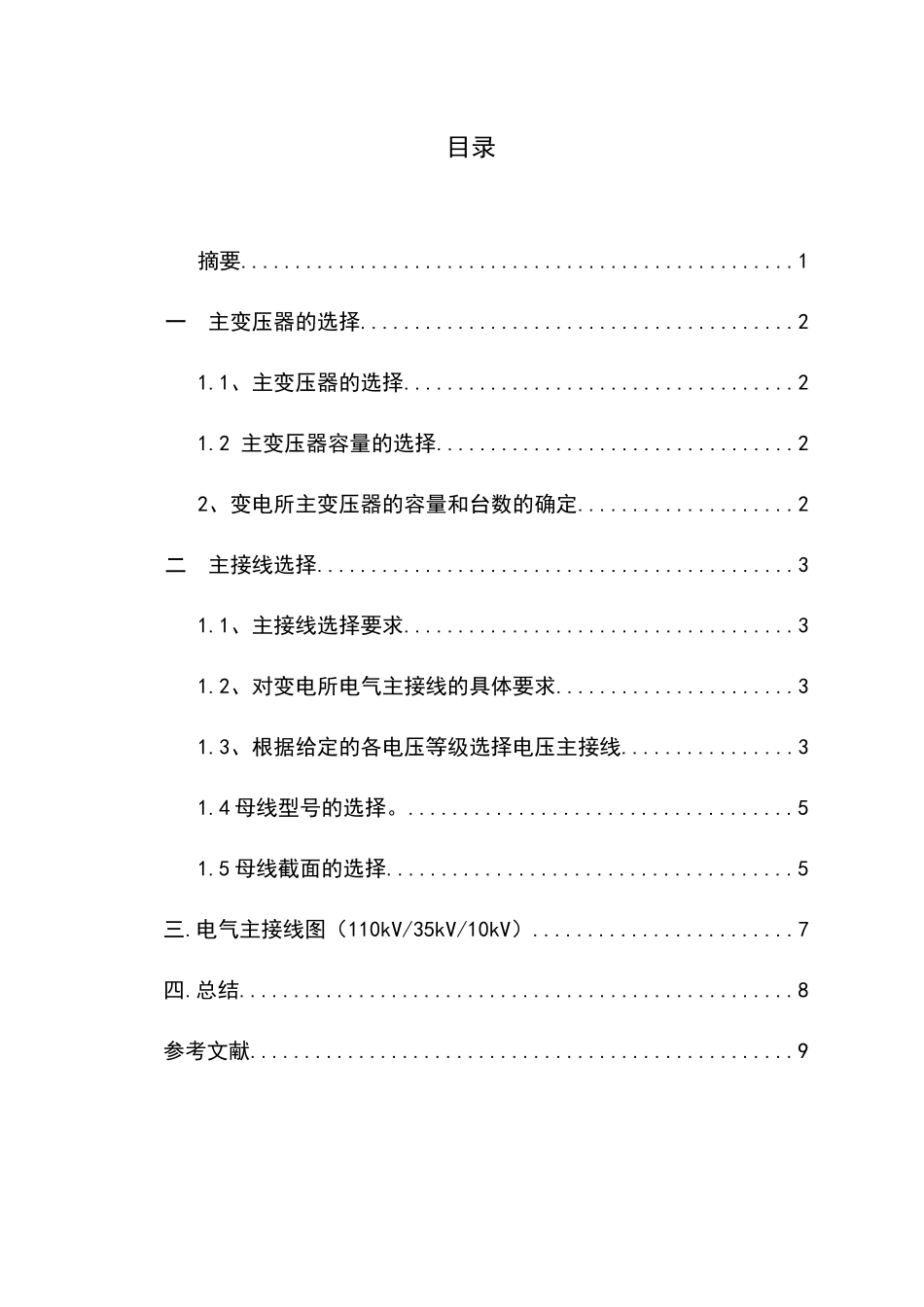

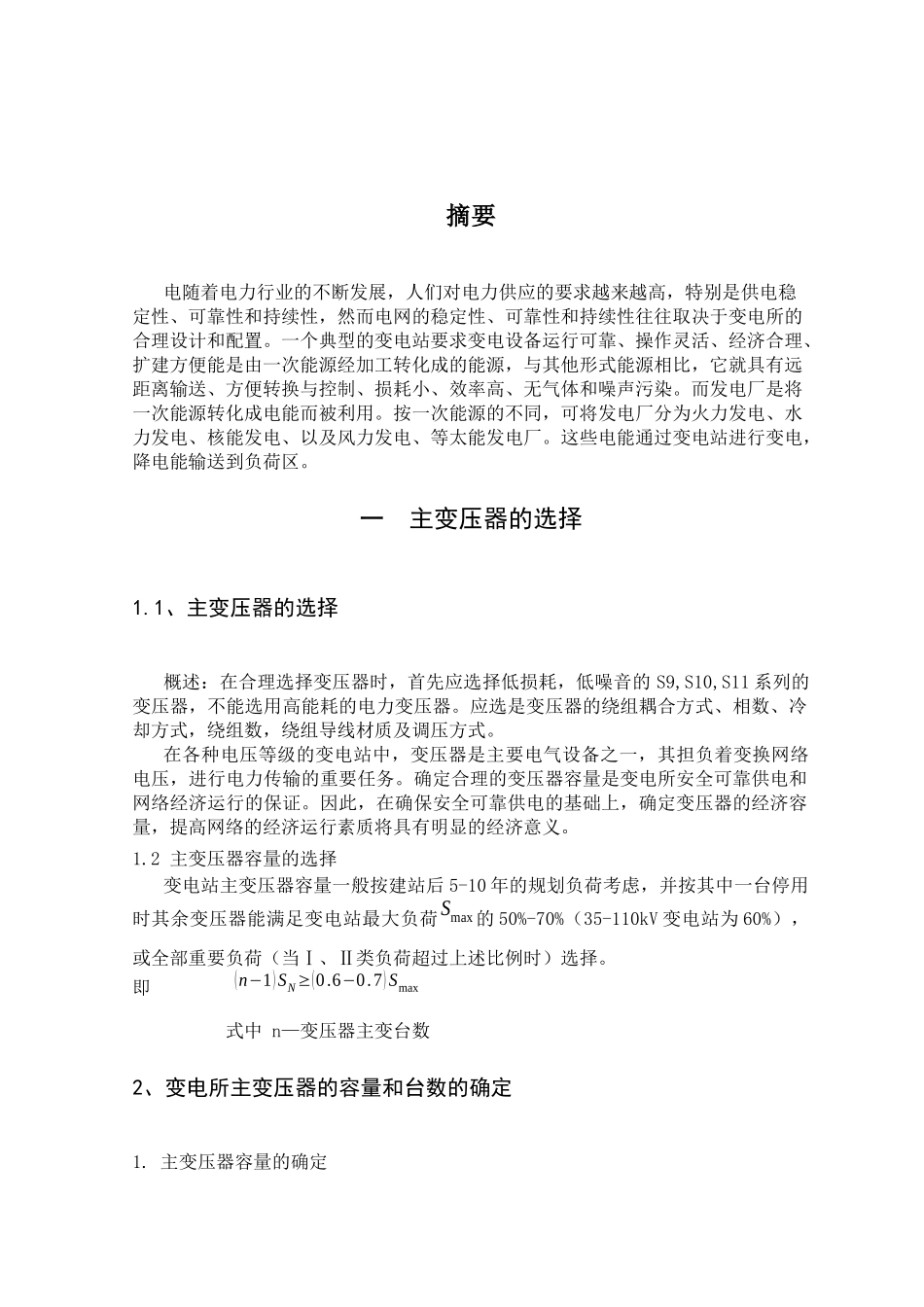

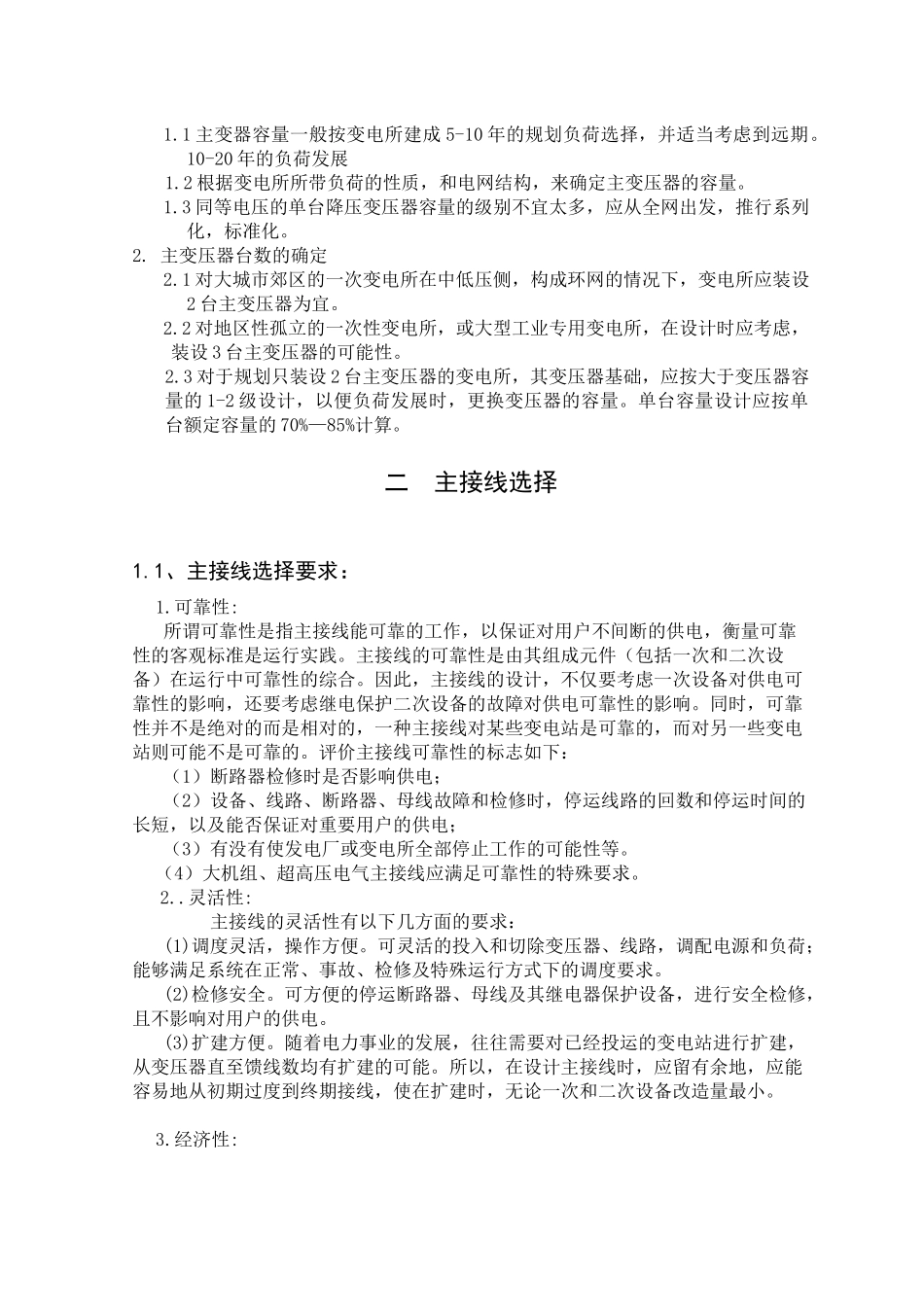

目录摘要...................................................1一主变压器的选择........................................21.1、主变压器的选择....................................21.2主变压器容量的选择.................................22、变电所主变压器的容量和台数的确定....................2二主接线选择............................................31.1、主接线选择要求....................................31.2、对变电所电气主接线的具体要求......................31.3、根据给定的各电压等级选择电压主接线................31.4母线型号的选择。...................................51.5母线截面的选择.....................................5三.电气主接线图（110kV/35kV/10kV）........................7四.总结...................................................8参考文献..................................................9摘要电随着电力行业的不断发展，人们对电力供应的要求越来越高，特别是供电稳定性、可靠性和持续性，然而电网的稳定性、可靠性和持续性往往取决于变电所的合理设计和配置。一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便能是由一次能源经加工转化成的能源，与其他形式能源相比，它就具有远距离输送、方便转换与控制、损耗小、效率高、无气体和噪声污染。而发电厂是将一次能源转化成电能而被利用。按一次能源的不同，可将发电厂分为火力发电、水力发电、核能发电、以及风力发电、等太能发电厂。这些电能通过变电站进行变电，降电能输送到负荷区。一主变压器的选择1.1、主变压器的选择概述：在合理选择变压器时，首先应选择低损耗，低噪音的S9,S10,S11系列的变压器，不能选用高能耗的电力变压器。应选是变压器的绕组耦合方式、相数、冷却方式，绕组数，绕组导线材质及调压方式。在各种电压等级的变电站中，变压器是主要电气设备之一，其担负着变换网络电压，进行电力传输的重要任务。确定合理的变压器容量是变电所安全可靠供电和网络经济运行的保证。因此，在确保安全可靠供电的基础上，确定变压器的经济容量，提高网络的经济运行素质将具有明显的经济意义。1.2主变压器容量的选择变电站主变压器容量一般按建站后5-10年的规划负荷考虑，并按其中一台停用时其余变压器能满足变电站最大负荷Smax的50%-70%（35-110kV变电站为60%），或全部重要负荷（当Ⅰ、Ⅱ类负荷超过上述比例时）选择。即(n−1)SN≥(0.6−0.7)Smax式中n—变压器主变台数2、变电所主变压器的容量和台数的确定1.主变压器容量的确定1.1主变器容量一般按变电所建成5-10年的规划负荷选择，并适当考虑到远期。10-20年的负荷发展1.2根据变电所所带负荷的性质，和电网结构，来确定主变压器的容量。1.3同等电压的单台降压变压器容量的级别不宜太多，应从全网出发，推行系列化，标准化。2.主变压器台数的确定2.1对大城市郊区的一次变电所在中低压侧，构成环网的情况下，变电所应装设2台主变压器为宜。2.2对地区性孤立的一次性变电所，或大型工业专用变电所，在设计时应考虑，装设3台主变压器的可能性。2.3对于规划只装设2台主变压器的变电所，其变压器基础，应按大于变压器容量的1-2级设计，以便负荷发展时，更换变压器的容量。单台容量设计应按单台额定容量的70%—85%计算。二主接线选择1.1、主接线选择要求：1.可靠性:所谓可靠性是指主接线能可靠的工作，以保证对用户不间断的供电，衡量可靠性的客观标准是运行实践。主接线的可靠性是由其组成元件（包括一次和二次设备）在运行中可靠性的综合。因此，主接线的设计，不仅要考虑一次设备对供电可靠性的影响，还要考虑继电保护二次设备的故障对供电可靠性的影响。同时，可靠性并不是绝对的而是相对的，一种主接线对某些变电站是可靠的，而对另一些变电站则可能不是可靠的。评价主接线可靠性的标志如下：（1）断路器检修时是否影响供电；（2）设备、线路、断路器、母线故障和检修时，停运线路的回数和停运时间的长短，以及能否保证对重要用户的供电；（3）有没有使发电厂或变电所全部停止工作的可能性...
