实测实量方案及控制措施

实测实量方案及控制措施_第1页
1/17
实测实量方案及控制措施_第2页
2/17
实测实量方案及控制措施_第3页
3/17

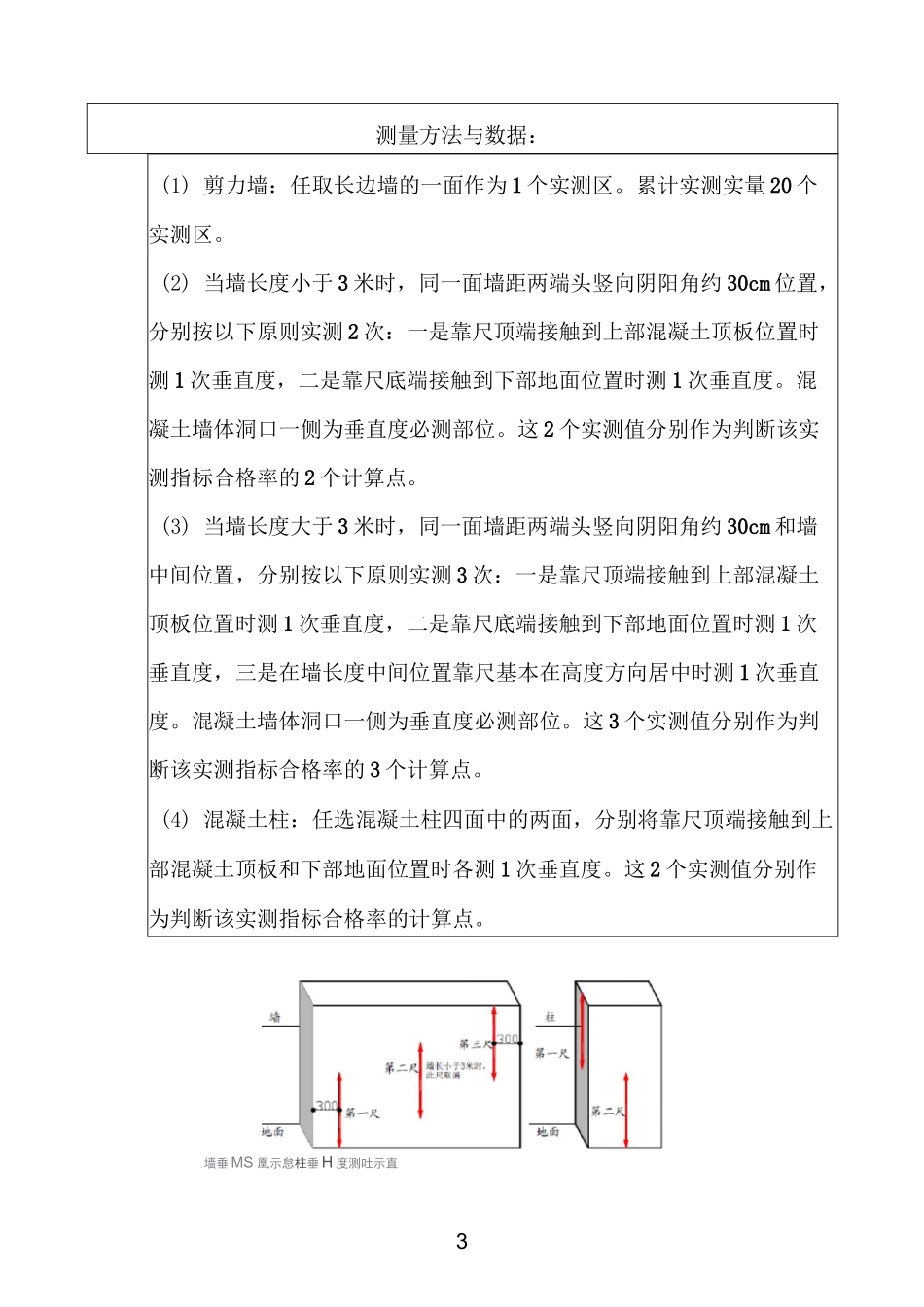

1各分项工程实测实量自检内容及方法1.混凝土工程实测实量混凝土工程实测实量基本原则(1) 同一标段内根据各楼栋进度,在实测前随机确定已拆完模板(未开始砌筑)的 2 个楼层作为混凝土结构工程实测层。(2) 选取楼层结构平面图,实测实量选点考虑每层结构 4 个角和中间混凝土剪力墙、柱。实测混凝土结构的截面尺寸、表面平整度、垂直度时,每个实测层要选取 10 个实测区,2 个实测层累计 20 个实测区。(3) 当实测同一楼层内顶板水平极差时,每个实测层选取 5 个实测区,2 个实测层累计 10 个实测区。每个实测区实测 5 个点,每个点均作为 1 个计算点。截面尺寸偏差指标说明:反映层咼范围内剪力墙、混凝土柱施工尺寸与设计图尺寸的偏差。合格标准:截面尺寸偏差[—5,8]mm测量工具:5m 钢卷尺\\墙或柱第一尺120C一第一尺地面\300测量方法与数据记录:(1) 以钢卷尺测量同一面墙/柱截面尺寸,精确至毫米。(2) 同一墙/柱面作为 1 个实测区,累计实测实量20 个实测区。(3) 每个实测区从地面向上 300mm 和 1500mm各测量截面尺寸 1 次,选取其中与设计尺寸偏差最2大的数,作为判断该实测指标合格率的 1 个计算点。表面平整度指标说明:反映层咼范围内剪力墙、混凝土柱表面平整程度。合格标准:[0,8]mm。测量工具:2m 靠尺、楔形塞尺。测量方法与数据记录:(1)剪力墙/暗柱:选取长边墙,任选长边墙两面中的面作为 1 个实测区。累计实测实量 20 个实测区。(2)当所选墙长度小于 3 米时,同面墙 4 个角(顶部及根部)中取左上及右下 2 个角。按 45 度角斜放靠尺,累计测 2 次表面平整度。跨洞口部位必测。这 2 个实测值分别作为该指标合格率的 2 个计算点。(3)当所选墙长度大于 3 米时,除按 45 度角斜放靠尺测量两次表面平整度外,还需在墙长度中间水平放靠尺测量 1 次表面平整度。跨洞口部位必测。这 3 个实测值分别作为判断该指标合格率的 3 个计算点。(4)混凝土柱:可以不测表面平整度。■第二尺时,三尺地面、平辎度测最示点垂直度指标说明:反映层咼范围内剪力墙、混凝土柱表面垂直偏差的程度。合格标准:[0,8]mm。测量工具:2m 靠尺。3测量方法与数据:(1) 剪力墙:任取长边墙的一面作为 1 个实测区。累计实测实量 20 个实测区。(2) 当墙长度小于 3 米时,同一面墙距两端头竖向阴阳角约 30cm 位置,分别按以下原则实测 2 次:一是靠尺顶端接触到上部混凝土顶板位置...
