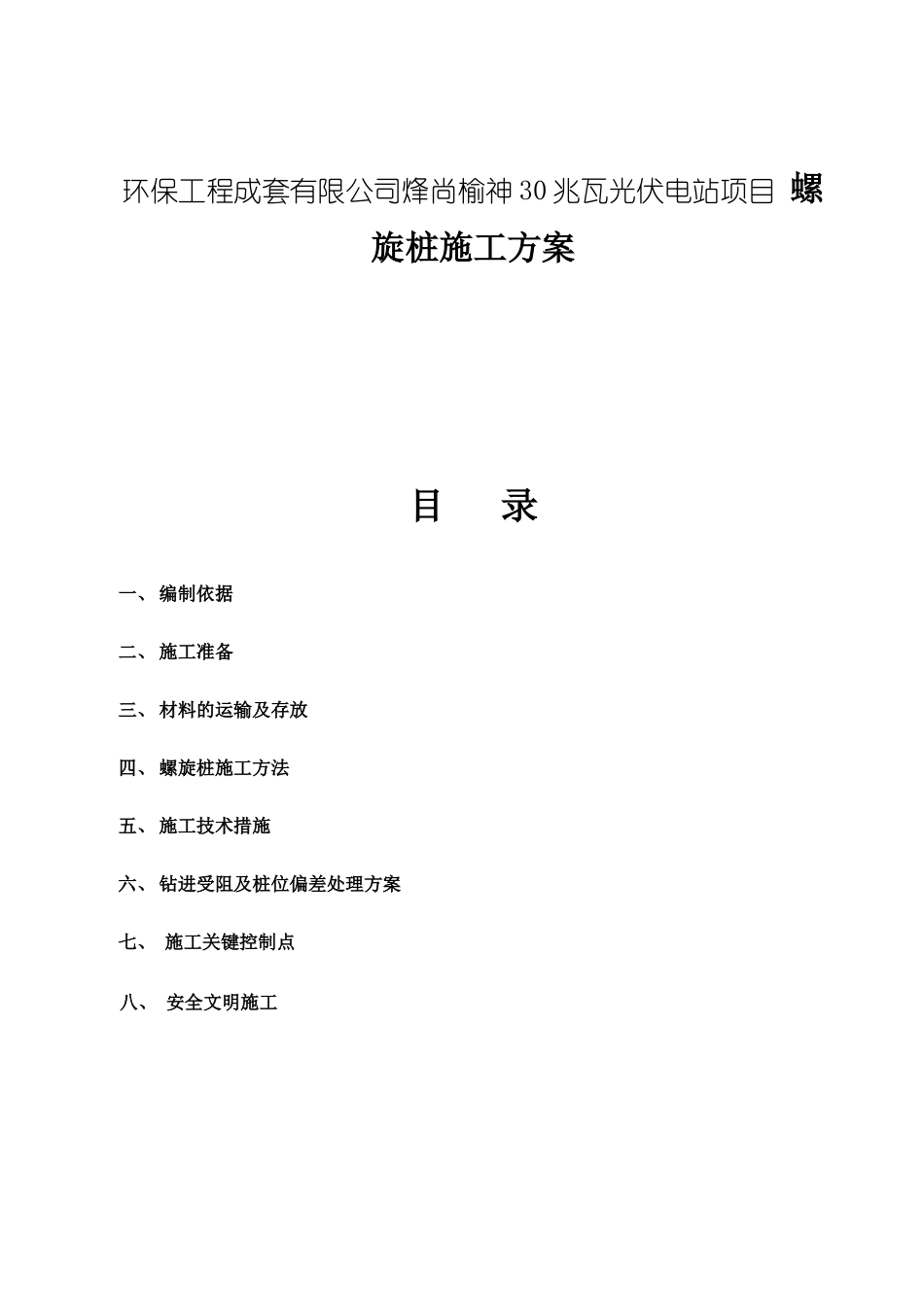

环保工程成套有限公司烽尚榆神30兆瓦光伏电站项目 螺旋桩施工方案VIP专享VIP免费

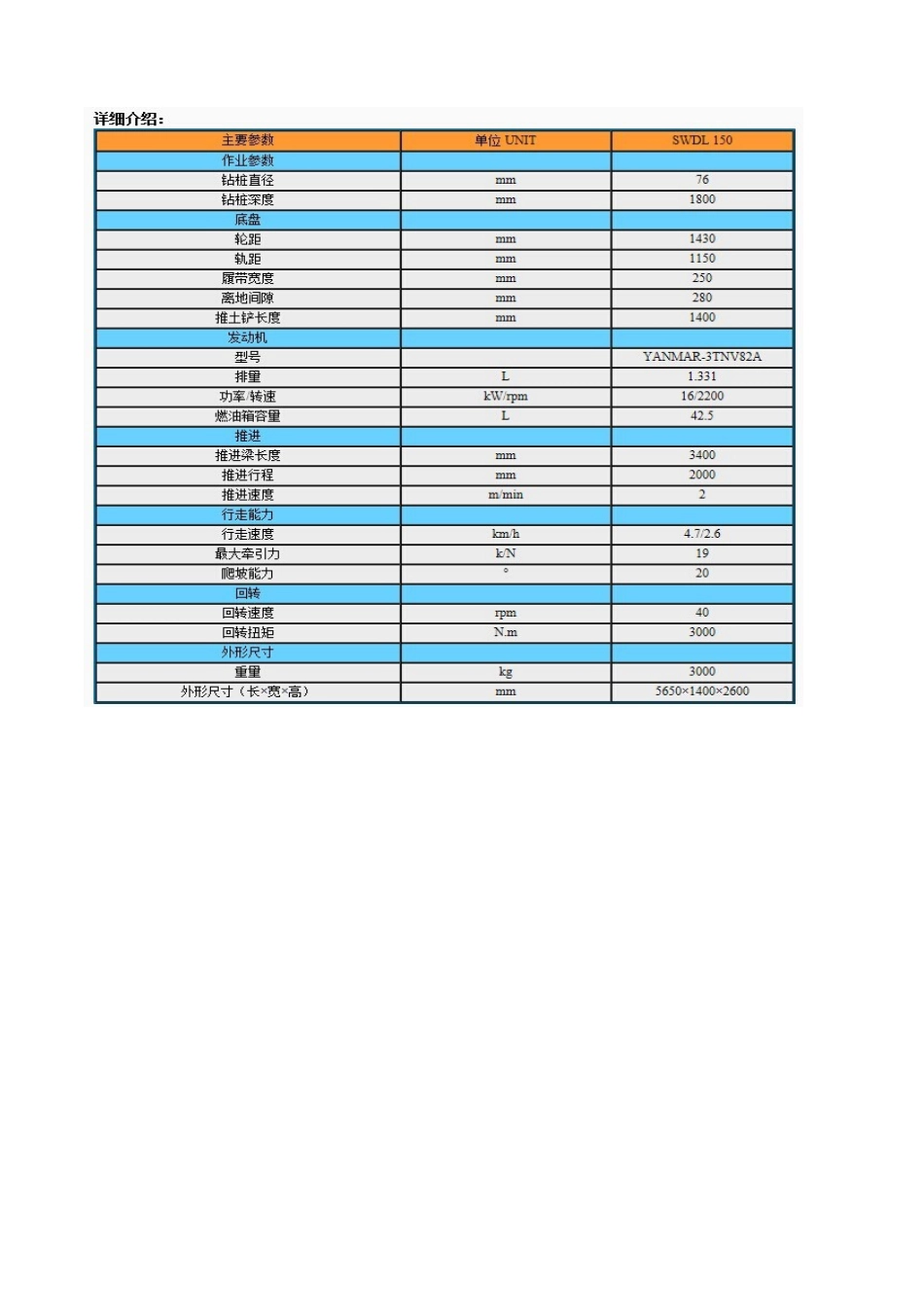

环保工程成套有限公司烽尚榆神30兆瓦光伏电站项目螺旋桩施工方案目录一、编制依据二、施工准备三、材料的运输及存放四、螺旋桩施工方法五、施工技术措施六、钻进受阻及桩位偏差处理方案七、施工关键控制点八、安全文明施工烽尚榆神30兆瓦光伏电站项目位置位于楡林市楡神工业园，该项目支架基础采用螺旋桩类型，螺旋桩桩长1.8米，管径76MM，壁厚4MM。具体尺寸见螺旋桩附图1.一、编制依据《钢结构施工质量验收规范》（GB50205-2001）《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑地基基础工程施工质量验收规范》（GB50202-2002）二、施工准备（一）螺旋钢桩钻机选型（二）施工计划依据工程经验，1.25MW约有1554左右个基础，螺旋钢桩钻机约2～3分钟可完成一个基础。30MW约有37464万个基础，以总量37464万个基础，每台钻机2.5分钟完成一个基础，每天正常工作9小时计算，则一台钻机每天可完成基础数量N1=9*30/2.5=55个，37464个基础需要一台钻机正常工作天数N2=37464/55=675天。若施工中配置40台钻机，完成37464个基础只要30天时间。每台钻机配备1名施工人员，40台钻机只需配备40名施工人员。如果按照此效率施工，能够完全满足一期30MW工程的工期要求。（三）螺旋桩基础施工范围：1．施工准备：厂区三通一平，确保施工保障。1.1探明和清除场地内一切空中、地面及底下障碍物、管线、电缆等。方法：根据桩位平面图在预先测放的桩位上插钢钉（每组距离如下图）。1.2现场做到三通一平。1.3组织施工人员熟悉图纸，并进行必要的技术、安全交底。1.4根据所提供的桩位轴线及水准点测放桩位，设置样桩。（正式施工时对样桩进行复核，以免样桩移动而影响施工质量）。控制方法：根据总平面图、桩位平面图以及规划提供的红线控制坐标点，用GPS(rtk)测放工程桩的位置，初测误差控制在7mm内，并需经不同的技术员复测，复测时超出7mm的样桩必须重新测放。1.5将螺旋地桩预先搬运至打桩点附近，以便增加效率。在搬运过程中注意表面不要划伤。三、材料的运输及存放（一）螺旋桩表面以热镀锌防腐处理。螺旋桩出库运输时，用板车托运，零散的螺旋桩与螺旋桩之间用泡沫板隔离，防止叶片磕碰导致钻进效率降低。（二）成品螺旋桩到场后应及时记录入库，将装箱的钢桩整齐放置在钢架上，架离地面。零散的钢桩必须下垫上盖，做好防潮防水措施。（三）库房本身要做好防水防潮处理，保持清洁，晴天开窗通风，雨天关闭防潮，保证适宜的存储环境。四、螺旋桩施工方法（一）桩工艺流程：施工定位放线桩机打孔至地下0.3米喂桩、放固定器、垂直度校正校对垂直度卸固定器钻桩桩机就位1、首先根据设计部门提供的，经确认的施工总平面图进行测量放线，并用包括GPS测量仪、全站仪、经纬仪等测量仪器，放线精度需要控制在7MM之内；2、根据螺旋桩设计图纸放线结果，定出每个需要打桩的位置，用小旗、木条等易发现的物件做标记；测量人员根据施工控制网，采用全站仪、RTK测设每根螺旋桩的位置，并做好标示，测量员要对轴线桩位进行复核，确保每根桩位置都符合设计要求，桩位正确3、桩机通过自有的行走功能和桅杆变幅机构使钻机迅速达到桩位；4、将螺旋地桩送入导杆，并调整螺旋桩的垂直度；5、钻机动力头装置为螺旋桩提供扭矩，加压装置通过加压动力的方式将压力传递给桩，直至钻到设计标高。（二）打桩机操作依据测量放线的桩位进行施工，履带式打桩机打桩前选择较为平整稳妥的地方就位，如果地面坡度较陡，则用卷扬机对打桩机进行牵引。首先将钻机头前后左右进行调整，初步调整好后用水平尺或线锤吊垂直度，确认无误后进行下一步施工，要求桩位偏差＜7mm，垂直度90±10。待钻机调整完毕后安装螺旋桩。螺旋桩使用前应对材料进行各项检查，尺寸、孔位、叶片材质等是否符合要求，特别是检查螺旋桩钢管与叶片焊接是否牢固，若符合要求则依据检验批进行报验，然后施工。各项工作准备完毕后，将螺旋桩安装在桩机上，然后用磁性水平尺校正桩机的水平度与垂直度，符合要求后开始钻桩。钻桩时，先对中，钻到1/3深度时观察螺旋桩是否有偏差；若有偏差，进行调整后钻至1/2再观察，无误后钻至设计深度。五、施工技术措施：（一）...
