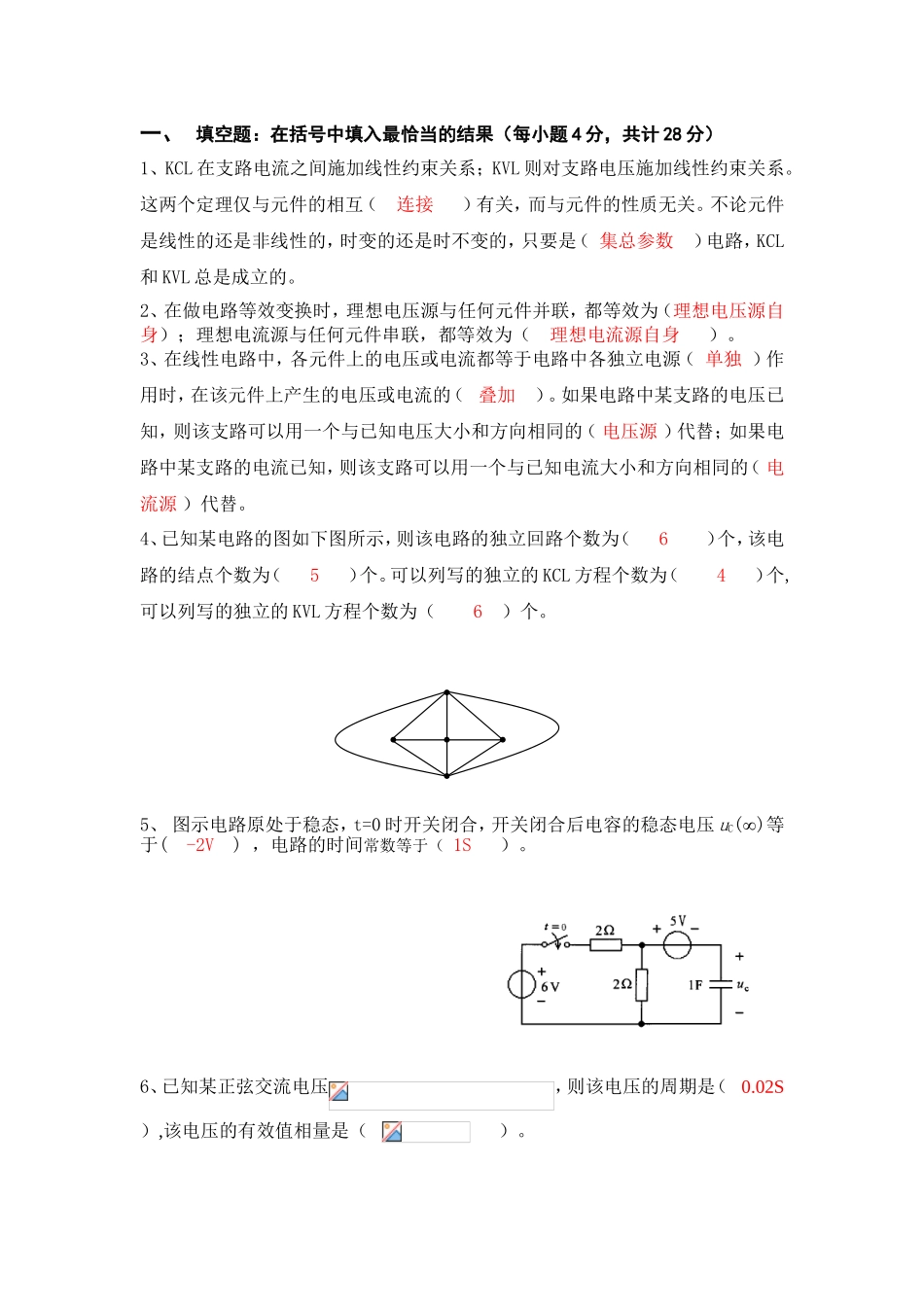

一、填空题：在括号中填入最恰当的结果（每小题4分，共计28分）1、KCL在支路电流之间施加线性约束关系；KVL则对支路电压施加线性约束关系
这两个定理仅与元件的相互（连接）有关，而与元件的性质无关
不论元件是线性的还是非线性的，时变的还是时不变的，只要是（集总参数）电路，KCL和KVL总是成立的
2、在做电路等效变换时，理想电压源与任何元件并联，都等效为（理想电压源自身）；理想电流源与任何元件串联，都等效为（理想电流源自身）
3、在线性电路中，各元件上的电压或电流都等于电路中各独立电源（单独）作用时，在该元件上产生的电压或电流的（叠加）
如果电路中某支路的电压已知，则该支路可以用一个与已知电压大小和方向相同的（电压源）代替；如果电路中某支路的电流已知，则该支路可以用一个与已知电流大小和方向相同的（电流源）代替
4、已知某电路的图如下图所示，则该电路的独立回路个数为（6）个，该电路的结点个数为（5）个
可以列写的独立的KCL方程个数为（4）个,可以列写的独立的KVL方程个数为（6）个
5、图示电路原处于稳态，t=0时开关闭合，开关闭合后电容的稳态电压uC(¥)等于(-2V)，电路的时间常数等于（1S）
6、已知某正弦交流电压，则该电压的周期是（0
02S）,该电压的有效值相量是（）
7、在正弦稳态电路中，电容上的电压相量与电流相量之比等于（）
电感上的电压相量和电流的相量的相位差是（）
二、简单分析计算题：（每小题4分，共计32分）1、用叠加定理求图示电路中的U
（答：）2、求图示一端口的等效电阻
（答：）3、、求图示含源一端口的诺顿等效电路（答：）4、已知无源一端口端网络的端口电压为V，端口电流为A，电压与电流为关联参考方向，则此电路的功率因数等于多少
并求该无源一端口端网络的等效阻抗
（答：）5、图示电路原来已经稳定，t=0时闭合开关S，求
（答：）6、求图示电路中受控源
