工业大学硕士研究生入学考试试题 答案VIP免费

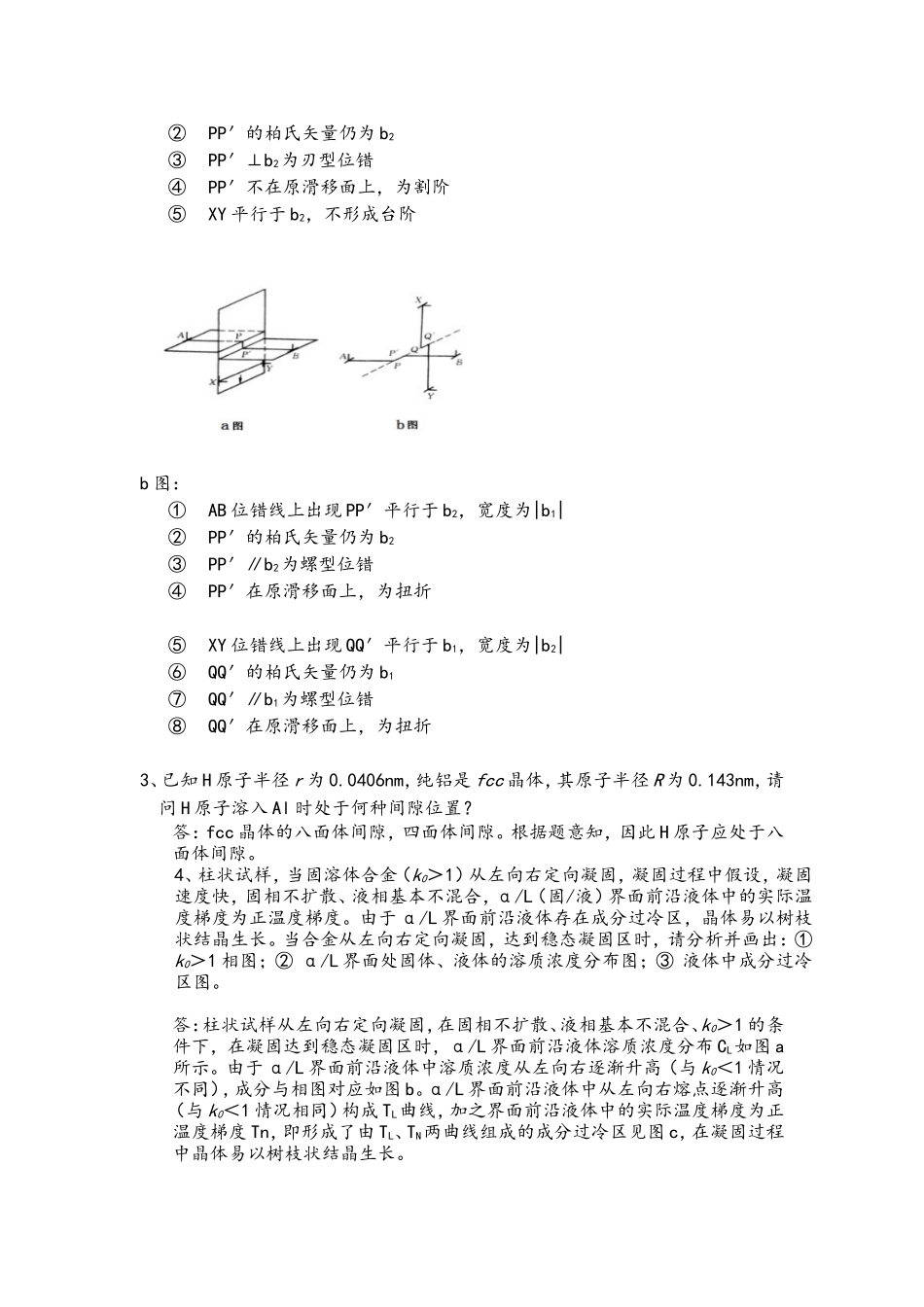

西北工业大学硕士研究生入学考试试题答案试题名称：材料科学基础所有答题一律写在答题纸上第页共页一、简答题（每题10分，共50分）1.请简述滑移和孪生变形的特点？答：滑移变形特点：1）平移滑动：相对滑动的两部分位向关系不变2）滑移线与应力轴呈一定角度3）滑移不均匀性：滑移集中在某些晶面上4）滑移线先于滑移带出现：由滑移线构成滑移带5）特定晶面，特定晶向孪生变形特点：1)部分晶体发生均匀切变2)变形与未变形部分呈镜面对称关系，晶体位向发生变化3)临界切分应力大4)孪生对塑变贡献小于滑移5)产生表面浮凸2.什么是上坡扩散？哪些情况下会发生上坡扩散？答：由低浓度处向高浓度处扩散的现象称为上坡扩散。应力场作用、电场磁场作用、晶界内吸附作用和调幅分解反应等情况下可能发生上坡扩散。扩散驱动力来自自由能下降，即化学位降低。3.在室温下，一般情况金属材料的塑性比陶瓷材料好很多，为什么？纯铜与纯铁这两种金属材料哪个塑性好？说明原因。答：金属材料的塑性比陶瓷材料好很多的原因：从键合角度考虑，金属材料主要是金属键合，无方向性，塑性好；陶瓷材料主要是离子键、共价键，共价键有方向性，塑性差。离子键产生的静电作用力，限制了滑移进行，不利于变形。铜为面心立方结构，铁为体心立方结构，两者滑移系均为12个，但面心立方的滑移系分布取向较体心立方匀衡，容易满足临界分切应力。且面心立方滑移面的原子堆积密度比较大，因此滑移阻力较小。因而铜的塑性好于铁。4.请总结并简要回答二元合金平衡结晶过程中，单相区、双相区和三相区中，相成分的变化规律。答：单相区：相成分为合金平均成分，不随温度变化；双相区：两相成分分别位于该相区的边界，并随温度沿相区边界变化；三相区：三相具有确定成分，不随结晶过程变化。5.合金产品在进行冷塑性变形时会发生强度、硬度升高的现象，为什么？如果合金需要进行较大的塑性变形才能完成变形成型，需要采用什么中间热处理的方法？而产品使用时又需要保持高的强度、硬度，又应如何热处理？答：合金进行冷塑性变形时，位错大量増殖，位错运动发生交割、缠结等，使得位错运动受阻，同时溶质原子、各类界面与位错的交互作用也阻碍位错的运动。因此发生应变硬化，使强度、硬度升高。较大的塑性变形产生加工硬化（应变硬化），如果需要继续变形就要进行中间热处理，即再结晶退火，使塑性恢复到变形前的状态，零件可继续进行塑性变形。如果产品需要保持高的强度、硬度，可在最终热处理时采用去应力退火去除残余应力，保持零件较高的强度、硬度。二、作图计算题（每题15分，共60分）1、在Fe-Fe3C相图中有几种类型的渗碳体？分别描述这些渗碳体的形成条件，并绘制出平衡凝固条件下这些不同类型渗碳体的显微组织形貌。答：渗碳体包括：初生（一次）渗碳体、二次渗碳体、三次渗碳体、共晶渗碳体、共析渗碳体，共五种。（1）初生（一次）渗碳体：含碳量大于4.3%的Fe-C合金在平衡凝固时从液相结晶出来的渗碳体，形貌为板条状。（2）二次渗碳体：含碳量0.77～2.11%的Fe-C合金，在1148℃冷却到727℃过程中，从γ相中脱溶的渗碳体。（3）三次渗碳体：含碳量小于0.0218%时，低于727℃，从α相脱溶析出的渗碳体。（4）共晶渗碳体：含碳量2.11～6.69%的Fe-C合金，在1148℃发生共晶反应时形成的渗碳体。（5）共析渗碳体：含碳量0.0218～6.69%的Fe-C合金，在727℃发生共析反应时生成的渗碳体。各渗碳体形貌见教材相关部分。2、在两个相互垂直的滑移面上各有一条刃型位错AB、XY，如图所示。假设以下两种情况中，位错线XY在切应力作用下发生运动，运动方向如图中v所示，试问交割后两位错线的形状有何变化（画图表示）？在以下两种情况下分别会在每个位错上形成割阶还是扭折？新形成的割阶或扭折属于什么类型的位错？答：a图：①XY向下运动与AB交割，产生PP′小台阶，宽度为|b1|②PP′的柏氏矢量仍为b2③PP′⊥b2为刃型位错④PP′不在原滑移面上，为割阶⑤XY平行于b2，不形成台阶b图：①AB位错线上出现PP′平行于b2，宽度为|b1|②PP′的柏氏矢量仍为b2③PP′∥b2为螺型位错④PP′在原滑移面上，为扭折⑤XY位错线上出现QQ′平行于b1，宽...
