12交流电的产生

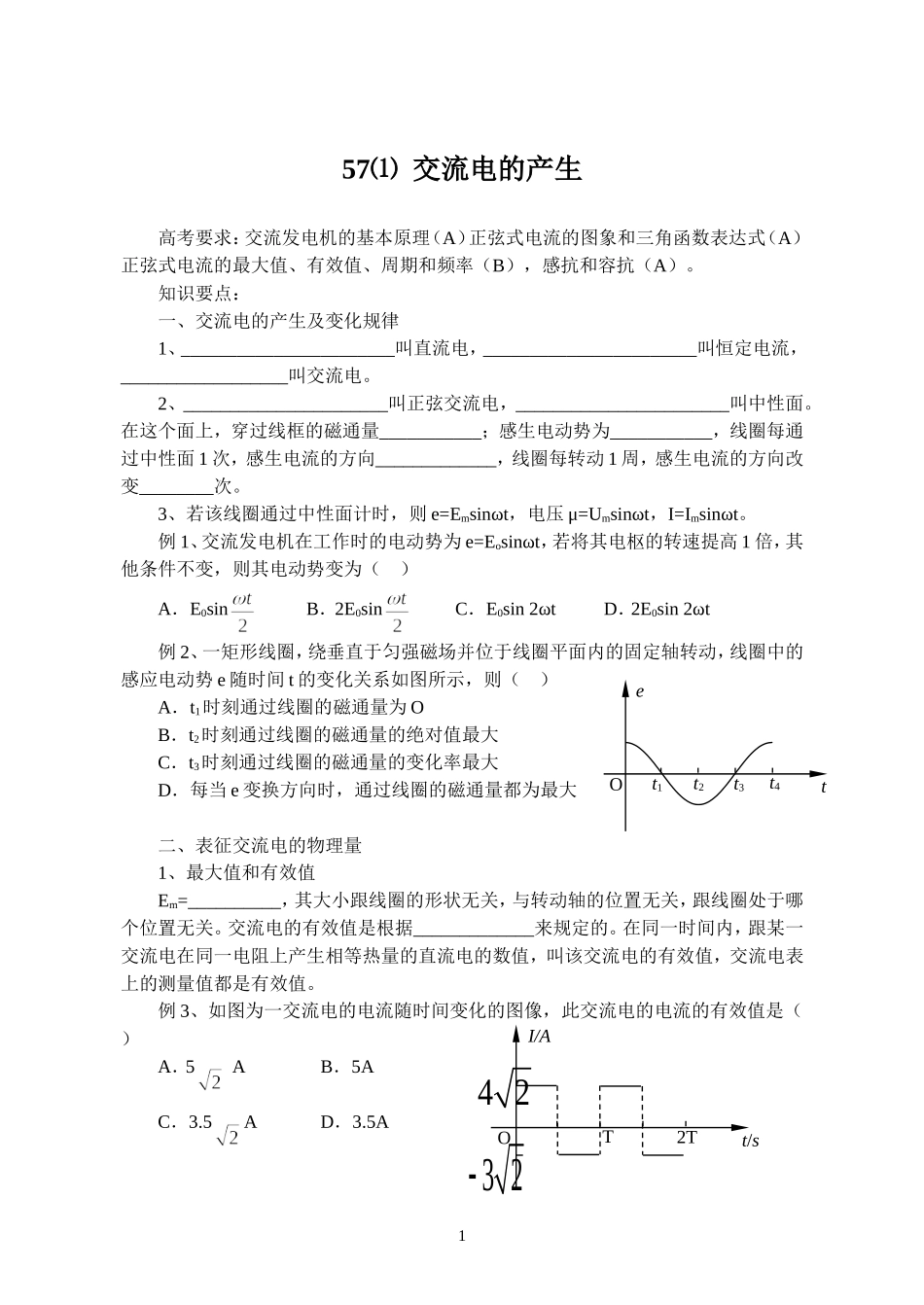

57⑴ 交流电的产生高考要求：交流发电机的基本原理（A）正弦式电流的图象和三角函数表达式（A）正弦式电流的最大值、有效值、周期和频率（B），感抗和容抗（A）。知识要点：一、交流电的产生及变化规律1、_______________________叫直流电，_______________________叫恒定电流，__________________叫交流电。2、______________________叫正弦交流电，_______________________叫中性面。在这个面上，穿过线框的磁通量___________；感生电动势为___________，线圈每通过中性面 1 次，感生电流的方向_____________，线圈每转动 1 周，感生电流的方向改变________次。3、若该线圈通过中性面计时，则 e=Emsinωt，电压 μ=Umsinωt，I=Imsinωt。例 1、交流发电机在工作时的电动势为 e=Eosinωt，若将其电枢的转速提高 1 倍，其他条件不变，则其电动势变为（ ）A．E0sinB．2E0sinC．E0sin 2ωtD．2E0sin 2ωt例 2、一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势 e 随时间 t 的变化关系如图所示，则（ ）A．t1时刻通过线圈的磁通量为 OB．t2时刻通过线圈的磁通量的绝对值最大C．t3时刻通过线圈的磁通量的变化率最大D．每当 e 变换方向时，通过线圈的磁通量都为最大二、表征交流电的物理量1、最大值和有效值Em=__________，其大小跟线圈的形状无关，与转动轴的位置无关，跟线圈处于哪个位置无关。交流电的有效值是根据_____________来规定的。在同一时间内，跟某一交流电在同一电阻上产生相等热量的直流电的数值，叫该交流电的有效值，交流电表上的测量值都是有效值。例 3、如图为一交流电的电流随时间变化的图像，此交流电的电流的有效值是（ ）A．5A B．5AC．3.5A D．3.5A1teOt1t2t3t43 2t/sI/AO4 2T2T思考： 某电压随时间变化图象如图，此电压的周期为 ，有效值 .  2、周期和频率_______________叫交流电的周期，用_______表示。_______________叫交流电的频率，用______表示，其关系是__________。例 4、某交流发电机线圈 100 匝，以 300 转/分的转速匀速转动，匀强磁场的磁感应强度 B=0.1T，线圈面积 S=0.1m2，线圈每匝电阻为 0.1Ω。求：①线圈感生电动势的最大值和有效值；② 将该线圈与外电阻 R=40Ω 串联，外电阻两端电压为多少伏；③ 电流的周期和频率；④ 线圈从中性面起转过 90°的时刻磁通量的变化率多大；⑤ 线圈从中性面转过 90°过程中平均感生...
