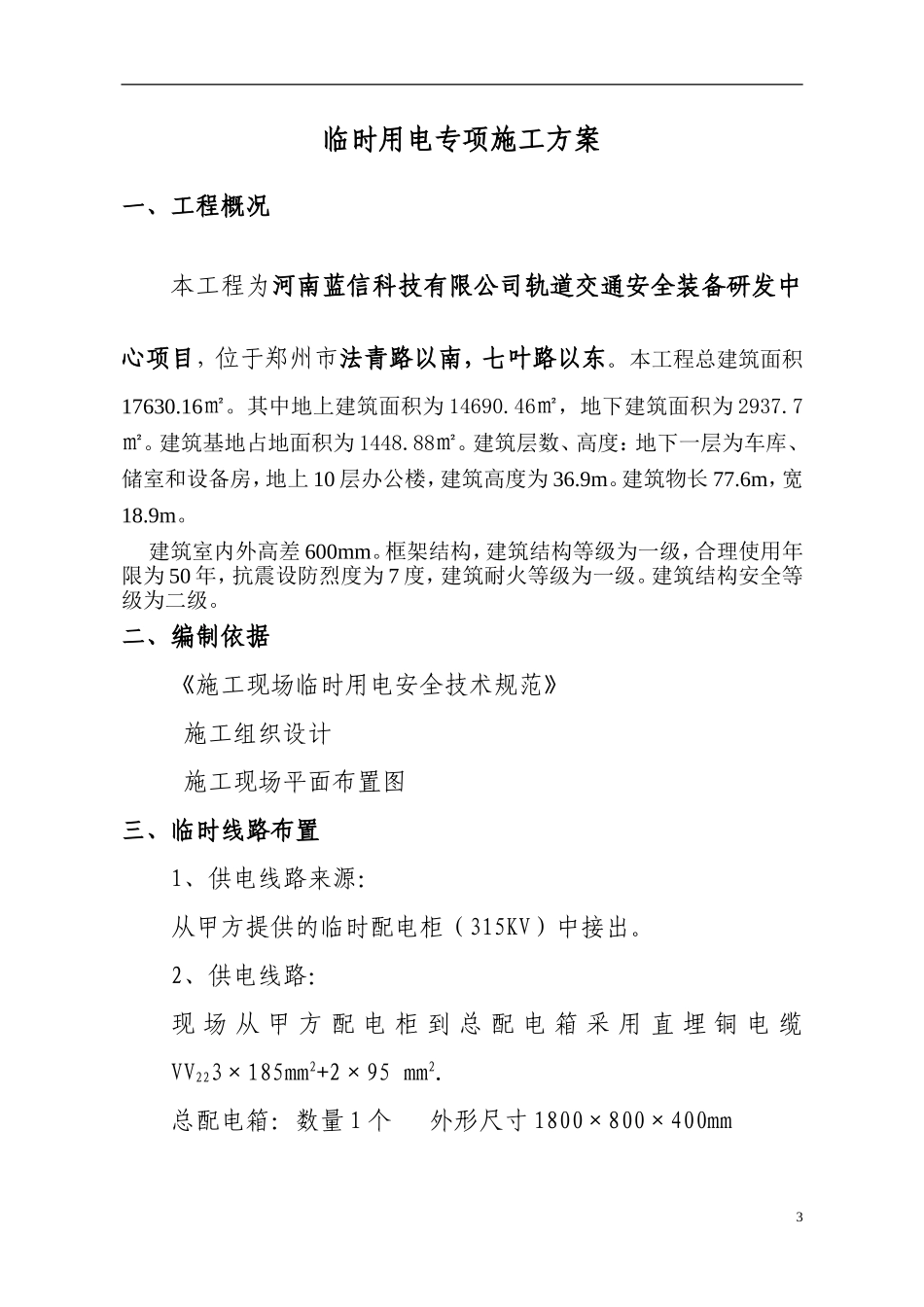

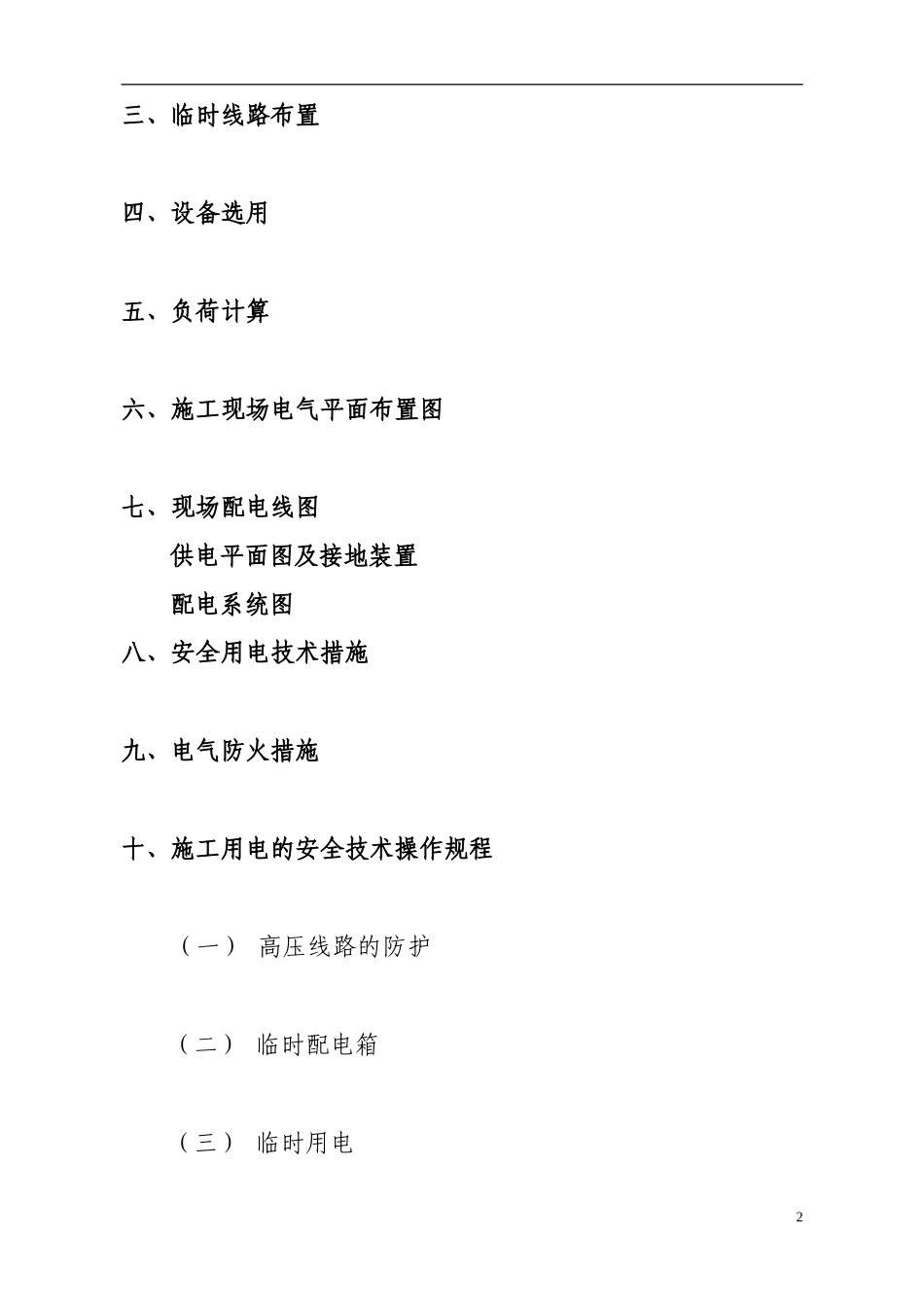

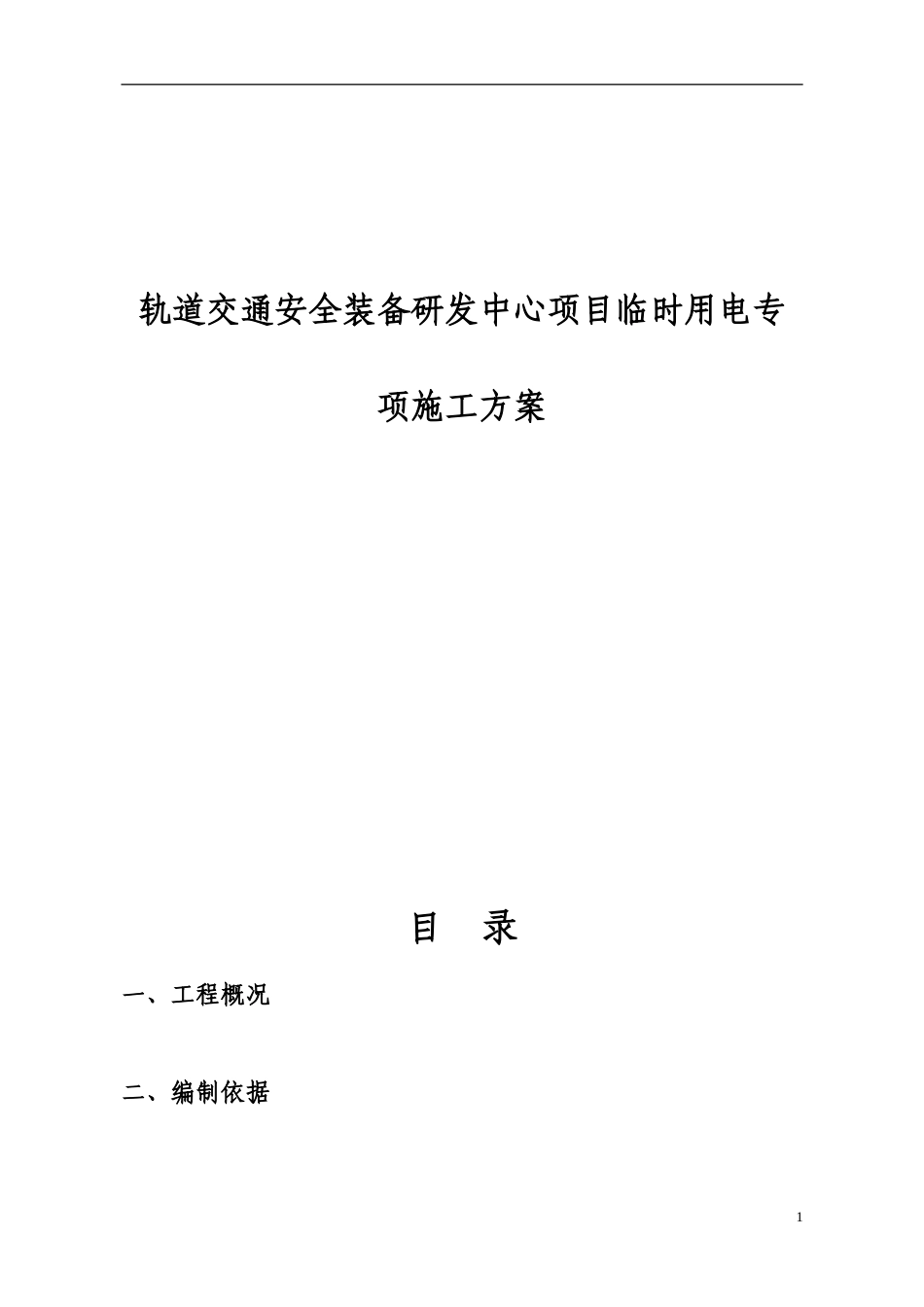

1轨道交通安全装备研发中心项目临时用电专项施工方案目 录一、工程概况二、编制依据2三、临时线路布置四、设备选用 五、负荷计算六、施工现场电气平面布置图 七、现场配电线图 供电平面图及接地装置 配电系统图 八、安全用电技术措施九、电气防火措施十、施工用电的安全技术操作规程（一） 高压线路的防护（二） 临时配电箱（三） 临时用电3临时用电专项施工方案 一、工程概况本工程为河南蓝信科技有限公司轨道交通安全装备研发中心项目，位于郑州市法青路以南，七叶路以东。 本工程总建筑面积17630.16㎡。其中地上建筑面积为 14690.46㎡，地下建筑面积为 2937.7㎡。建筑基地占地面积为 1448.88㎡。建筑层数、高度：地下一层为车库、储室和设备房，地上 10 层办公楼，建筑高度为 36.9m。建筑物长 77.6m，宽18.9m。 建筑室内外高差 600mm。框架结构，建筑结构等级为一级，合理使用年限为 50 年，抗震设防烈度为 7 度，建筑耐火等级为一级。建筑结构安全等级为二级。二、编制依据 《施工现场临时用电安全技术规范》 施工组织设计 施工现场平面布置图三、临时线路布置1、供电线路来源：从甲方提供的临时配电柜（315KV）中接出。2、供电线路：现 场 从 甲 方 配 电 柜 到 总 配 电 箱 采 用 直 埋 铜 电 缆VV223×185mm2+2×95 mm2.总配电箱：数量 1 个 外形尺寸 1800×800×400mm4分配电箱：数量 1 个 外形尺寸 800×600×300mm开 关 箱：数量 12 个 外形尺寸 300×250×150mm总配电箱内设隔离开关 1 个 600A，漏电断路器 1 个 630A,额定漏电动作电流 150mA，时间 0.2s，6 个 250A 空气开关。3、线路埋设直接直接埋地深度为 0.7m，并在电缆紧邻上下左右侧，均匀敷设上0.5 米厚的细砂，然后覆盖红砖作保护层。4、现场临电设计方案及线路布置（见附图）。四、设备选用详见下表：现场设备用电高峰期的统计表：设备名称规格型号功率数量合计功率备注砼搅拌机JZM3507.5KW/台215KW砂浆搅拌机HJ250B4KW/台18KW卷扬机JK1.25D7.5KW/台115KW钢筋调直机GTJ4-82.8KW/台117.1KW钢筋切断机QJ40-15.5KW/台2钢筋弯曲机GW-121.1KW/台35电刨MB506B4KW/台214KW圆盘锯MJ1043KW/台2畦夯HW-803.0KW/台26.0KW振捣棒ZN-350.8KW/台108.0KW切割机J3G-400A-32.2KW/台24.4KW电焊机BX6-40040KW/台280KW对焊机160KVA/台1160KV室外照明10KW10KW塔吊QTZ531339KW139KW五、负荷计算:根据各设备用电情况和计算...
