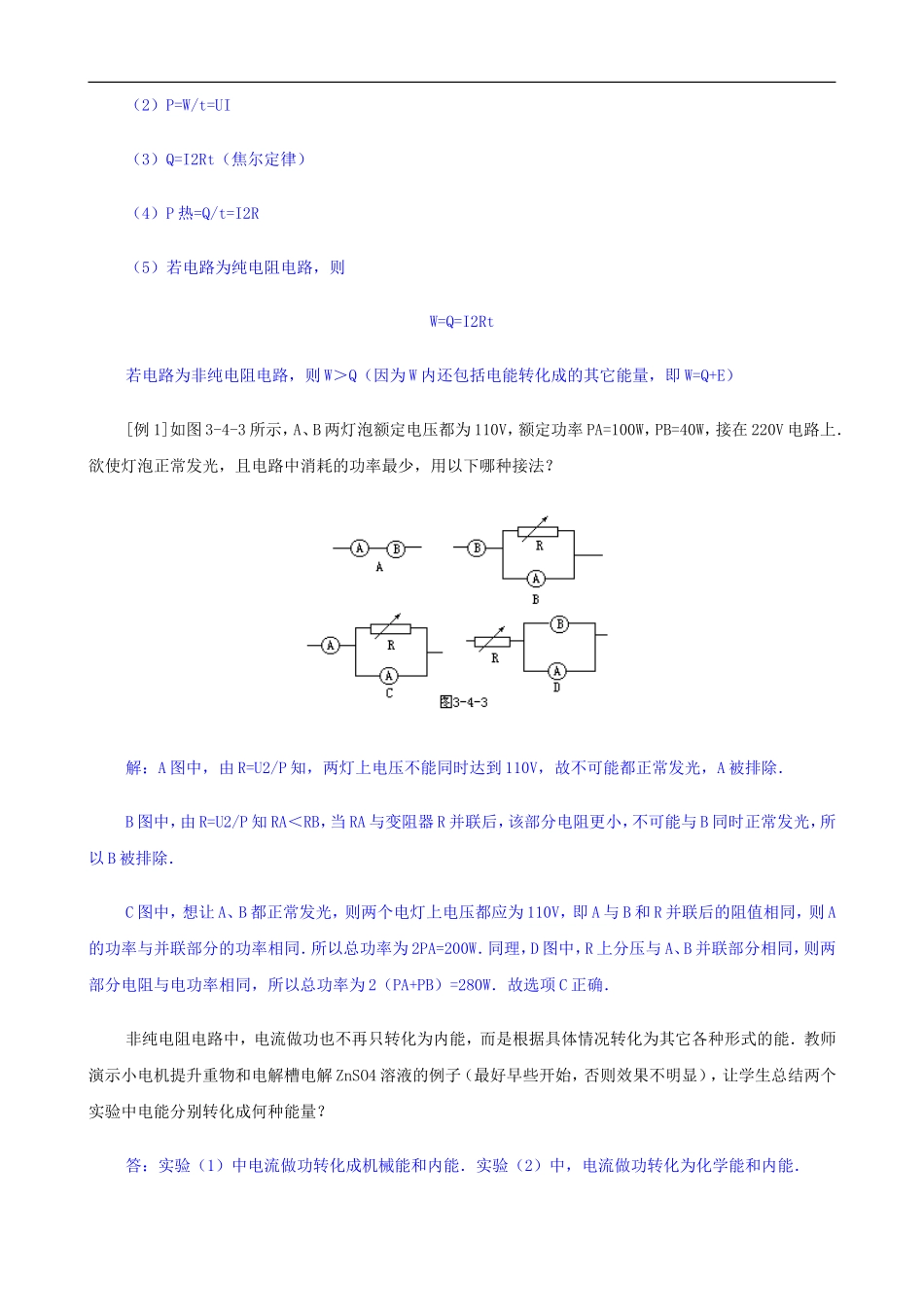

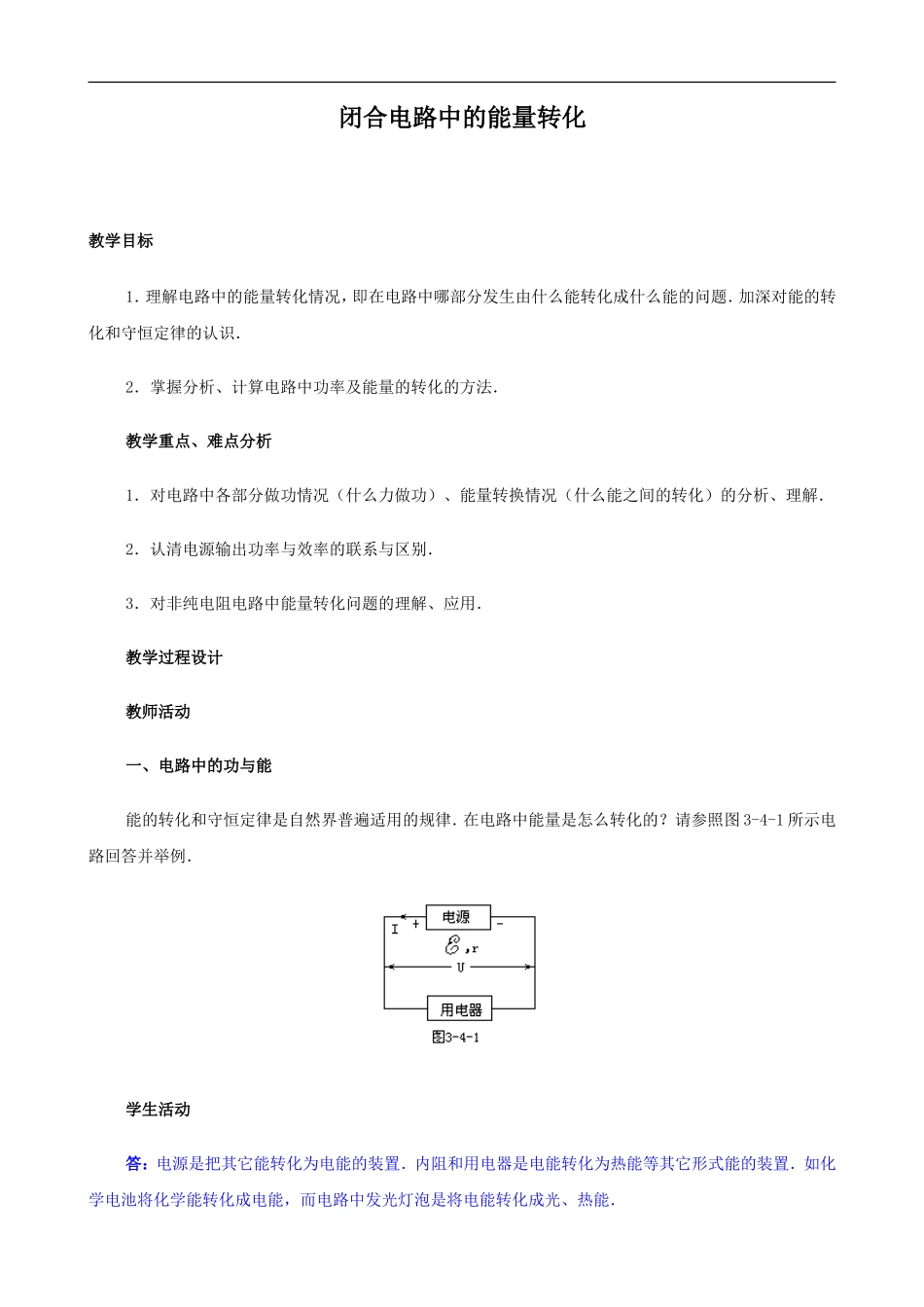

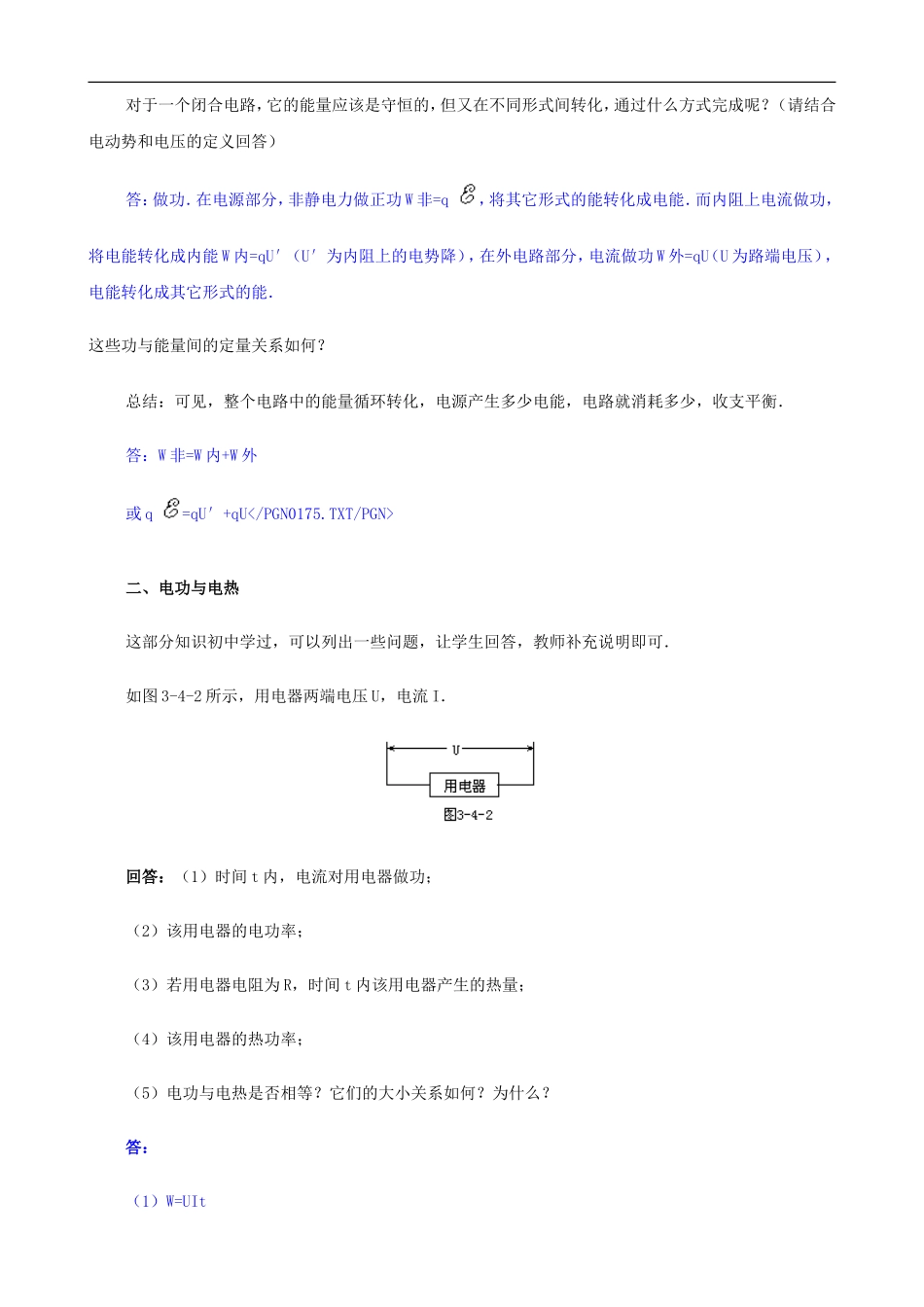

闭合电路中的能量转化 教学目标 www.ks5u.com1．理解电路中的能量转化情况，即在电路中哪部分发生由什么能转化成什么能的问题．加深对能的转化和守恒定律的认识．2．掌握分析、计算电路中功率及能量的转化的方法．教学重点、难点分析1．对电路中各部分做功情况（什么力做功）、能量转换情况（什么能之间的转化）的分析、理解．2．认清电源输出功率与效率的联系与区别．3．对非纯电阻电路中能量转化问题的理解、应用．教学过程设计教师活动一、电路中的功与能能的转化和守恒定律是自然界普遍适用的规律．在电路中能量是怎么转化的？请参照图 3-4-1 所示电路回答并举例．学生活动答：电源是把其它能转化为电能的装置．内阻和用电器是电能转化为热能等其它形式能的装置．如化学电池将化学能转化成电能，而电路中发光灯泡是将电能转化成光、热能．对于一个闭合电路，它的能量应该是守恒的，但又在不同形式间转化，通过什么方式完成呢？（请结合电动势和电压的定义回答）答：做功．在电源部分，非静电力做正功 W 非=q ，将其它形式的能转化成电能．而内阻上电流做功，将电能转化成内能 W 内=qU′（U′为内阻上的电势降），在外电路部分，电流做功 W 外=qU（U 为路端电压），电能转化成其它形式的能．这些功与能量间的定量关系如何？总结：可见，整个电路中的能量循环转化，电源产生多少电能，电路就消耗多少，收支平衡．答：W 非=W 内+W 外或 q =qU′+qU二、电功与电热这部分知识初中学过，可以列出一些问题，让学生回答，教师补充说明即可．如图 3-4-2 所示，用电器两端电压 U，电流 I．回答：（1）时间 t 内，电流对用电器做功；（2）该用电器的电功率；（3）若用电器电阻为 R，时间 t 内该用电器产生的热量；（4）该用电器的热功率；（5）电功与电热是否相等？它们的大小关系如何？为什么？答：（1）W=UIt（2）P=W/t=UI（3）Q=I2Rt（焦尔定律）（4）P 热=Q/t=I2R（5）若电路为纯电阻电路，则W=Q=I2Rt若电路为非纯电阻电路，则 W＞Q（因为 W 内还包括电能转化成的其它能量，即 W=Q+E）[例 1]如图 3-4-3 所示，A、B 两灯泡额定电压都为 110V，额定功率 PA=100W，PB=40W，接在 220V 电路上．欲使灯泡正常发光，且电路中消耗的功率最少，用以下哪种接法？解：A 图中，由 R=U2/P 知，两灯上电压不能同时达到 110V，故不可能都正常发光，A 被排除．B 图中，由 R=U2/P 知 RA＜RB，当 RA...
