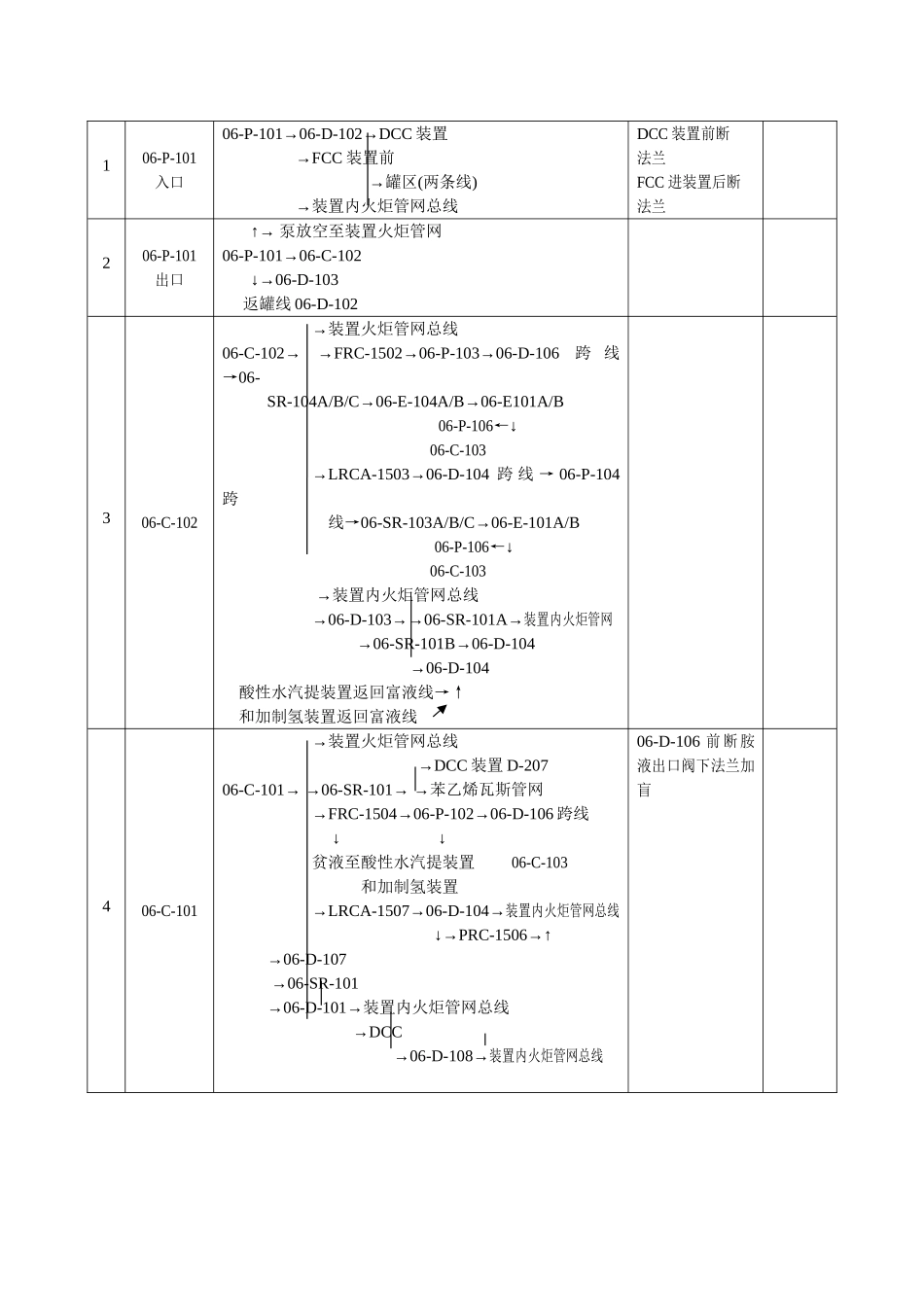

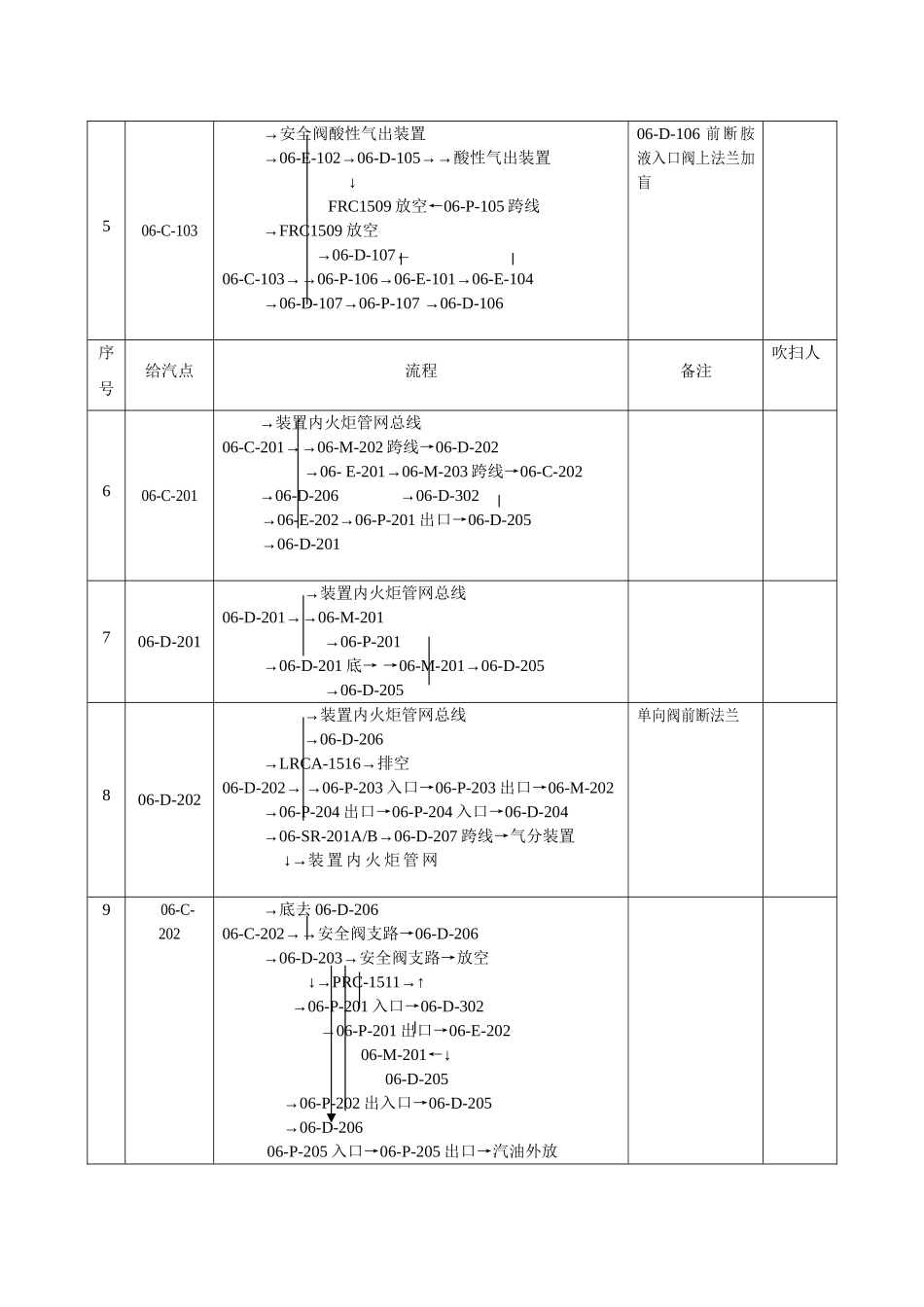

双脱装置吹扫方案（一）注意事项：1、吹扫时听从当班班长的统一指挥，与有关单位及岗位加强联系。2、吹扫涉及到两个以上岗位时，要相互配合，认真检查，相互联系，改好流程，注意给汽的顺序，避免遗漏或冲击其它工艺管线。3、所有管线按流程分清主次，注意吹扫介质的压力，逐段、逐系统地吹扫干净。4、由装置内向装置外吹扫时，要先通知调度与罐区系统取得联系后，方可给汽吹扫。5、汽油、凝缩油、液化气先用水顶，然后方可用蒸汽吹扫。6、通蒸汽前应认真检查贯通吹扫的流程，给汽时，要排尽冷凝水，给汽由小到大，由前至后，防止水击损坏设备或过猛过快吹翻塔盘。7、调节阀阀组要先扫副线、短时间内扫调节阀，不留死角，质量流量计不能用蒸汽吹扫。8、吹扫时蒸汽要集中使用，保证吹扫蒸汽的压力，防止用汽点过多，造成蒸汽压力不足影响吹扫效果。9、严格遵守试压原则和压力标准，关闭顶部安全阀手阀，要有专人看压力，设备顶、底部放空不得关死。10、蒸汽通过控制阀和流量计时，要关闭一次表与管线的连接线，蒸汽走副线，并在控制阀、流量计两端放空。11、冷换设备吹扫时，一程吹扫，另一程要放空，防止憋压。应先扫副线，副线扫净贯通之后再扫冷换设备。冷却器吹扫时要先关闭上下游水线，打开循环水放空后，才能吹扫。12、地漏、排水沟、下水井要严禁排油和瓦斯。13、吹扫完毕时，各放空、排凝阀打开，防止蒸汽冷凝时，造成负压而损坏设备和管线。14、管道吹扫合格后，应填写“管道吹扫记录表”，吹扫人和检查人签名，记录详细、清楚。15、合格标准：蒸汽吹扫后，再进行蒸塔24小时后停汽，冷却至室温，分析可燃气含量小于0.2%时，吹扫置换完毕。16、在进出装置线上按规定加好盲板（见盲板表）。（二）吹扫流程序号给汽点流程备注吹扫人106-P-101入口06-P-101→06-D-102→DCC装置→FCC装置前→罐区(两条线)→装置内火炬管网总线DCC装置前断法兰FCC进装置后断法兰206-P-101出口↑→泵放空至装置火炬管网06-P-101→06-C-102↓→06-D-103返罐线06-D-102306-C-102→装置火炬管网总线06-C-102→→FRC-1502→06-P-103→06-D-106跨线→06-SR-104A/B/C→06-E-104A/B→06-E101A/B06-P-106←↓06-C-103→LRCA-1503→06-D-104跨线→06-P-104跨线→06-SR-103A/B/C→06-E-101A/B06-P-106←↓06-C-103→装置内火炬管网总线→06-D-103→→06-SR-101A→装置内火炬管网→06-SR-101B→06-D-104→06-D-104酸性水汽提装置返回富液线→↑和加制氢装置返回富液线406-C-101→装置火炬管网总线→DCC装置D-20706-C-101→→06-SR-101→→苯乙烯瓦斯管网→FRC-1504→06-P-102→06-D-106跨线↓↓贫液至酸性水汽提装置06-C-103和加制氢装置→LRCA-1507→06-D-104→装置内火炬管网总线↓→PRC-1506→↑→06-D-107→06-SR-101→06-D-101→装置内火炬管网总线→DCC→06-D-108→装置内火炬管网总线06-D-106前断胺液出口阀下法兰加盲506-C-103→安全阀酸性气出装置→06-E-102→06-D-105→→酸性气出装置↓FRC1509放空←06-P-105跨线→FRC1509放空→06-D-107←06-C-103→→06-P-106→06-E-101→06-E-104→06-D-107→06-P-107→06-D-10606-D-106前断胺液入口阀上法兰加盲序号给汽点流程备注吹扫人606-C-201→装置内火炬管网总线06-C-201→→06-M-202跨线→06-D-202→06-E-201→06-M-203跨线→06-C-202→06-D-206→06-D-302→06-E-202→06-P-201出口→06-D-205→06-D-201706-D-201→装置内火炬管网总线06-D-201→→06-M-201→06-P-201→06-D-201底→→06-M-201→06-D-205→06-D-205806-D-202→装置内火炬管网总线→06-D-206→LRCA-1516→排空06-D-202→→06-P-203入口→06-P-203出口→06-M-202→06-P-204出口→06-P-204入口→06-D-204→06-SR-201A/B→06-D-207跨线→气分装置↓→装置内火炬管网单向阀前断法兰906-C-202→底去06-D-20606-C-202→→安全阀支路→06-D-206→06-D-203→安全阀支路→放空↓→PRC-1511→↑→06-P-201入口→06-D-302→06-P-201出口→06-E-20206-M-201←↓06-D-205→06-P-202出入口→06-D-205→06-D-20606-P-205入口→06-P-205出口→汽油外放1006-P-206入口06-P-206→06-D-2061106-P-206出口06-P...
