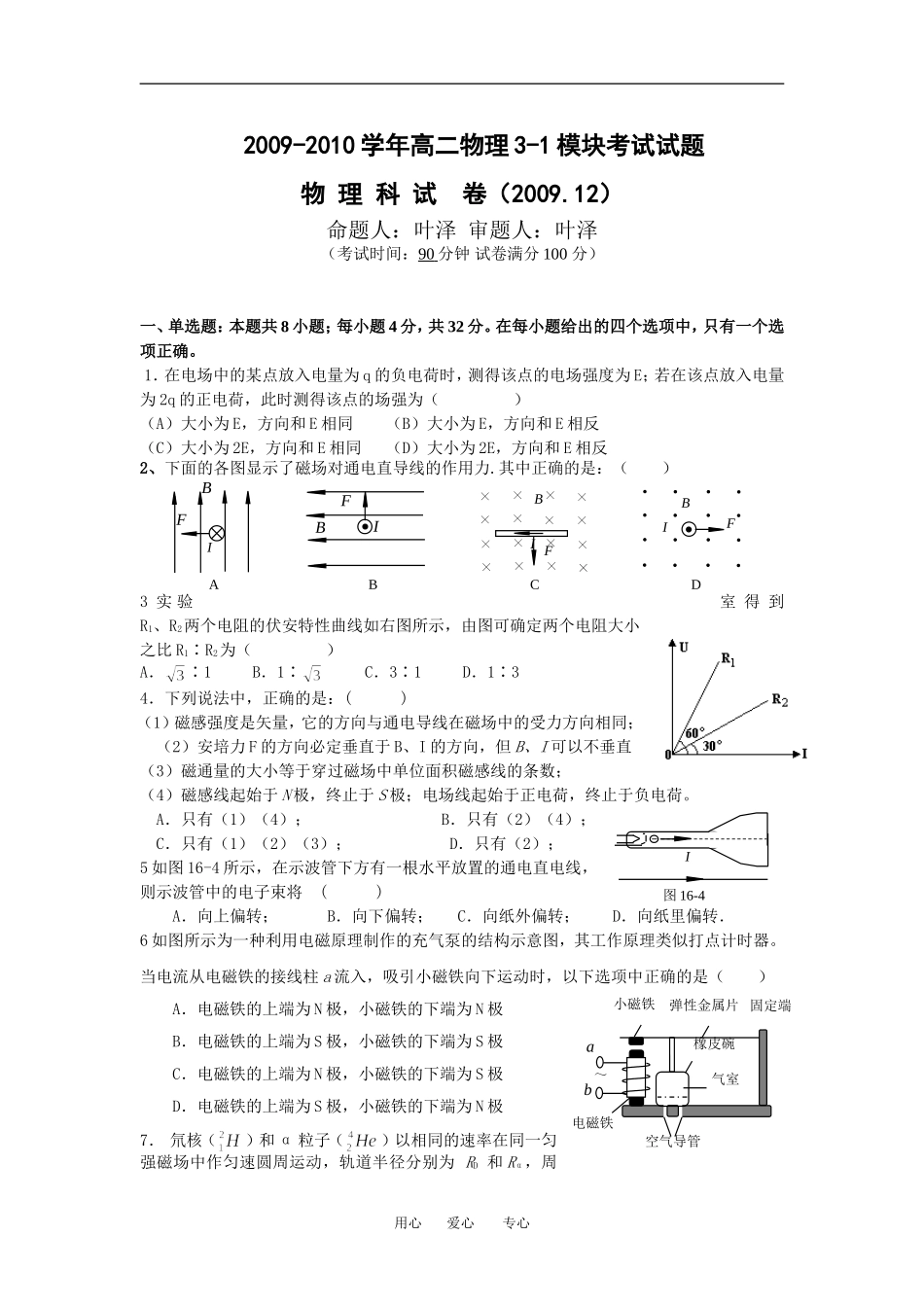

2009-2010 学年高二物理 3-1 模块考试试题物 理 科 试 卷（2009.12）命题人：叶泽 审题人：叶泽（考试时间：90 分钟 试卷满分 100 分）一、单选题：本题共 8 小题；每小题 4 分，共 32 分。在每小题给出的四个选项中，只有一个选项正确。 1．在电场中的某点放入电量为 q 的负电荷时，测得该点的电场强度为 E；若在该点放入电量为 2q 的正电荷，此时测得该点的场强为（ ）（A）大小为 E，方向和 E 相同 （B）大小为 E，方向和 E 相反（C）大小为 2E，方向和 E 相同 （D）大小为 2E，方向和 E 相反2、下面的各图显示了磁场对通电直导线的作用力.其中正确的是：（ ）3 实 验室 得 到R1、R2两个电阻的伏安特性曲线如右图所示，由图可确定两个电阻大小之比 R1∶R2为（ ）A．∶1 B．1∶ C．3∶1 D．1∶34．下列说法中，正确的是：( )（1）磁感强度是矢量，它的方向与通电导线在磁场中的受力方向相同；（2）安培力 F 的方向必定垂直于 B、I 的方向，但 B、I 可以不垂直（3）磁通量的大小等于穿过磁场中单位面积磁感线的条数；（4）磁感线起始于 N 极，终止于 S 极；电场线起始于正电荷，终止于负电荷。A．只有（1）（4）； B．只有（2）（4）；C．只有（1）（2）（3）； D．只有（2）；5 如图 16-4 所示，在示波管下方有一根水平放置的通电直电线，则示波管中的电子束将 ( ) A．向上偏转； B．向下偏转； C．向纸外偏转； D．向纸里偏转．6 如图所示为一种利用电磁原理制作的充气泵的结构示意图，其工作原理类似打点计时器。当电流从电磁铁的接线柱 a 流入，吸引小磁铁向下运动时，以下选项中正确的是（ ）A．电磁铁的上端为 N 极，小磁铁的下端为 N 极B．电磁铁的上端为 S 极，小磁铁的下端为 S 极C．电磁铁的上端为 N 极，小磁铁的下端为 S 极D．电磁铁的上端为 S 极，小磁铁的下端为 N 极7． 氘核（）和 α 粒子（）以相同的速率在同一匀强磁场中作匀速圆周运动，轨道半径分别为 RD 和 Rα，周用心 爱心 专心图 16-4I～弹性金属片空气导管小磁铁橡皮碗电磁铁气室固定端abFBICBAIFBIBFBFDI期分别为 TD 和 Tα，则下列选项正确的是（ ） A．RD∶Rα=1∶2 TD∶Tα=1∶2 B．RD∶Rα=1∶1 TD∶Tα=1∶1 C．RD∶Rα=1∶1 TD∶Tα=1∶2 D．RD∶Rα=1∶2 TD∶Tα=1∶1 8．如图所示，正方形区域 abcd 中充满匀强磁场，磁...
