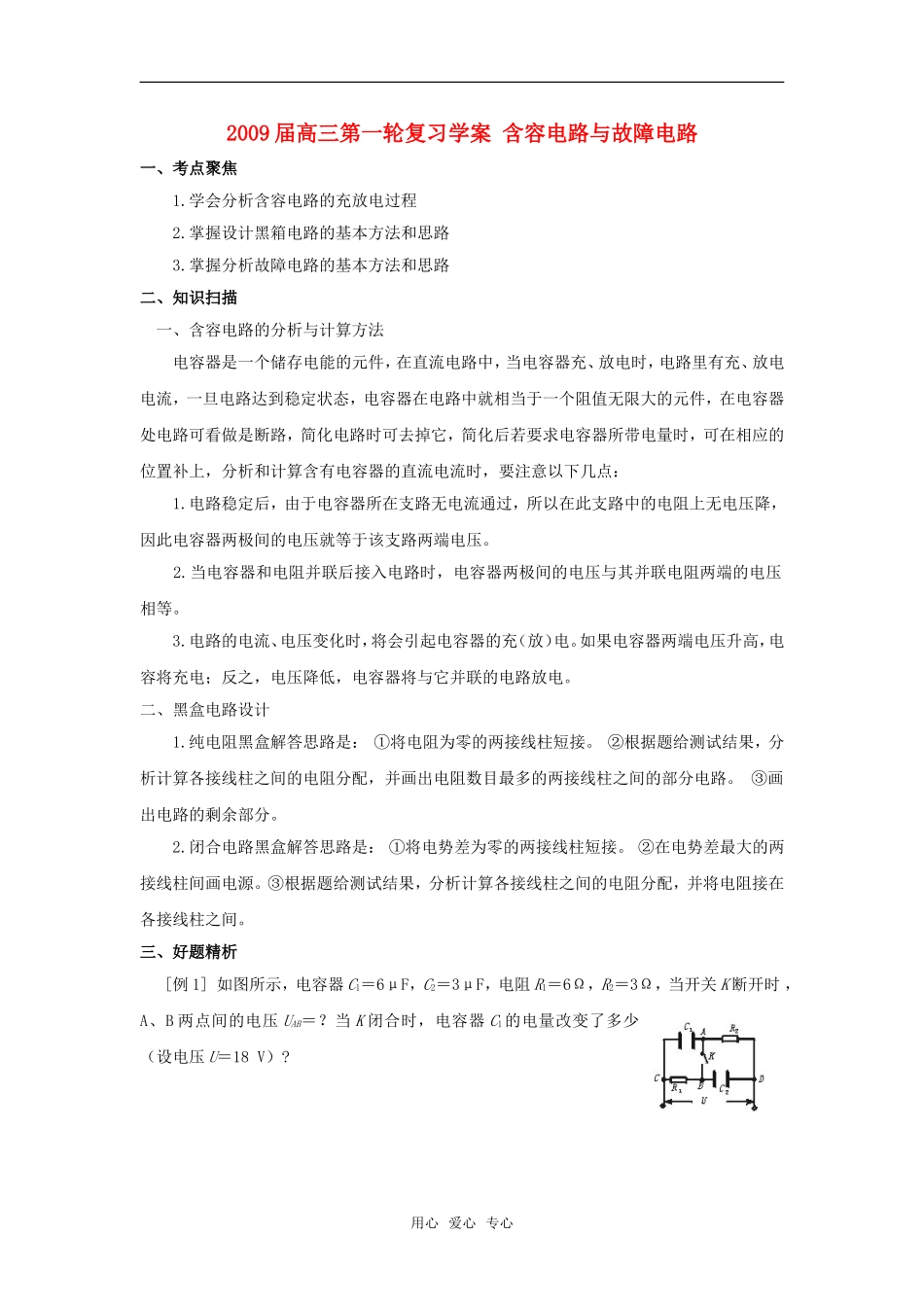

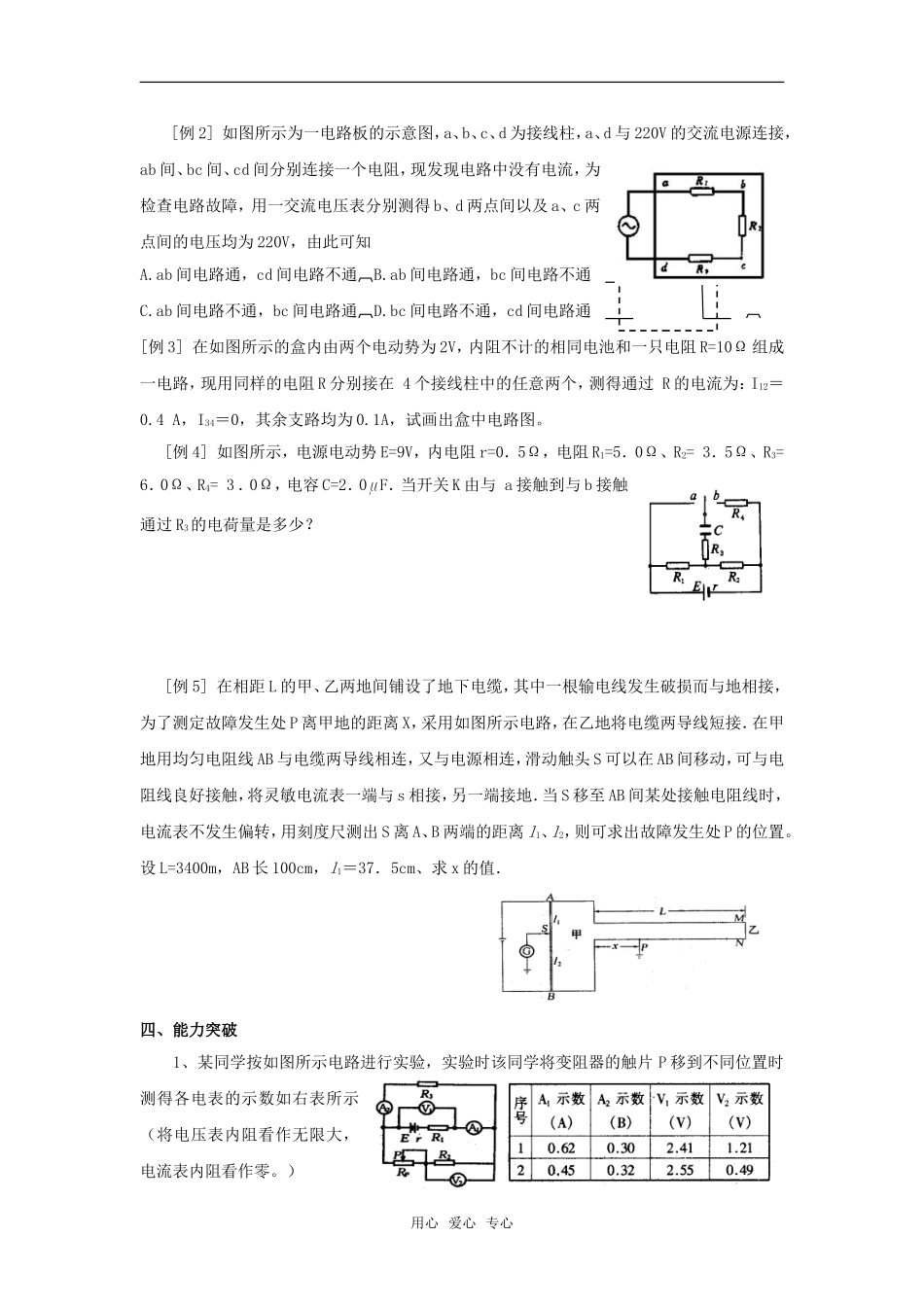

2009 届高三第一轮复习学案 含容电路与故障电路一、考点聚焦1.学会分析含容电路的充放电过程 2.掌握设计黑箱电路的基本方法和思路 3.掌握分析故障电路的基本方法和思路二、知识扫描 一、含容电路的分析与计算方法电容器是一个储存电能的元件，在直流电路中，当电容器充、放电时，电路里有充、放电电流，一旦电路达到稳定状态，电容器在电路中就相当于一个阻值无限大的元件，在电容器处电路可看做是断路，简化电路时可去掉它，简化后若要求电容器所带电量时，可在相应的位置补上，分析和计算含有电容器的直流电流时，要注意以下几点： 1.电路稳定后，由于电容器所在支路无电流通过，所以在此支路中的电阻上无电压降，因此电容器两极间的电压就等于该支路两端电压。 2.当电容器和电阻并联后接入电路时，电容器两极间的电压与其并联电阻两端的电压相等。 3.电路的电流、电压变化时，将会引起电容器的充（放）电。如果电容器两端电压升高，电容将充电；反之，电压降低，电容器将与它并联的电路放电。二、黑盒电路设计 1.纯电阻黑盒解答思路是： ①将电阻为零的两接线柱短接。 ②根据题给测试结果，分析计算各接线柱之间的电阻分配，并画出电阻数目最多的两接线柱之间的部分电路。 ③画出电路的剩余部分。 2.闭合电路黑盒解答思路是： ①将电势差为零的两接线柱短接。 ②在电势差最大的两接线柱间画电源。③根据题给测试结果，分析计算各接线柱之间的电阻分配，并将电阻接在各接线柱之间。三、好题精析 [例 1] 如图所示，电容器 C1＝6μF，C2＝3μF，电阻 R1＝6Ω，R2＝3Ω，当开关 K 断开时 ，A、B 两点间的电压 UAB＝？当 K 闭合时，电容器 C1 的电量改变了多少（设电压 U＝18 V）?用心 爱心 专心[例 2] 如图所示为一电路板的示意图，a、b、c、d 为接线柱，a、d 与 220V 的交流电源连接，ab 间、bc 间、cd 间分别连接一个电阻，现发现电路中没有电流，为检查电路故障，用一交流电压表分别测得 b、d 两点间以及 a、c 两点间的电压均为 220V，由此可知A.ab 间电路通，cd 间电路不通B.ab 间电路通，bc 间电路不通C.ab 间电路不通，bc 间电路通D.bc 间电路不通，cd 间电路通[例 3] 在如图所示的盒内由两个电动势为 2V，内阻不计的相同电池和一只电阻 R=10Ω 组成一电路，现用同样的电阻 R 分别接在 4 个接线柱中的任意两个，测得通过 R 的电流为：I12＝0.4 A，I34＝0，其余支路...
