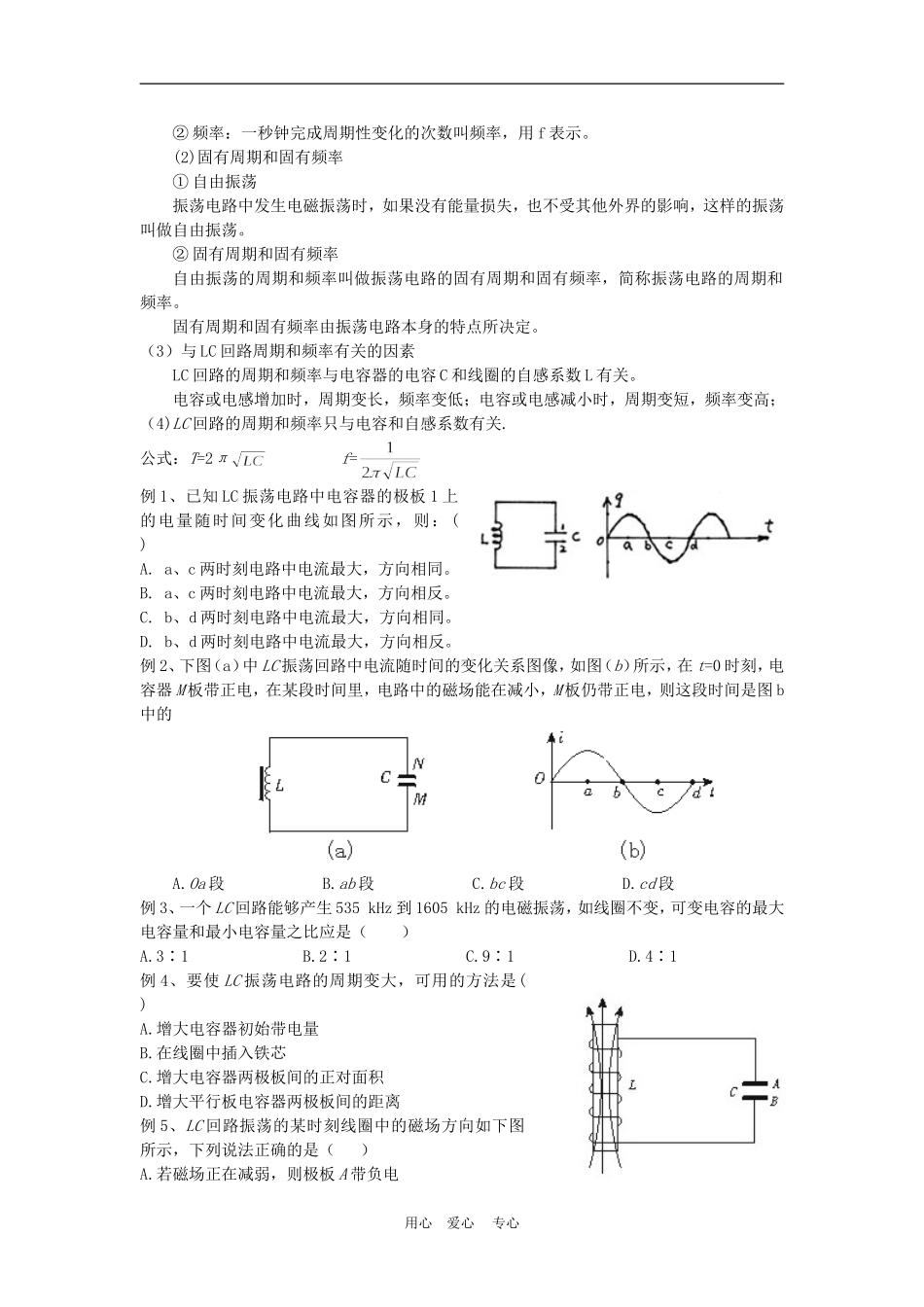

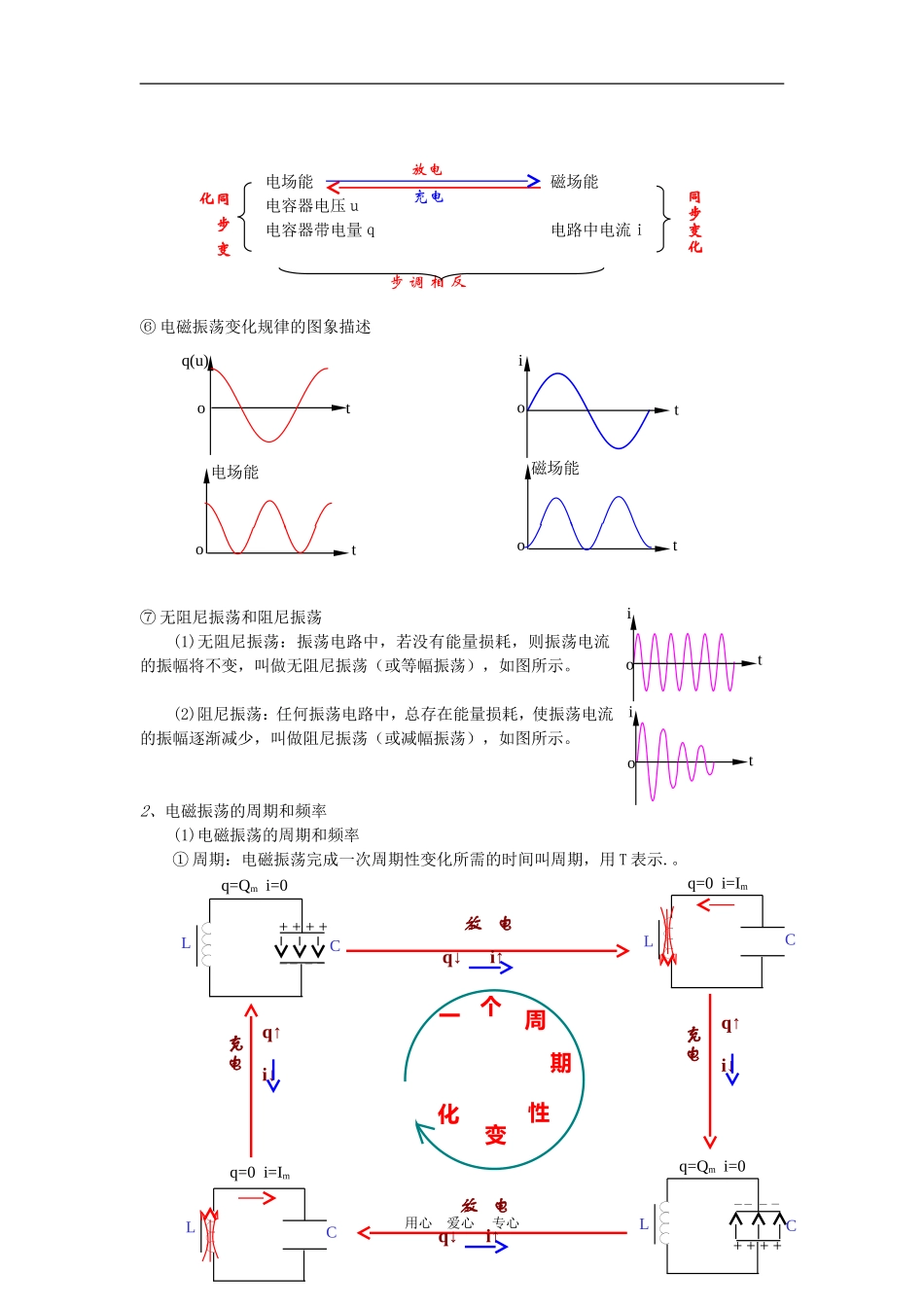

2010 年高考物理第二轮复习《电磁场与电磁波》专题讲练一、考纲要求十二、电磁振荡和电磁波内 容要求说明 86．电磁场．电磁波．电磁波的周期、频率、波长和波速 87．无线电波的发射和接收88．电视．雷达ⅠⅠⅠ 本部分内容在高考中很少出现，只要求做简单的了解。一、典例分类评析1、电磁振荡：① 电磁振荡现象概念：物理上把大小和方向都随时间做周期性变化的电流，叫做振荡电流.能够产生振荡电流的电路叫做振荡电路.由自感线圈和电容器组成的振荡电路，称为 LC 回路.（ 如下图是）② 电磁振荡抽象，过程复杂，难以理解，要抓住问题的本质、关键，即电场能和磁场能交替转化。L、C 上的变化情况如下图所示。放电过程：在放电过程中，q↓、u↓、E 电场能↓→i↑、B↑、E 磁场能↑，电容器的电场能逐渐转变成线圈的磁场能。放电结束时，q=0， E 电场能=0，i 最大，E 磁场能最大，电场能完全转化成磁场能。充电过程：在充电过程中，q↑、u↑、E 电场能↑→I↓、B↓、E 磁场能↓，线圈的磁场能向电容器的电场能转化。充电结束时，q、E 电场能增为最大，i、E 磁场能均减小到零，磁场能向电场能转化结束。③ 当电容 C 中储存电场能最大时(带电量、场强值最大、电压最高)，电路中电流为零。磁场能为零。随着电容 C 逐渐放电，电场能 ε 电(带电量 Q，电压 U)逐渐减小，而磁场能 ε 磁(电流i)将逐渐增大。④ 电磁振荡的特点：LC 回路工作过程具有对称性和周期性，可归结为：① 两个物理过程：放电过程；电场能转化为磁场能，q↓→ i↑充电过程：磁场能转化为电场能，q↑ → i↓② 两个特殊状态：放电完毕状态：电场能向磁场能转化完毕，磁场能最大，电场能最小。充电完毕状态：磁场能向电场能转化完毕，电场能最大，磁场能最小。⑤ 电磁振荡的变化规律：① 总能量守恒＝ 电场能 ＋ 磁场能 ＝ 恒量② 电场能与磁场能交替转化用心 爱心 专心q=Qm i=0CL+ + + +―― ― －CLq=0 i=Im+ + + +―― ― －q=Qm i=0CL充电q↑i↓放 电q↓ i↑充电q↑i↓一个周期性变化放 电q↓ i↑CLq=0 i=Im电场能 磁场能电容器电压ｕ电容器带电量ｑ 电路中电流ｉ⑥ 电磁振荡变化规律的图象描述⑦ 无阻尼振荡和阻尼振荡(1)无阻尼振荡：振荡电路中，若没有能量损耗，则振荡电流的振幅将不变，叫做无阻尼振荡（或等幅振荡），如图所示。(2)阻尼振荡：任何振荡电路中，总存在能量损耗，使振荡电流的振幅逐渐减少...
