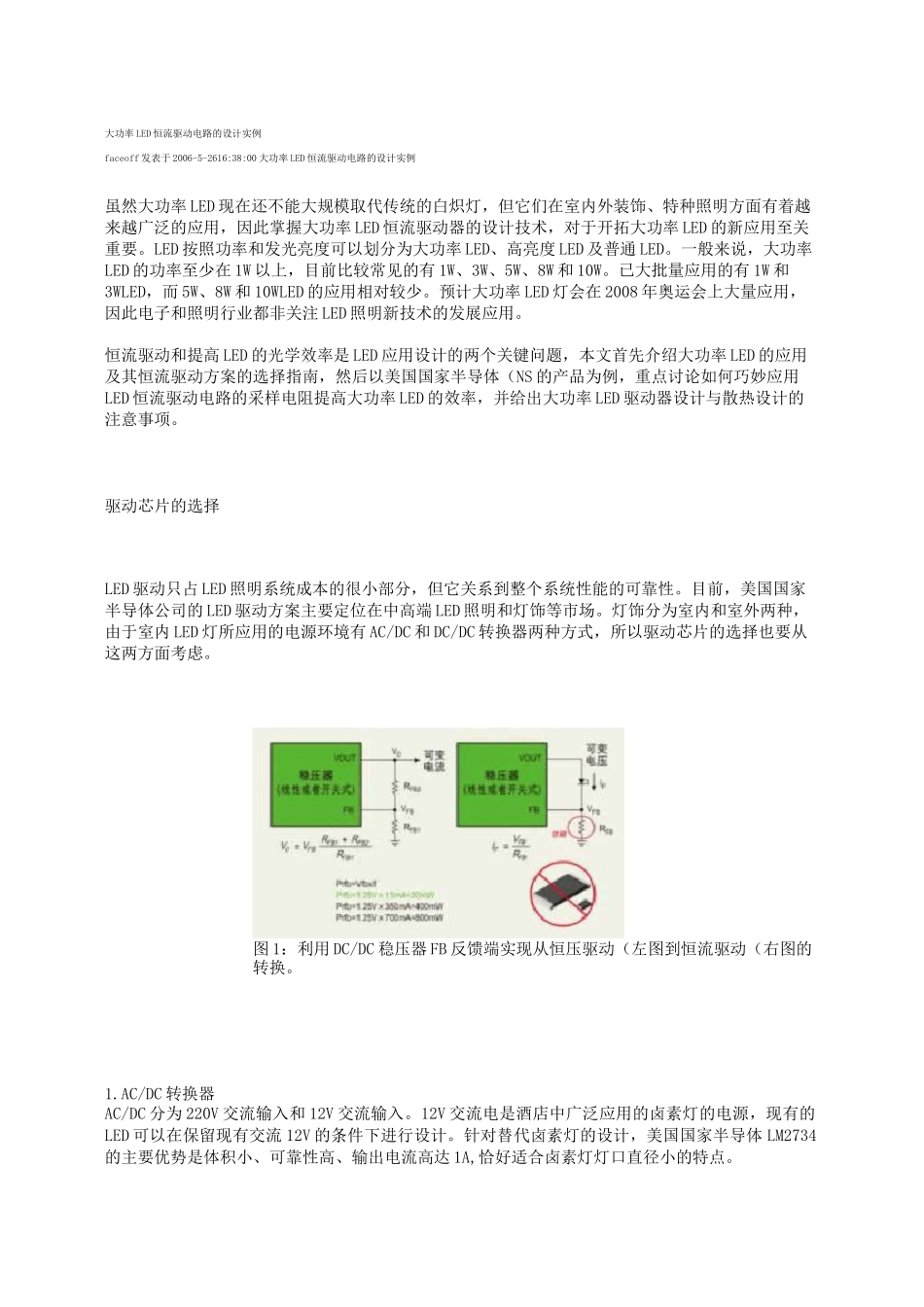

大功率LED恒流驱动电路的设计实例_第1页
1/7

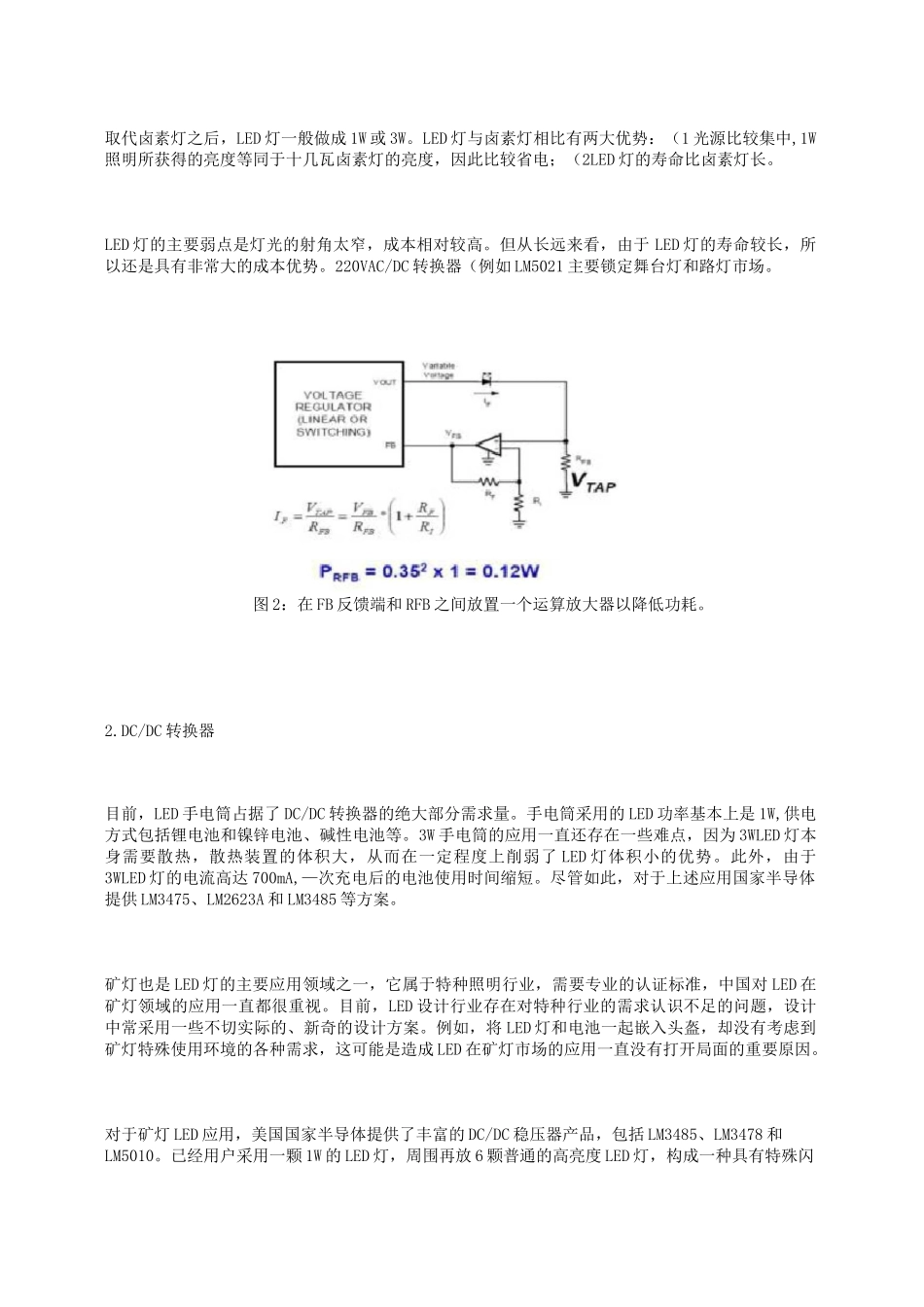

大功率LED恒流驱动电路的设计实例_第2页
2/7

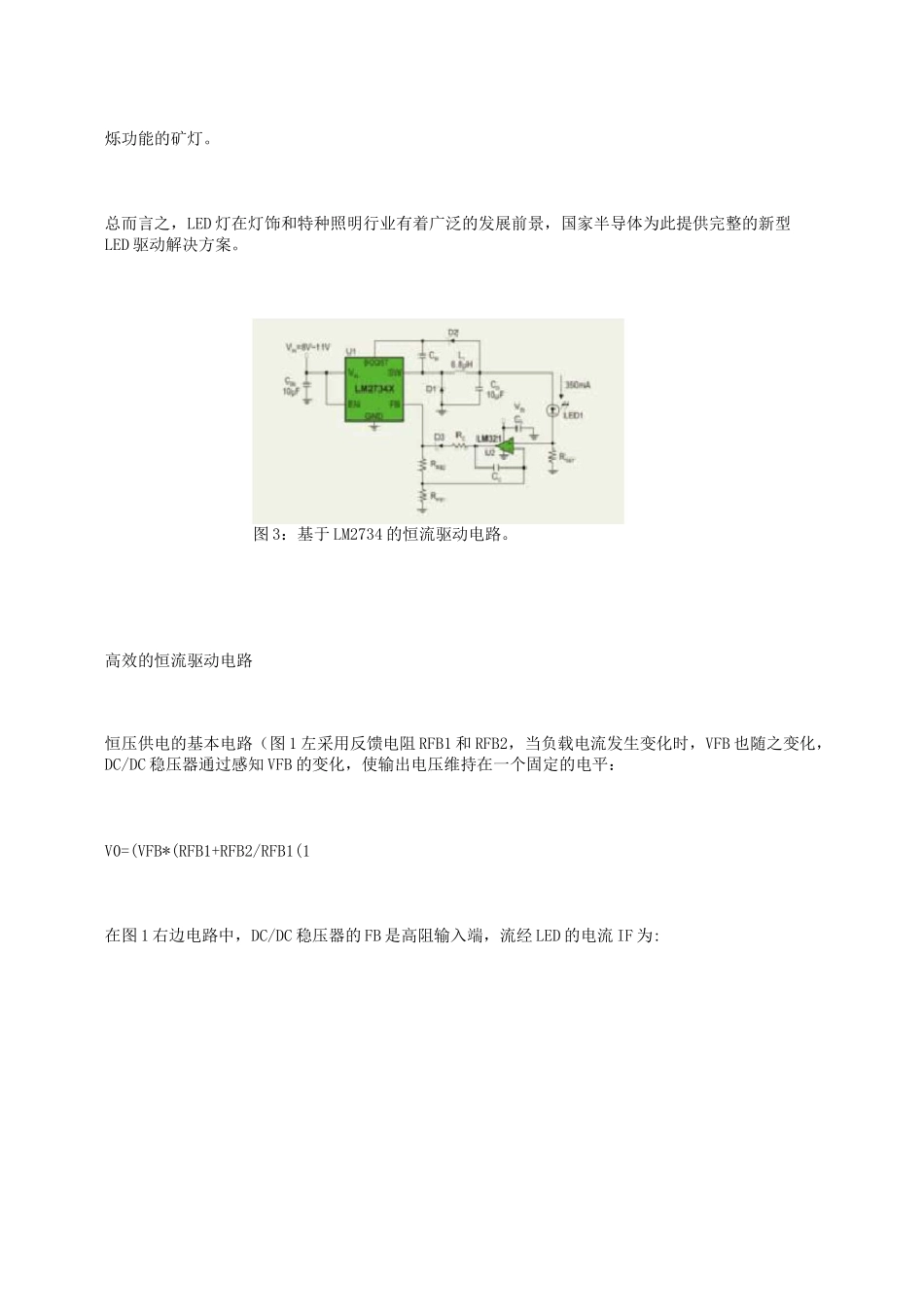

大功率LED恒流驱动电路的设计实例_第3页
3/7
大功率 LED 恒流驱动电路的设计实例faceoff 发表于 2006-5-2616:38:00 大功率 LED 恒流驱动电路的设计实例虽然大功率 LED 现在还不能大规模取代传统的白炽灯,但它们在室内外装饰、特种照明方面有着越来越广泛的应用,因此掌握大功率 LED 恒流驱动器的设计技术,对于开拓大功率 LED 的新应用至关重要。LED 按照功率和发光亮度可以划分为大功率 LED、高亮度 LED 及普通 LED。一般来说,大功率LED 的功率至少在 1W 以上,目前比较常见的有 1W、3W、5W、8W 和 10W。已大批量应用的有 1W 和3WLED,而 5W、8W 和 10WLED 的应用相对较少。预计大功率 LED 灯会在 2008 年奥运会上大量应用,因此电子和照明行业都非关注 LED 照明新技术的发展应用。恒流驱动和提高 LED 的光学效率是 LED 应用设计的两个关键问题,本文首先介绍大功率 LED 的应用及其恒流驱动方案的选择指南,然后以美国国家半导体(NS 的产品为例,重点讨论如何巧妙应用LED 恒流驱动电路的采样电阻提高大功率 LED 的效率,并给出大功率 LED 驱动器设计与散热设计的注意事项。驱动芯片的选择LED 驱动只占 LED 照明系统成本的很小部分,但它关系到整个系统性能的可靠性。目前,美国国家半导体公司的 LED 驱动方案主要定位在中高端 LED 照明和灯饰等市场。灯饰分为室内和室外两种,由于室内 LED 灯所应用的电源环境有 AC/DC 和 DC/DC 转换器两种方式,所以驱动芯片的选择也要从这两方面考虑。图 1:利用 DC/DC 稳压器 FB 反馈端实现从恒压驱动(左图到恒流驱动(右图的转换。1.AC/DC 转换器AC/DC 分为 220V 交流输入和 12V 交流输入。12V 交流电是酒店中广泛应用的卤素灯的电源,现有的LED 可以在保留现有交流 12V 的条件下进行设计。针对替代卤素灯的设计,美国国家半导体 LM2734的主要优势是体积小、可靠性高、输出电流高达 1A,恰好适合卤素灯灯口直径小的特点。取代卤素灯之后,LED 灯一般做成 1W 或 3W。LED 灯与卤素灯相比有两大优势:(1 光源比较集中,1W照明所获得的亮度等同于十几瓦卤素灯的亮度,因此比较省电;(2LED 灯的寿命比卤素灯长。LED 灯的主要弱点是灯光的射角太窄,成本相对较高。但从长远来看,由于 LED 灯的寿命较长,所以还是具有非常大的成本优势。220VAC/DC 转换器(例如 LM5021 主要锁定舞台灯和路灯市场。图 2:在 FB 反馈端和 RFB 之间放置一个运算放大器以降低...
