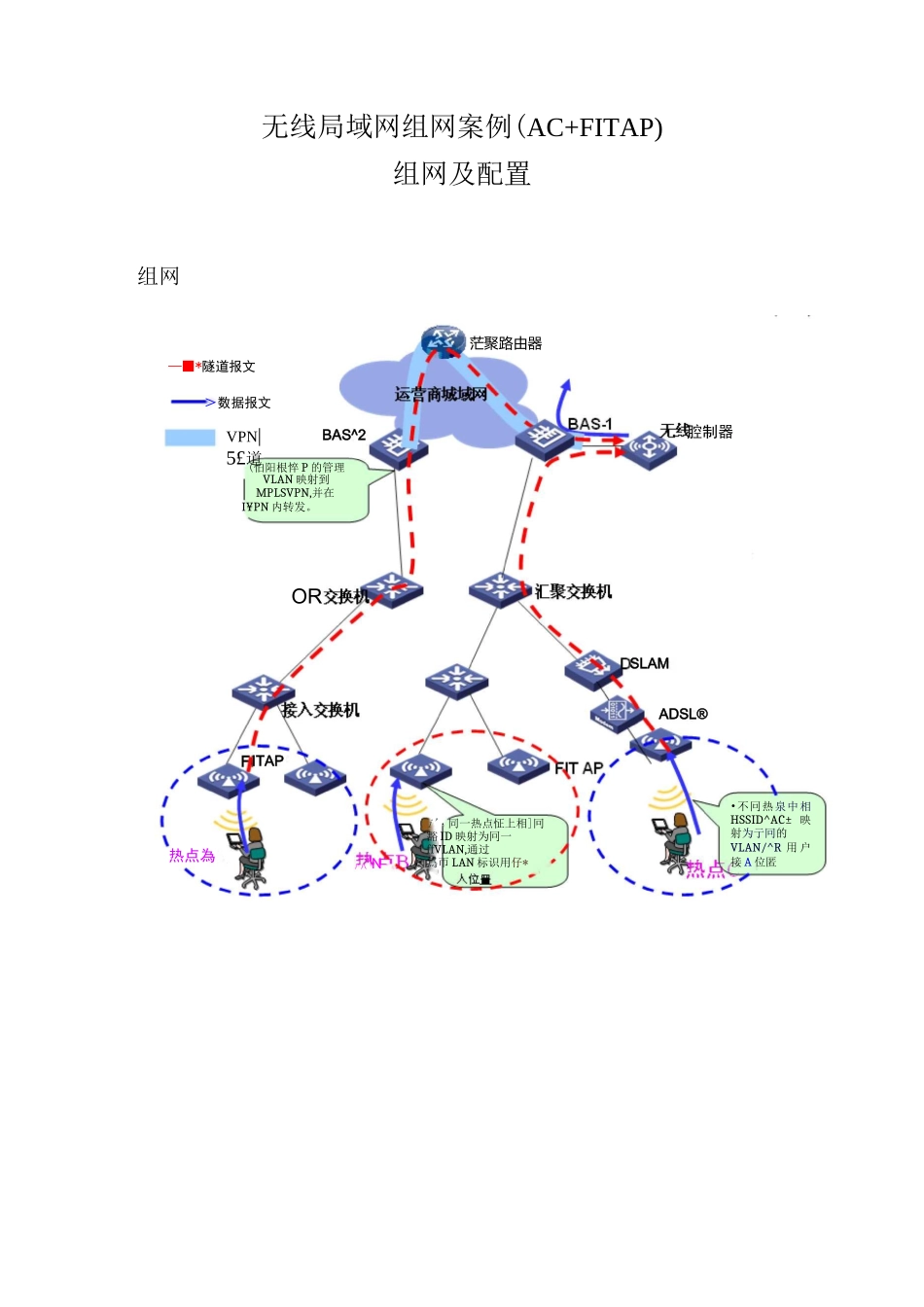

无线局域网组网案例(AC+FIT AP)

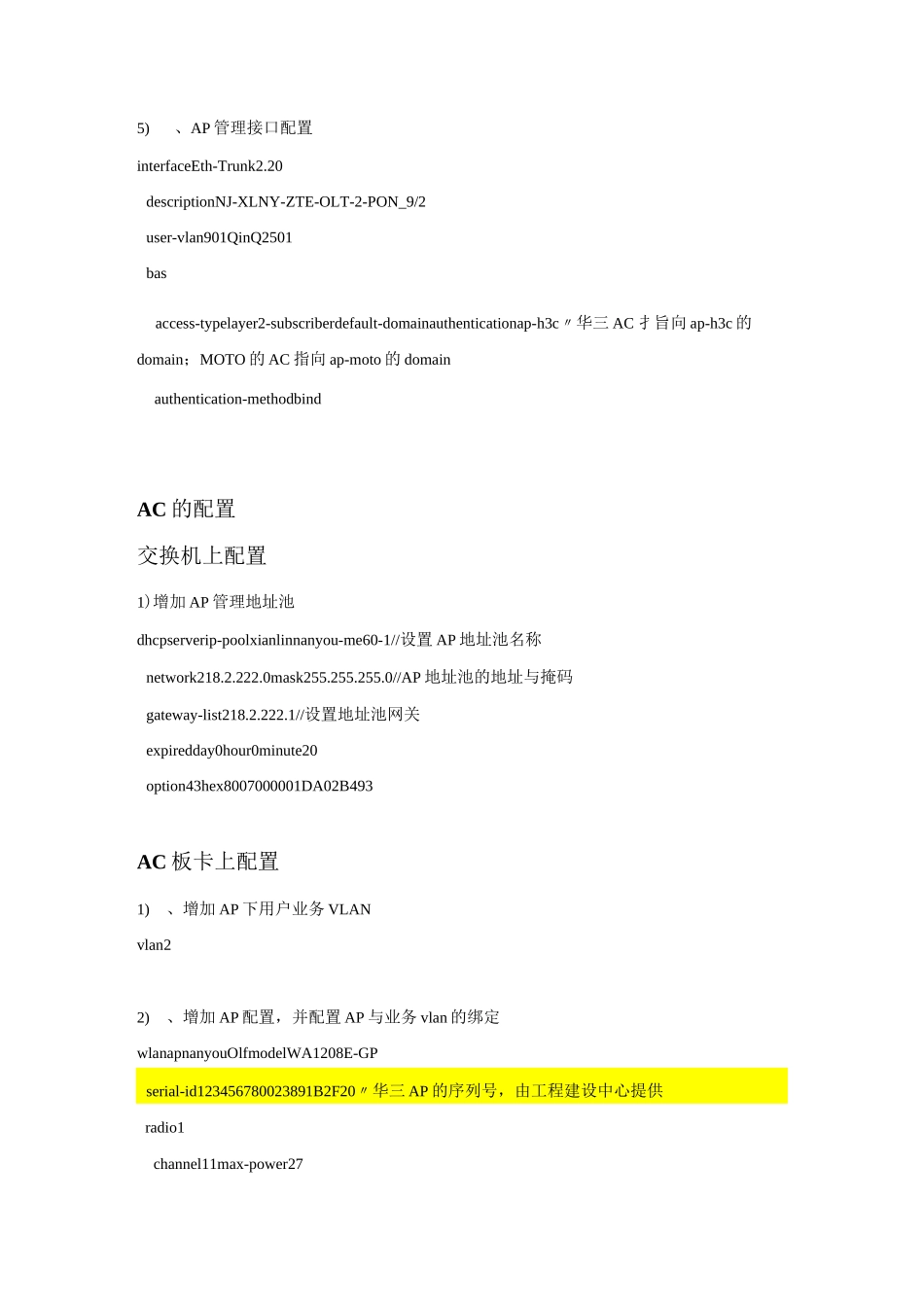

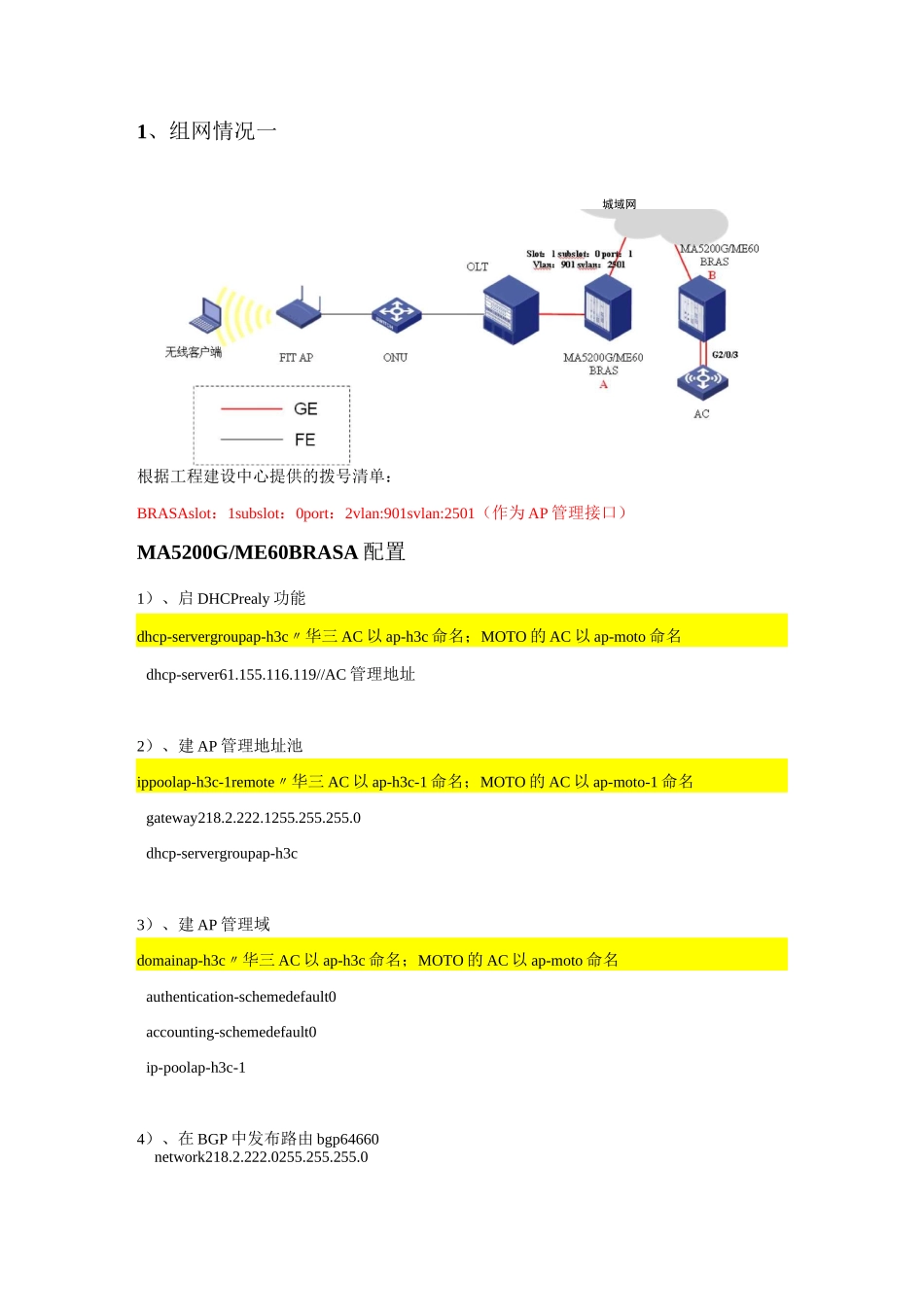

组网无线局域网组网案例(AC+FITAP)组网及配置腔制器ORSLAMITAP厂八"N•不冋热泉中相HSSID^AC± 映射为亍冋的VLAN/^R 用 户接 A 位匿i'・同一热点怔上相]冋豁 ID 映射为冋一ffVLAN,通过爲帀 LAN 标识用仔*茫聚路由器(怕阳根悴 P 的管理VLAN 映射到MPLSVPN,并在I¥PN 内转发。BAS^2热点為—■*隧道报文＞数据报文VPN|5£道ADSL®1、组网情况一城域网根据工程建设中心提供的拨号清单：BRASAslot：1subslot：0port：2vlan:901svlan:2501（作为 AP 管理接口）MA5200G/ME60BRASA 配置1）、启 DHCPrealy 功能dhcp-servergroupap-h3c〃华三 AC 以 ap-h3c 命名；MOTO 的 AC 以 ap-moto 命名dhcp-server61.155.116.119//AC 管理地址2）、建 AP 管理地址池ippoolap-h3c-1remote〃华三 AC 以 ap-h3c-1 命名；MOTO 的 AC 以 ap-moto-1 命名gateway218.2.222.1255.255.255.0dhcp-servergroupap-h3c3）、建 AP 管理域domainap-h3c〃华三 AC 以 ap-h3c 命名；MOTO 的 AC 以 ap-moto 命名authentication-schemedefault0accounting-schemedefault0ip-poolap-h3c-14）、在 BGP 中发布路由 bgp64660network218.2.222.0255.255.255.05)、AP 管理接口配置interfaceEth-Trunk2.20descriptionNJ-XLNY-ZTE-OLT-2-PON_9/2user-vlan901QinQ2501basaccess-typelayer2-subscriberdefault-domainauthenticationap-h3c〃华三 AC 扌旨向 ap-h3c 的domain；MOTO 的 AC 指向 ap-moto 的 domainauthentication-methodbindAC 的配置交换机上配置1)增加 AP 管理地址池dhcpserverip-poolxianlinnanyou-me60-1//设置 AP 地址池名称network218.2.222.0mask255.255.255.0//AP 地址池的地址与掩码gateway-list218.2.222.1//设置地址池网关expiredday0hour0minute20option43hex8007000001DA02B493AC 板卡上配置1)、增加 AP 下用户业务 VLANvlan22)、增加 AP 配置，并配置 AP 与业务 vlan 的绑定wlanapnanyouOlfmodelWA1208E-GPserial-id123456780023891B2F20〃华三 AP 的序列号，由工程建设中心提供radio1channel11max-power27service-template10vlan-id2radioenableMOTOAC 的配置1）、增加 AP 管理地址池ipdhcppoolxianlinnanyoume60//设置 AP 地址池名称default-router218.2.222.1//设置地址池网关optiontsxc58.213.203.130,58.213.203.150network218.2.222.0/24//AP 地址池的 network 地址与掩...
