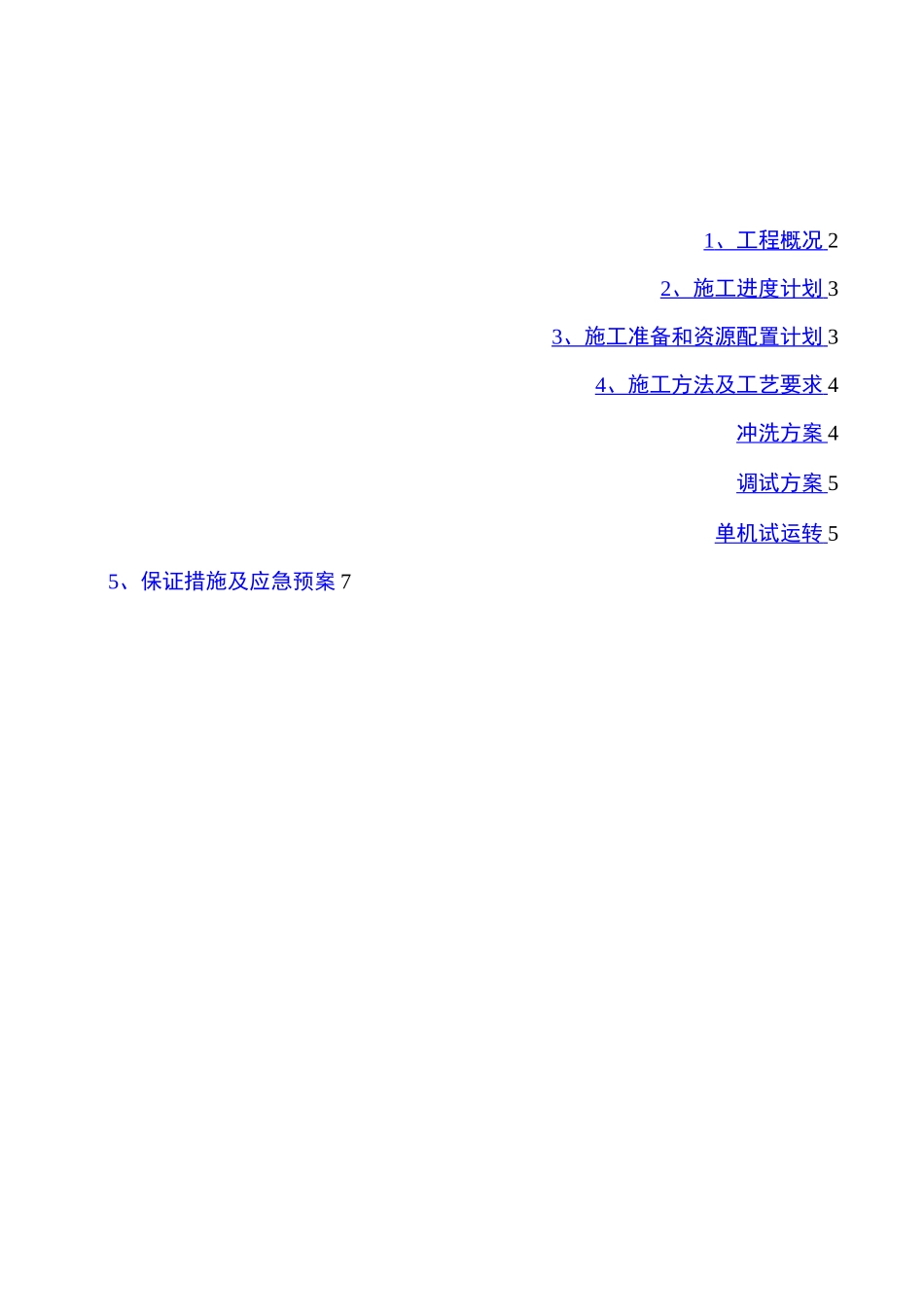

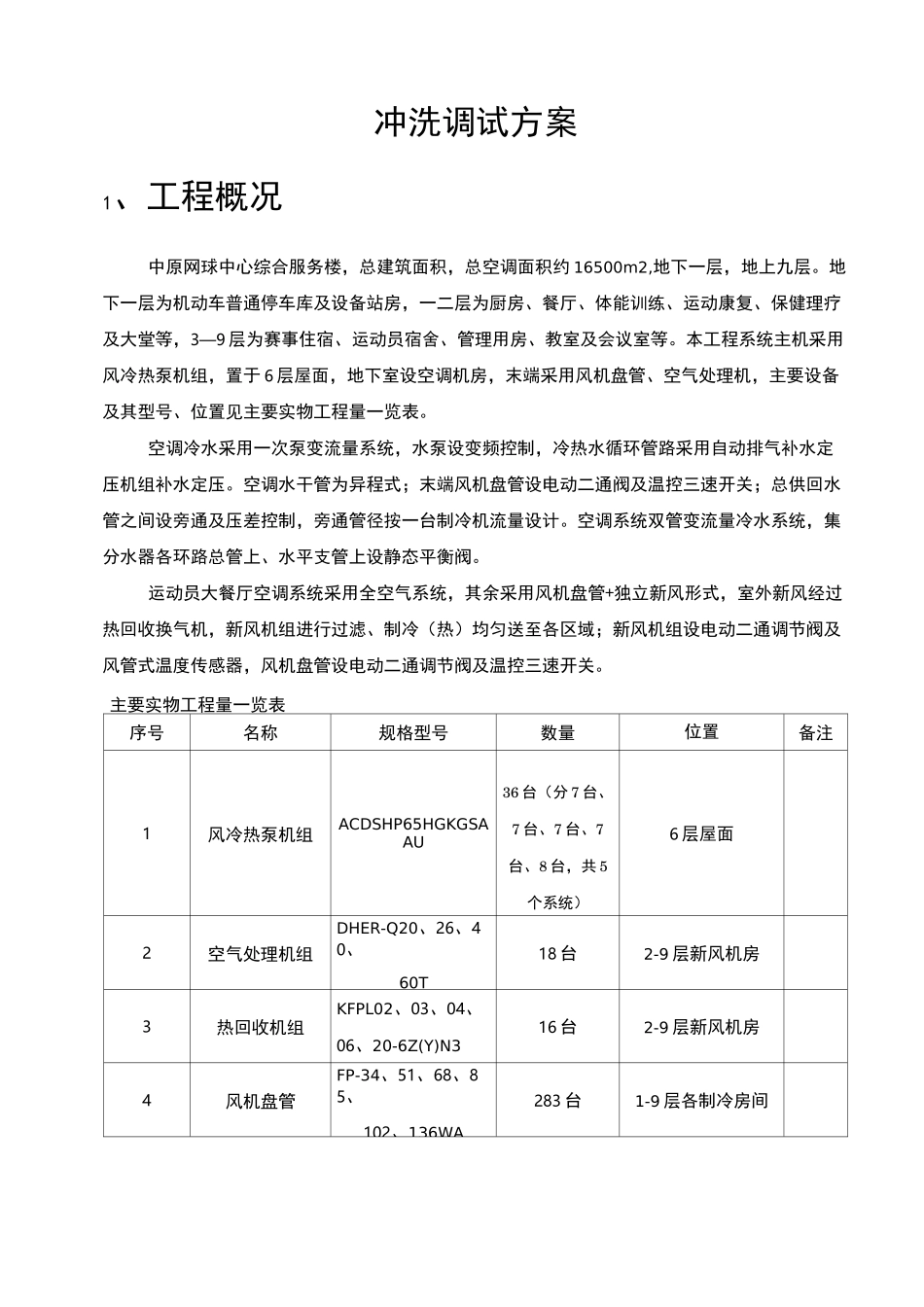

1 、工程概况 22 、施工进度计划 33 、施工准备和资源配置计划 34 、施工方法及工艺要求 4冲洗方案 4调试方案 5单机试运转 55、保证措施及应急预案 7冲洗调试方案1、工程概况中原网球中心综合服务楼，总建筑面积，总空调面积约 16500m2,地下一层，地上九层。地下一层为机动车普通停车库及设备站房，一二层为厨房、餐厅、体能训练、运动康复、保健理疗及大堂等，3—9 层为赛事住宿、运动员宿舍、管理用房、教室及会议室等。本工程系统主机采用风冷热泵机组，置于 6 层屋面，地下室设空调机房，末端采用风机盘管、空气处理机，主要设备及其型号、位置见主要实物工程量一览表。空调冷水采用一次泵变流量系统，水泵设变频控制，冷热水循环管路采用自动排气补水定压机组补水定压。空调水干管为异程式；末端风机盘管设电动二通阀及温控三速开关；总供回水管之间设旁通及压差控制，旁通管径按一台制冷机流量设计。空调系统双管变流量冷水系统，集分水器各环路总管上、水平支管上设静态平衡阀。运动员大餐厅空调系统采用全空气系统，其余采用风机盘管+独立新风形式，室外新风经过热回收换气机，新风机组进行过滤、制冷（热）均匀送至各区域；新风机组设电动二通调节阀及风管式温度传感器，风机盘管设电动二通调节阀及温控三速开关。主要实物工程量一览表序号名称规格型号数量位置备注1风冷热泵机组ACDSHP65HGKGSAAU36 台（分 7 台、7 台、7 台、7台、8 台，共 5个系统）6 层屋面2空气处理机组DHER-Q20、26、40、60T18 台2-9 层新风机房3热回收机组KFPL02、03、04、06、20-6Z(Y)N316 台2-9 层新风机房4风机盘管FP-34、51、68、85、102、136WA283 台1-9 层各制冷房间5水泵流量：81m3/h，扬程：30m,功率：15KW6 台（五用一备）6 层屋面6软化水装置h1 台地下室空调机房7水处理设备640-865m3/h1 台地下室空调机房8定压补水装置2*2m3/h1 台地下室空调机房2、施工进度计划调试准备：（周三）——（周五）管道冲洗：（周六）——（周日）新风机组、风机盘管单机试运行：（周一）——（周三）联合运行：（周四）——（周五）3、施工准备和资源配置计划施工准备：检查现场所需材料、工机具是否齐全、合格。协调水电专业人员检查用电安全，用电是都合格并通水、通电。通知设备生产厂家安排专业调试人员提前进场，并对我单位配合调试人员进行安全技术培训。对冲洗、调试人员做好安全技术措施交底，熟悉调试流程及技术要求。组织人员...
