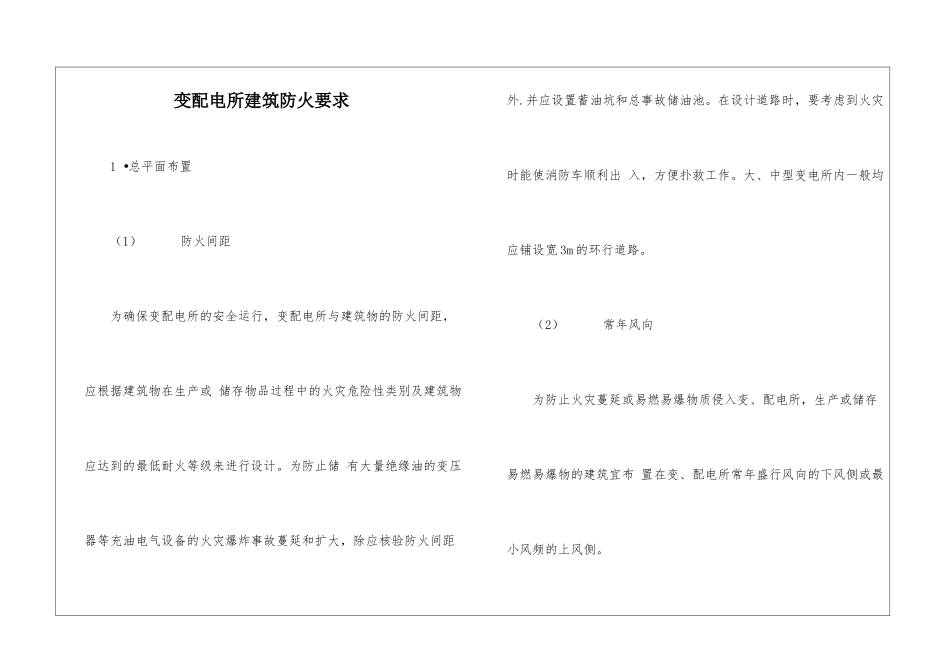

变配电所建筑防火要求 1 •总平面布置 （1） 防火间距 为确保变配电所的安全运行，变配电所与建筑物的防火间距，应根据建筑物在生产或 储存物品过程中的火灾危险性类別及建筑物应达到的最低耐火等级来进行设计。为防止储 有大量绝缘油的变压器等充油电气设备的火灾爆炸事故蔓延和扩大，除应核验防火间距 外.并应设置蓄油坑和总事故储油池。在设计道路时，要考虑到火灾时能使消防车顺利出 入，方便扑救工作。大、中型变电所内一般均应铺设宽 3m 的环行道路。 （2） 常年风向 为防止火灾蔓延或易燃易爆物质侵入变、配电所，生产或储存易燃易爆物的建筑宜布 置在变、配电所常年盛行风向的下风侧或最小风频的上风侧。 （3） 与民用建筑贴邻的考虑 为防止因火灾或爆炸事故造成人员伤亡，安装总容量不超过1260kVA单台容量不 超过・630kVA 的油浸电力变压器变电所.充有可燃油的高压补偿电容器和多油开关等. 不允许与观众厅、教室、病房等聚集人员多的房间贴邻；若必须与其他民用建筑贴邻时. 必须采纳防火墙隔开。但是.这种变电所不宜布置在建筑物的主体建筑内.如因条件限 制.必须布置在主体建筑内时.应实行下列安全措施： 1） 不应布置在人员密集的场所上面、下面或贴邻而应远离人员密集区，并应采纳无 门窗洞口的耐火极限不低于 3. 00h 的隔墙，包括变压器之间的隔墙和 1. 50h 的楼板与其他 部位隔开，如必须开门时，应设甲级防火门。变压器与配电间之间隔墙应设防火墙。 2） 变压器室应布置在底层外墙部位.并应在外墙上开门.底层外墙开口部位的上方 均应设置宽度不少于 lm 的防火挑檐。 3） 变压器下面应有储存变压器全部油量的事故储油设施。多油开关室、高压电容器 室均应设有防止油品流散的设施。为了防止变压器发生喷油、爆裂漏油故障时，因燃油流 失，使火灾蔓延扩大，对单箱油量大于 1000kg 以上油浸式电力变压器室，在变压器下面 应设能容纳 100%油量的事故贮油池或 20%油晟的捋油槛，其长宽尺寸应比设备外形尺寸 每边相应大 lm,贮油池内一般铺设厚度不小于250mm 的卵石层，卵石直径为 50〜 80mm。为防下雨使泥水流入贮油池.贮油池四墙宜高出地面 50〜100mm,并用水泥 抹面。 4） 10kV 以下的变、配电所与各级爆炸危险场所毗连设计，是易燃易爆车间防火、 防爆应考虑的重要电气问题。变压器室的进风口.尽可能通向屋外。若设在屋内时，不允 许与尘埃多、温度高或其他有可能引起火灾、...
