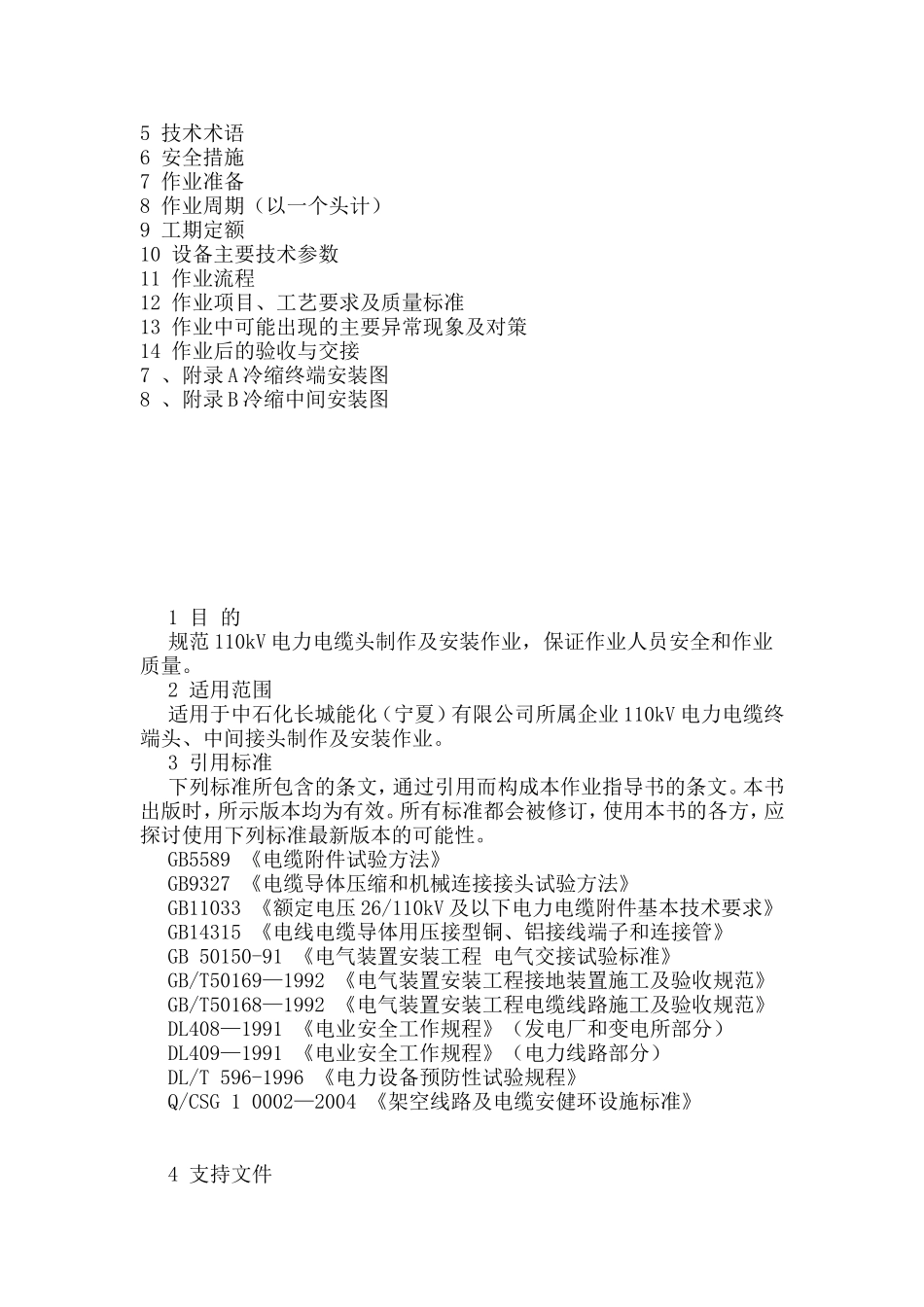

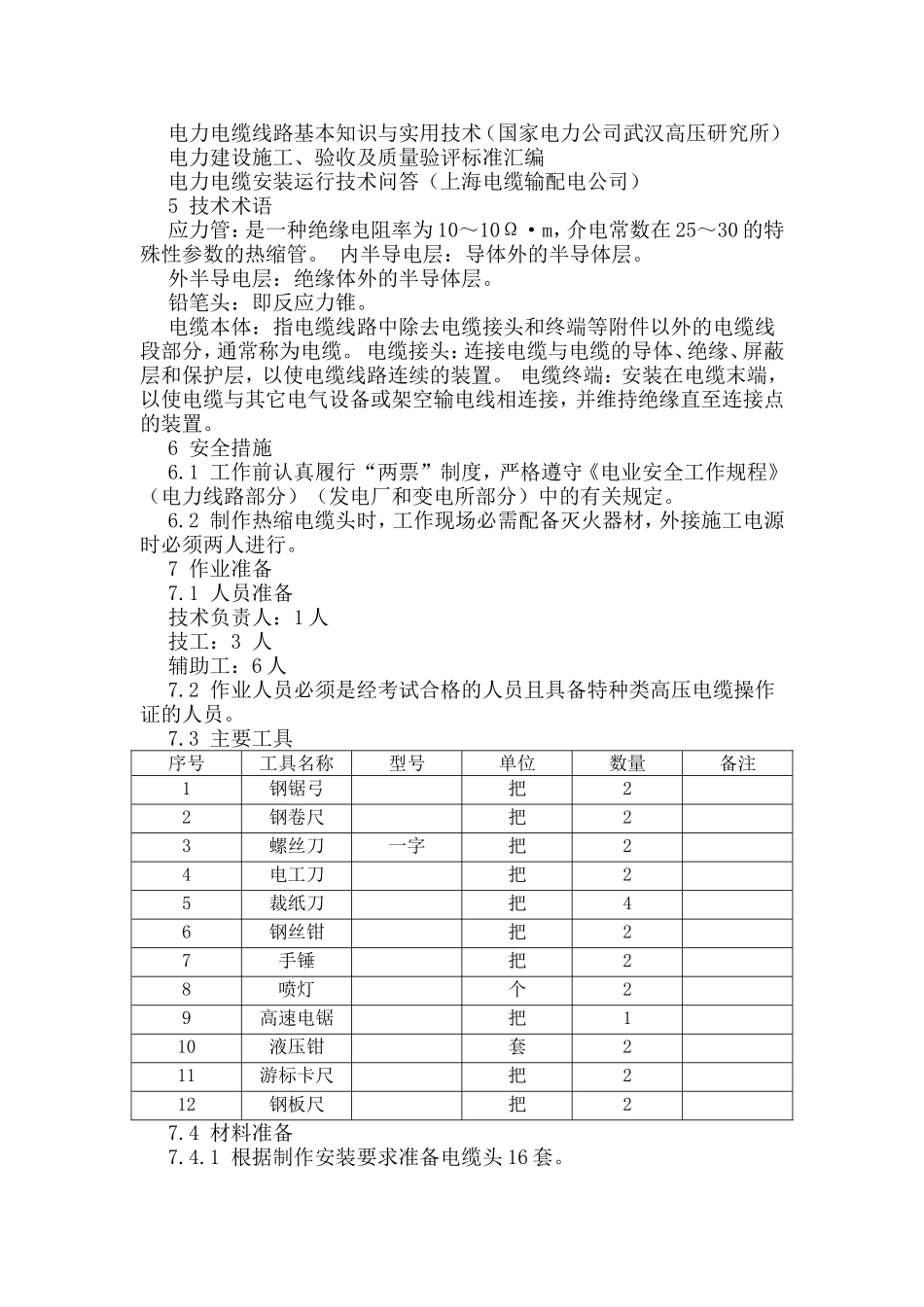

电气中心110kV电缆接头施工方案作业指导书前言为提高本工程的运行、检修、试验水平，规范操作方法，确保人身和设备安全，由松原供电公司组织，编写了目前我公司100kV电力电缆头制作及安装作业指导书。编写中遵循了我国标准化、规范化和国际通用贯标模式要求。该指导书纳入公司生产技术管理标准体系。目录1目的2适用范围3引用标准4支持性文件5技术术语6安全措施7作业准备8作业周期（以一个头计）9工期定额10设备主要技术参数11作业流程12作业项目、工艺要求及质量标准13作业中可能出现的主要异常现象及对策14作业后的验收与交接7、附录A冷缩终端安装图8、附录B冷缩中间安装图1目的规范110kV电力电缆头制作及安装作业，保证作业人员安全和作业质量。2适用范围适用于中石化长城能化（宁夏）有限公司所属企业110kV电力电缆终端头、中间接头制作及安装作业。3引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。本书出版时，所示版本均为有效。所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。GB5589《电缆附件试验方法》GB9327《电缆导体压缩和机械连接接头试验方法》GB11033《额定电压26/110kV及以下电力电缆附件基本技术要求》GB14315《电线电缆导体用压接型铜、铝接线端子和连接管》GB50150-91《电气装置安装工程电气交接试验标准》GB/T50169—1992《电气装置安装工程接地装置施工及验收规范》GB/T50168—1992《电气装置安装工程电缆线路施工及验收规范》DL408—1991《电业安全工作规程》（发电厂和变电所部分）DL409—1991《电业安全工作规程》（电力线路部分）DL/T596-1996《电力设备预防性试验规程》Q/CSG10002—2004《架空线路及电缆安健环设施标准》4支持文件电力电缆线路基本知识与实用技术（国家电力公司武汉高压研究所）电力建设施工、验收及质量验评标准汇编电力电缆安装运行技术问答（上海电缆输配电公司）5技术术语应力管：是一种绝缘电阻率为10～10Ω·m，介电常数在25～30的特殊性参数的热缩管。内半导电层：导体外的半导体层。外半导电层：绝缘体外的半导体层。铅笔头：即反应力锥。电缆本体：指电缆线路中除去电缆接头和终端等附件以外的电缆线段部分，通常称为电缆。电缆接头：连接电缆与电缆的导体、绝缘、屏蔽层和保护层，以使电缆线路连续的装置。电缆终端：安装在电缆末端，以使电缆与其它电气设备或架空输电线相连接，并维持绝缘直至连接点的装置。6安全措施6.1工作前认真履行“两票”制度，严格遵守《电业安全工作规程》（电力线路部分）（发电厂和变电所部分）中的有关规定。6.2制作热缩电缆头时，工作现场必需配备灭火器材，外接施工电源时必须两人进行。7作业准备7.1人员准备技术负责人：1人技工：3人辅助工：6人7.2作业人员必须是经考试合格的人员且具备特种类高压电缆操作证的人员。7.3主要工具序号工具名称型号单位数量备注1钢锯弓把22钢卷尺把23螺丝刀一字把24电工刀把25裁纸刀把46钢丝钳把27手锤把28喷灯个29高速电锯把110液压钳套211游标卡尺把212钢板尺把27.4材料准备7.4.1根据制作安装要求准备电缆头16套。7.4.2主要辅材：序号材料名称型号单位数量备注1工业酒精Kg32棉纱Kg23白布m54多股软铜线3mmm55焊铅条206焊锡膏盒207铜接线端子个8刚锯片片58、作业周期（以一个头计）8.1电缆敷设完毕需要时。8.2电缆试验不合格需要时。8.3电缆运行中发生故障时。8.4110kV电缆头需一天内完成。8.5作业过程中需排除天气影响。9工期定额根据本企业标准定。10设备主要技术参数参考各厂家提供的电缆头材料型号参数。11作业流程12作业项目、工艺要求及质量标准12.1110kV热缩户内、外电缆头12.2110kV热缩中间电缆头按所用附件提供的说明书规定量取所需尺寸，户内850mm，户外950mm，剥除外护套、钢铠（钢铠断口处保留20mm内护套内护套和填充物）。用砂纸将钢铠焊接地线处打光，将地线分别焊在铜屏蔽和钢铠上用填充胶填平钢铠断口处，将三芯指套套入三叉根部进行加热固定。剥除铜屏蔽层、半导电层。从顶端向上下量取300mm铜屏蔽层剥除。从铜屏蔽层断口向上保留20mm半导电层，其余剥除。清洁绝缘部分表面。将应力疏散胶拉薄，...
