高层住宅水暖施工组织设计

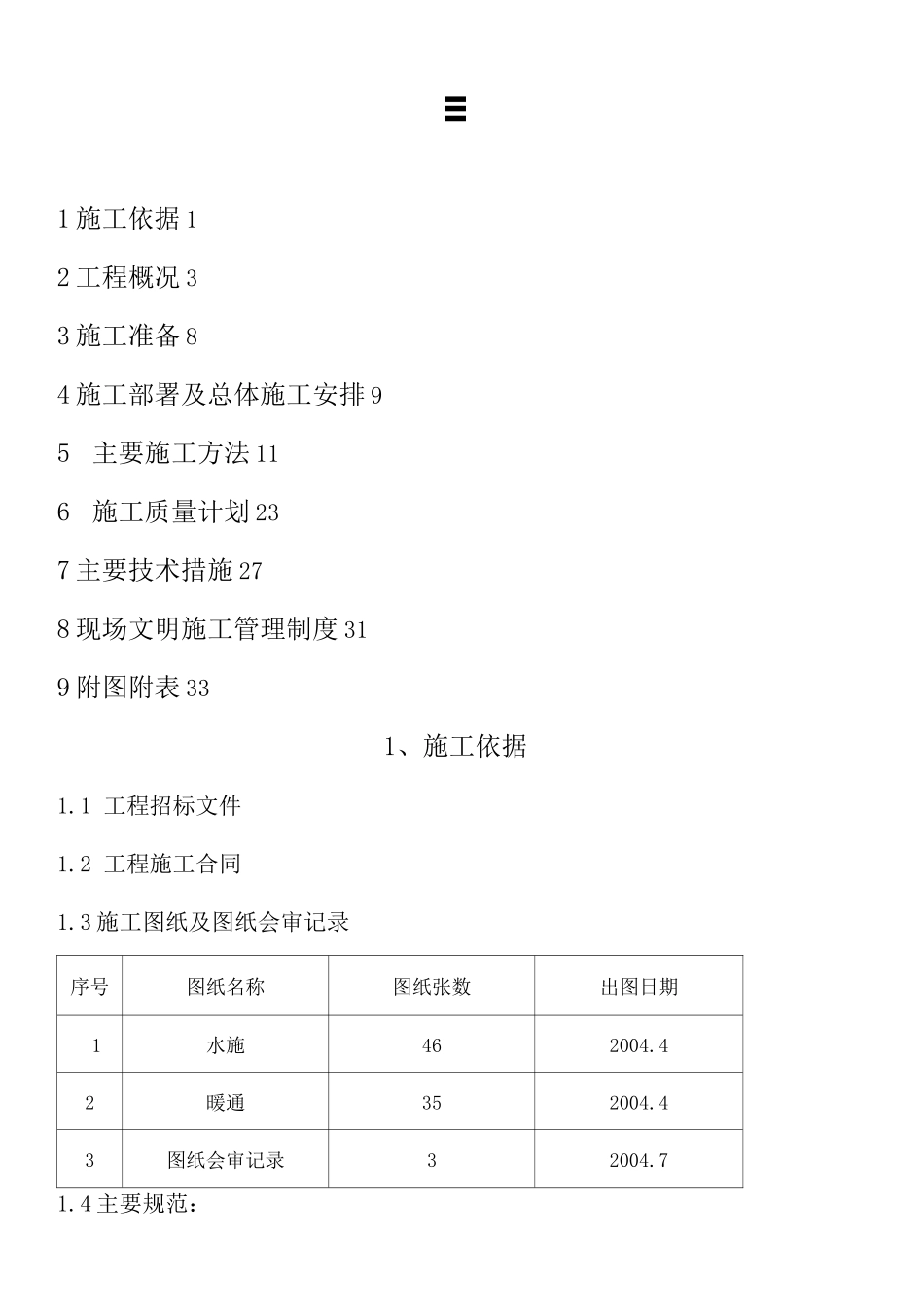

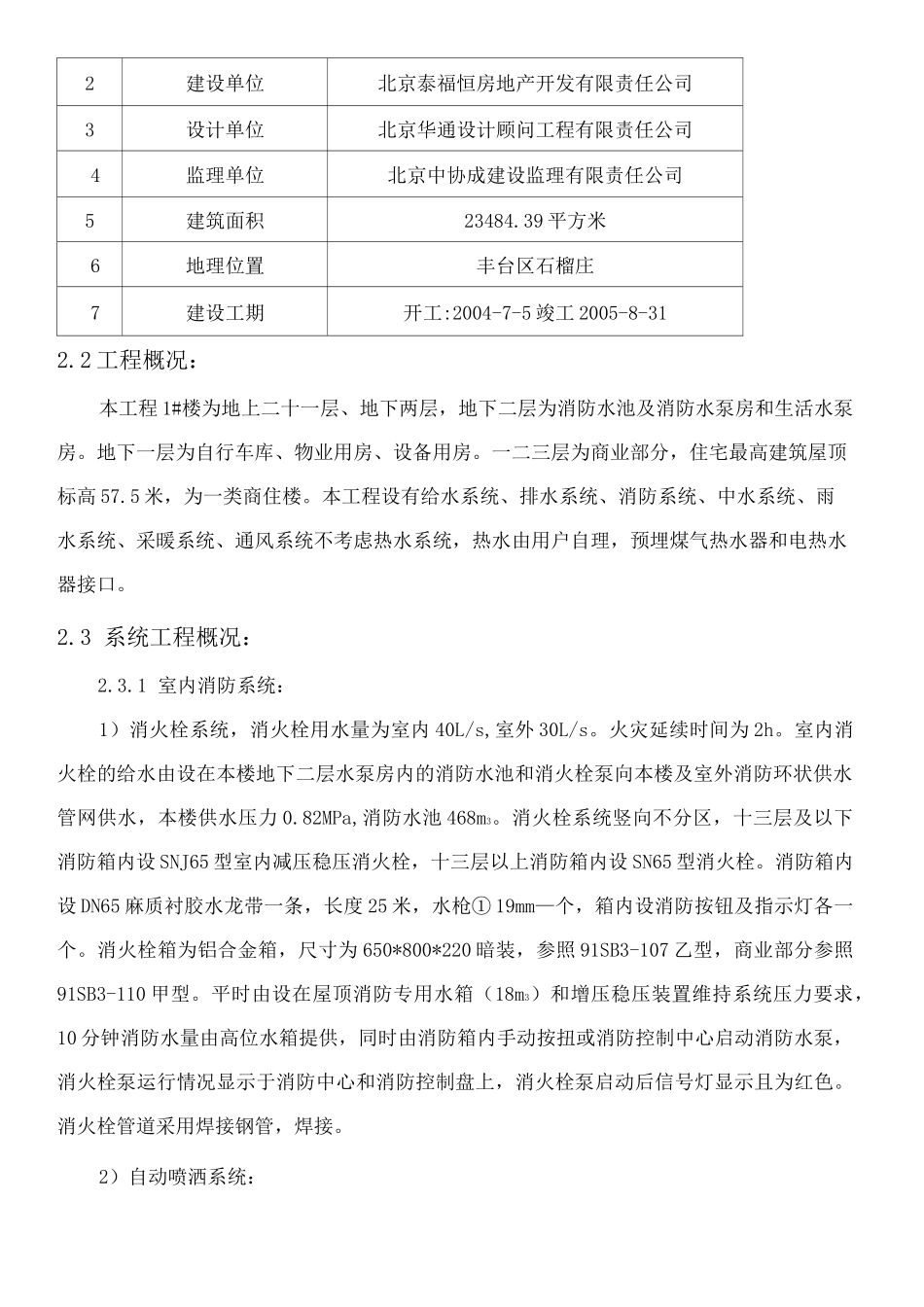

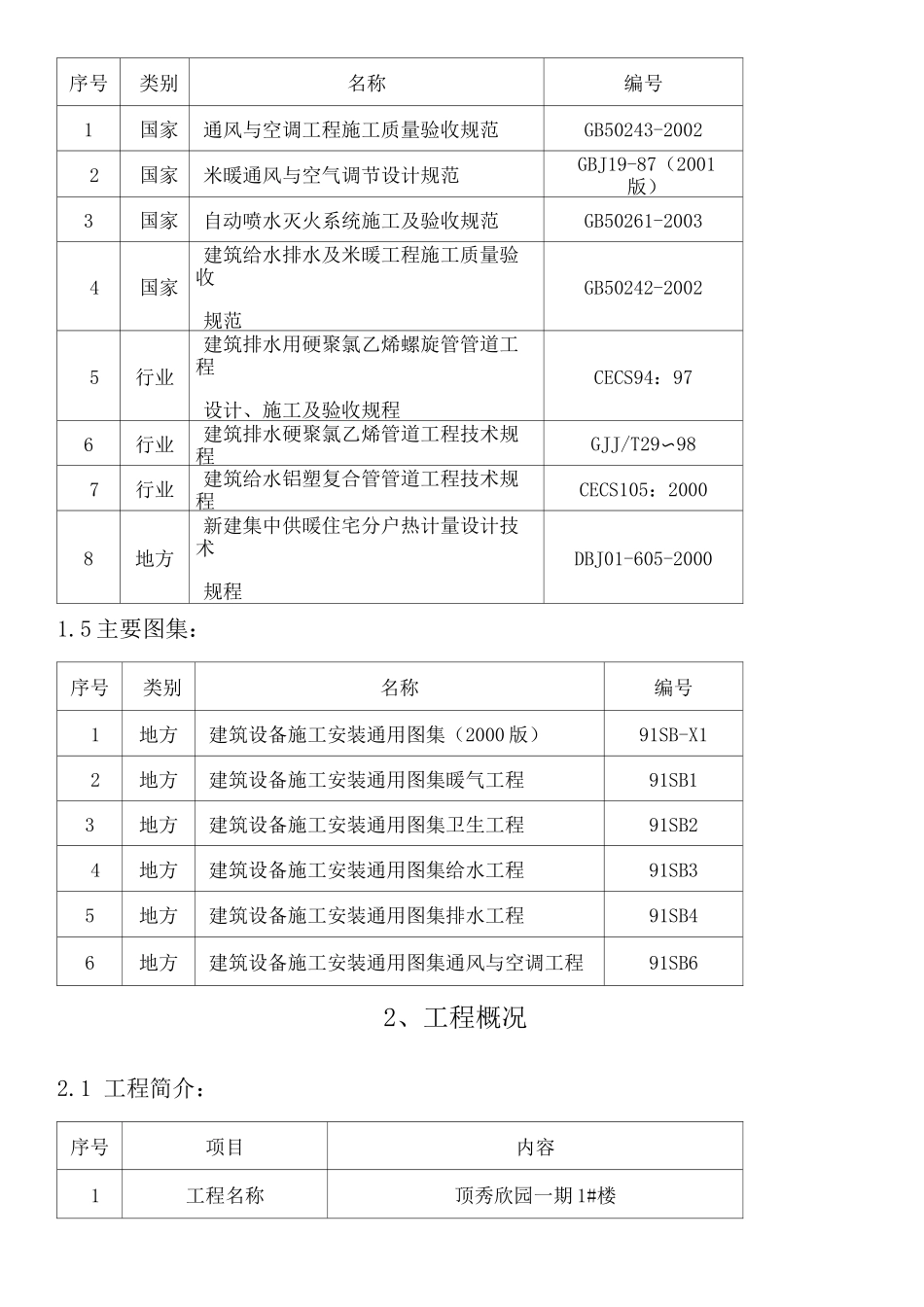

1 施工依据 12 工程概况 33 施工准备 84 施工部署及总体施工安排 95主要施工方法 116施工质量计划 237 主要技术措施 278 现场文明施工管理制度 319 附图附表 331、施工依据1.1 工程招标文件1.2 工程施工合同1.3 施工图纸及图纸会审记录序号图纸名称图纸张数出图日期1水施462004.42暖通352004.43图纸会审记录32004.71.4 主要规范：序号类别名称编号1国家通风与空调工程施工质量验收规范GB50243-20022国家米暖通风与空气调节设计规范GBJ19-87（2001版）3国家自动喷水灭火系统施工及验收规范GB50261-20034国家建筑给水排水及米暖工程施工质量验收规范GB50242-20025行业建筑排水用硬聚氯乙烯螺旋管管道工程设计、施工及验收规程CECS94：976行业建筑排水硬聚氯乙烯管道工程技术规程GJJ/T29〜987行业建筑给水铝塑复合管管道工程技术规程CECS105：20008地方新建集中供暖住宅分户热计量设计技术规程DBJ01-605-20001.5 主要图集：序号类别名称编号1地方建筑设备施工安装通用图集（2000 版）91SB-X12地方建筑设备施工安装通用图集暖气工程91SB13地方建筑设备施工安装通用图集卫生工程91SB24地方建筑设备施工安装通用图集给水工程91SB35地方建筑设备施工安装通用图集排水工程91SB46地方建筑设备施工安装通用图集通风与空调工程91SB62、工程概况2.1 工程简介：序号项目内容1工程名称顶秀欣园一期 1#楼2建设单位北京泰福恒房地产开发有限责任公司3设计单位北京华通设计顾问工程有限责任公司4监理单位北京中协成建设监理有限责任公司5建筑面积23484.39 平方米6地理位置丰台区石榴庄7建设工期开工:2004-7-5 竣工 2005-8-312.2 工程概况：本工程 1#楼为地上二十一层、地下两层，地下二层为消防水池及消防水泵房和生活水泵房。地下一层为自行车库、物业用房、设备用房。一二三层为商业部分，住宅最高建筑屋顶标高 57.5 米，为一类商住楼。本工程设有给水系统、排水系统、消防系统、中水系统、雨水系统、采暖系统、通风系统不考虑热水系统，热水由用户自理，预埋煤气热水器和电热水器接口。2.3 系统工程概况：2.3.1 室内消防系统：1）消火栓系统，消火栓用水量为室内 40L/s,室外 30L/s。火灾延续时间为 2h。室内消火栓的给水由设在本楼地下二层水泵房内的消防水池和消火栓泵向本楼及室外消防环状供水管网供水，本楼供水压力 0.82MPa,消防水池 468m3。消火栓系统竖向不分区，十三层及以下消防箱内设 SNJ65 型室内减压稳压消火...
