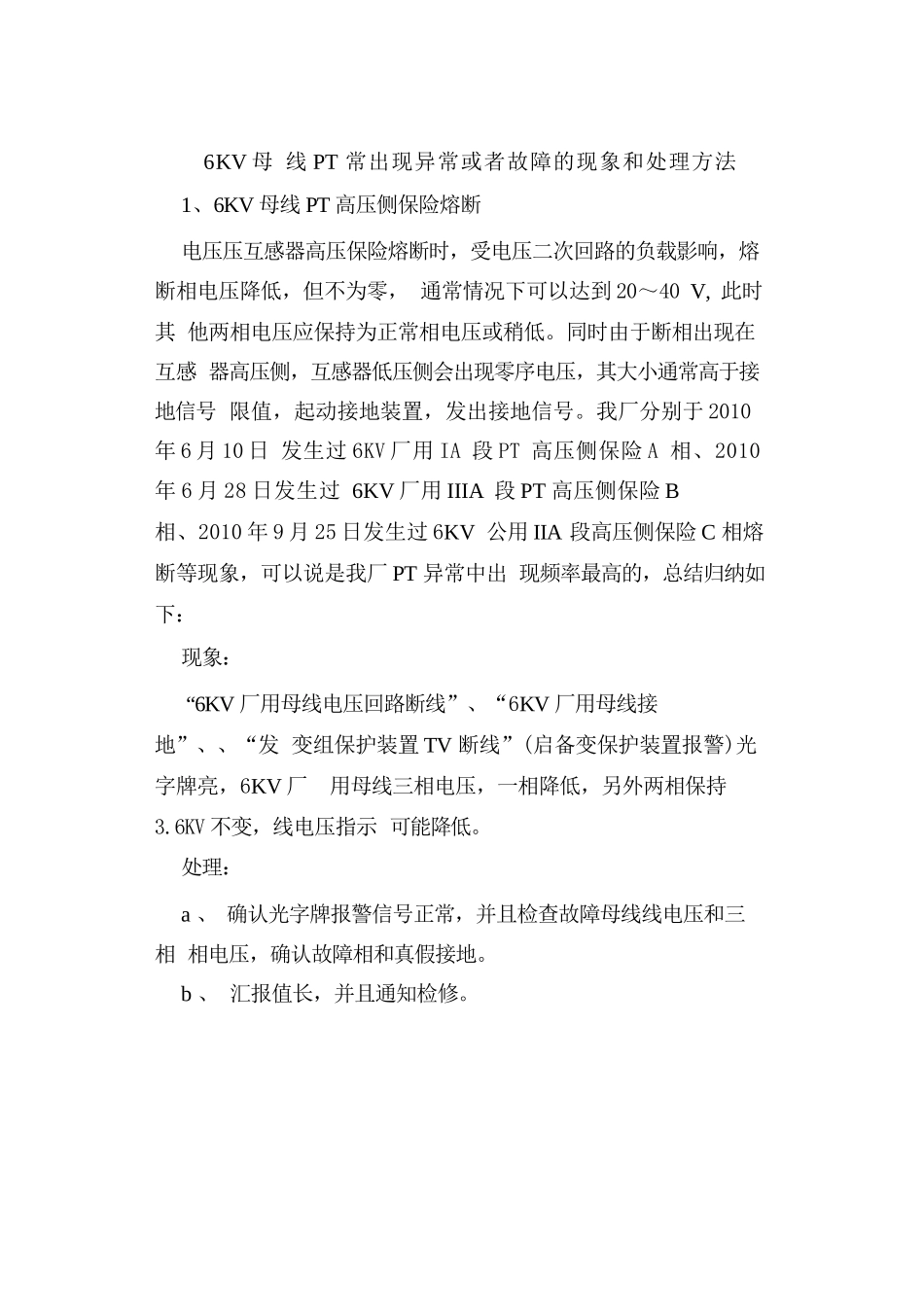

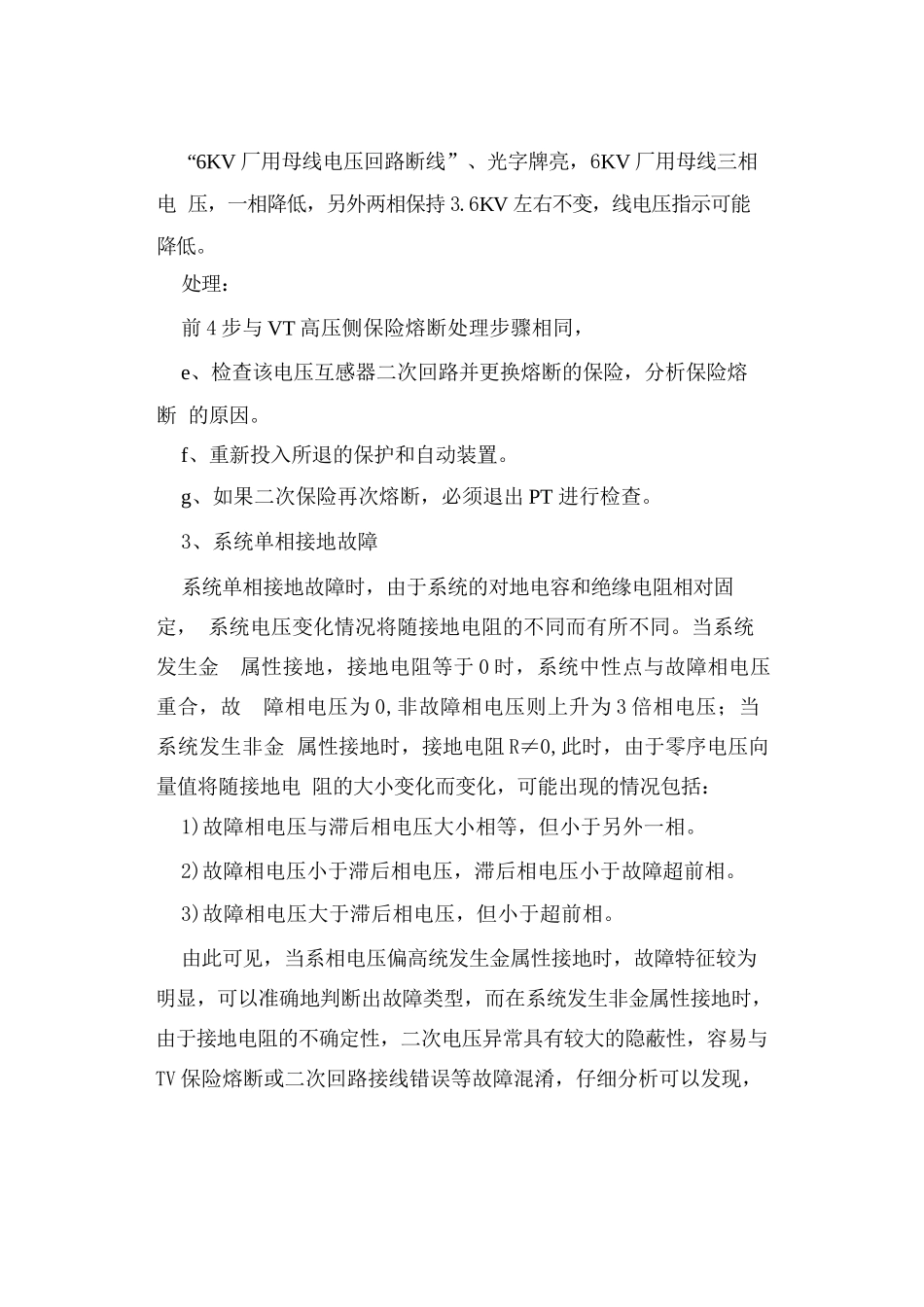

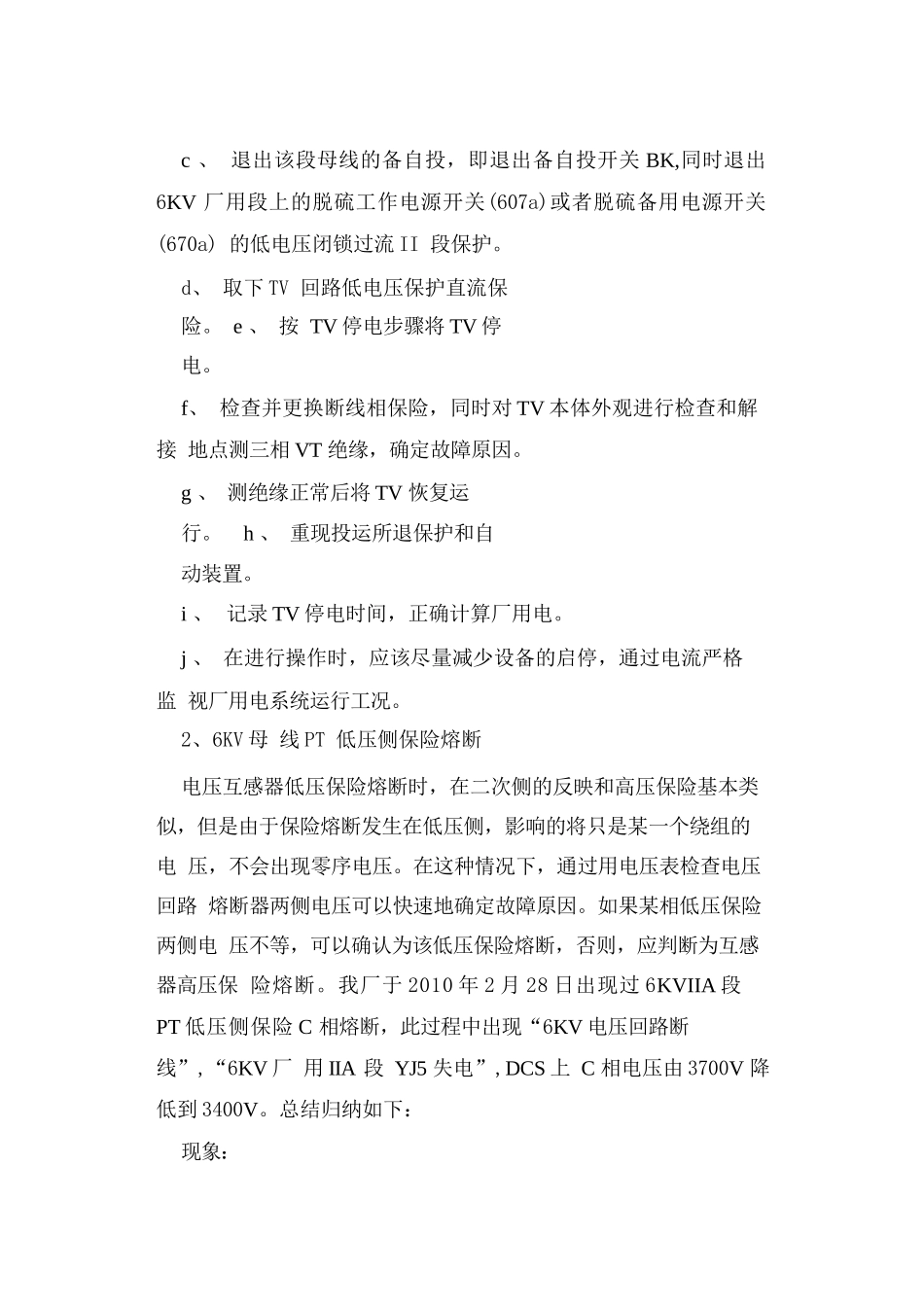

6KV母线PT常出现异常或者故障的现象和处理方法1、6KV母线PT高压侧保险熔断电压压互感器高压保险熔断时，受电压二次回路的负载影响，熔断相电压降低，但不为零，通常情况下可以达到20～40V,此时其他两相电压应保持为正常相电压或稍低。同时由于断相出现在互感器高压侧，互感器低压侧会出现零序电压，其大小通常高于接地信号限值，起动接地装置，发出接地信号。我厂分别于2010年6月10日发生过6KV厂用IA段PT高压侧保险A相、2010年6月28日发生过6KV厂用IIIA段PT高压侧保险B相、2010年9月25日发生过6KV公用IIA段高压侧保险C相熔断等现象，可以说是我厂PT异常中出现频率最高的，总结归纳如下：现象：“6KV厂用母线电压回路断线”、“6KV厂用母线接地”、、“发变组保护装置TV断线”(启备变保护装置报警)光字牌亮，6KV厂用母线三相电压，一相降低，另外两相保持3.6KV不变，线电压指示可能降低。处理：a、确认光字牌报警信号正常，并且检查故障母线线电压和三相相电压，确认故障相和真假接地。b、汇报值长，并且通知检修。c、退出该段母线的备自投，即退出备自投开关BK,同时退出6KV厂用段上的脱硫工作电源开关(607a)或者脱硫备用电源开关(670a)的低电压闭锁过流II段保护。d、取下TV回路低电压保护直流保险。e、按TV停电步骤将TV停电。f、检查并更换断线相保险，同时对TV本体外观进行检查和解接地点测三相VT绝缘，确定故障原因。g、测绝缘正常后将TV恢复运行。h、重现投运所退保护和自动装置。i、记录TV停电时间，正确计算厂用电。j、在进行操作时，应该尽量减少设备的启停，通过电流严格监视厂用电系统运行工况。2、6KV母线PT低压侧保险熔断电压互感器低压保险熔断时，在二次侧的反映和高压保险基本类似，但是由于保险熔断发生在低压侧，影响的将只是某一个绕组的电压，不会出现零序电压。在这种情况下，通过用电压表检查电压回路熔断器两侧电压可以快速地确定故障原因。如果某相低压保险两侧电压不等，可以确认为该低压保险熔断，否则，应判断为互感器高压保险熔断。我厂于2010年2月28日出现过6KVIIA段PT低压侧保险C相熔断，此过程中出现“6KV电压回路断线”,“6KV厂用IIA段YJ5失电”,DCS上C相电压由3700V降低到3400V。总结归纳如下：现象：“6KV厂用母线电压回路断线”、光字牌亮，6KV厂用母线三相电压，一相降低，另外两相保持3.6KV左右不变，线电压指示可能降低。处理：前4步与VT高压侧保险熔断处理步骤相同，e、检查该电压互感器二次回路并更换熔断的保险，分析保险熔断的原因。f、重新投入所退的保护和自动装置。g、如果二次保险再次熔断，必须退出PT进行检查。3、系统单相接地故障系统单相接地故障时，由于系统的对地电容和绝缘电阻相对固定，系统电压变化情况将随接地电阻的不同而有所不同。当系统发生金属性接地，接地电阻等于0时，系统中性点与故障相电压重合，故障相电压为0,非故障相电压则上升为3倍相电压；当系统发生非金属性接地时，接地电阻R≠0,此时，由于零序电压向量值将随接地电阻的大小变化而变化，可能出现的情况包括：1)故障相电压与滞后相电压大小相等，但小于另外一相。2)故障相电压小于滞后相电压，滞后相电压小于故障超前相。3)故障相电压大于滞后相电压，但小于超前相。由此可见，当系相电压偏高统发生金属性接地时，故障特征较为明显，可以准确地判断出故障类型，而在系统发生非金属性接地时，由于接地电阻的不确定性，二次电压异常具有较大的隐蔽性，容易与TV保险熔断或二次回路接线错误等故障混淆，仔细分析可以发现，这种情况下至少有一相电压超过了相电压，这是保险熔断时不会出现的。我厂曾经于2010年6月27日因6KV公用IB段600Ib至600IIb联络柜起火引起6KV公用IB段失压，处理后，用05T对6KV公用IIB母线送电时DCS中显示A\B,C相偏低，同时有接地信号报警，后来才发现是6KV公用IIB母线三相PT中的C相PT高压绕组对地绝缘低引起的，根据一些资料，我总结归纳如下：现象：“6KV厂用母线接地”光字牌亮，系统线电压保持不变，三相相电压至少要一相超过了相电压。处理：(1)、确认光字牌报警信号正常，通过查看有无“电压回路断线”确认真假接地。通过三相相电压确定...
