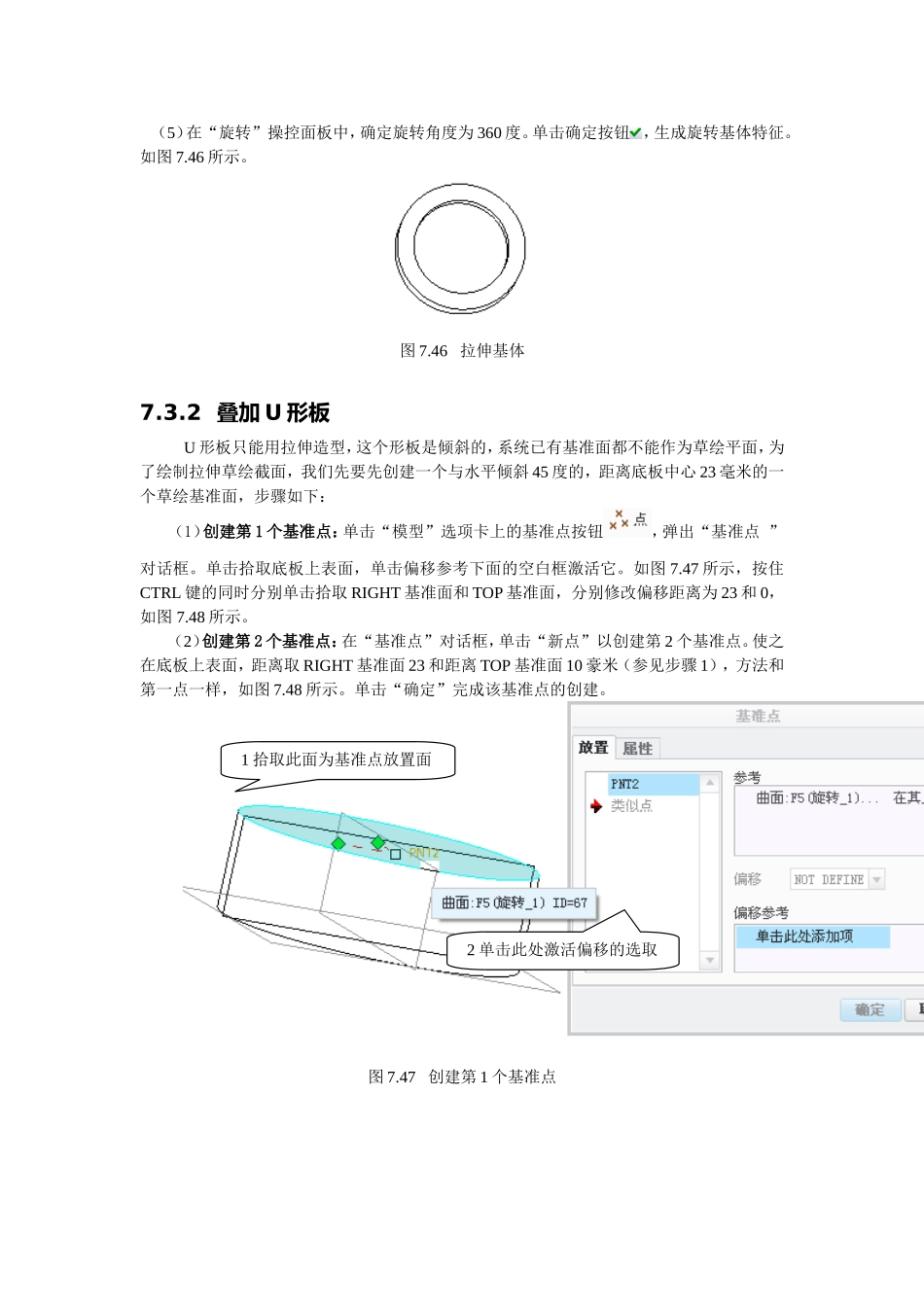

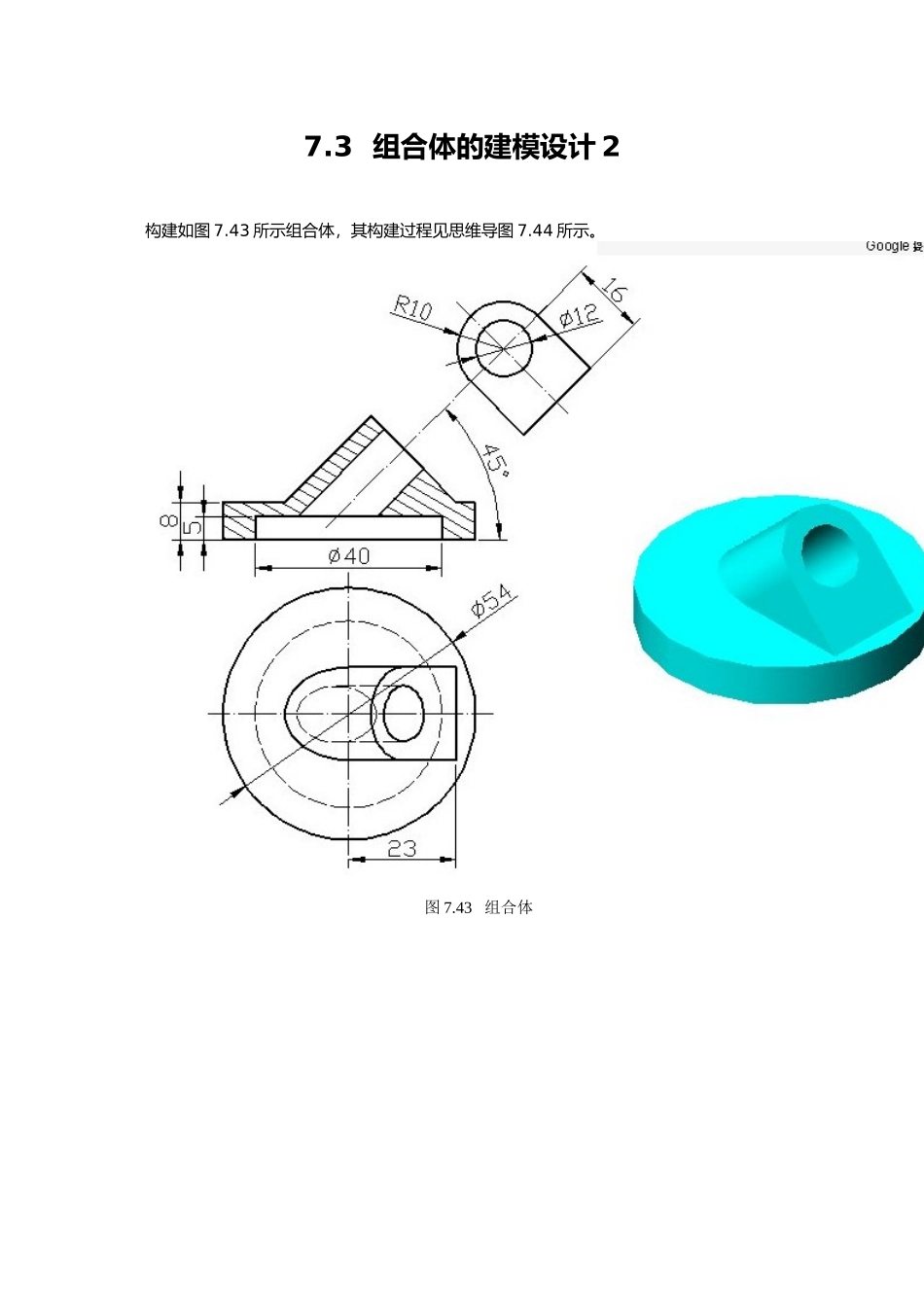

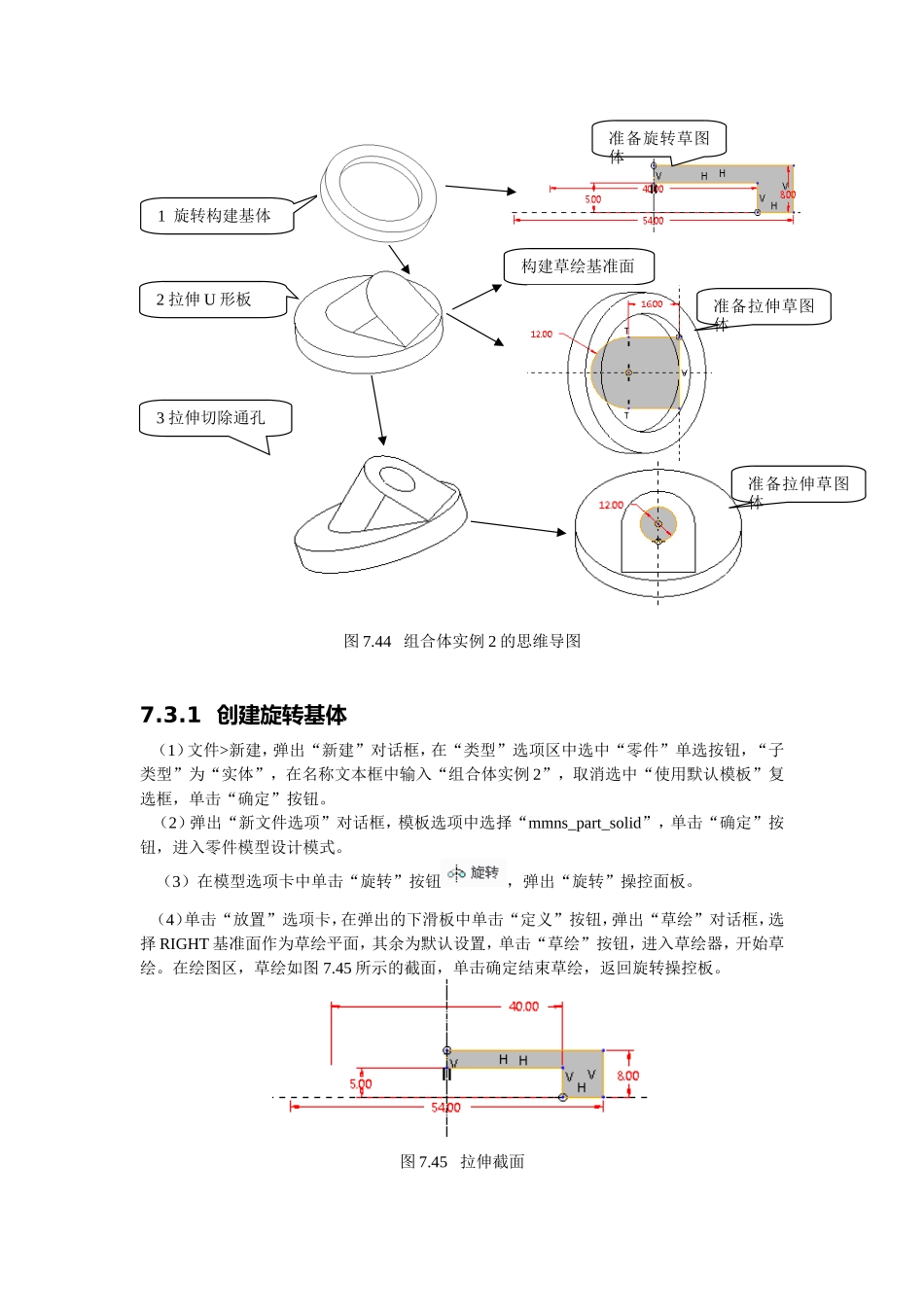

7.3组合体的建模设计2构建如图7.43所示组合体，其构建过程见思维导图7.44所示。图7.43组合体图7.44组合体实例2的思维导图7.3.1创建旋转基体（1）文件>新建，弹出“新建”对话框，在“类型”选项区中选中“零件”单选按钮，“子类型”为“实体”，在名称文本框中输入“组合体实例2”，取消选中“使用默认模板”复选框，单击“确定”按钮。（2）弹出“新文件选项”对话框，模板选项中选择“mmns_part_solid”，单击“确定”按钮，进入零件模型设计模式。（3）在模型选项卡中单击“旋转”按钮，弹出“旋转”操控面板。（4）单击“放置”选项卡，在弹出的下滑板中单击“定义”按钮，弹出“草绘”对话框，选择RIGHT基准面作为草绘平面，其余为默认设置，单击“草绘”按钮，进入草绘器，开始草绘。在绘图区，草绘如图7.45所示的截面，单击确定结束草绘，返回旋转操控板。图7.45拉伸截面构建草绘基准面1旋转构建基体2拉伸U形板准备旋转草图体准备拉伸草图体3拉伸切除通孔准备拉伸草图体（5）在“旋转”操控面板中，确定旋转角度为360度。单击确定按钮，生成旋转基体特征。如图7.46所示。图7.46拉伸基体7.3.2叠加U形板U形板只能用拉伸造型，这个形板是倾斜的，系统已有基准面都不能作为草绘平面，为了绘制拉伸草绘截面，我们先要先创建一个与水平倾斜45度的，距离底板中心23毫米的一个草绘基准面，步骤如下：（1）创建第1个基准点：单击“模型”选项卡上的基准点按钮，弹出“基准点”对话框。单击拾取底板上表面，单击偏移参考下面的空白框激活它。如图7.47所示，按住CTRL键的同时分别单击拾取RIGHT基准面和TOP基准面，分别修改偏移距离为23和0，如图7.48所示。（2）创建第2个基准点：在“基准点”对话框，单击“新点”以创建第2个基准点。使之在底板上表面，距离取RIGHT基准面23和距离TOP基准面10豪米（参见步骤1），方法和第一点一样，如图7.48所示。单击“确定”完成该基准点的创建。图7.47创建第1个基准点1拾取此面为基准点放置面2单击此处激活偏移的选取图7.48设置第1个基准点的偏移距离图7.49创建第2个基准点（3）创建过2个基准点的基准轴：单击“模型”选项卡上的基准轴按钮，弹出“基准轴”对话框。按住CTRL键的同时单击拾取刚创建的2个基准点，单击确定完成该基准轴的创建，如图7.50所示。1按住CTRL键拾取此面2按住CTRL键拾取此面3输入偏移距离4单击新点以创建第2个基准点1输入偏移距离3输入偏移距离2单击确定图7.50创建基准轴（4）创建U形板的草绘基准面：单击“模型”选项卡上的基准面按钮，弹出“基准面”对话框。按住CTRL键的同时单击拾取刚创建的基准轴和底板上表面，如图7.51，设置旋转角度为：45，单击确定完成该基准面的创建。图7.51创建基准面（5）创建U形板：在模型选项卡中单击“拉伸”按钮，弹出“拉伸”操控面板。（6）单击“放置”选项卡，在弹出的下滑板中单击“定义”按钮，弹出“草绘”对话框，选择刚刚创建的基准面作为草绘平面，其余为默认设置，单击“草绘”按钮，进入草绘器，开始草绘。在绘图区，草绘如图7.52所示的截面，单击确定结束草绘，返回拉伸操控板。选取该基准轴3输入旋转角度454单击确定2按住CTRL键选取此面确定基准面观察方向为向里图7.52拉伸截面（7）在“拉伸”操控面板中，拉伸类型选为“拉伸至下一曲面”。单击确定按钮，生成拉伸圆柱特征。如图7.53所示。图7.53叠加U形板7.3.3拉伸切除通孔（1）在模型选项卡中单击“拉伸”按钮，弹出“拉伸”操控面板。（2）单击“放置”选项卡，在弹出的下滑板中单击“定义”按钮，弹出“草绘”对话框，选择U形板的倾斜的上端面作为草绘平面，其余为默认设置，单击“草绘”按钮，进入草绘器，开始草绘。在绘图区，草绘如图7.54所示的截面，单击确定结束草绘，返回拉伸操控板。图7.54拉伸截面（3）在“拉伸”操控面板中，选中“去除材料”。将拉伸类型选为“穿透”，单击确定按钮，生成拉伸切除特征。如图7.55所示。图7.55拉伸切除通孔7.4组合体的建模设计3构建如图7.56所示组合体，其构建过程见思维导图7.57所示。图7.56组合体实例3图7.57组合体实例3的思维导图7.4.1拉伸基体特征（1）在模型选项卡中单击...
