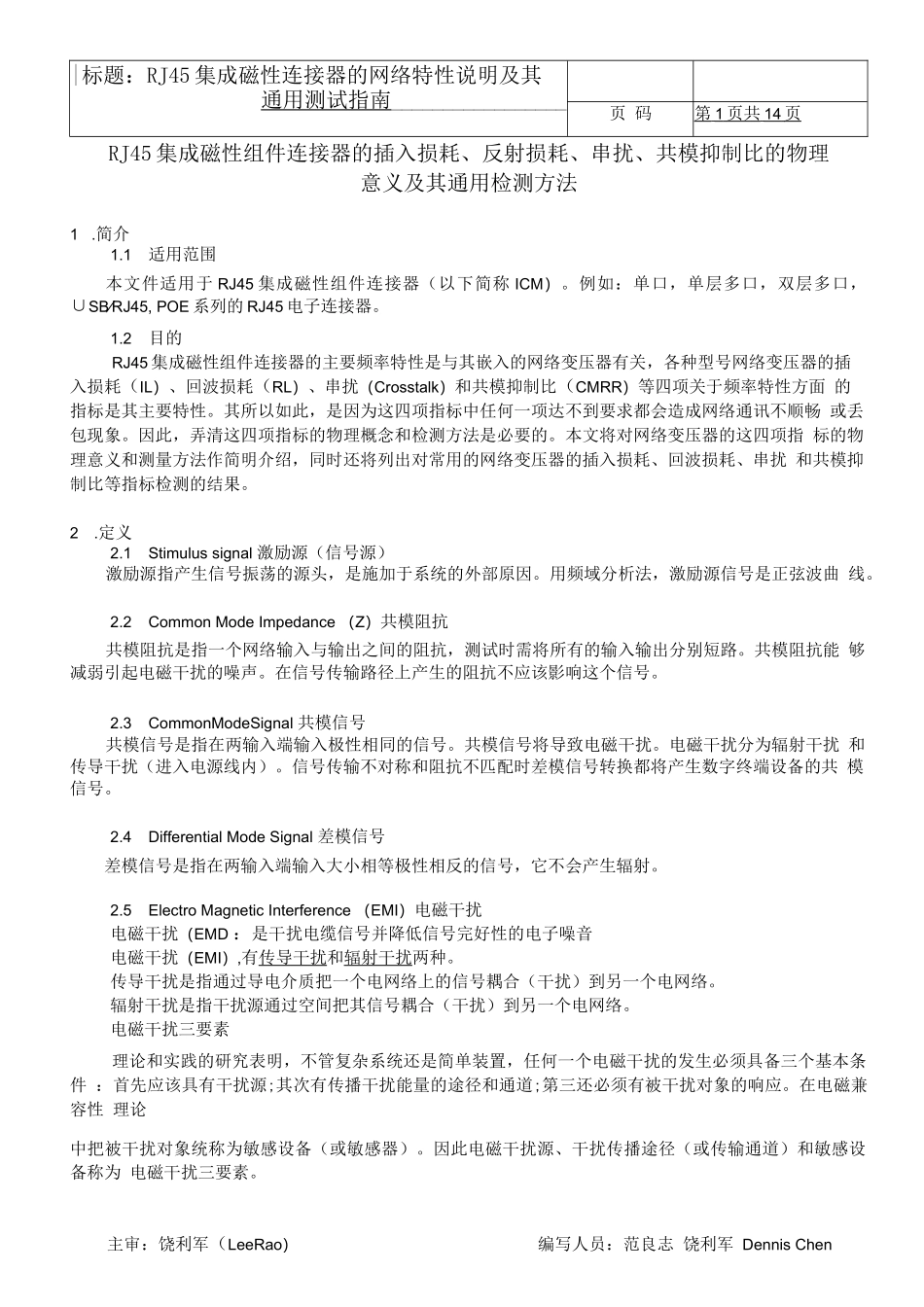

主审：饶利军（LeeRao）编写人员：范良志饶利军DennisChen|标题：RJ45集成磁性连接器的网络特性说明及其通用测试指南_________________页码第1页共14页RJ45集成磁性组件连接器的插入损耗、反射损耗、串扰、共模抑制比的物理意义及其通用检测方法1.简介1.1适用范围本文件适用于RJ45集成磁性组件连接器（以下简称ICM）。例如：单口，单层多口，双层多口，∪SB∕RJ45,POE系列的RJ45电子连接器。1.2目的RJ45集成磁性组件连接器的主要频率特性是与其嵌入的网络变压器有关，各种型号网络变压器的插入损耗（IL）、回波损耗（RL）、串扰（Crosstalk）和共模抑制比（CMRR）等四项关于频率特性方面的指标是其主要特性。其所以如此，是因为这四项指标中任何一项达不到要求都会造成网络通讯不顺畅或丢包现象。因此，弄清这四项指标的物理概念和检测方法是必要的。本文将对网络变压器的这四项指标的物理意义和测量方法作简明介绍，同时还将列出对常用的网络变压器的插入损耗、回波损耗、串扰和共模抑制比等指标检测的结果。2.定义2.1Stimulussignal激励源（信号源）激励源指产生信号振荡的源头，是施加于系统的外部原因。用频域分析法，激励源信号是正弦波曲线。2.2CommonModeImpedance（Z）共模阻抗共模阻抗是指一个网络输入与输出之间的阻抗，测试时需将所有的输入输出分别短路。共模阻抗能够减弱引起电磁干扰的噪声。在信号传输路径上产生的阻抗不应该影响这个信号。2.3CommonModeSignal共模信号共模信号是指在两输入端输入极性相同的信号。共模信号将导致电磁干扰。电磁干扰分为辐射干扰和传导干扰（进入电源线内）。信号传输不对称和阻抗不匹配时差模信号转换都将产生数字终端设备的共模信号。2.4DifferentialModeSignal差模信号差模信号是指在两输入端输入大小相等极性相反的信号，它不会产生辐射。2.5ElectroMagneticInterference（EMI）电磁干扰电磁干扰（EMD：是干扰电缆信号并降低信号完好性的电子噪音电磁干扰（EMI）,有传导干扰和辐射干扰两种。传导干扰是指通过导电介质把一个电网络上的信号耦合（干扰）到另一个电网络。辐射干扰是指干扰源通过空间把其信号耦合（干扰）到另一个电网络。电磁干扰三要素理论和实践的研究表明，不管复杂系统还是简单装置，任何一个电磁干扰的发生必须具备三个基本条件：首先应该具有干扰源;其次有传播干扰能量的途径和通道;第三还必须有被干扰对象的响应。在电磁兼容性理论中把被干扰对象统称为敏感设备（或敏感器）。因此电磁干扰源、干扰传播途径（或传输通道）和敏感设备称为电磁干扰三要素。主审：饶利军（LeeRao）编写人员：范良志饶利军DennisChen标题：RJ45集成磁性连接器的网络特性说明及其_________________通用测试指南_________________页码第2页共14页2.6InsertionLoss（IL）插入损耗插入损耗是指指将某些器件或分支电路（滤波器、阻抗匹配器等）加进某一电路时,能量衰减或增益的损耗。下图显示了插入损耗测试方法.2.7ReturnLoss（RL）反射损耗（也称为回波损耗）反射损耗是用来描述实测阻抗与标准阻抗不同或不匹配的程度，不同和不匹配既包括幅值大小的不同又包括相位角的不同。反射损耗的单位是分贝，反射损耗的表达式如下:这里ZS是指标准阻抗，ZM是实测阻抗。如果匹汜理想，反射损耗将会无穷大。图22.8Crosstalk串扰串扰是指两条信号线之间的耦合现象。串扰又分为近端串扰（NEXT）和远端串扰（FEXT）：一般人们所说的串扰是指近端串扰（NEXT）近端串扰（NEXT）：是输入一个已知的信号到连接器RJ端的一个通道，同时在连接器RJ端测试另一通道中被感应的信号值，终端电阻需加在同一端，例如PlN脚端。a=2oι°g∣⅞⅛∣图1Ooo\---X(=□OOD尸ʌ⊂⊃(―1()OC=J主审：饶利军（LeeRao）编写人员：范良志饶利军DennisChen标题：RJ45集成磁性连接器的网络特性说明及其_________________通用测试指南_________________页码第3页共14页远端串扰(FEXT)：是输入一个己知的信号到连接器RJ端的一个通道，同时在远端(PHY端)测试另一相道中被感应的信号值，终端电阻需加在不同两端。图4远端串扰2.9CMRR(Commonmoderejectionratio)共模抑制比共模抑制比...
