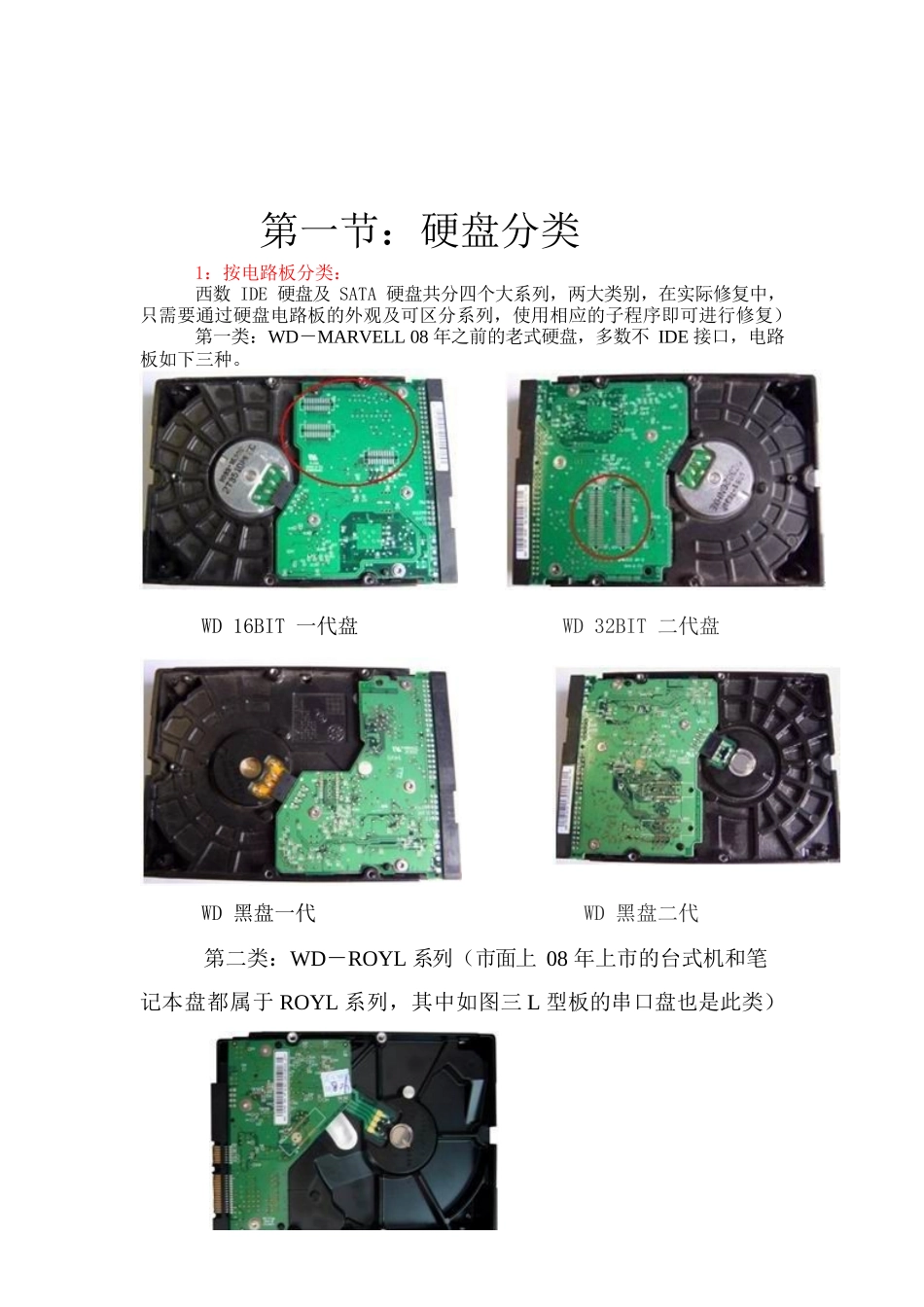

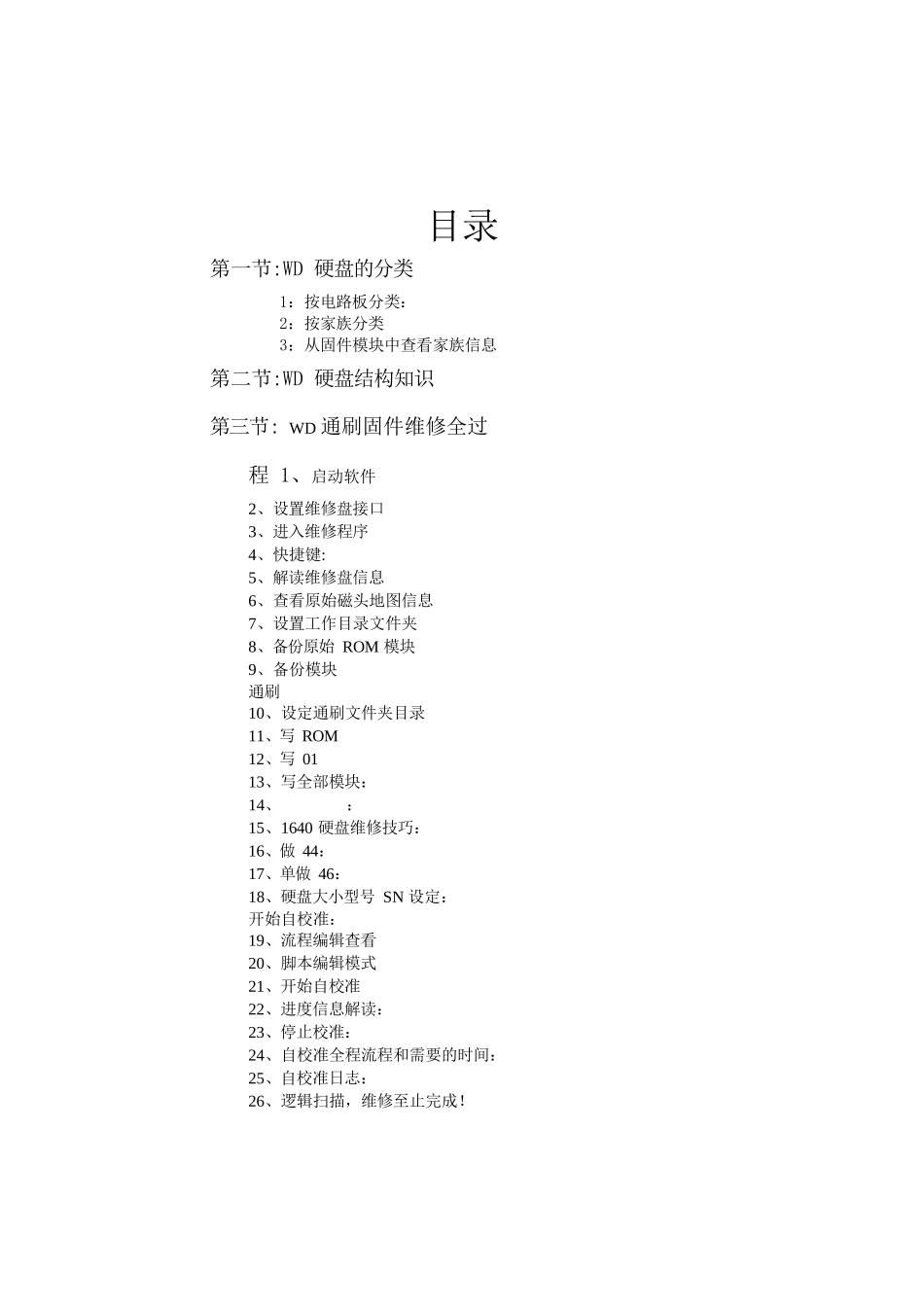

西数硬盘维修教程wdr5.0中文正式版WDPROTOOL目录第一节:WD硬盘的分类1：按电路板分类：2：按家族分类3：从固件模块中查看家族信息第二节:WD硬盘结构知识第三节:WD通刷固件维修全过程1、启动软件2、设置维修盘接口3、进入维修程序4、快捷键:5、解读维修盘信息6、查看原始磁头地图信息7、设置工作目录文件夹8、备份原始ROM模块9、备份模块通刷10、设定通刷文件夹目录11、写ROM12、写0113、写全部模块：14、：15、1640硬盘维修技巧：16、做44：17、单做46：18、硬盘大小型号SN设定：开始自校准：19、流程编辑查看20、脚本编辑模式21、开始自校准22、进度信息解读：23、停止校准：24、自校准全程流程和需要的时间：25、自校准日志：26、逻辑扫描，维修至止完成！作者：niotis第一节：硬盘分类1：按电路板分类：西数IDE硬盘及SATA硬盘共分四个大系列，两大类别，在实际修复中，只需要通过硬盘电路板的外观及可区分系列，使用相应的子程序即可进行修复）第一类：WD－MARVELL08年之前的老式硬盘，多数不IDE接口，电路板如下三种。WD16BIT一代盘WD32BIT二代盘WD黑盘一代WD黑盘二代第二类：WD－ROYL系列（市面上08年上市的台式机和笔记本盘都属于ROYL系列，其中如图三L型板的串口盘也是此类）2：按家族分类西数硬盘的家族很多，一般如上图，维修中我们换固件或做通刷时，电路板号可以不一样，但家族一定要相同才能刷写，不然一刷就死板了。请看下面，在WDR中检测出的硬盘类型：WD1600AAJS-22L7A0FW:05.04E05SN:WMAV33285757(ROYLselected)port0xCC00Logical:Cyls16383,Heads16,Sectors63,LBA312581808,160GbControllerBufferSize:8192KbFamily:PinnacleLite(Royl)以上信息WD1600AAJS-22L7A0：硬盘型号FW:05.04E05固件版本号SN:WMAV33285757序列号PinnacleLite硬盘家族3：从固件模块中查看家族信息因这WD维修家族很重要，刷错了就会死板，而我们拿到一个未知固件，不知道家族时，可以从模块中查看。C5模块包含家族号信息，WDR备份的固件里为~id00C5.rpm，使用winhex或其它二进制编辑器打开C5模块，可以看到：从上图可以看到，此固件家族为PinnacleWD硬盘固件结构WD硬盘固件分为ROM和固件模块ROM：其中ROM保存于电路板中,有的电路板上有八脚的储存芯片保存ROM,有的保存在主芯片之中。保存在电路板上的一般为25F010一类的芯片，如果硬盘ROM刷死，可以使用编程器取下芯片进行编程。而对于在主芯片内有ROM，一旦刷死，只能通过COM进行编程。ROM之中包括0A；0B；0D；30；4F；47共六个模块。从备份的ROM文件中可以拆分出来。固件模块：WD的固件模块分得非常细，数量达数百个。其中，最重要的模块有：01模块：模块地址目录，如果换固件，要写模块，必须先写01模块，复位电源后才能写其它模块。01号模块所在的硬盘固件区地址是固定的，而其它模块的地址是由01模块规定的。如果写不进01模块，要么就是磁头损坏，要么就是固件不能用。28模块：自校准流程模块。WD硬盘维修用得最多的是PST流程，也就是我们常说的做自校准。由硬盘内置程序对硬盘进行全面优化，并扫描坏道到坏道表。28模块规定了PST应该怎么做，先做什么后做什么，要做哪些，如果一步出错又做哪一步等。硬盘厂家出于保密，出厂后28流程一般被清空或写入不适合的流程，在维修中我们要对28进行修改才行跑PST，这关系到维修的成功率。ID01=DIR(模块目录)ID02=参数/密码模块ID03=段位表ID04=段位表主备份ID05=段位表备用1ID06=段位表备用2ID07=段位表备用3ID0A=磁头地图ID0B=FlashROM目录ID0D=Flash配置ID0C=型号列表ID11=Overlay(ATA模块)ID12=引导程序ID13=引导程序ID14=引导程序ID15=引导程序ID17=两个扇区表(通常是空的)ID19=引导程序ID1B=引导程序ID1C=引导程序ID1C=表格ID1E=引导程序ID1F=引导程序ID20=SMART&当前日志ID21=SMART&当前日志ID22=SMART&当前日志ID23=SMART&日志清除ID24=SMART&主要日志ID25=SMARTLog80h-9FhHostvendorspecificID26=SMARTLogA0h-B7hDLGDIAGLogID28=自动校准流程ID29=表格1_0ID2A=表格1_1ID2D=SMARTLog-DumpRAMID2E=SMARTLog-DumpRAMID2F=OverlayID30=译码表:固件区ID31=译码表:P-LISTID32=译码表:G-LISTID33...
