泵房外墙吊篮施工方案VIP免费

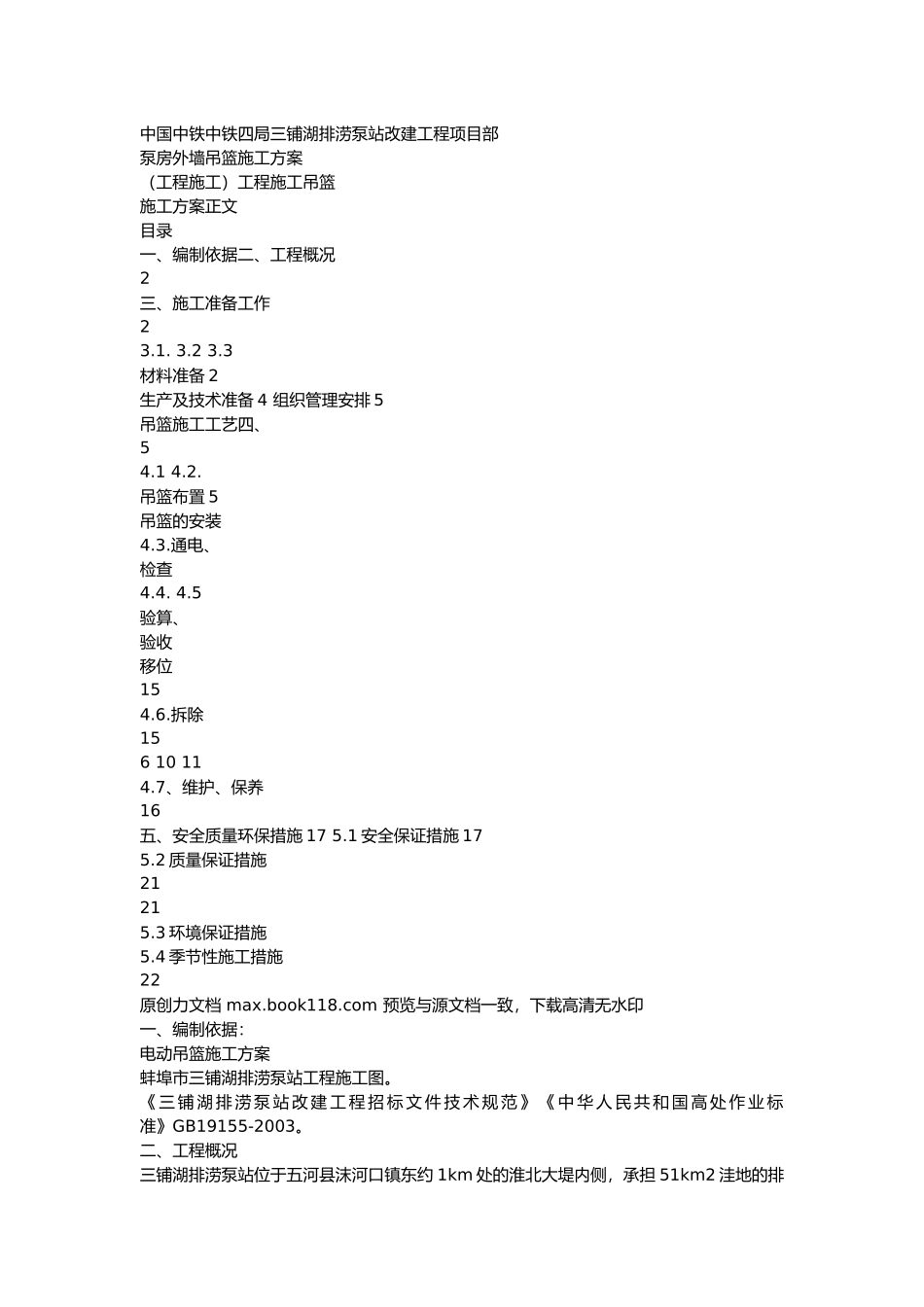

泵房外墙吊篮施工方案_第1页
1/10

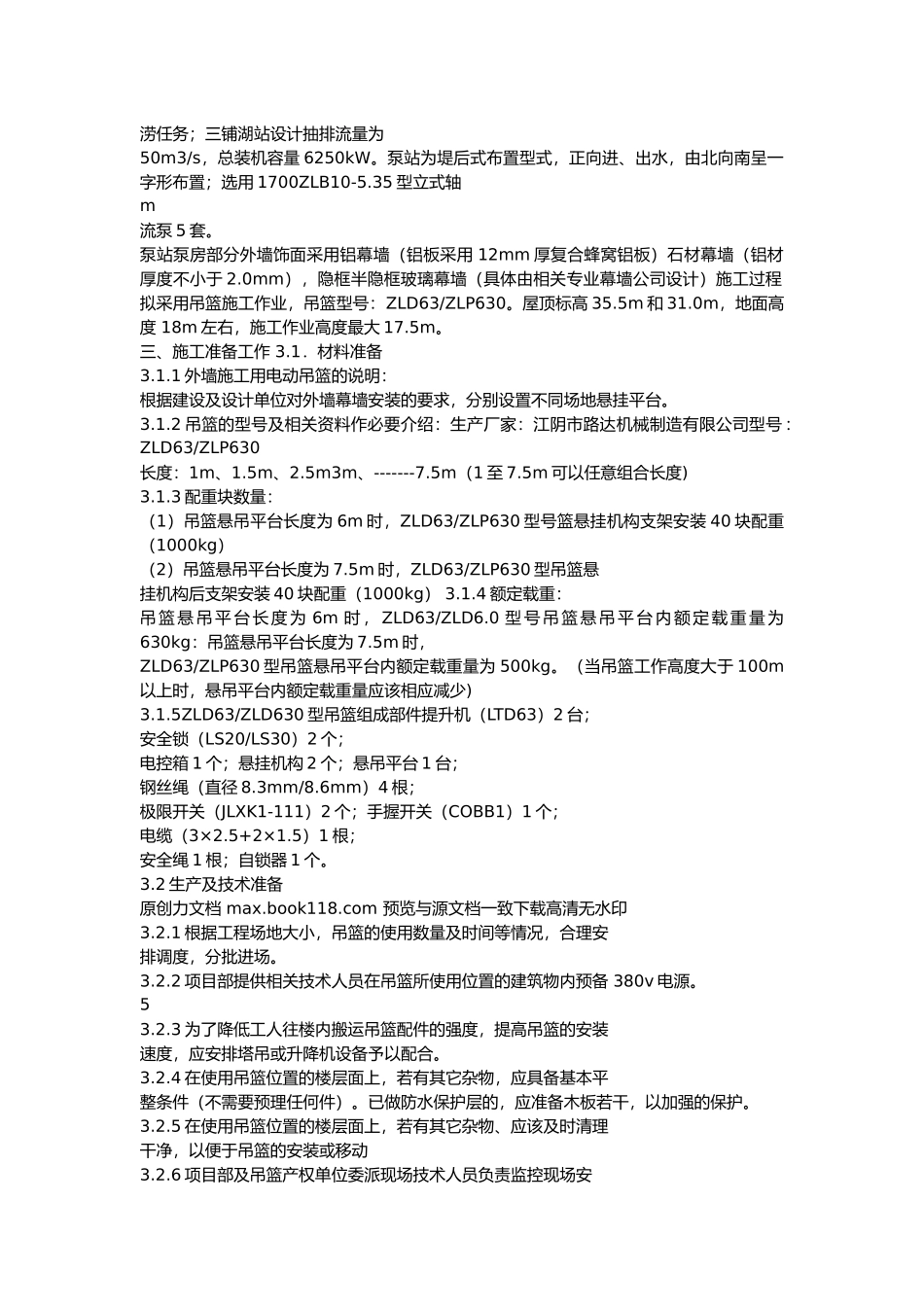

泵房外墙吊篮施工方案_第2页
2/10

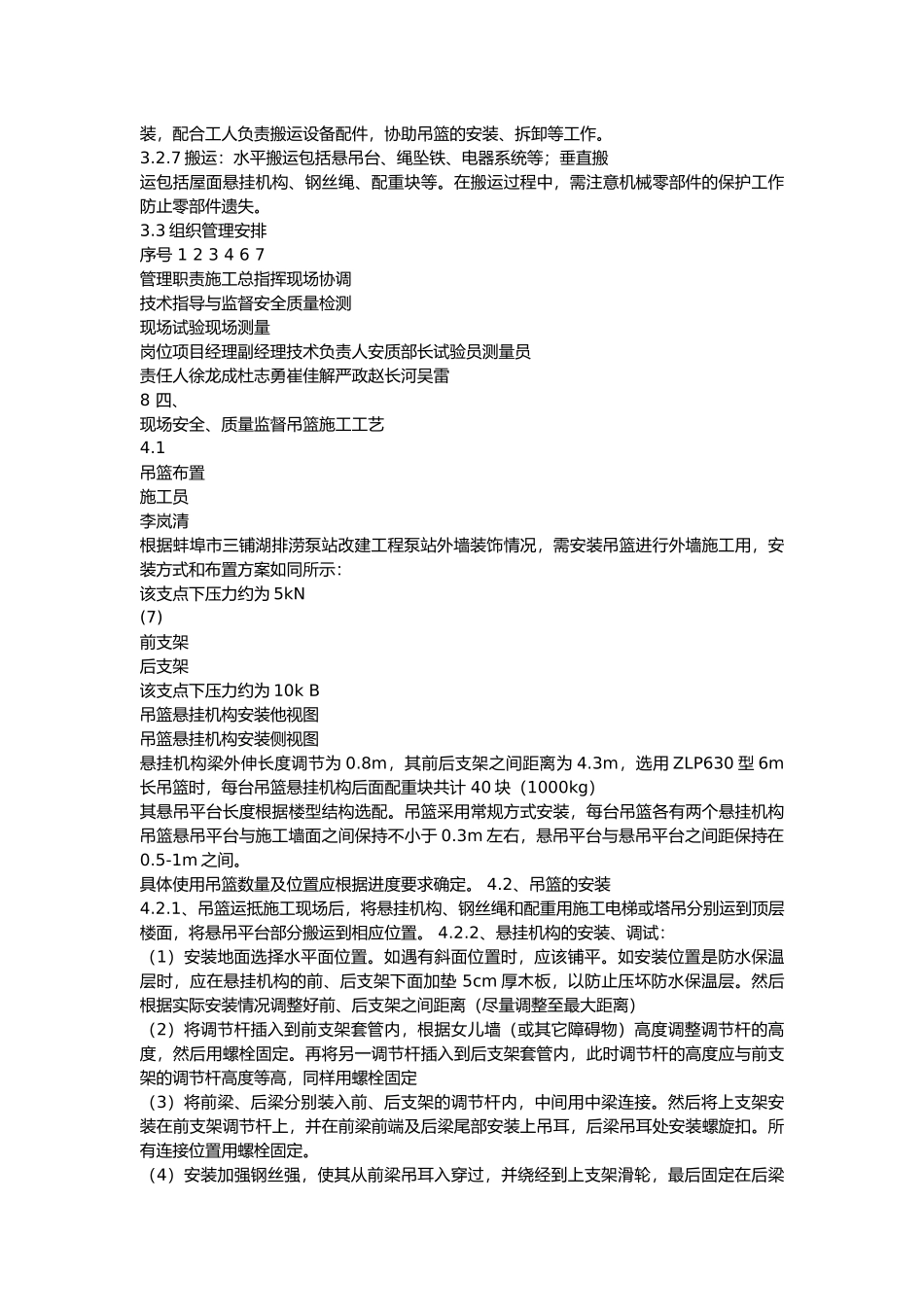

泵房外墙吊篮施工方案_第3页
3/10
中国中铁中铁四局三铺湖排涝泵站改建工程项目部泵房外墙吊篮施工方案(工程施工)工程施工吊篮施工方案正文目录一、编制依据二、工程概况2三、施工准备工作23.1.3.23.3材料准备2生产及技术准备4组织管理安排5吊篮施工工艺四、54.14.2.吊篮布置5吊篮的安装4.3.通电、检查4.4.4.5验算、验收移位154.6.拆除15610114.7、维护、保养16五、安全质量环保措施175.1安全保证措施175.2质量保证措施21215.3环境保证措施5.4季节性施工措施22原创力文档max.book118.com预览与源文档一致,下载高清无水印一、编制依据:电动吊篮施工方案蚌埠市三铺湖排涝泵站工程施工图。《三铺湖排涝泵站改建工程招标文件技术规范》《中华人民共和国高处作业标准》GB19155-2003。二、工程概况三铺湖排涝泵站位于五河县沫河口镇东约1km处的淮北大堤内侧,承担51km2洼地的排涝任务;三铺湖站设计抽排流量为50m3/s,总装机容量6250kW。泵站为堤后式布置型式,正向进、出水,由北向南呈一字形布置;选用1700ZLB10-5.35型立式轴m流泵5套。泵站泵房部分外墙饰面采用铝幕墙(铝板采用12mm厚复合蜂窝铝板)石材幕墙(铝材厚度不小于2.0mm),隐框半隐框玻璃幕墙(具体由相关专业幕墙公司设计)施工过程拟采用吊篮施工作业,吊篮型号:ZLD63/ZLP630。屋顶标高35.5m和31.0m,地面高度18m左右,施工作业高度最大17.5m。三、施工准备工作3.1.材料准备3.1.1外墙施工用电动吊篮的说明:根据建设及设计单位对外墙幕墙安装的要求,分别设置不同场地悬挂平台。3.1.2吊篮的型号及相关资料作必要介绍:生产厂家:江阴市路达机械制造有限公司型号:ZLD63/ZLP630长度:1m、1.5m、2.5m3m、-------7.5m(1至7.5m可以任意组合长度)3.1.3配重块数量:(1)吊篮悬吊平台长度为6m时,ZLD63/ZLP630型号篮悬挂机构支架安装40块配重(1000kg)(2)吊篮悬吊平台长度为7.5m时,ZLD63/ZLP630型吊篮悬挂机构后支架安装40块配重(1000kg)3.1.4额定载重:吊篮悬吊平台长度为6m时,ZLD63/ZLD6.0型号吊篮悬吊平台内额定载重量为630kg:吊篮悬吊平台长度为7.5m时,ZLD63/ZLP630型吊篮悬吊平台内额定载重量为500kg。(当吊篮工作高度大于100m以上时,悬吊平台内额定载重量应该相应减少)3.1.5ZLD63/ZLD630型吊篮组成部件提升机(LTD63)2台;安全锁(LS20/LS30)2个;电控箱1个;悬挂机构2个;悬吊平台1台;钢丝绳(直径8.3mm/8.6mm)4根;极限开关(JLXK1-111)2个;手握开关(COBB1)1个;电缆(3×2.5+2×1.5)1根;安全绳1根;自锁器1个。3.2生产及技术准备原创力文档max.book118.com预览与源文档一致下载高清无水印3.2.1根据工程场地大小,吊篮的使用数量及时间等情况,合理安排调度,分批进场。3.2.2项目部提供相关技术人员在吊篮所使用位置的建筑物内预备380v电源。53.2.3为了降低工人往楼内搬运吊篮配件的强度,提高吊篮的安装速度,应安排塔吊或升降机设备予以配合。3.2.4在使用吊篮位置的楼层面上,若有其它杂物,应具备基本平整条件(不需要预理任何件)。已做防水保护层的,应准备木板若干,以加强的保护。3.2.5在使用吊篮位置的楼层面上,若有其它杂物、应该及时清理干净,以便于吊篮的安装或移动3.2.6项目部及吊篮产权单位委派现场技术人员负责监控现场安装,配合工人负责搬运设备配件,协助吊篮的安装、拆卸等工作。3.2.7搬运:水平搬运包括悬吊台、绳坠铁、电器系统等;垂直搬运包括屋面悬挂机构、钢丝绳、配重块等。在搬运过程中,需注意机械零部件的保护工作防止零部件遗失。3.3组织管理安排序号123467管理职责施工总指挥现场协调技术指导与监督安全质量检测现场试验现场测量岗位项目经理副经理技术负责人安质部长试验员测量员责任人徐龙成杜志勇崔佳解严政赵长河吴雷8四、现场安全、质量监督吊篮施工工艺4.1吊篮布置施工员李岚清根据蚌埠市三铺湖排涝泵站改建工程泵站外墙装饰情况,需安装吊篮进行外墙施工用,安装方式和布置方案如同所示:该支点下压力约为5kN(7)前支架后支架该支点下压力约为10kB吊篮悬挂机构安装他视图吊篮悬挂机构安装侧视图悬挂机构梁外伸长度调节为0.8m,其前后支架之间距离为4.3m,选用ZLP630型6m长吊篮时,...
