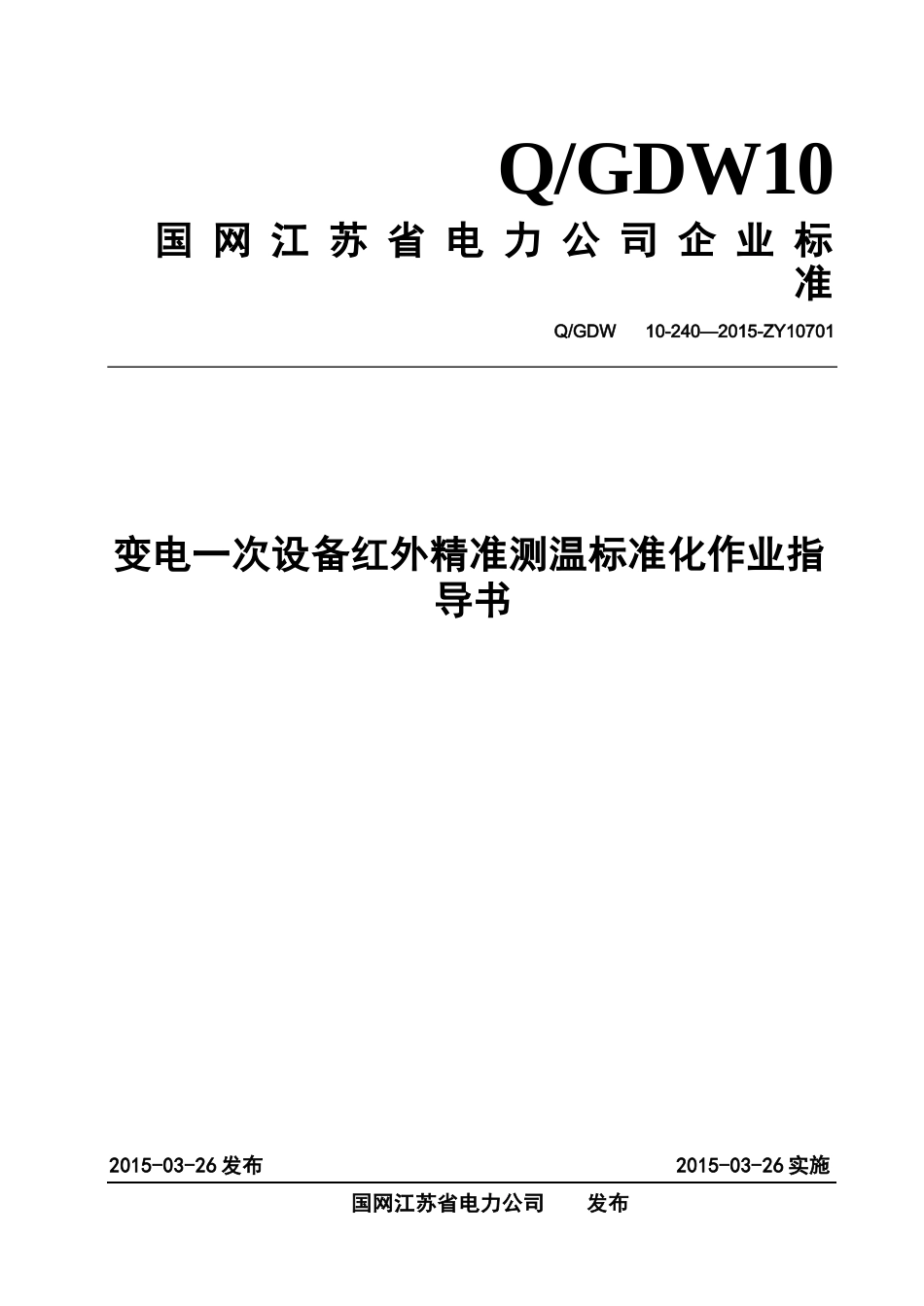

Q/GDW10国网江苏省电力公司企业标准Q/GDW10-240—2015-ZY10701变电一次设备红外精准测温标准化作业指导书2015-03-26发布2015-03-26实施国网江苏省电力公司发布Q/GDW10-240—2015-ZY10701目次1范围.............................................................................32规范性引用文件....................................................................33术语和定义........................................................................34试(检)验前准备..................................................................34.1准备工作安排.................................................................34.2劳动组织及人员要求...........................................................44.2.1劳动组织...............................................................44.2.2人员要求..................................................................44.3工器具与仪器仪表.............................................................54.4技术资料......................................................................54.5试(检)验原理图.............................................................64.6风险分析与预防控制措施.......................................................65试(检)验作业流程图.............................................................66试(检)验项目及作业标准..........................................................87报告与记录......................................................................128绩效指标.......................................................................12Q/GDW10-240—2015-ZY10701变电一次设备红外精准测温标准化作业指导书1范围本标准化作业指导书规定了变电一次设备红外精准测温标准化作业的检修前准备、检修流程图、检修程序与作业规范、风险分析与预控措施、报告与记录、绩效指标等内容。本标准化作业指导书适用于变电一次设备红外精准测温标准化作业。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T19870工业检测型红外热像仪GB50150-2006电气装置安装工程电气设备交接试验标准DL/T664-2008带电设备红外诊断技术应用导则DL/T969-2005变电站运行导则Q/GDW1168-2013输变电设备状态检修试验规程Q/GDW1799.1-2013电力安全工作规程第1部分：变电部分苏电运检[2013]1702号加强重要变电站管理实施细则电运检[2014]60号变电设备带电检测工作实施细则(试行)3术语和定义下列术语和定义适用于本标准化作业指导书。3.1温升被测设备表面温度和环境温度参照体表面温度之差。3.2温差不同被测设备或同一被测设备不同部位之间的温度差。3.3环境温度参照体用来采集环境温度的物体。它不一定具有当时的真实环境温度，但具有与被检测设备相似的物理属性，并与被检测设备处于相似的环境之中。3.4相对温差两个对应测点之间的温差与其中较热点的温升之比的百分数。相对温差δt,可用下式求出：δt=(T1-T2)/T1*100%=(T1-T2)/(T1-TO)*100%式中：T1和T1——发热点的温升和温度；T2和T2——正常相对应点的温升和温度；T0——环境温度参照体的温度。3.5精确检测主要用于对全站主设备精确测温并记录所有设备红外热像，以及检测电压致热型和部分电流致热型设备的内部缺陷，以便对设备的故障进行精确判断。4试(检)验前准备4.1准备工作安排3Q/GDW10-240—2015-ZY10701根据工作安排合理开展准备工作，准备工作内容、标准见表1。表1准备工作安排√序号内容标准备注1检测工作计划编制：应根据检测周期，并结合(年度、月度)设备停电检修计划提前安排。检测周期：500kV及以上变电站每年三次，迎峰度夏前、迎峰度夏期间、迎峰度夏后各一次；其他变电站每年两次，迎峰度夏前、迎峰度夏期间各一次。(参见《变电设备带电检测工作实施细则(试...
