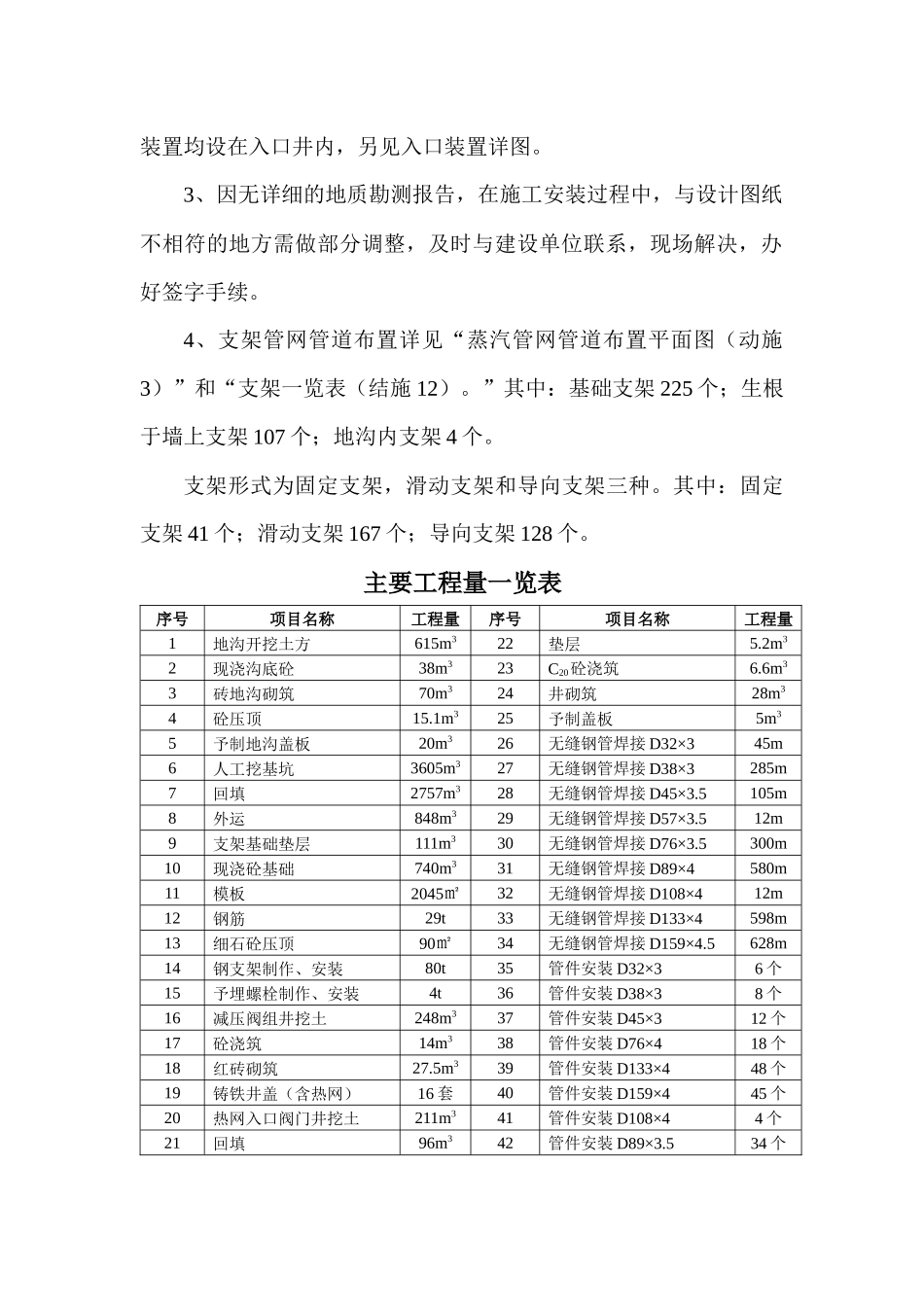

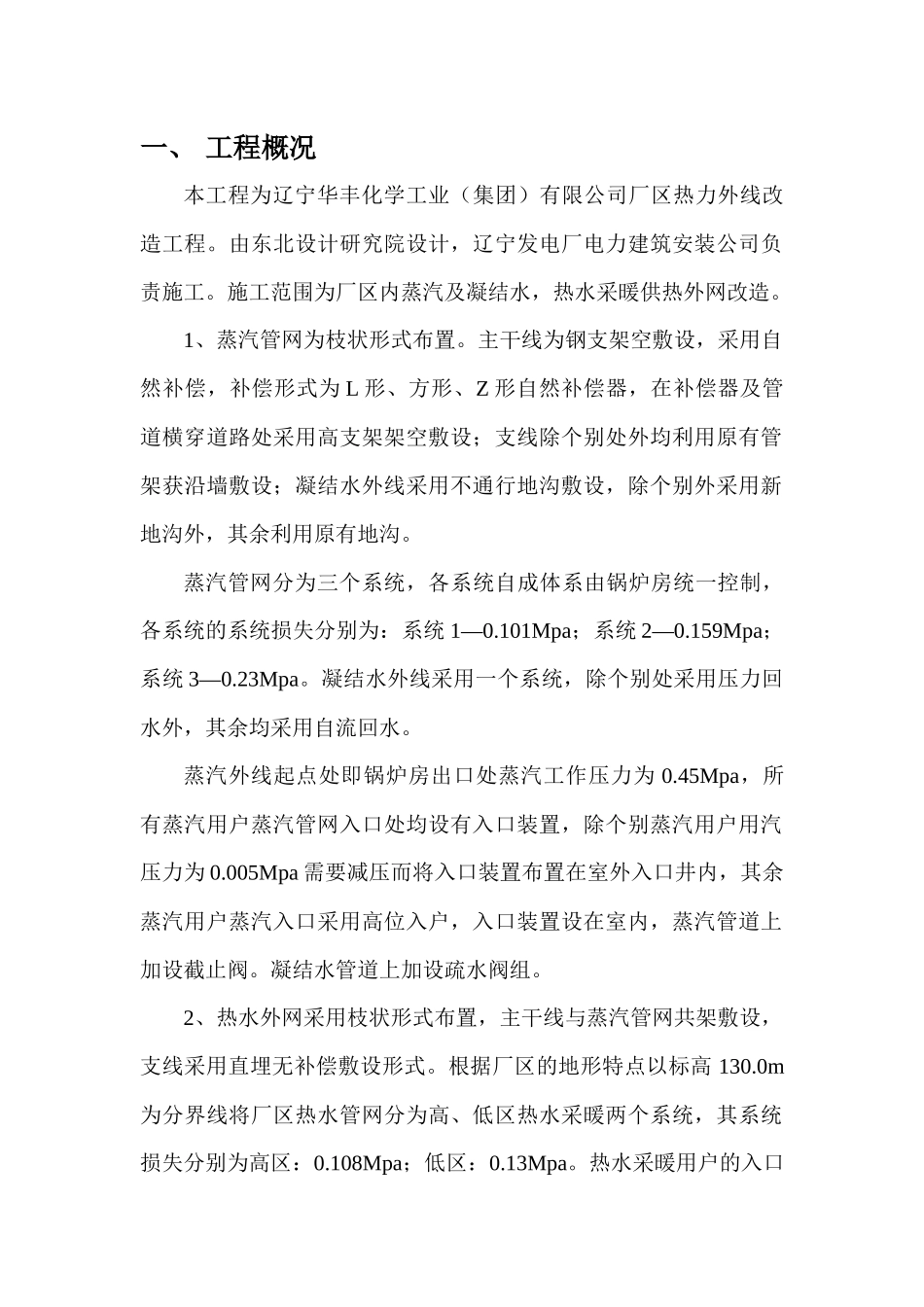

一、 工程概况本工程为辽宁华丰化学工业（集团）有限公司厂区热力外线改造工程。由东北设计研究院设计，辽宁发电厂电力建筑安装公司负责施工。施工范围为厂区内蒸汽及凝结水，热水采暖供热外网改造。1、蒸汽管网为枝状形式布置。主干线为钢支架空敷设，采用自然补偿，补偿形式为 L 形、方形、Z 形自然补偿器，在补偿器及管道横穿道路处采用高支架架空敷设；支线除个别处外均利用原有管架获沿墙敷设；凝结水外线采用不通行地沟敷设，除个别外采用新地沟外，其余利用原有地沟。蒸汽管网分为三个系统，各系统自成体系由锅炉房统一控制，各系统的系统损失分别为：系统 1—0.101Mpa；系统 2—0.159Mpa；系统 3—0.23Mpa。凝结水外线采用一个系统，除个别处采用压力回水外，其余均采用自流回水。蒸汽外线起点处即锅炉房出口处蒸汽工作压力为 0.45Mpa，所有蒸汽用户蒸汽管网入口处均设有入口装置，除个别蒸汽用户用汽压力为 0.005Mpa 需要减压而将入口装置布置在室外入口井内，其余蒸汽用户蒸汽入口采用高位入户，入口装置设在室内，蒸汽管道上加设截止阀。凝结水管道上加设疏水阀组。2、热水外网采用枝状形式布置，主干线与蒸汽管网共架敷设，支线采用直埋无补偿敷设形式。根据厂区的地形特点以标高 130.0m为分界线将厂区热水管网分为高、低区热水采暖两个系统，其系统损失分别为高区：0.108Mpa；低区：0.13Mpa。热水采暖用户的入口装置均设在入口井内，另见入口装置详图。3、因无详细的地质勘测报告，在施工安装过程中，与设计图纸不相符的地方需做部分调整，及时与建设单位联系，现场解决，办好签字手续。4、支架管网管道布置详见“蒸汽管网管道布置平面图（动施3）”和“支架一览表（结施 12）。”其中：基础支架 225 个；生根于墙上支架 107 个；地沟内支架 4 个。支架形式为固定支架，滑动支架和导向支架三种。其中：固定支架 41 个；滑动支架 167 个；导向支架 128 个。主要工程量一览表序号项目名称工程量序号项目名称工程量1地沟开挖土方615m322垫层5.2m32现浇沟底砼38m323C20砼浇筑6.6m33砖地沟砌筑70m324井砌筑28m34砼压顶15.1m325予制盖板5m35予制地沟盖板20m326无缝钢管焊接 D32×345m6人工挖基坑3605m327无缝钢管焊接 D38×3285m7回填2757m328无缝钢管焊接 D45×3.5105m8外运848m329无缝钢管焊接 D57×3.512m9支架基础垫层111m330无缝钢管焊接 D76×3.5300m10现浇砼基础740m331无缝钢管焊接 D89×4580m11模板...
