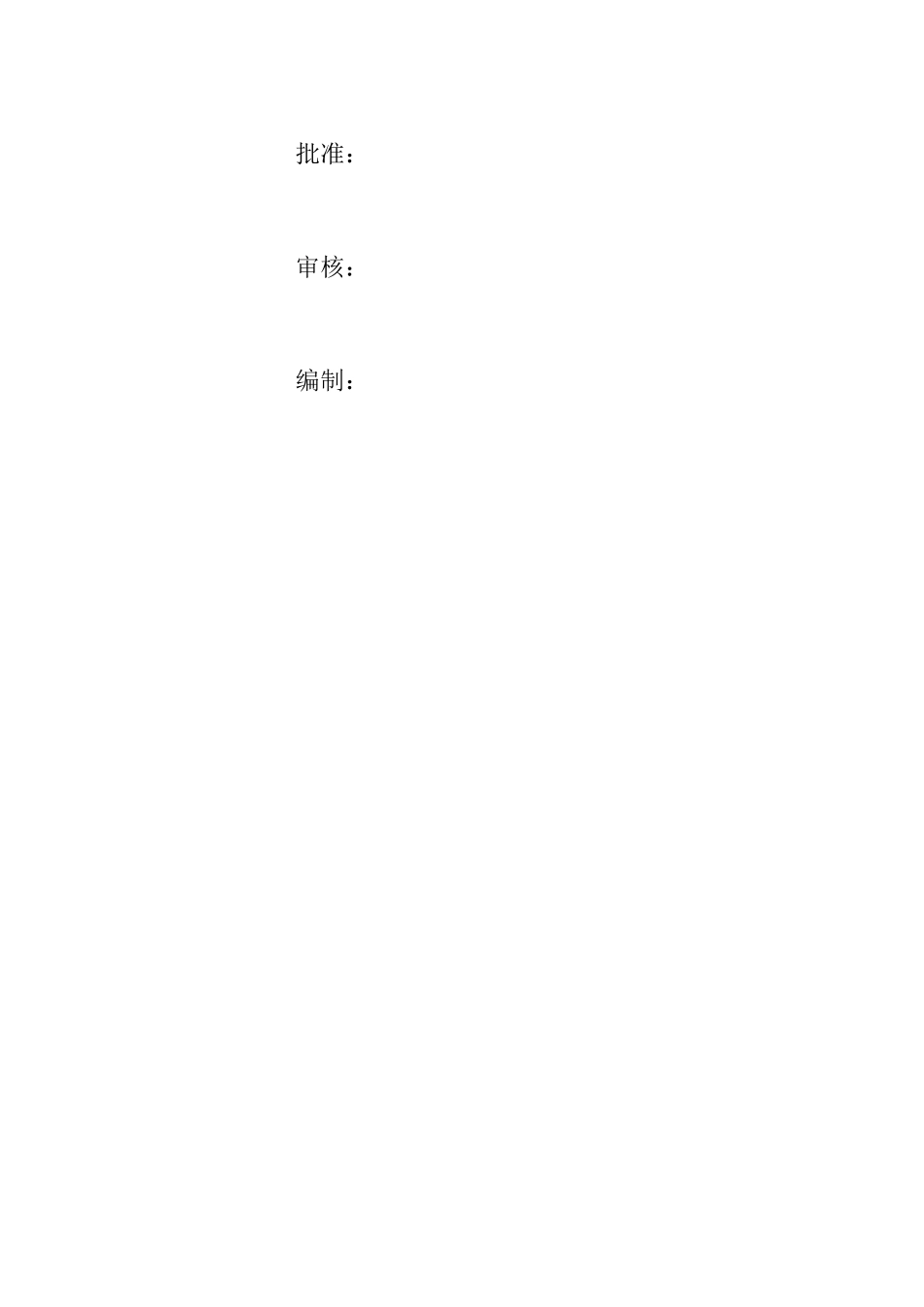

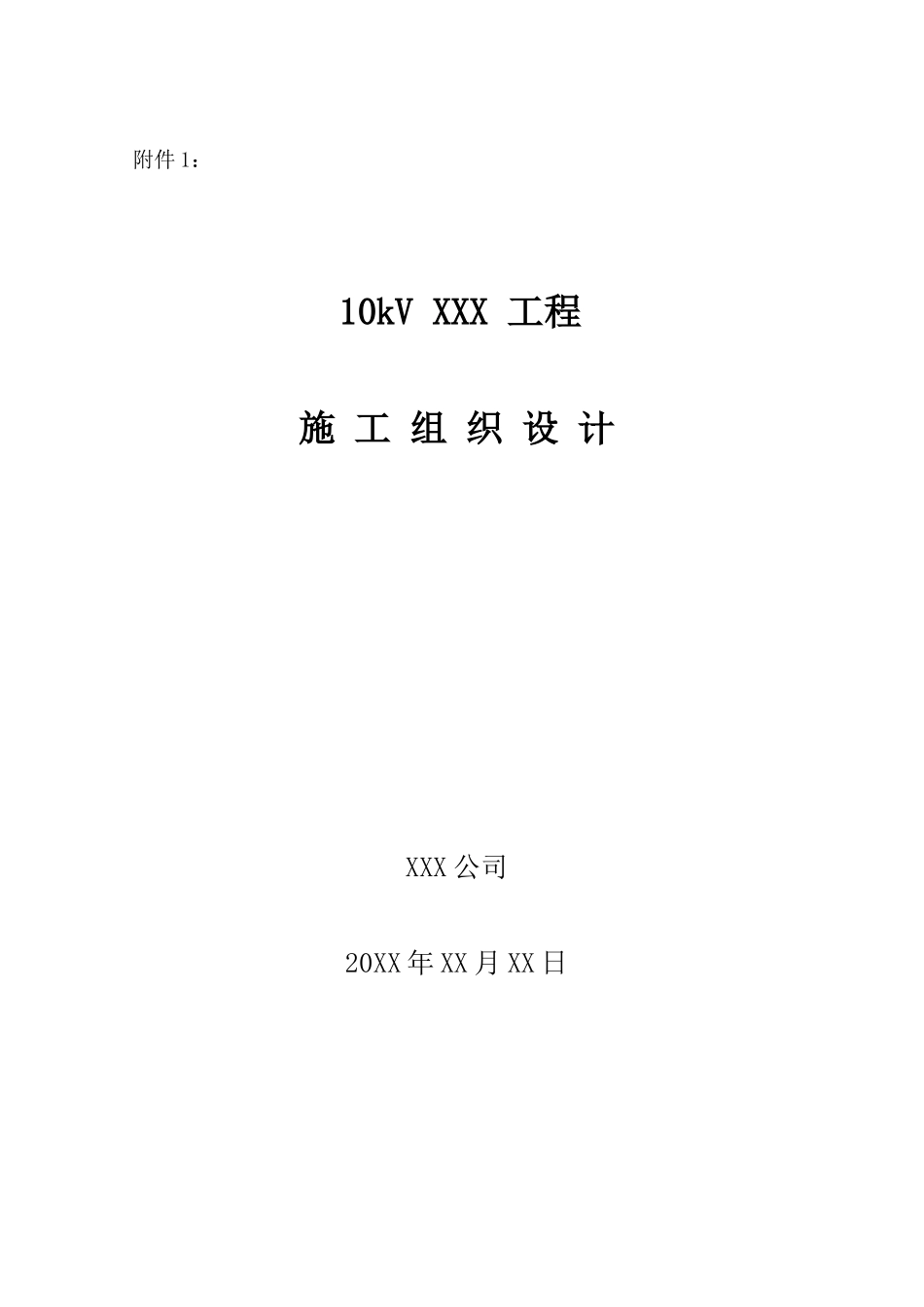

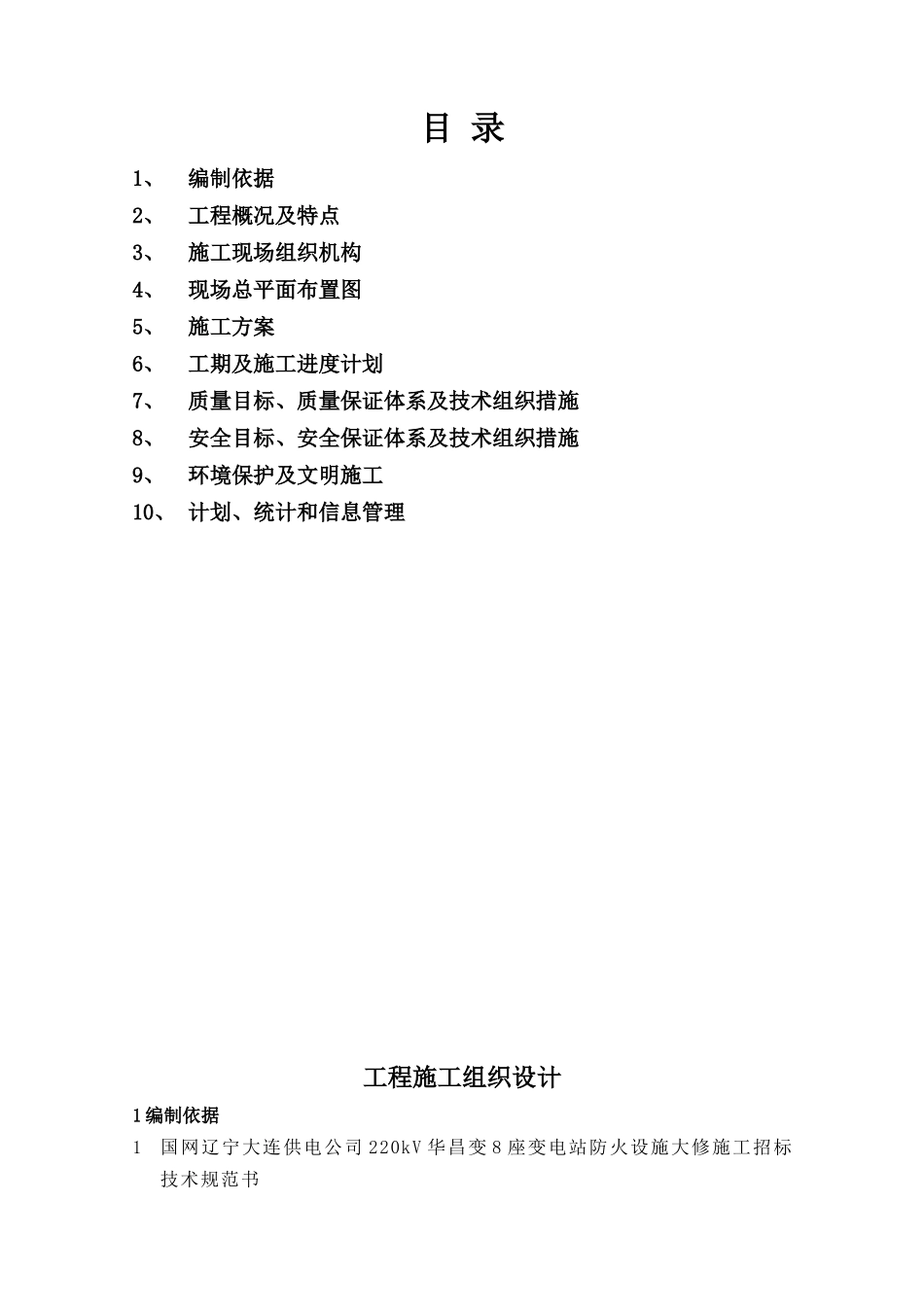

附件 1：10kV XXX 工程施 工 组 织 设 计 XXX 公司20XX 年 XX 月 XX 日批准：审核：编制：目 录1、编制依据2、工程概况及特点3、施工现场组织机构4、现场总平面布置图5、施工方案6、工期及施工进度计划7、质量目标、质量保证体系及技术组织措施8、安全目标、安全保证体系及技术组织措施9、环境保护及文明施工10、 计划、统计和信息管理工程施工组织设计1 编制依据1国网辽宁大连供电公司 220kV 华昌变 8 座变电站防火设施大修施工招标技术规范书2《火力发电厂与变电所设计防火规范》 GB 50229－2006 3《电力工程电缆设计规范》 GB50217-20074《电缆防火措施和施工验收规范》 DLGJ154-20005《电力设备典型消防规程》 DL 5027－93 6《水利水电工程设计防火规范》 SDJ 278－90 7《国家电网公司电力安全工作规程》 2 工程概况及特点2.1 工程简述：1、本工程对 220kV 大连、振兴路、陆港、华昌、淮河、曹屯、北石洞、东兴 8 座变电站低压电缆与控制电缆进行隔离及防火包封、加装防火槽盒及喷涂防火涂料,电缆沟按照要求加装防火墙。2、防火涂料喷涂 3800 公斤。3、防火墙设置 175 处。4、电缆防火槽盒加装 5570 延米。2.2 工程技术准备1、施工单位作业人员应有防火封堵施工经验，熟悉防火封堵的技术要求。2、施工人员必须通过安全教育。3、施工人员应熟悉电缆施工规范及验收规范。4、熟悉相关的施工图纸及现场施工环境。5、施工人员必须按规范施工。6、所有的防火材料必须有合格证书。3 施工方法和工艺要求：1、 材料准备统计安装位置、安装方式,确定所需的防火槽盒、有机堵料、无机堵料、耐火隔板、防火涂料的安装数量；材料到货后进行外观检查,有机堵料不氧化、不冒油、软硬度适度；无机堵料不结块、无杂质；防火槽盒平整光洁、厚度均匀。防火材料必须具有合格检测报告，并通过消防主管部门鉴定,并取得消防产品登记备案证书。2、施工工艺(1)防火槽盒的施工：除尘及油污 安装防火槽盒 有机（无机）防火堵料封堵 捆扎固定阻燃槽盒 修整及验收。1 按照电缆桥架的宽、高及阻燃段设计长度安装防火槽盒。2.电缆防火段除净灰尘及油污后铺设于阻燃槽盒内。3.用有机（无机）堵料填充电缆之间，以对侧不透光达到密实均匀、厚度平滑为原则。4. 每两米槽盒为一施工段，两段内塞堵 200mm 的有机防火堵料，用螺栓上紧固定防火隔板。(2)防火涂料的施工 ： 1.施工前清洁电缆表面的灰尘、油污。涂刷前将涂料...
