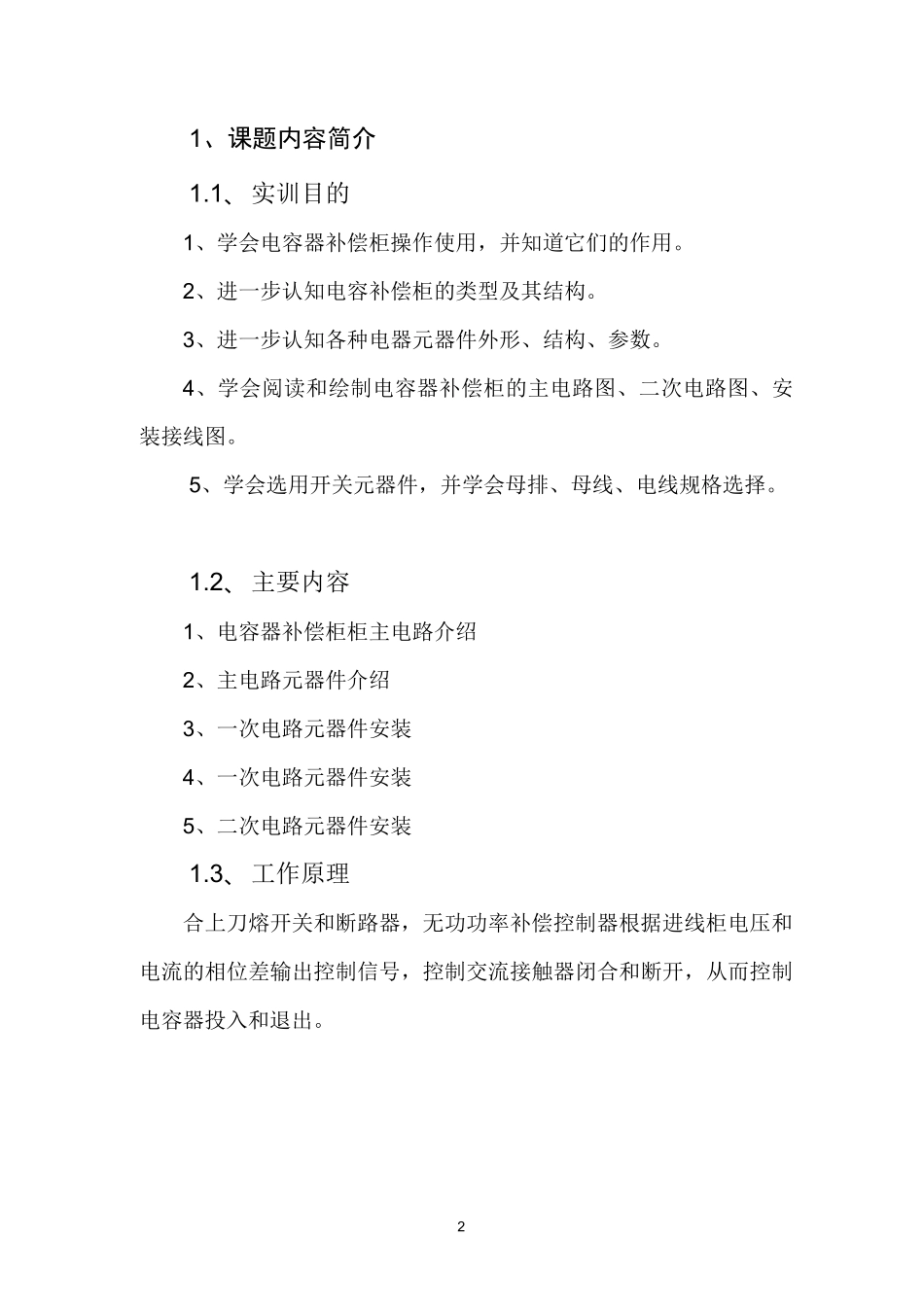

11、课题内容简介1.1、实训目的…………………………………………………………21.2、主要内容…………………………………………………………21.3、工作原理…………………………………………………………22、电容器补偿柜的及其作用2.1、电容器柜功能及其结构…………………………………………32.2、电容器补偿柜的作用……………………………………………33、一次电路原理分析及安装3.1、电容器柜一次电路原理介绍……………………………………43.2、一次电路的工作原理过程………………………………………43.3、元器件的作用分析………………………………………………53.4、一次电路的的安装图……………………………………………93.5、一次电路连接母线安装及其安装实物图………………………104、二次回路原理图分析及安装4.1、二次原理图………………………………………………………164.2、二次电路工作原理的过程………………………………………174.3、二次电路元器件布置图…………………………………………174.4、二次电路安装接线图……………………………………………184.5、二次电路的安装工艺……………………………………………184.6、安装步骤…………………………………………………………195、绝缘电阻测试、介电强度试验5.1、以500伏绝缘摇表测试法测试绝缘电阻………………………205.2、工频及冲击耐压…………………………………………………20附1图表……………………………………………………………21保护电路有效性绝缘电阻及交流耐压6、心得体会………………………………………………………………227、结束语…………………………………………………………………2321、课题内容简介1.1、实训目的1、学会电容器补偿柜操作使用，并知道它们的作用。2、进一步认知电容补偿柜的类型及其结构。3、进一步认知各种电器元器件外形、结构、参数。4、学会阅读和绘制电容器补偿柜的主电路图、二次电路图、安装接线图。5、学会选用开关元器件，并学会母排、母线、电线规格选择。1.2、主要内容1、电容器补偿柜柜主电路介绍2、主电路元器件介绍3、一次电路元器件安装4、一次电路元器件安装5、二次电路元器件安装1.3、工作原理合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。32、电容器补偿柜的及其作用42.1、电容器柜功能及其结构2.2、电容器补偿柜的作用电容补偿柜的作用是提高负载功率因数，降低无功功率，提高供电设备的效率；电容柜是否正常工作可通过功率因数表的读数判断，功率因数表读数如果在0.9左右可视为工作正常。3、一次电路原理分析及安装TBK开关电流互感器热继电器交流电容器外部结构内部结构53.1、电容器柜一次电路原理介绍卓JR36-208*(BSMJ-0.4-10-3)电容补偿柜3.2、一次电路的工作原理过程合上刀熔开关和断路器，无功功率补偿控制器根据进线柜电压和电流的相位差输出控制信号，控制交流接触器闭合和断开，从而控制电容器投入和退出。3.3、元器件的作用分析HH15-160ABH-O.66150/5主电路图800*800*22∞GCS-14DZ47-D32VCJ19-326HH15-160A刀熔开关HH15（QSA）系列开关熔断器组集负荷开关和熔断器短路保护功能于一体，结构紧凑，使用安全，主要用于具有高短路电流的配电和电动机电路中作为电源开关和应急开关，并作电缆的短路保护，由于开关手柄为旋转操作，特别适用于抽屉式开关柜中安装使用。本开关系列全封闭结构，由接触系统、操作机构、手柄三部分组成。由动、静触头及灭弧装置组成的接触系统均组装在由新型耐弧工程塑料制成的封闭壳体内，达到零飞弧；其工作性能的稳定、可靠，并在寿命期内无需用户维护或更换零件。配用的高分断能力刀型触头熔断体串接在触头之间，当开关处于断开位置时，其外露导电部件均不带电，确保维修和更换熔断体的安全性（打开柜门开关处于断开状态）。开关具有弹簧储能的操作机构，手柄操作方式系旋转操作，开关分、合动作靠弹簧力完成，均与人力无关，保证其动作的可靠与稳定。HY1.5低压避雷器HY1.5W-0.28/1.3,HY1.5W-0.5/2.6低压...
