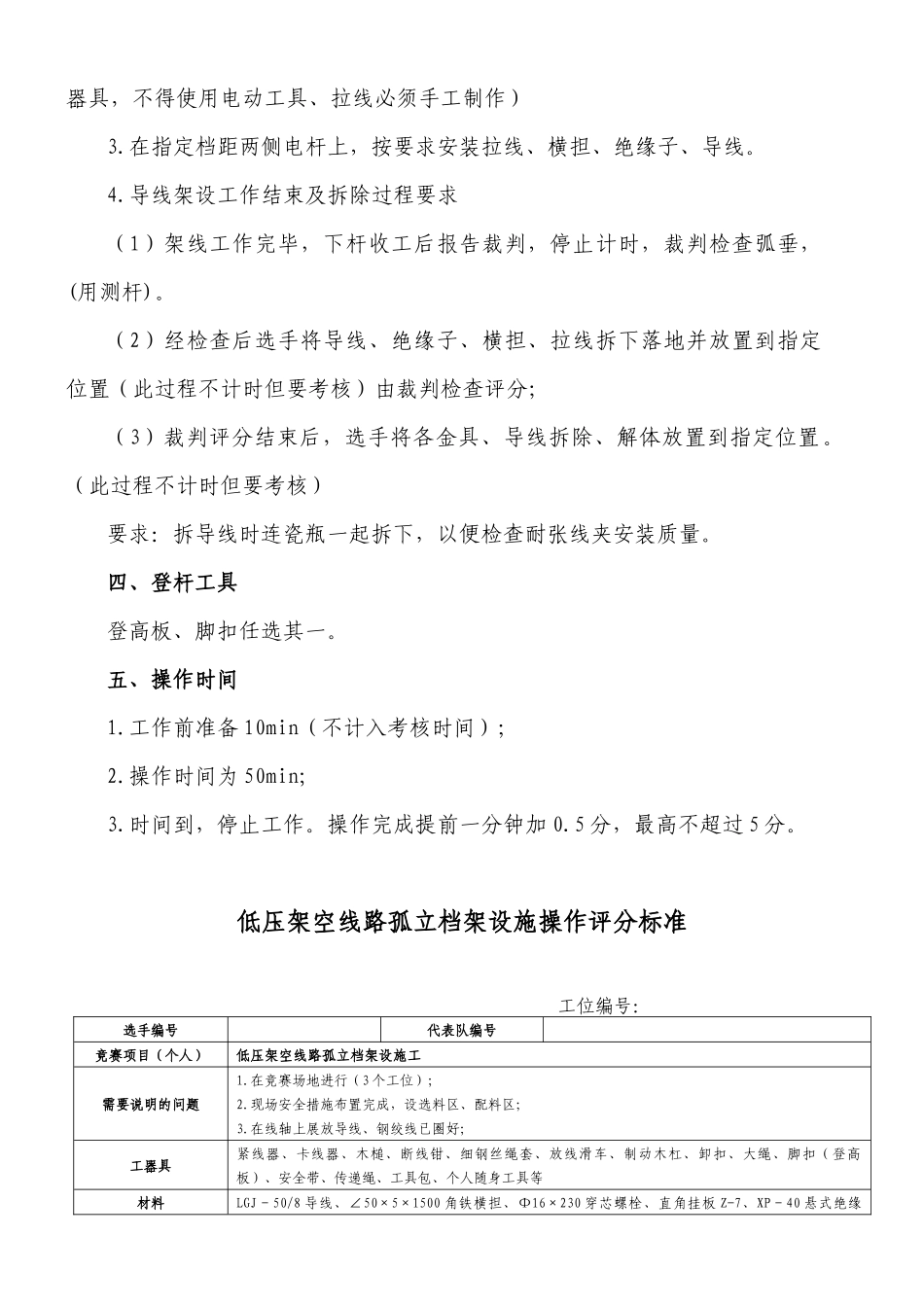

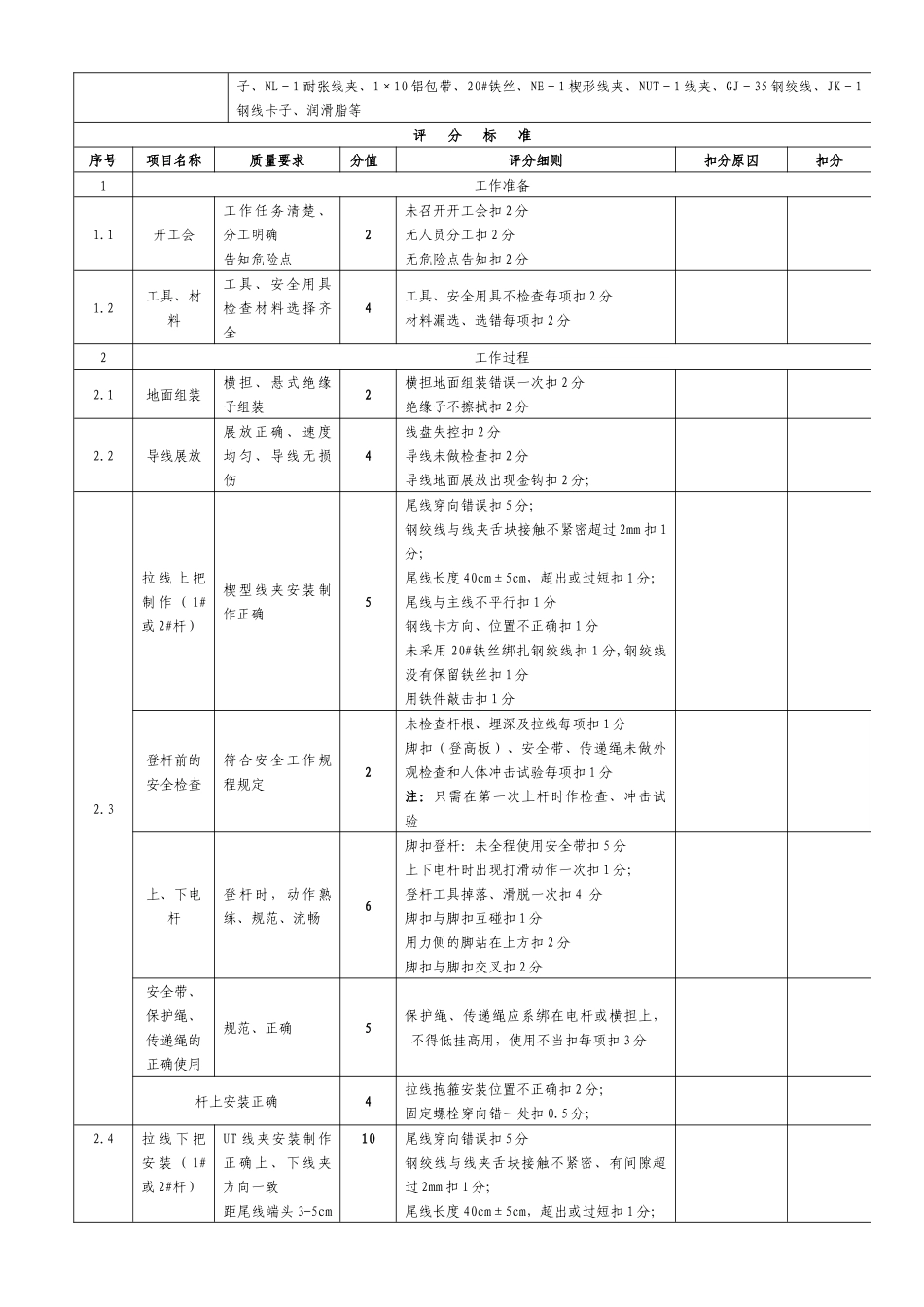

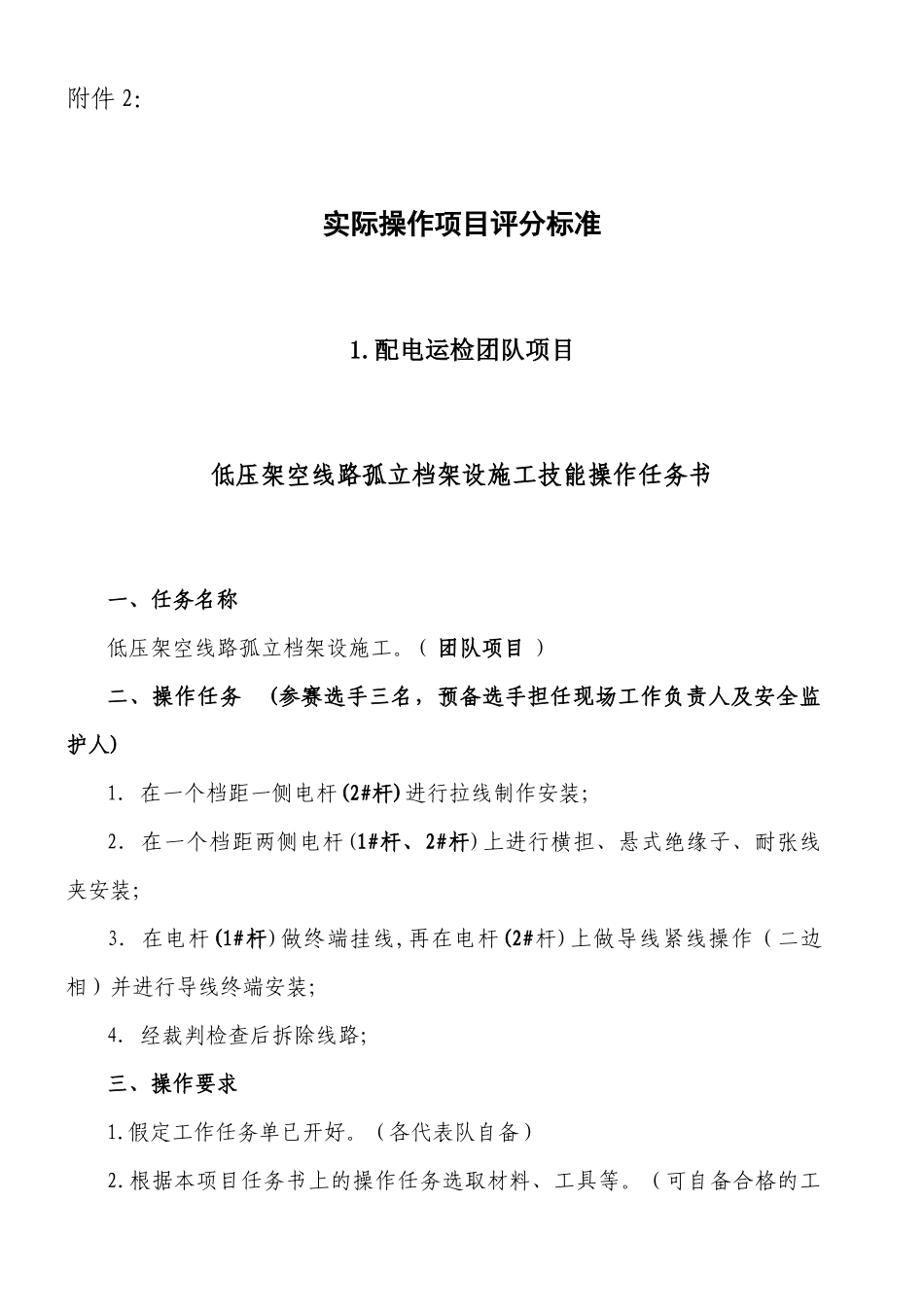

附件 2:实际操作项目评分标准1.配电运检团队项目低压架空线路孤立档架设施工技能操作任务书一、任务名称低压架空线路孤立档架设施工。( 团队项目 )二、操作任务 (参赛选手三名,预备选手担任现场工作负责人及安全监护人)1.在一个档距一侧电杆(2#杆)进行拉线制作安装;2.在一个档距两侧电杆(1#杆、2#杆)上进行横担、悬式绝缘子、耐张线夹安装;3.在电杆(1#杆)做终端挂线,再在电杆(2#杆)上做导线紧线操作(二边相)并进行导线终端安装;4.经裁判检查后拆除线路;三、操作要求1.假定工作任务单已开好。(各代表队自备)2.根据本项目任务书上的操作任务选取材料、工具等。(可自备合格的工器具,不得使用电动工具、拉线必须手工制作)3.在指定档距两侧电杆上,按要求安装拉线、横担、绝缘子、导线。4.导线架设工作结束及拆除过程要求(1)架线工作完毕,下杆收工后报告裁判,停止计时,裁判检查弧垂,(用测杆)。(2)经检查后选手将导线、绝缘子、横担、拉线拆下落地并放置到指定位置(此过程不计时但要考核)由裁判检查评分;(3)裁判评分结束后,选手将各金具、导线拆除、解体放置到指定位置。(此过程不计时但要考核)要求:拆导线时连瓷瓶一起拆下,以便检查耐张线夹安装质量。四、登杆工具登高板、脚扣任选其一。五、操作时间1.工作前准备 10min(不计入考核时间);2.操作时间为 50min;3.时间到,停止工作。操作完成提前一分钟加 0.5 分,最高不超过 5 分。低压架空线路孤立档架设施操作评分标准工位编号:选手编号代表队编号竞赛项目(个人)低压架空线路孤立档架设施工需要说明的问题1.在竞赛场地进行(3 个工位);2.现场安全措施布置完成,设选料区、配料区;3.在线轴上展放导线、钢绞线已圈好;工器具紧线器、卡线器、木槌、断线钳、细钢丝绳套、放线滑车、制动木杠、卸扣、大绳、脚扣(登高板)、安全带、传递绳、工具包、个人随身工具等材料LGJ-50/8 导线、∠50×5×1500 角铁横担、Φ16×230 穿芯螺栓、直角挂板 Z-7、XP-40 悬式绝缘子、NL-1 耐张线夹、1×10 铝包带、20#铁丝、NE-1 楔形线夹、NUT-1 线夹、GJ-35 钢绞线、JK-1钢线卡子、润滑脂等评 分 标 准序号项目名称质量要求分值评分细则扣分原因扣分1工作准备1.1开工会工作任务清楚、分工明确告知危险点2未召开开工会扣 2 分无人员分工扣 2 分无危险点告知扣 2 分1.2工具、材料工具、安全用具检查材料选择齐全4工具、安全用具不检查每...
