单层工业厂房结构吊装施工组织设计(DOC38页)

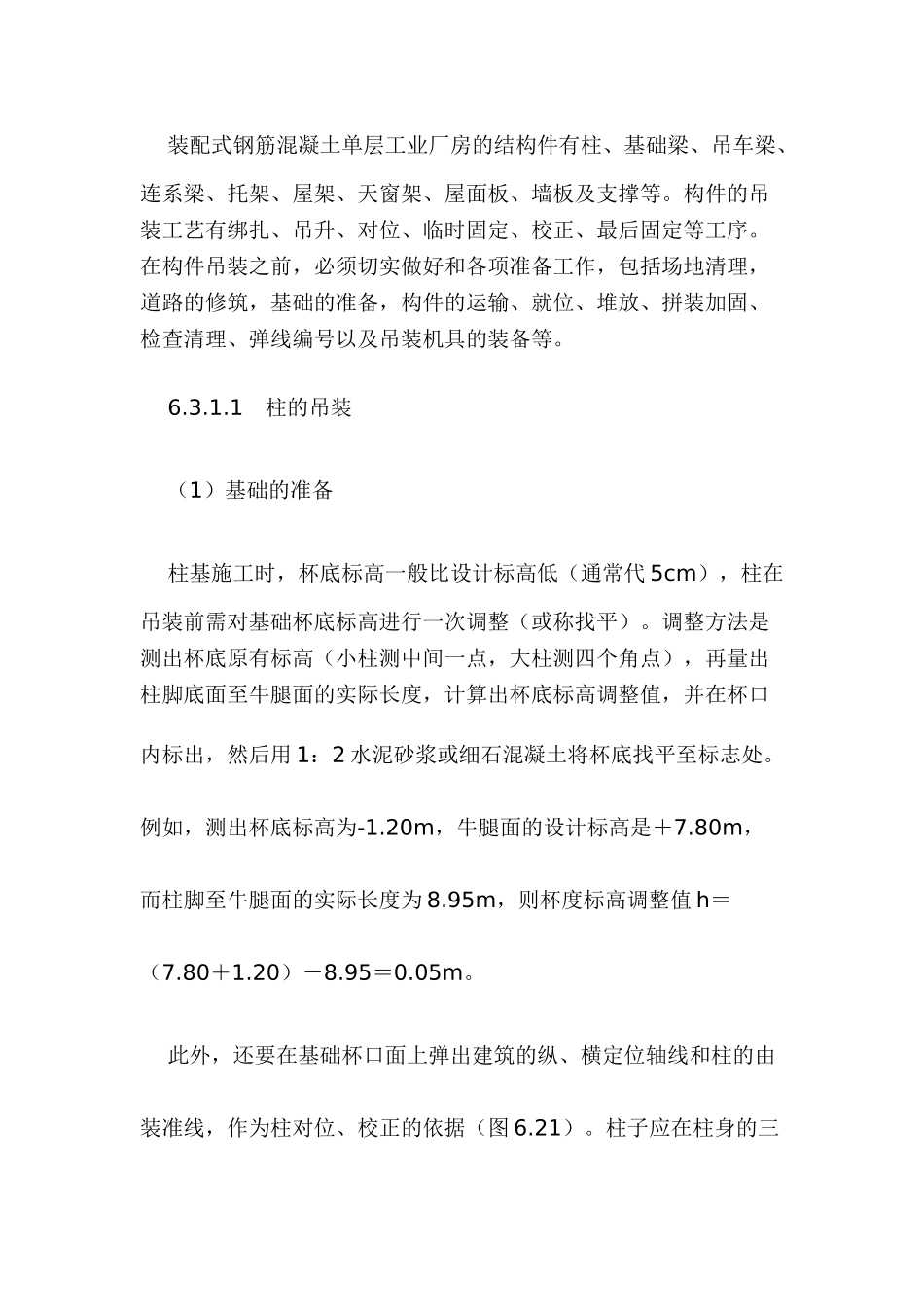

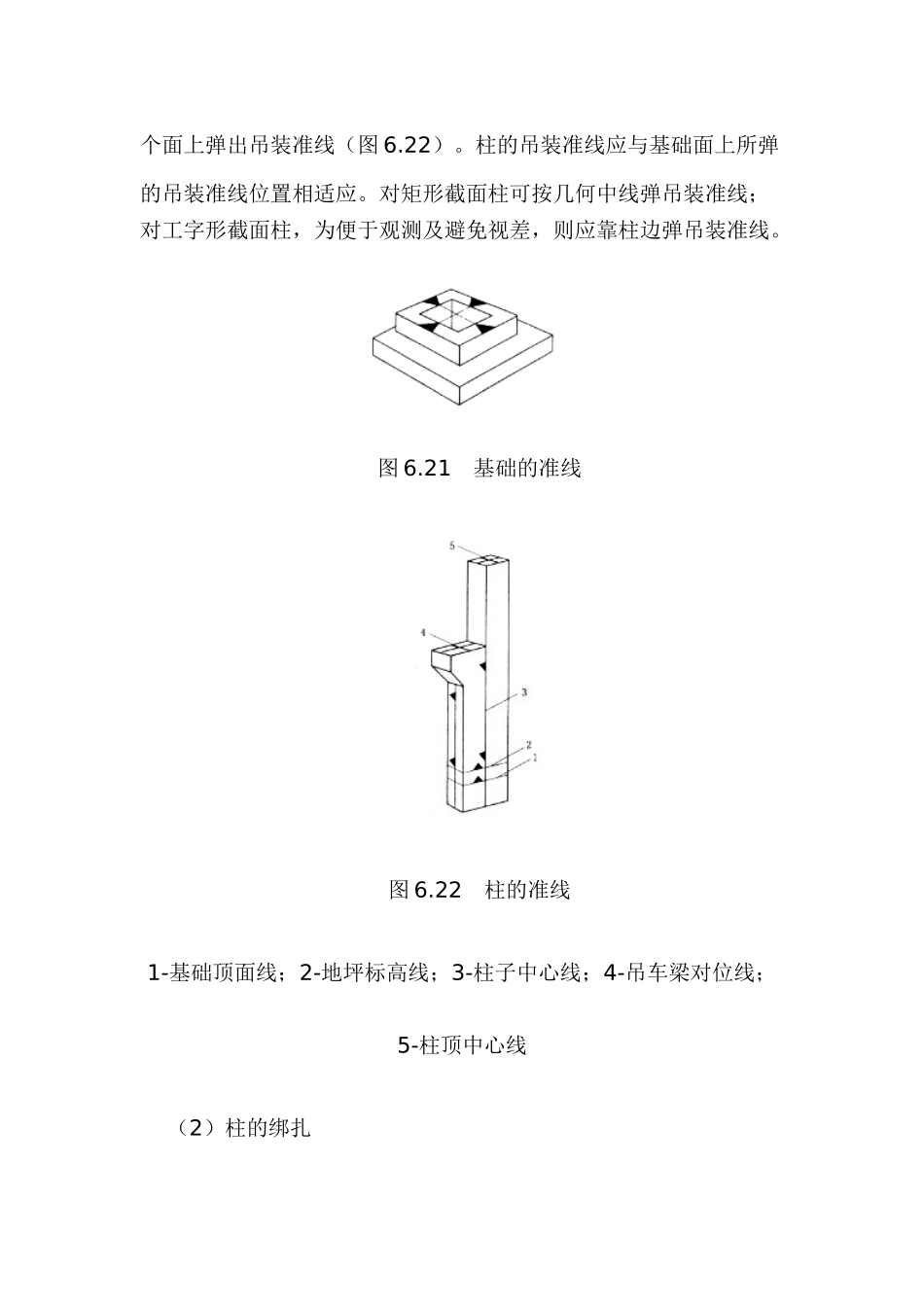

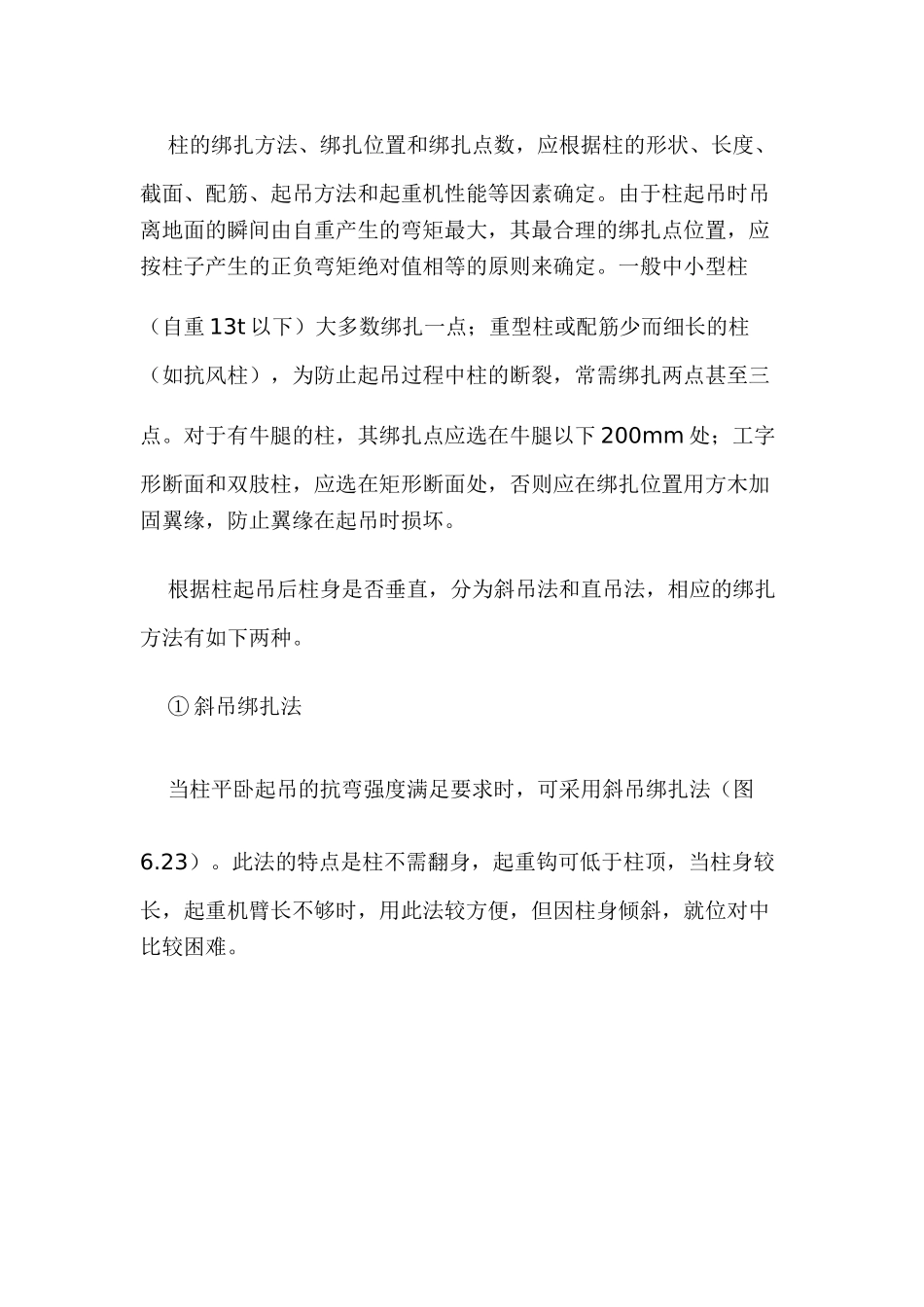

装配式钢筋混凝土单层工业厂房的结构件有柱、基础梁、吊车梁、连系梁、托架、屋架、天窗架、屋面板、墙板及支撑等。构件的吊装工艺有绑扎、吊升、对位、临时固定、校正、最后固定等工序。在构件吊装之前，必须切实做好和各项准备工作，包括场地清理，道路的修筑，基础的准备，构件的运输、就位、堆放、拼装加固、检查清理、弹线编号以及吊装机具的装备等。 6.3.1.1 柱的吊装 （1）基础的准备 柱基施工时，杯底标高一般比设计标高低（通常代 5cm），柱在吊装前需对基础杯底标高进行一次调整（或称找平）。调整方法是测出杯底原有标高（小柱测中间一点，大柱测四个角点），再量出柱脚底面至牛腿面的实际长度，计算出杯底标高调整值，并在杯口内标出，然后用 1：2 水泥砂浆或细石混凝土将杯底找平至标志处。例如，测出杯底标高为-1.20m，牛腿面的设计标高是＋7.80m，而柱脚至牛腿面的实际长度为 8.95m，则杯度标高调整值 h＝（7.80＋1.20）－8.95＝0.05m。 此外，还要在基础杯口面上弹出建筑的纵、横定位轴线和柱的由装准线，作为柱对位、校正的依据（图 6.21）。柱子应在柱身的三个面上弹出吊装准线（图 6.22）。柱的吊装准线应与基础面上所弹的吊装准线位置相适应。对矩形截面柱可按几何中线弹吊装准线；对工字形截面柱，为便于观测及避免视差，则应靠柱边弹吊装准线。 图 6.21 基础的准线 图 6.22 柱的准线1-基础顶面线；2-地坪标高线；3-柱子中心线；4-吊车梁对位线；5-柱顶中心线 （2）柱的绑扎 柱的绑扎方法、绑扎位置和绑扎点数，应根据柱的形状、长度、截面、配筋、起吊方法和起重机性能等因素确定。由于柱起吊时吊离地面的瞬间由自重产生的弯矩最大，其最合理的绑扎点位置，应按柱子产生的正负弯矩绝对值相等的原则来确定。一般中小型柱（自重 13t 以下）大多数绑扎一点；重型柱或配筋少而细长的柱（如抗风柱），为防止起吊过程中柱的断裂，常需绑扎两点甚至三点。对于有牛腿的柱，其绑扎点应选在牛腿以下 200mm 处；工字形断面和双肢柱，应选在矩形断面处，否则应在绑扎位置用方木加固翼缘，防止翼缘在起吊时损坏。 根据柱起吊后柱身是否垂直，分为斜吊法和直吊法，相应的绑扎方法有如下两种。 ① 斜吊绑扎法 当柱平卧起吊的抗弯强度满足要求时，可采用斜吊绑扎法（图6.23）。此法的特点是柱不需翻身，起重钩可低于柱顶，当柱身较长，起重机臂长不够时，用此法较方便，但因柱身倾斜，就位对中比较困难。 图 6...
