单层工业厂房结构设计方案

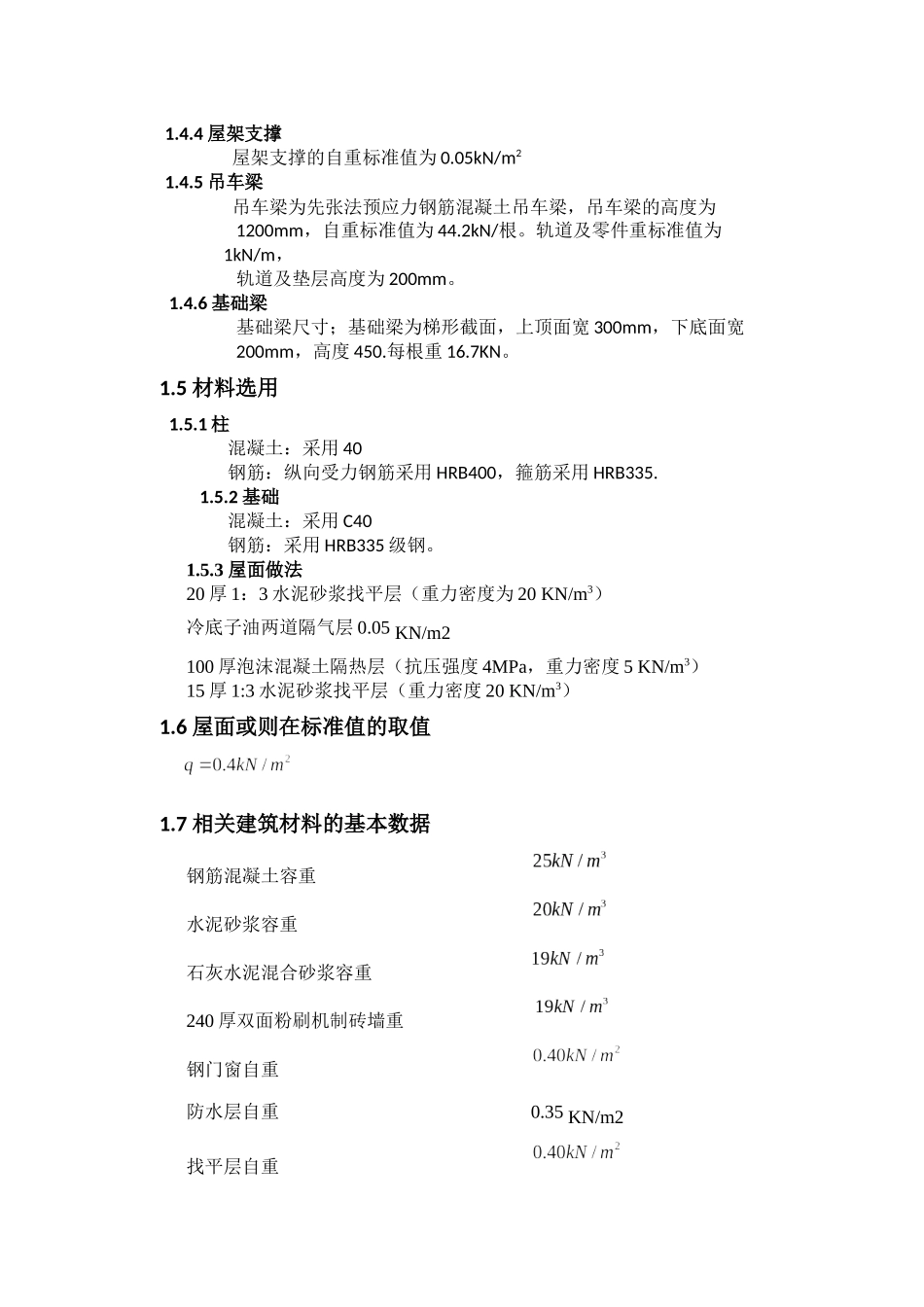

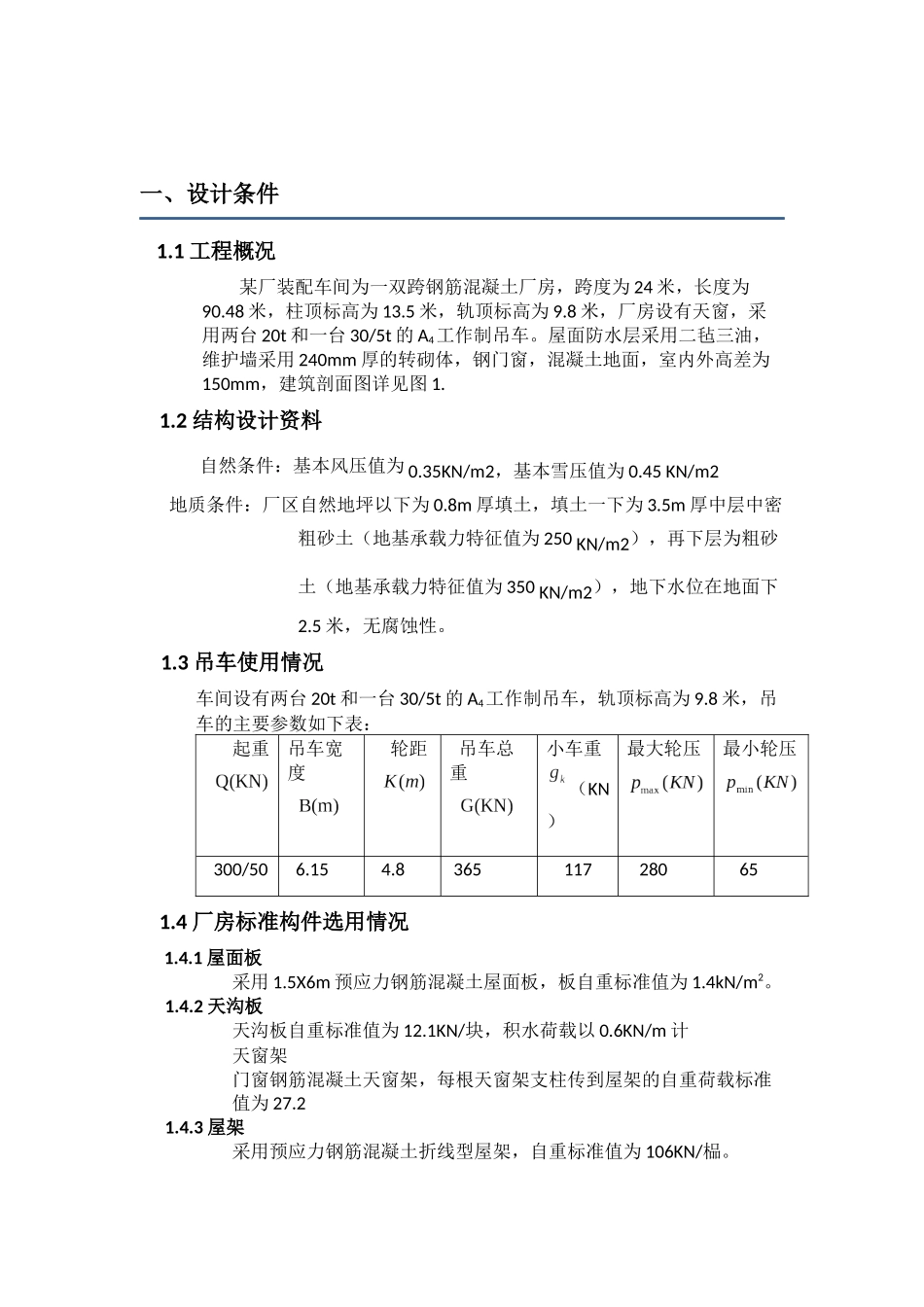

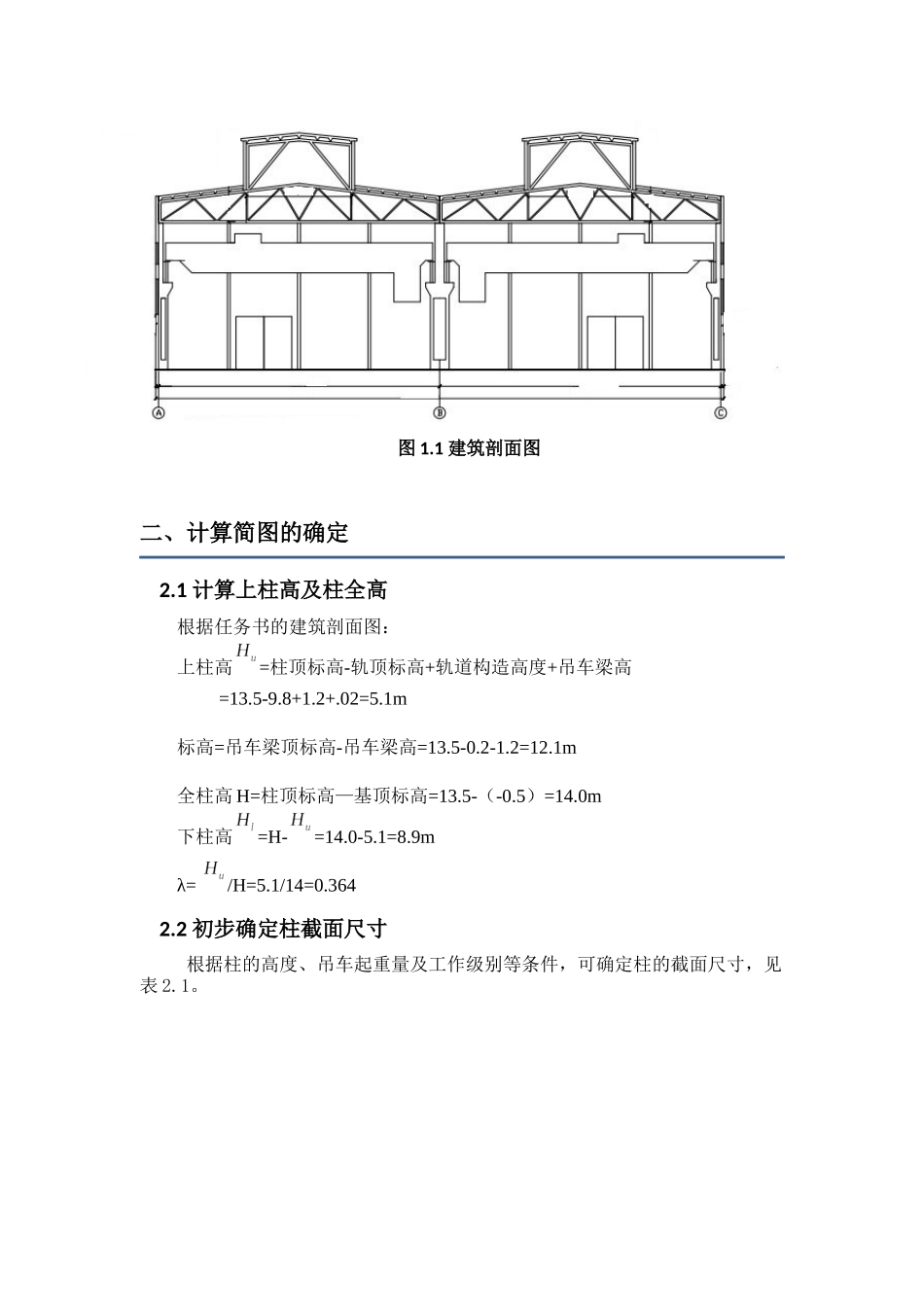

一、设计条件 1.1 工程概况某厂装配车间为一双跨钢筋混凝土厂房，跨度为 24 米，长度为90.48 米，柱顶标高为 13.5 米，轨顶标高为 9.8 米，厂房设有天窗，采用两台 20t 和一台 30/5t 的 A4工作制吊车。屋面防水层采用二毡三油，维护墙采用 240mm 厚的转砌体，钢门窗，混凝土地面，室内外高差为150mm，建筑剖面图详见图 1. 1.2 结构设计资料 自然条件：基本风压值为 0.35KN/m2，基本雪压值为 0.45 KN/m2 地质条件：厂区自然地坪以下为 0.8m 厚填土，填土一下为 3.5m 厚中层中密粗砂土（地基承载力特征值为 250 KN/m2），再下层为粗砂土（地基承载力特征值为 350 KN/m2），地下水位在地面下2.5 米，无腐蚀性。 1.3 吊车使用情况车间设有两台 20t 和一台 30/5t 的 A4工作制吊车，轨顶标高为 9.8 米，吊车的主要参数如下表：起重吊车宽度轮距吊车总重小车重（KN）最大轮压最小轮压300/50 6.15 4.8 365117 280 65 1.4 厂房标准构件选用情况 1.4.1 屋面板 采用 1.5X6m 预应力钢筋混凝土屋面板，板自重标准值为 1.4kN/m2。 1.4.2 天沟板 天沟板自重标准值为 12.1KN/块，积水荷载以 0.6KN/m 计 天窗架 门窗钢筋混凝土天窗架，每根天窗架支柱传到屋架的自重荷载标准 值为 27.2 1.4.3 屋架 采用预应力钢筋混凝土折线型屋架，自重标准值为 106KN/榀。 1.4.4 屋架支撑 屋架支撑的自重标准值为 0.05kN/m2 1.4.5 吊车梁 吊车梁为先张法预应力钢筋混凝土吊车梁，吊车梁的高度为 1200mm，自重标准值为 44.2kN/根。轨道及零件重标准值为1kN/m， 轨道及垫层高度为 200mm。 1.4.6 基础梁 基础梁尺寸；基础梁为梯形截面，上顶面宽 300mm，下底面宽 200mm，高度 450.每根重 16.7KN。 1.5 材料选用 1.5.1 柱 混凝土：采用 40 钢筋：纵向受力钢筋采用 HRB400，箍筋采用 HRB335. 1.5.2 基础 混凝土：采用 C40 钢筋：采用 HRB335 级钢。 1.5.3 屋面做法 20 厚 1：3 水泥砂浆找平层（重力密度为 20 KN/m3） 冷底子油两道隔气层 0.05 KN/m2 100 厚泡沫混凝土隔热层（抗压强度 4MPa，重力密度 5 KN/m3） 15 厚 1:3 水泥砂浆找平层（重力密度 20 KN/m3） 1.6 屋面或则在标准值的取值 1.7 相关建筑材料的基本数据 钢筋混凝土容重 水泥砂浆容重 石灰水泥混合砂浆容重 240 厚双面粉刷机制砖墙重 钢门窗自重 防水层自重 0.35 KN/m2 找...
