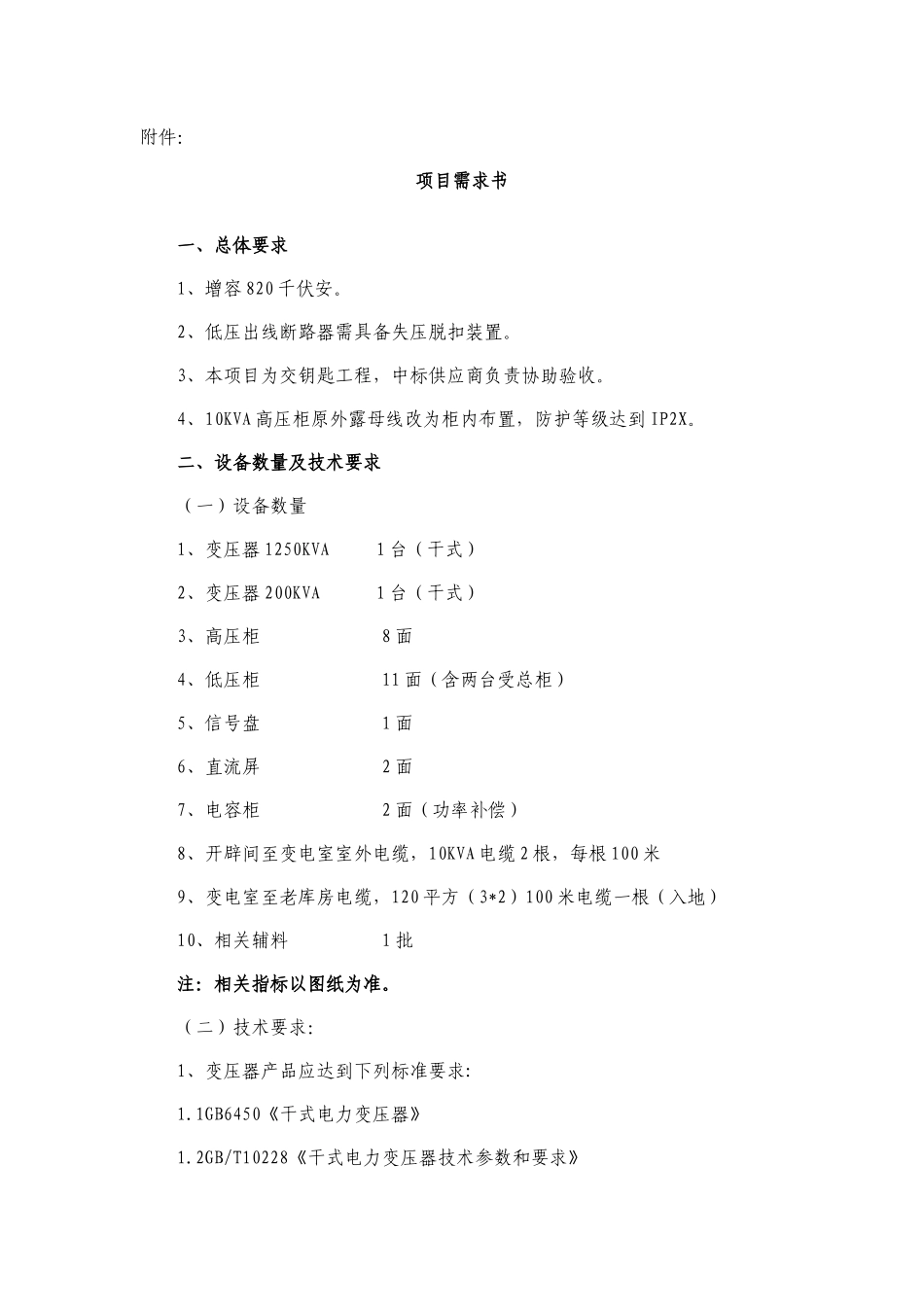

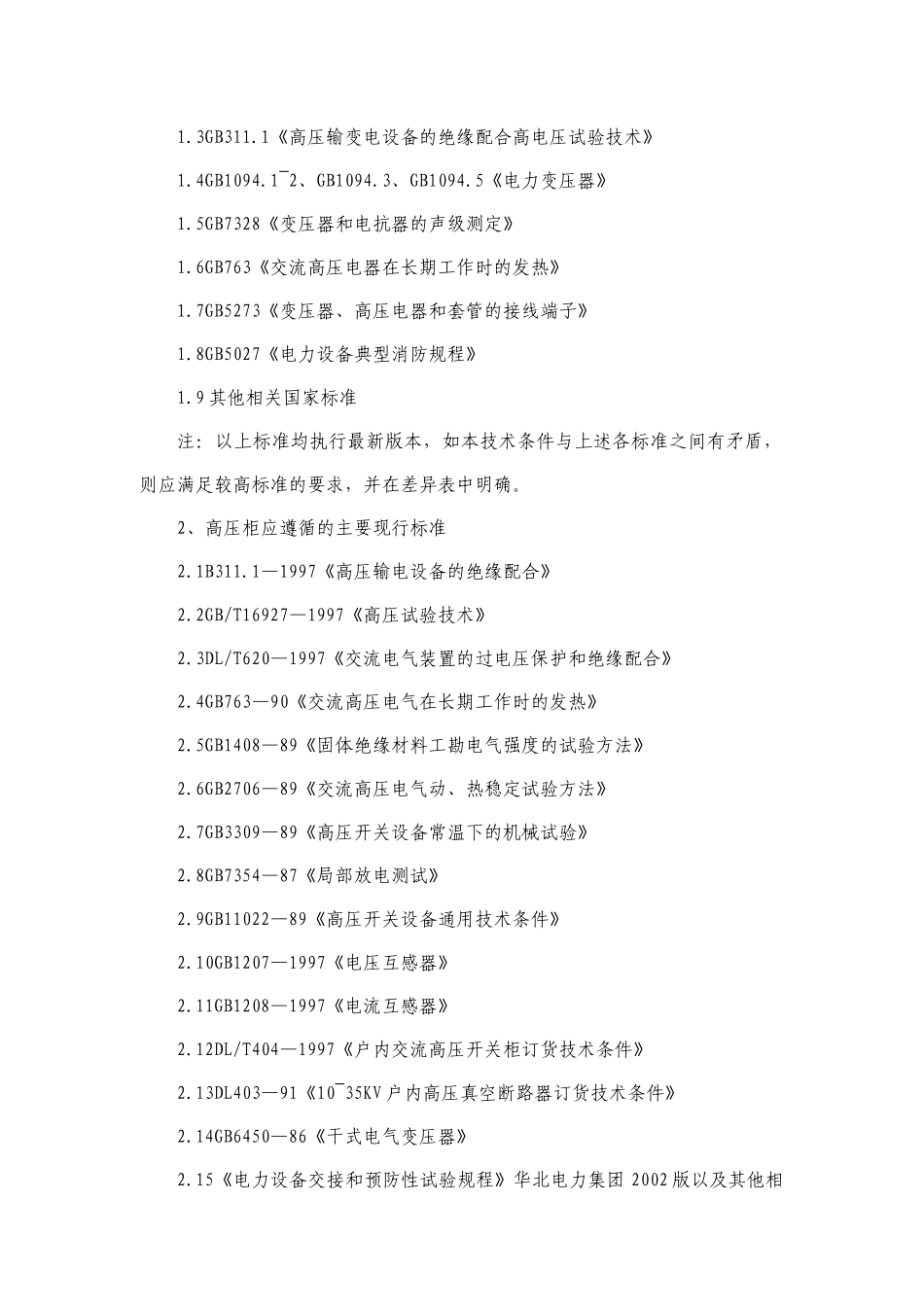

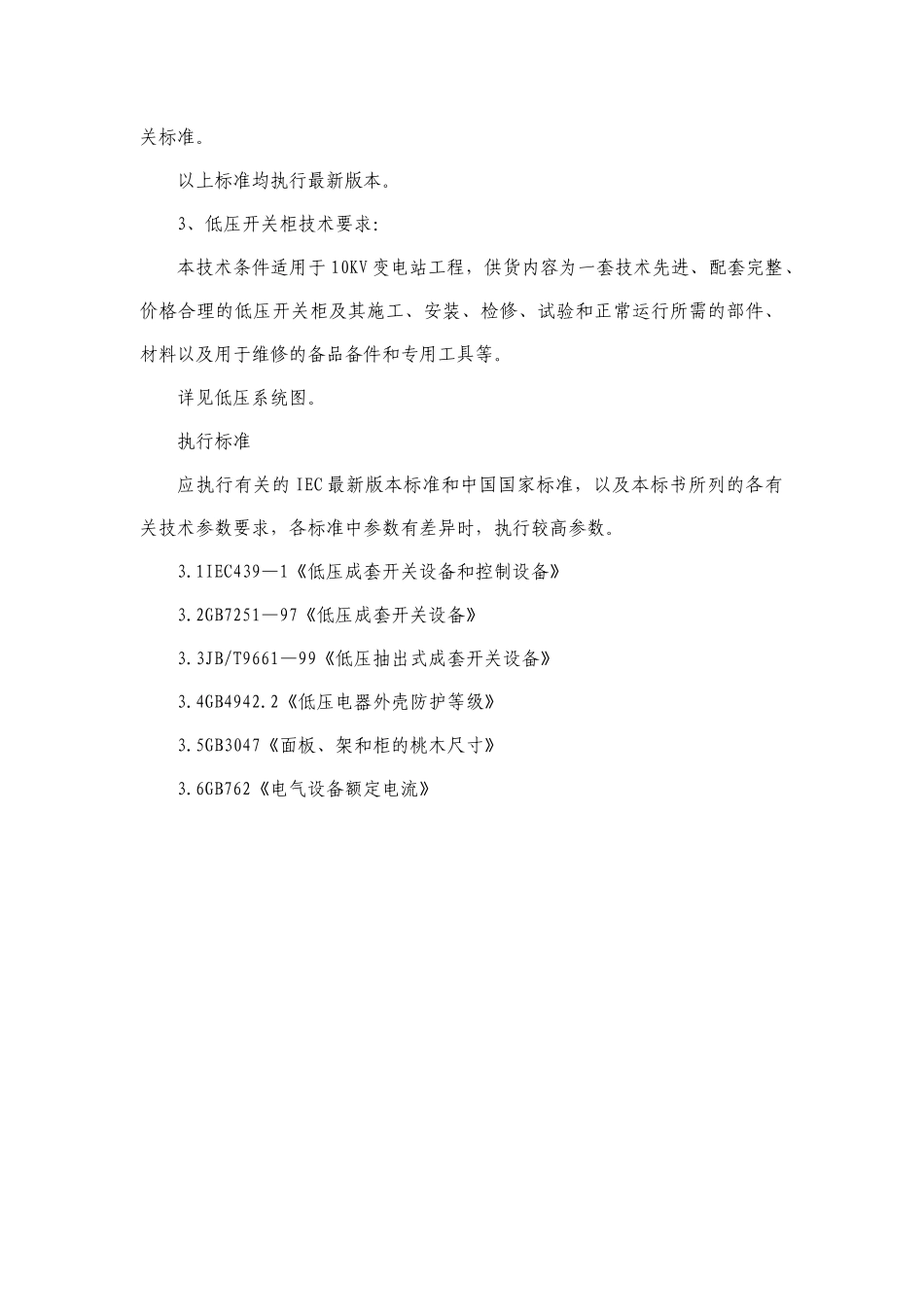

附件：项目需求书一、总体要求1、增容 820 千伏安。2、低压出线断路器需具备失压脱扣装置。3、本项目为交钥匙工程，中标供应商负责协助验收。4、10KVA 高压柜原外露母线改为柜内布置，防护等级达到 IP2X。二、设备数量及技术要求（一）设备数量1、变压器 1250KVA 1 台（干式）2、变压器 200KVA 1 台（干式）3、高压柜 8 面4、低压柜 11 面（含两台受总柜）5、信号盘 1 面6、直流屏 2 面7、电容柜 2 面（功率补偿）8、开辟间至变电室室外电缆，10KVA 电缆 2 根，每根 100 米9、变电室至老库房电缆，120 平方（3*2）100 米电缆一根（入地）10、相关辅料 1 批注：相关指标以图纸为准。（二）技术要求：1、变压器产品应达到下列标准要求:1.1GB6450《干式电力变压器》1.2GB/T10228《干式电力变压器技术参数和要求》1.3GB311.1《高压输变电设备的绝缘配合高电压试验技术》1.4GB1094.1~2、GB1094.3、GB1094.5《电力变压器》1.5GB7328《变压器和电抗器的声级测定》1.6GB763《交流高压电器在长期工作时的发热》1.7GB5273《变压器、高压电器和套管的接线端子》1.8GB5027《电力设备典型消防规程》1.9 其他相关国家标准注：以上标准均执行最新版本，如本技术条件与上述各标准之间有矛盾，则应满足较高标准的要求，并在差异表中明确。2、高压柜应遵循的主要现行标准2.1B311.1—1997《高压输电设备的绝缘配合》2.2GB/T16927—1997《高压试验技术》2.3DL/T620—1997《交流电气装置的过电压保护和绝缘配合》2.4GB763—90《交流高压电气在长期工作时的发热》2.5GB1408—89《固体绝缘材料工勘电气强度的试验方法》2.6GB2706—89《交流高压电气动、热稳定试验方法》2.7GB3309—89《高压开关设备常温下的机械试验》2.8GB7354—87《局部放电测试》2.9GB11022—89《高压开关设备通用技术条件》2.10GB1207—1997《电压互感器》2.11GB1208—1997《电流互感器》2.12DL/T404—1997《户内交流高压开关柜订货技术条件》2.13DL403—91《10~35KV 户内高压真空断路器订货技术条件》2.14GB6450—86《干式电气变压器》2.15《电力设备交接和预防性试验规程》华北电力集团 2002 版以及其他相关标准。以上标准均执行最新版本。3、低压开关柜技术要求：本技术条件适用于 10KV 变电站工程，供货内容为一套技术先进、配套完整、价格合理的低压开关柜及其施工、安装、检修、试验和正常运行所需的部件、材料以及用于维修的备品备件和专用工具等。详见低压...
