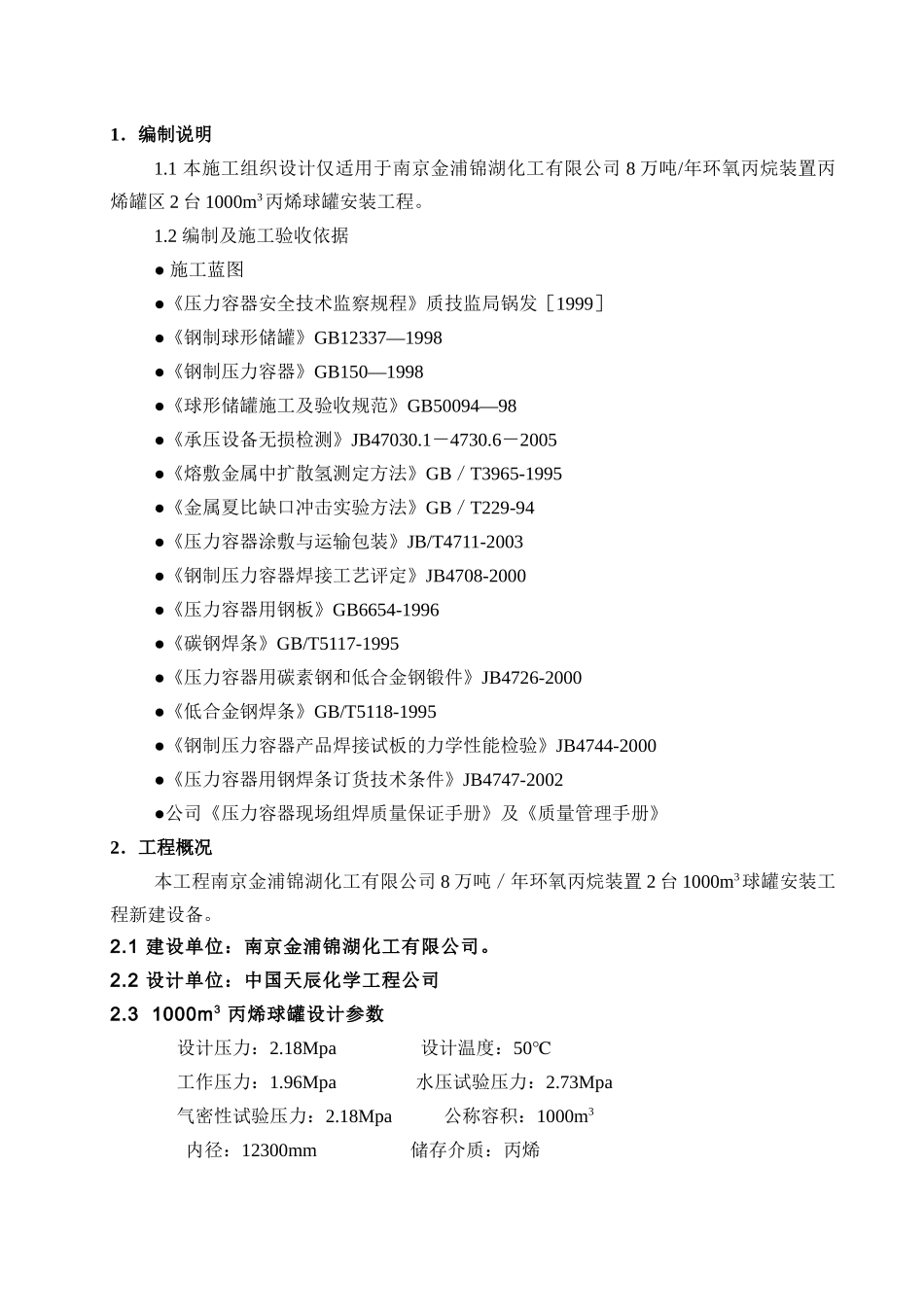

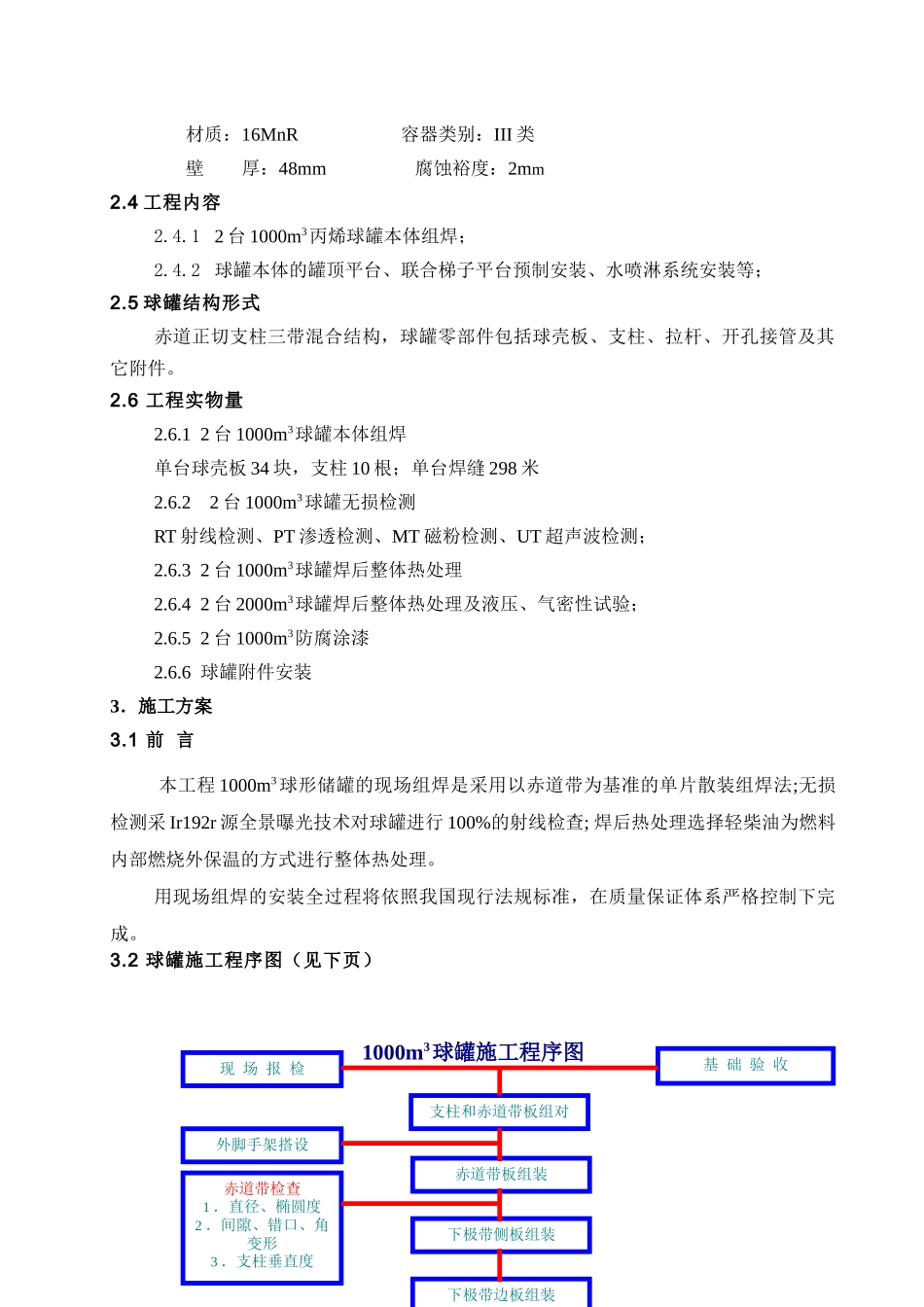

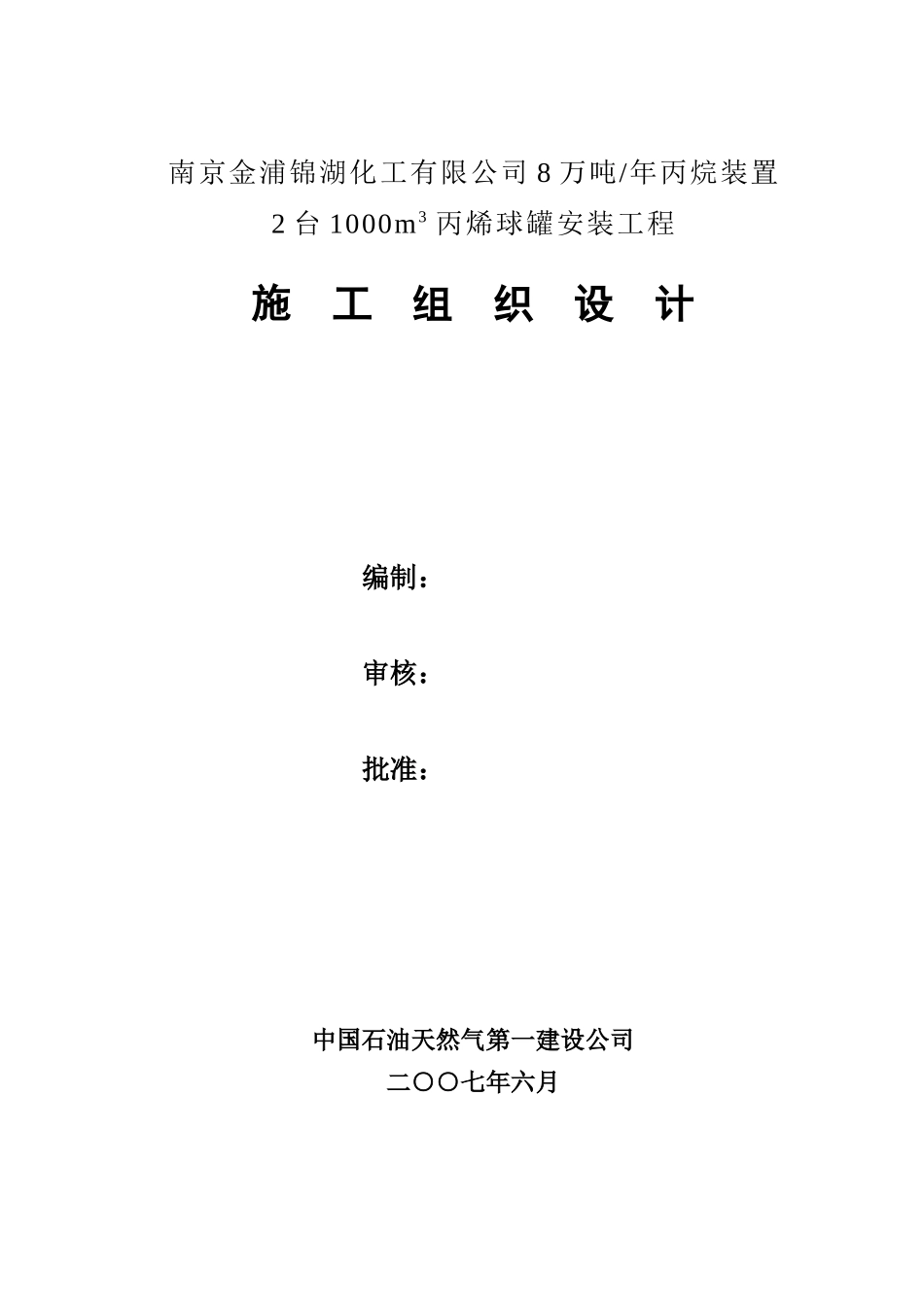

南京金浦锦湖化工有限公司 8 万吨/年丙烷装置2 台 1000m 3 丙烯球罐安装工程施 工 组 织 设 计编制：审核：批准：中国石油天然气第一建设公司二○○七年六月1．编制说明1.1 本施工组织设计仅适用于南京金浦锦湖化工有限公司 8 万吨/年环氧丙烷装置丙烯罐区 2 台 1000m3 丙烯球罐安装工程。1.2 编制及施工验收依据● 施工蓝图●《压力容器安全技术监察规程》质技监局锅发［1999］●《钢制球形储罐》GB12337—1998●《钢制压力容器》GB150—1998●《球形储罐施工及验收规范》GB50094—98●《承压设备无损检测》JB47030.1－4730.6－2005●《熔敷金属中扩散氢测定方法》GB／T3965-1995●《金属夏比缺口冲击实验方法》GB／T229-94●《压力容器涂敷与运输包装》JB/T4711-2003●《钢制压力容器焊接工艺评定》JB4708-2000●《压力容器用钢板》GB6654-1996●《碳钢焊条》GB/T5117-1995●《压力容器用碳素钢和低合金钢锻件》JB4726-2000●《低合金钢焊条》GB/T5118-1995●《钢制压力容器产品焊接试板的力学性能检验》JB4744-2000●《压力容器用钢焊条订货技术条件》JB4747-2002●公司《压力容器现场组焊质量保证手册》及《质量管理手册》2．工程概况本工程南京金浦锦湖化工有限公司 8 万吨／年环氧丙烷装置 2 台 1000m3球罐安装工程新建设备。2.1 建设单位：南京金浦锦湖化工有限公司。2.2 设计单位：中国天辰化学工程公司2.3 1000m3 丙烯球罐设计参数 设计压力：2.18Mpa 设计温度：50℃ 工作压力：1.96Mpa 水压试验压力：2.73Mpa 气密性试验压力：2.18Mpa 公称容积：1000m3内径：12300mm 储存介质：丙烯支柱和赤道带板组对赤道带板组装下极带侧板组装下极带边板组装现 场 报 检外脚手架搭设赤道带检查1 ．直径、椭圆度2 ．间隙、错口、角变形3 ．支柱垂直度基 础 验 收材质：16MnR 容器类别：III 类壁 厚：48mm 腐蚀裕度：2mm2.4 工程内容2.4.1 2 台 1000m3丙烯球罐本体组焊；2.4.2 球罐本体的罐顶平台、联合梯子平台预制安装、水喷淋系统安装等；2.5 球罐结构形式赤道正切支柱三带混合结构，球罐零部件包括球壳板、支柱、拉杆、开孔接管及其它附件。2.6 工程实物量2.6.1 2 台 1000m3球罐本体组焊单台球壳板 34 块，支柱 10 根；单台焊缝 298 米2.6.22 台 1000m3球罐无损检测RT 射线检测、PT 渗透检测、MT 磁粉检测、UT 超声波检测；2.6.3 2 台 1000m3球罐焊后整体热处理2.6.4 ...
