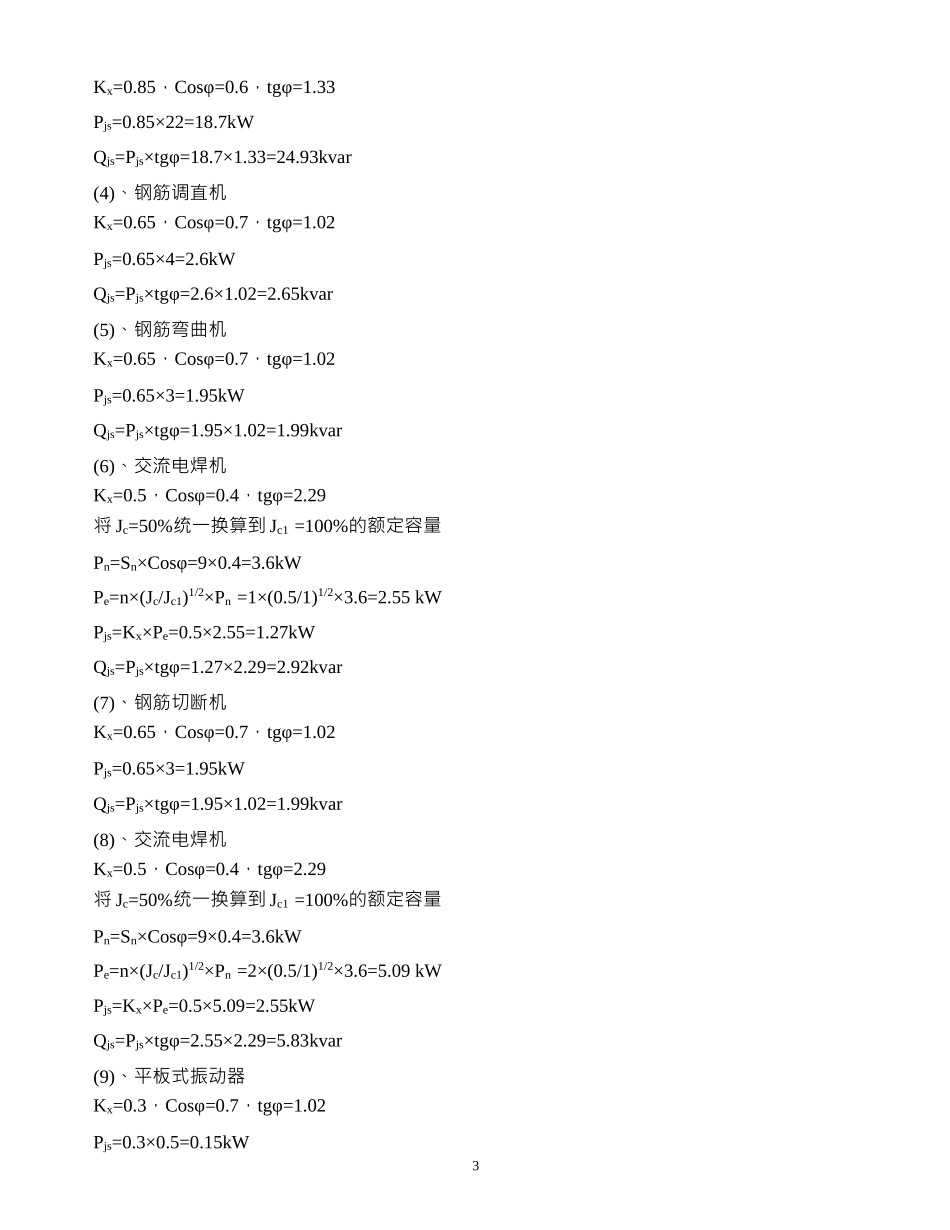

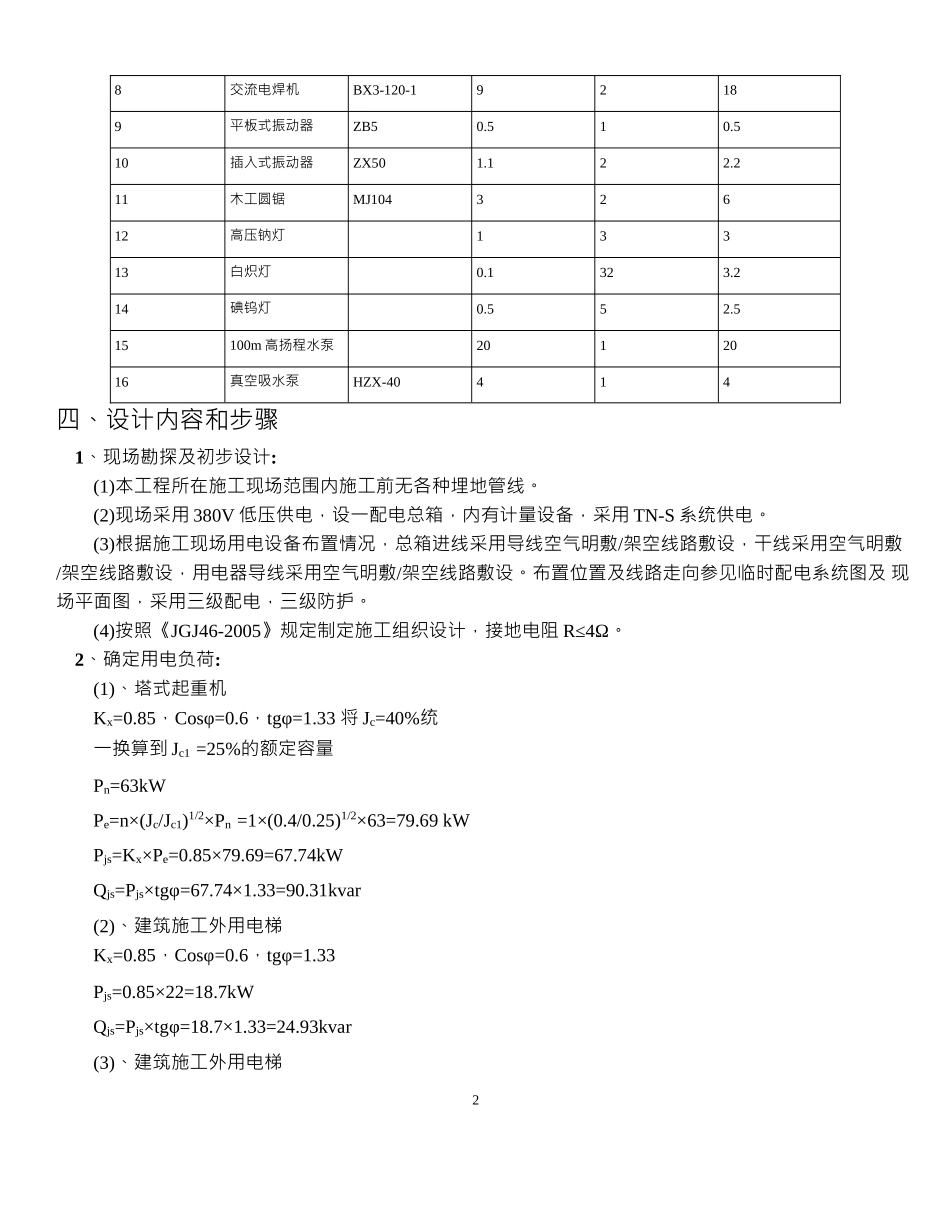

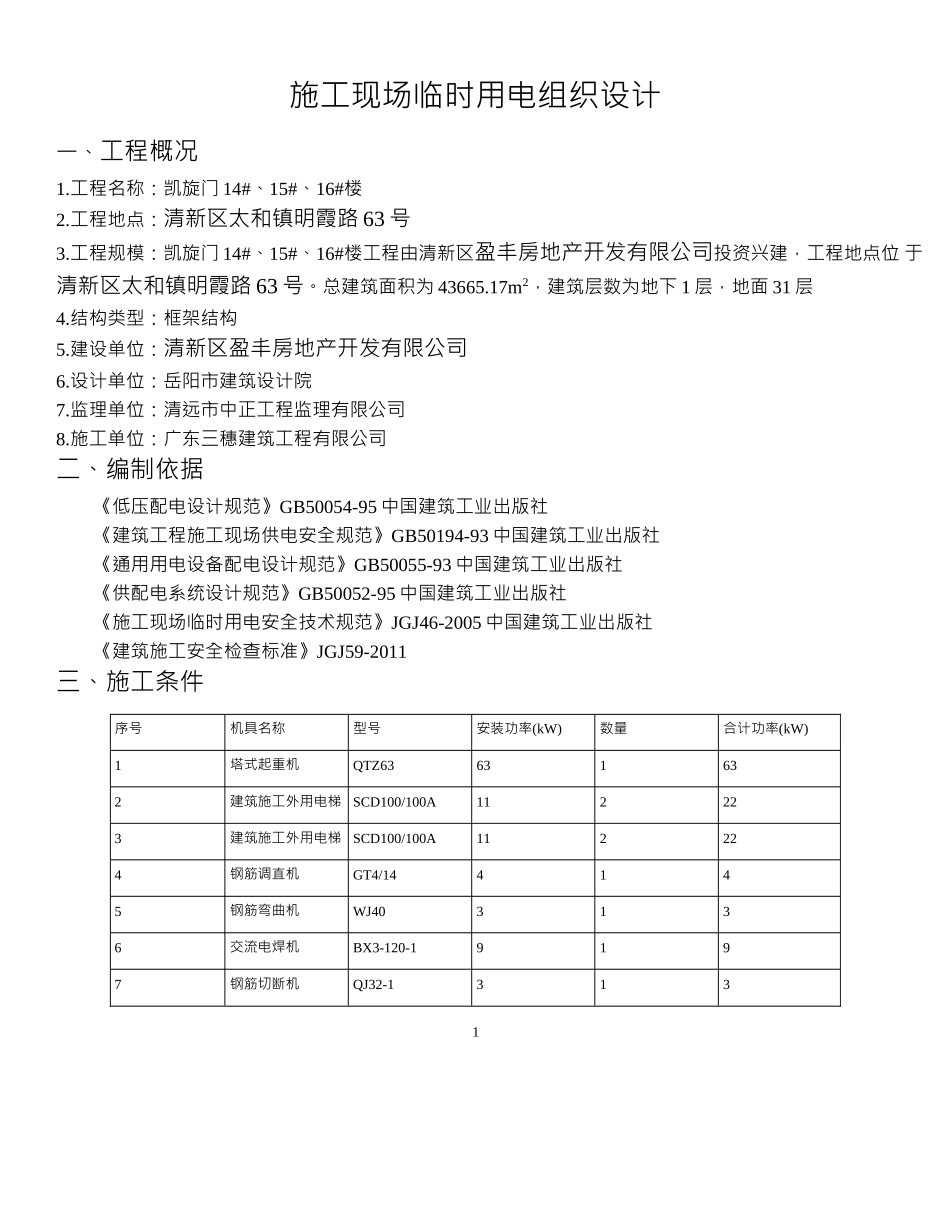

施工现场临时用电组织设计一、工程概况1.工程名称:凯旋门 14#、15#、16#楼2.工程地点:清新区太和镇明霞路 63 号3.工程规模:凯旋门 14#、15#、16#楼工程由清新区盈丰房地产开发有限公司投资兴建,工程地点位 于清新区太和镇明霞路 63 号。总建筑面积为 43665.17m2,建筑层数为地下 1 层,地面 31 层4.结构类型:框架结构5.建设单位:清新区盈丰房地产开发有限公司6.设计单位:岳阳市建筑设计院7.监理单位:清远市中正工程监理有限公司8.施工单位:广东三穗建筑工程有限公司二、编制依据《低压配电设计规范》GB50054-95 中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93 中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93 中国建筑工业出版社《供配电系统设计规范》GB50052-95 中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005 中国建筑工业出版社《建筑施工安全检查标准》JGJ59-2011三、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ63631632建筑施工外用电梯SCD100/100A112223建筑施工外用电梯SCD100/100A112224钢筋调直机GT4/144145钢筋弯曲机WJ403136交流电焊机BX3-120-19197钢筋切断机QJ32-131318交流电焊机BX3-120-192189平板式振动器ZB50.510.510插入式振动器ZX501.122.211木工圆锯MJ10432612高压钠灯13313白炽灯0.1323.214碘钨灯0.552.515100m 高扬程水泵2012016真空吸水泵HZX-40414四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用 380V 低压供电,设一配电总箱,内有计量设备,采用 TN-S 系统供电。(3)根据施工现场用电设备布置情况,总箱进线采用导线空气明敷/架空线路敷设,干线采用空气明敷/架空线路敷设,用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及 现场平面图,采用三级配电,三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计,接地电阻 R≤4Ω。2、确定用电负荷:(1)、塔式起重机 Kx=0.85,Cosφ=0.6,tgφ=1.33 将 Jc=40%统一换算到 Jc1 =25%的额定容量Pn=63kWPe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×63=79.69 kW Pjs=Kx×Pe=0.85×79.69=67.74kW Qjs=Pjs×tgφ=67.74×1.33=90.31kvar(2)、建筑施工外用电梯Kx=0.85,Cosφ=0.6,tgφ=1.33Pjs=0.85×22=18.7kW Qjs=Pjs×tgφ=18.7×1.33=24.93kvar(3)、建筑施工外用电梯2Kx=0...
