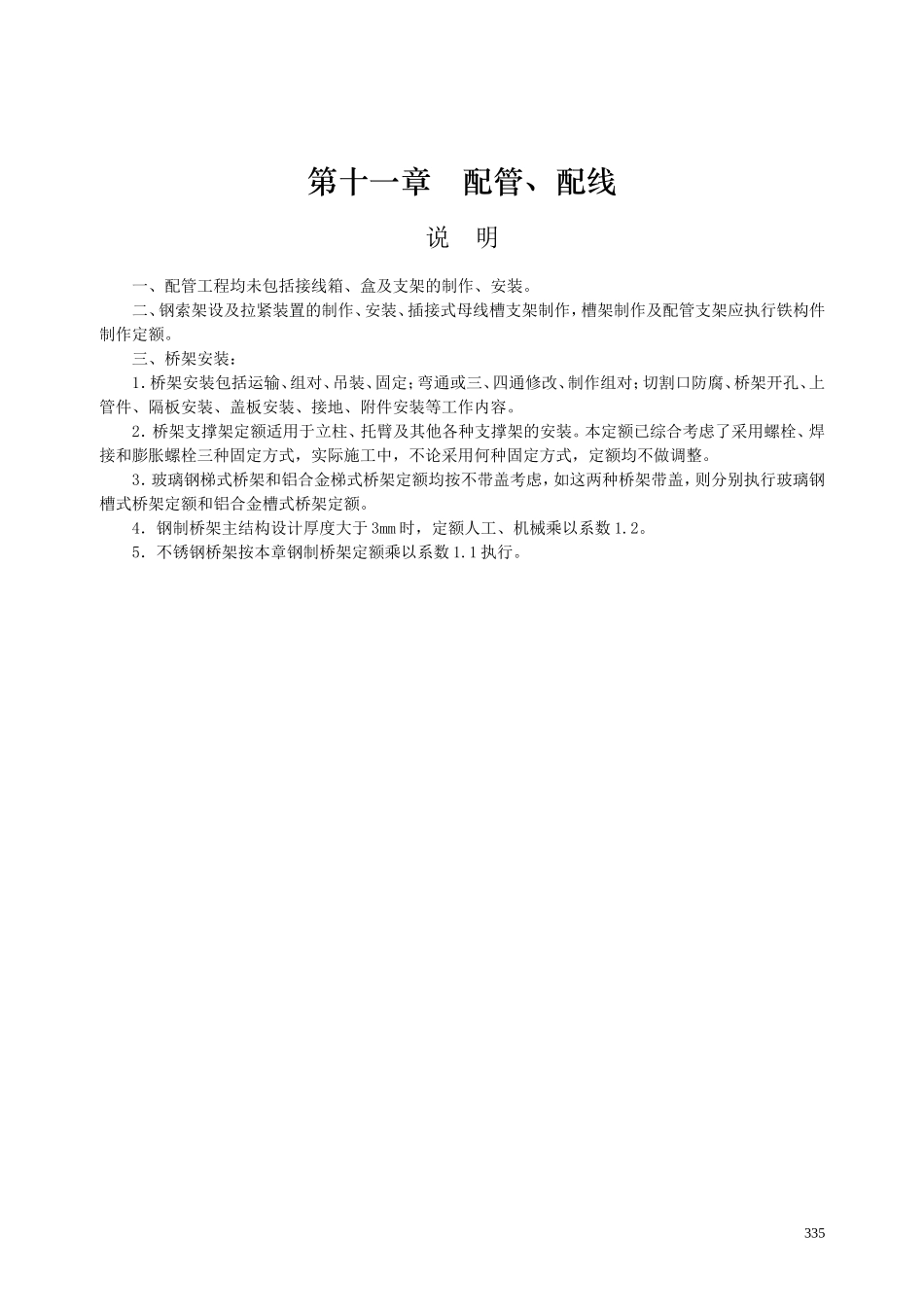

第十一章配管、配线说明一、配管工程均未包括接线箱、盒及支架的制作、安装。二、钢索架设及拉紧装置的制作、安装、插接式母线槽支架制作，槽架制作及配管支架应执行铁构件制作定额。三、桥架安装：1．桥架安装包括运输、组对、吊装、固定；弯通或三、四通修改、制作组对；切割口防腐、桥架开孔、上管件、隔板安装、盖板安装、接地、附件安装等工作内容。2．桥架支撑架定额适用于立柱、托臂及其他各种支撑架的安装。本定额已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，定额均不做调整。3．玻璃钢梯式桥架和铝合金梯式桥架定额均按不带盖考虑，如这两种桥架带盖，则分别执行玻璃钢槽式桥架定额和铝合金槽式桥架定额。4．钢制桥架主结构设计厚度大于3mm时，定额人工、机械乘以系数1.2。5．不锈钢桥架按本章钢制桥架定额乘以系数1.1执行。335工程量计算规则一、各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。二、定额中未包括钢索架设及拉紧装置、接线箱（盒）、支架的制作安装，其工程量应另行计算。三、管内穿线的工程量，应区别线路性质、导线材质、导线截面，以单线“延长米”为计量单位计算。线路分支接头线的长度已综合考虑在定额中，不得另行计算。照明线路中的导线截面大于或等于6mm2时，应执行动力线路穿线相应项目。四、线夹配线工程量，应区别线夹材质（塑料、瓷质）、线式（两线、三线）、敷设位置（在木、砖、混凝土）以及导线规格，以线路“延长米”为计量单位。五、绝缘子配线工程量，应区别绝缘子形式（针式、鼓式、蝶式）、绝缘子配线位置（沿屋架、梁、柱、墙、跨屋架、梁、柱、木结构、顶棚内、砖、混凝土结构，沿钢支架及钢索）、导线截面积，以线路“延长米”为计量单位计算。绝缘子暗配，引下线按线路支持点至天棚下缘距离的长度计算。六、槽板配线工程量，应区别槽板材质（木质、塑料）、配线位置（木结构、砖、混凝土）、导线截面、线式（二线、三线），以线路每米“延长米”为计量单位计算。七、塑料护套线明敷工程量，应区别导线截面、导线芯数（二芯、三芯）、敷设位置（木结构、砖混凝土结构、铅钢索），以单根线路“延长米”为计量单位计算。八、线槽配线工程量，应区别导线截面，以单根线路“延长米”为计量单位计算。若为多芯导线，二芯导线时，按相应截面定额子目基价乘以系数1.2；四芯导线时，按相应截面定额子目基价乘以系数1.4；八芯导线时，按相应截面定额子目基价乘以系数1.8；十六芯导线时，按相应截面定额子目基价乘以系数2.1。九、钢索架设工程量，应区别圆钢、钢索直径（φ6、φ9），按图示墙（柱）内缘距离，以“延长米”为计量单位计算，不扣除拉紧装置所占长度。十、母线拉紧装置及钢索拉紧装置制作安装工程量，应区别母线截面、花篮螺栓直径（M12、M16、M18），以“套”为计量单位计算。十一、车间带形母线安装工程量，应区别母线材质（铝、钢）、母线截面、安装位置（沿屋架、梁、柱、墙，跨屋架、梁、柱）以“延长米”为计量单位计算。十二、动力配管混凝土地面刨沟工程量，应区别管子直径，以“延长米”为计量单位计算。十三、接线箱安装工程量，应区别安装形式（明装、暗装）、接线盒半周长，以“个”为计量单位计算。十四、接线盒安装工程量，应区别安装形式（明装、暗装、钢索上）以及接线盒类型，以“个”为计量336单位计算。十五、灯具、明、暗开关、插座、按钮等的预留线，已分别综合在相应定额内，不另行计算。十六、配线进入开关箱、柜、板的预留线，按下表规定的长度分别计入相应的工程量。配线进入箱、柜、板的预留线（每一根线）序号项目预留长度说明1各种开关、柜、板宽+高盘面尺寸2单独安装（无箱、盘）的铁壳开关、闸刀、开关、启动器、母线槽进出线盒等0.3m从安装对象中心算起3由地面管子出口引至动力接线箱1.0m从管口计算4电源与管内导线连接（管内穿线与软、硬母线节点）1.5m从管口计算5出户线1.5m从管口计算十七、桥架安装，按桥架中心线长度，以“10m”为计量单位。337
