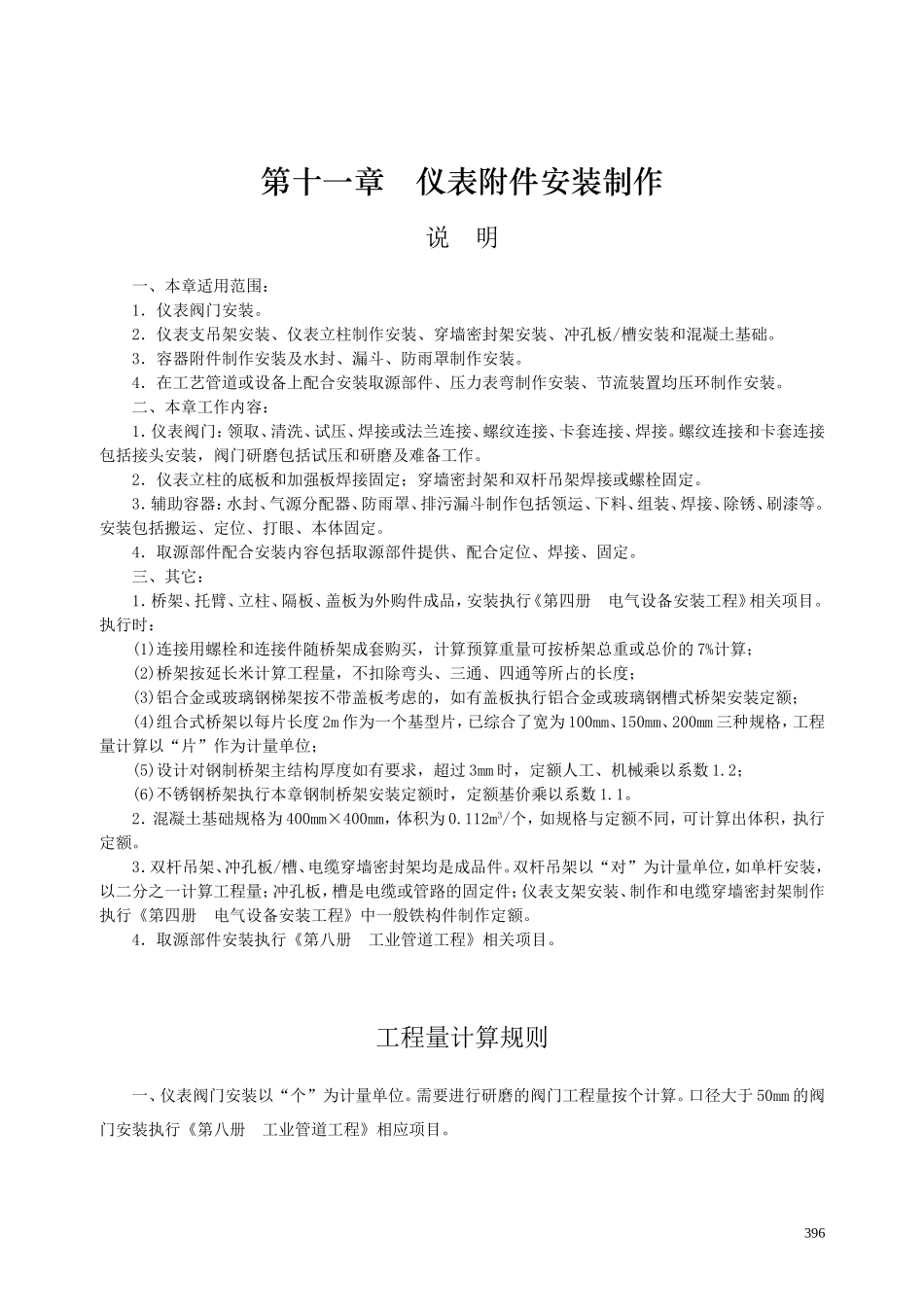

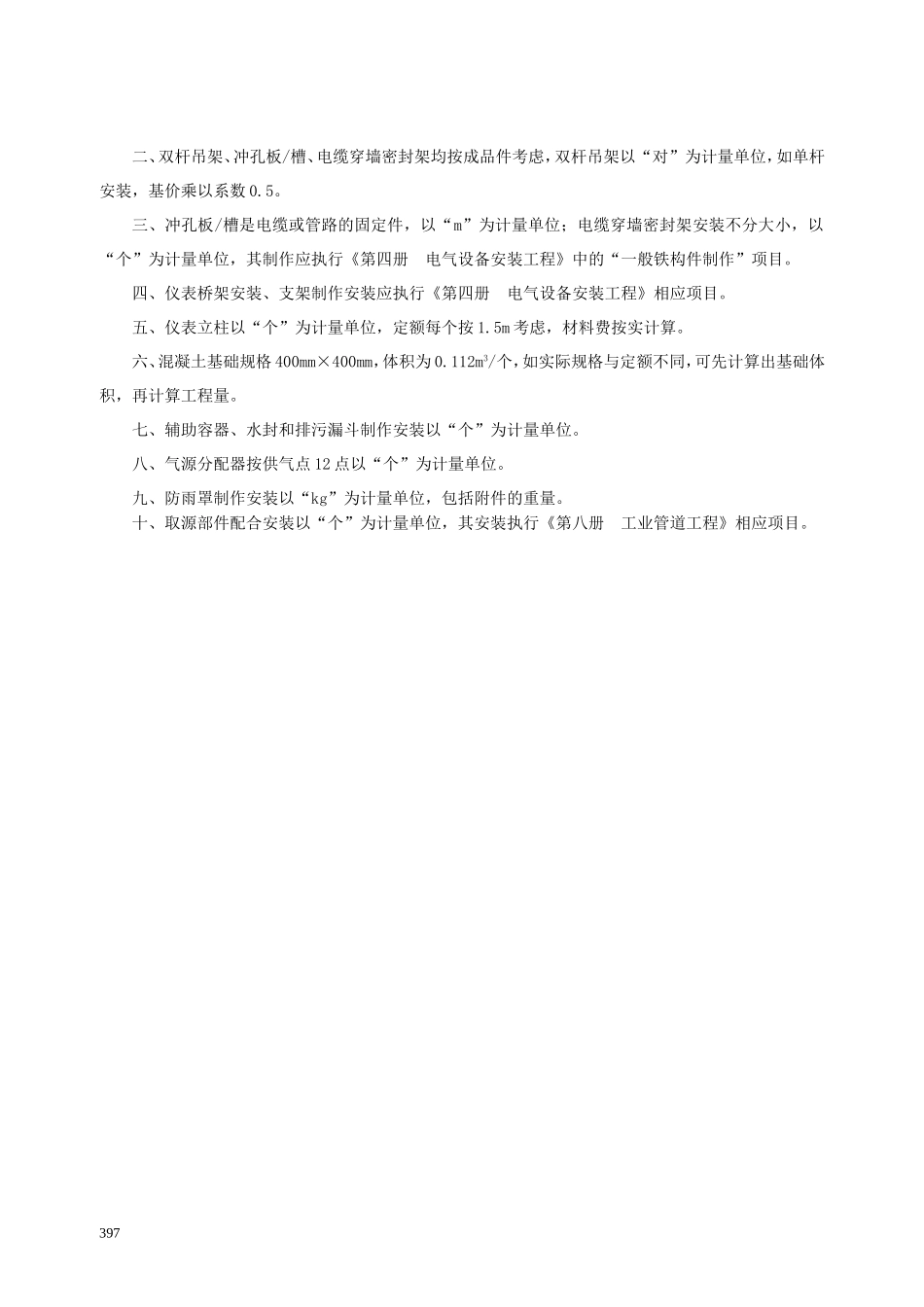

第十一章仪表附件安装制作说明一、本章适用范围：1．仪表阀门安装。2．仪表支吊架安装、仪表立柱制作安装、穿墙密封架安装、冲孔板/槽安装和混凝土基础。3．容器附件制作安装及水封、漏斗、防雨罩制作安装。4．在工艺管道或设备上配合安装取源部件、压力表弯制作安装、节流装置均压环制作安装。二、本章工作内容：1．仪表阀门：领取、清洗、试压、焊接或法兰连接、螺纹连接、卡套连接、焊接。螺纹连接和卡套连接包括接头安装，阀门研磨包括试压和研磨及难备工作。2．仪表立柱的底板和加强板焊接固定；穿墙密封架和双杆吊架焊接或螺栓固定。3．辅助容器：水封、气源分配器、防雨罩、排污漏斗制作包括领运、下料、组装、焊接、除锈、刷漆等。安装包括搬运、定位、打眼、本体固定。4．取源部件配合安装内容包括取源部件提供、配合定位、焊接、固定。三、其它：1．桥架、托臂、立柱、隔板、盖板为外购件成品，安装执行《第四册电气设备安装工程》相关项目。执行时：(1)连接用螺栓和连接件随桥架成套购买，计算预算重量可按桥架总重或总价的7%计算；(2)桥架按延长米计算工程量，不扣除弯头、三通、四通等所占的长度；(3)铝合金或玻璃钢梯架按不带盖板考虑的，如有盖板执行铝合金或玻璃钢槽式桥架安装定额；(4)组合式桥架以每片长度2m作为一个基型片，已综合了宽为100mm、150mm、200mm三种规格，工程量计算以“片”作为计量单位；(5)设计对钢制桥架主结构厚度如有要求，超过3mm时，定额人工、机械乘以系数1.2；(6)不锈钢桥架执行本章钢制桥架安装定额时，定额基价乘以系数1.1。2．混凝土基础规格为400mm×400mm，体积为0.112m3/个，如规格与定额不同，可计算出体积，执行定额。3．双杆吊架、冲孔板/槽、电缆穿墙密封架均是成品件。双杆吊架以“对”为计量单位，如单杆安装，以二分之一计算工程量；冲孔板，槽是电缆或管路的固定件；仪表支架安装、制作和电缆穿墙密封架制作执行《第四册电气设备安装工程》中一般铁构件制作定额。4．取源部件安装执行《第八册工业管道工程》相关项目。工程量计算规则一、仪表阀门安装以“个”为计量单位。需要进行研磨的阀门工程量按个计算。口径大于50mm的阀门安装执行《第八册工业管道工程》相应项目。396二、双杆吊架、冲孔板/槽、电缆穿墙密封架均按成品件考虑，双杆吊架以“对”为计量单位，如单杆安装，基价乘以系数0.5。三、冲孔板/槽是电缆或管路的固定件，以“m”为计量单位；电缆穿墙密封架安装不分大小，以“个”为计量单位，其制作应执行《第四册电气设备安装工程》中的“一般铁构件制作”项目。四、仪表桥架安装、支架制作安装应执行《第四册电气设备安装工程》相应项目。五、仪表立柱以“个”为计量单位，定额每个按1.5m考虑，材料费按实计算。六、混凝土基础规格400mm×400mm，体积为0.112m3/个，如实际规格与定额不同，可先计算出基础体积，再计算工程量。七、辅助容器、水封和排污漏斗制作安装以“个”为计量单位。八、气源分配器按供气点12点以“个”为计量单位。九、防雨罩制作安装以“kg”为计量单位，包括附件的重量。十、取源部件配合安装以“个”为计量单位，其安装执行《第八册工业管道工程》相应项目。397
