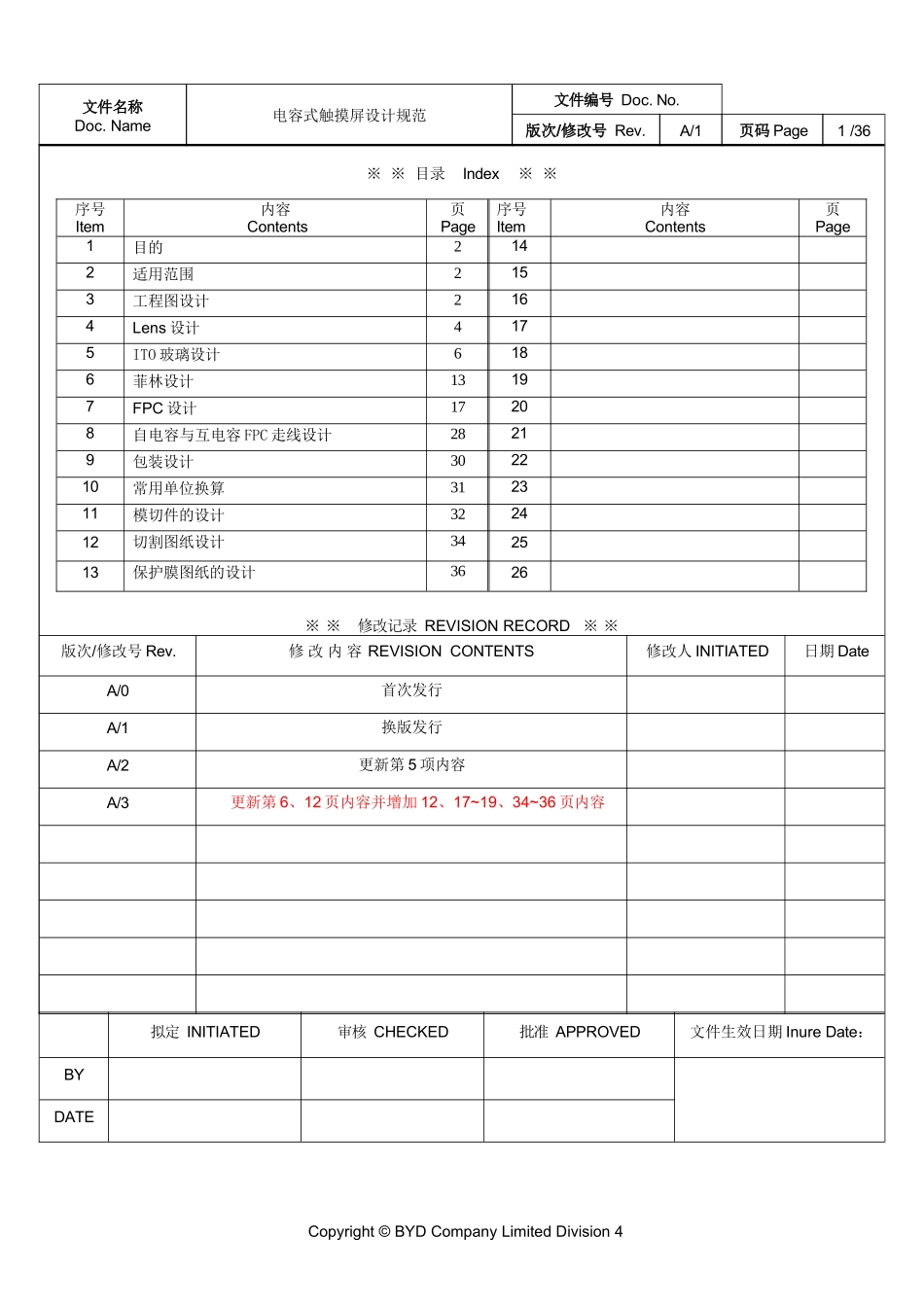

Copyright©BYDCompanyLimitedDivision4文件名称Doc.Name电容式触摸屏设计规范文件编号Doc.No.版次/修改号Rev.A/1页码Page1/36※※目录Index※※※※修改记录REVISIONRECORD※※版次/修改号Rev.修改内容REVISIONCONTENTS修改人INITIATED日期DateA/0首次发行A/1换版发行A/2更新第5项内容A/3更新第6、12页内容并增加12、17~19、34~36页内容拟定INITIATED审核CHECKED批准APPROVED文件生效日期InureDate：BYDATE序号Item内容Contents页Page序号Item内容Contents页Page1目的2142适用范围2153工程图设计2164Lens设计4175ITO玻璃设计6186菲林设计13197FPC设计17208自电容与互电容FPC走线设计28219包装设计302210常用单位换算312311模切件的设计322412切割图纸设计342513保护膜图纸的设计3626Copyright©BYDCompanyLimitedDivision4文件名称Doc.Name电容式触摸屏设计规范文件编号Doc.No.版次/修改号Rev.A/1页码Page2/36Copyright©BYDCompanyLimitedDivision41目的规范电容式触摸屏(投射式)的设计，提高设计人员的设计水平及效率，确保触摸屏模块整体的合理性及可靠性。2适用范围第四事业部TP厂技术部电容式触摸屏设计人员。3工程图设计3.1工程图纸为TP模块的成品管控，以及出货依据，包含以下内容：3.1.1正面视图:该视图包含TP外形、viewarea、activearea、FPC图形及相关尺寸.若TP需作表面处理,则必须对LOGO的位置、尺寸、材质、颜色、以及工艺进行标注。需标注尺寸及公差如下：3.1.2侧视图:该视图表示出TP的层状结构,TP各层的厚度、材质、FPC厚度（含IC等元件）必须标注。需要标注尺寸及公差如下：3.1.3反面视图:这一图层包含背胶、保护膜、泡棉及导光膜的外形尺寸,以及FPC背面的IC及元件区尺寸。需要标注尺寸及公差如下：必须标注尺寸普通公差（mm）最小公差（mm）TP外形±0.1±0.05viewarea±0.2±0.10activearea±0.2±0.10AA区到外形的距离±0.2±0.15VA区到外形的距离±0.2±0.15VA到AA距离±0.2±0.15FPC外露部分长度±0.5±0.3FPC距离TP外形的距离±0.5±0.3必须标注尺寸普通公差（mm）最小公差（mm）TP总厚度±0.1±0.05(视结构和材料而定)FPC总厚度±0.05±0.03金手指长度±0.3±0.2必须标注尺寸普通公差（mm）最小公差（mm）背胶的外形尺寸±0.2±0.15FPC上双面胶位置±0.5±0.3金手指正反面导电长度±0.3±0.2Copyright©BYDCompanyLimitedDivision4文件名称Doc.Name电容式触摸屏设计规范文件编号Doc.No.版次/修改号Rev.A/1页码Page3/36Copyright©BYDCompanyLimitedDivision43.1.4FPC出线图:一般情况FPC的表示可以在正面视图中完成,主要反应FPC与主板的连接方式。如果FPC连接方式为ZIF,则必须标注以下尺寸如果TP与主板的连接方式为B2B，则必须标注连接器的位置尺寸及公差走线图,出线对照表:走线图表示TP内部走线,如下图所示:出线表为TP内部与外界的连接接口,电容的一般分I2C、SPI、USB,如下图所示:I2C接口SPI接口(查看TP20350A接口定义)增加USB接口USB接口文件名称电容式触摸屏设计规范文件编号Doc.No.必须标注尺寸普通公差最小公差金手指线宽线距±0.05±0.05手指到FPC外形的定位尺寸0.150.1金手指长度±0.3±0.2PinnamePinDefinitionVDDSensorPowersupplyvoltageGNDGroundSCLI2CclockSDAI2CDataINTI2CinterruptPinnamePinDefinitionVDDSensorPowersupplyvoltageGNDGroundCSXSPISlaveEnableSCLSPIClockSDOSlaveoutputpinSDISlaveinputpinINTRESI2CinterruptResetdriverICPinnamePinDefinitionVDDSensorPowersupplyvoltageD+DatainputpinD-DataoutputpinGNDGroundINTI2CinterruptCopyright©BYDCompanyLimitedDivision43.2文字说明该部分对TP的常规非常规性能作重点表述,主要包括以下内容:3.2.1结构特性：包括lens材质，ITO膜的厂家及型号，IC型号3.2.2光学特性：包括透光率，雾度，色度等3.2.3电气特性：工作电流，反应时间等3.2.3机械特性：输入方式，表面硬度等3.2.4环境特性：工作温度,储存温度，符合BHS-001标准等以上特性如超出行业规格范围，需逐一标注，并让客户确认3.3图档管理图档管理这块需按以下原则进行相应维护：3.3.1按照命名规则填写图框,并签名。3.3.2如有...
