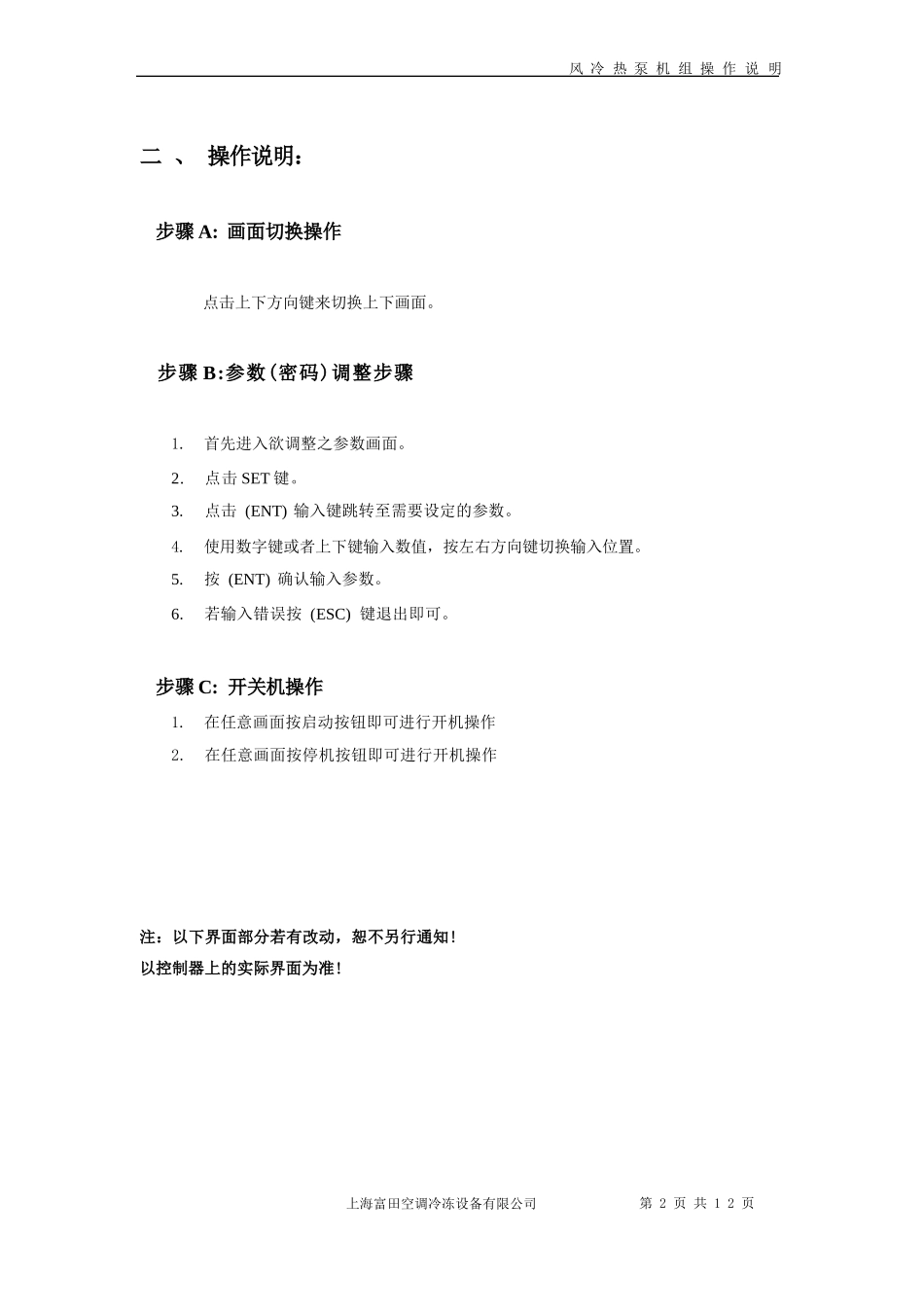

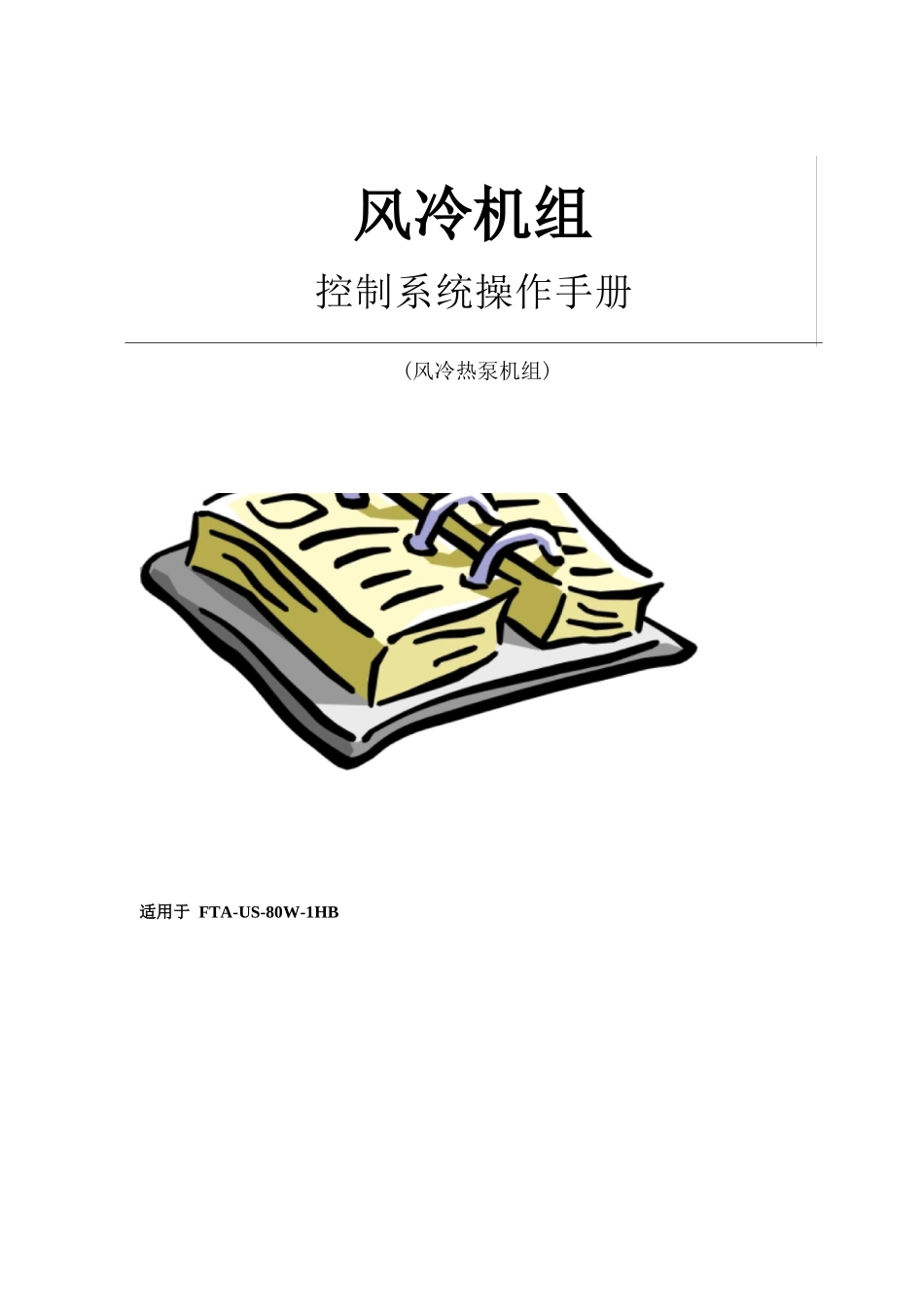

风冷机组控制系统操作手册(风冷热泵机组)适用于FTA-US-80W-1HB方向键：用于切换画面和参数设定切换SEAS0NS指示灯：电源指示，运行指示，报警指示ENT:确认键。输入数值后，按此键将执行输入操作。SET键用于进入输入参数启停键：用于启动停止机组。ESC:退出所设定的数值风冷热泵机组操作说明水冷机组操作说明一、按键定义说明：1·按键布局：2·人机画面分类：人机画面可分成四类。第一类画面：起始欢迎画面，即开机时显示的画面。第二类画面：主监视画面。主要参数的监视。以及开、关机的操作。第三类画面：主菜单画面。在该页可选择进入相应的参数画面。第四类画面：参数设定、显示画面。用于作参数的设定或显示机组的运行信息。上海富田空调冷冻设备有限公司第1页共12页风冷热泵机组操作说明二、操作说明：步骤A:画面切换操作点击上下方向键来切换上下画面。步骤B:参数(密码)调整步骤1.首先进入欲调整之参数画面。2.点击SET键。3.点击(ENT)输入键跳转至需要设定的参数。4.使用数字键或者上下键输入数值，按左右方向键切换输入位置。5.按(ENT)确认输入参数。6.若输入错误按(ESC)键退出即可。步骤C:开关机操作1.在任意画面按启动按钮即可进行开机操作2.在任意画面按停机按钮即可进行开机操作注：以下界面部分若有改动，恕不另行通知!以控制器上的实际界面为准!上海富田空调冷冻设备有限公司第2页共12页风冷热泵机组操作说明三、重要人机画面说明：控制器启动后，首先显示以下欢迎画面。1、欢迎画面SEASONS风冷热泵机组欢迎使用富田空调地址：上海市闵行区光中路488号TEL:+86-021648935362、主显示画面-1用户设定主显示画面系统设定内容3、主显示画面-2开机模式手动工作模式制冷控制模式本地开机间隔时间开机间隔时间到首页——欢迎画面。显示上海富田空调电话信息。在欢迎画面按向下键即可进入主显示选择画面主显示画面(目录画面):显示操作画面提示，按向右键进入用户设定画面；按向左键进入系统设定画面；按向下键进入主显示画面内容。主显示画面(参数显示画面):显示机组各类模式设定内容，开机模式，是指自动开关机还是手动开关机；工作模式显示；控制模式显示，遥控或远控；开机间隔时间用于显示开机间隔是否已到。上海富田空调冷冻设备有限公司第3页共12页风冷热泵机组操作说明四.人机画面分类说明运转信息画面系列1、运转信息画面-1日期2008-04-18时间14-23出水温度7℃环境温度35℃出风温度142℃本页为运转信息(监视画面),显示当前日期和时间，显示出水温度，环境温度以及盘管1出水温度。2、运转信息画面-2入水温度12℃低储温度6℃排气温度75℃出风温度242℃3、运转信息画面-3压缩机运转时间360小时电流显示128A运转容量显示92%主显示画面(监视画面):显示机组入水温度，低储温度，排气温度，出风温度2。显示压缩机运转时间，显示运转电流，显示运转容量上海富田空调冷冻设备有限公司第4页共12页风冷热泵机组操作说明用户设定画面系列1、用户设定画面-1I/0显示画面用户设定主显示画面内容2、用户设定画面-2制冷温度设定制冷出水温度设定7℃制冷停机温度设定5℃制冷复归温度设定10℃3、用户设定画面-3制热温度设定制热出水温度设定40℃制热停机温度设定45℃制热复归温度设定37℃本页为用户设定起始页，按下方向键可进入用户设定画面，按左方向键进入主显示画面，按右方向键进入I/0显示画面.按SET键进入输入，按ENT键确认输入或切换需要设定的参数，按ESC键退出设定。进行制冷出水温度设定；制冷停机温度设定；制冷复归温度设定。复归温度必须高于出水温度，停机温度必须低于出水温度2℃。按SET键进入输入，按ENT键确认输入或切换需要设定的参数，按ESC键退出设定。进行制热出水温度设定；制热停机温度设定；制热复归温度设定。复归温度必须低于出水温度，停机温度必须高于出水温度2℃。上海富田空调冷冻设备有限公司第5页共12页风冷热泵机组操作说明4、用户设定画面-4是否自动开关机手动控制模式设定本地制冷制热切换制冷手动除霜自动除霜5、用户设定画面-5时间修改设定系统日期20080418设定系统星期5设定系统时间17126、用户设定画面-6用户密码修改0000按SET键进入输入，按ENT键...
