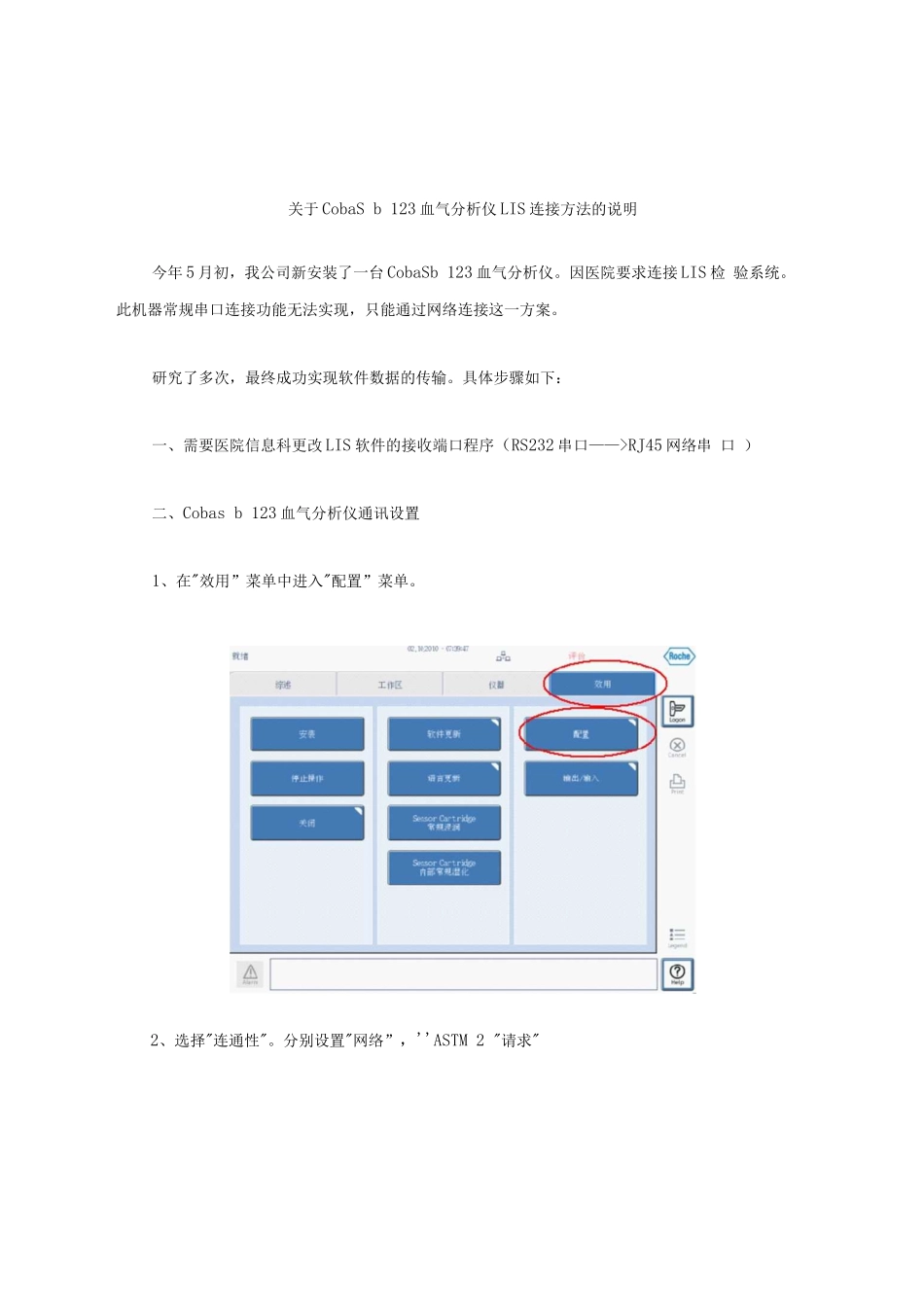

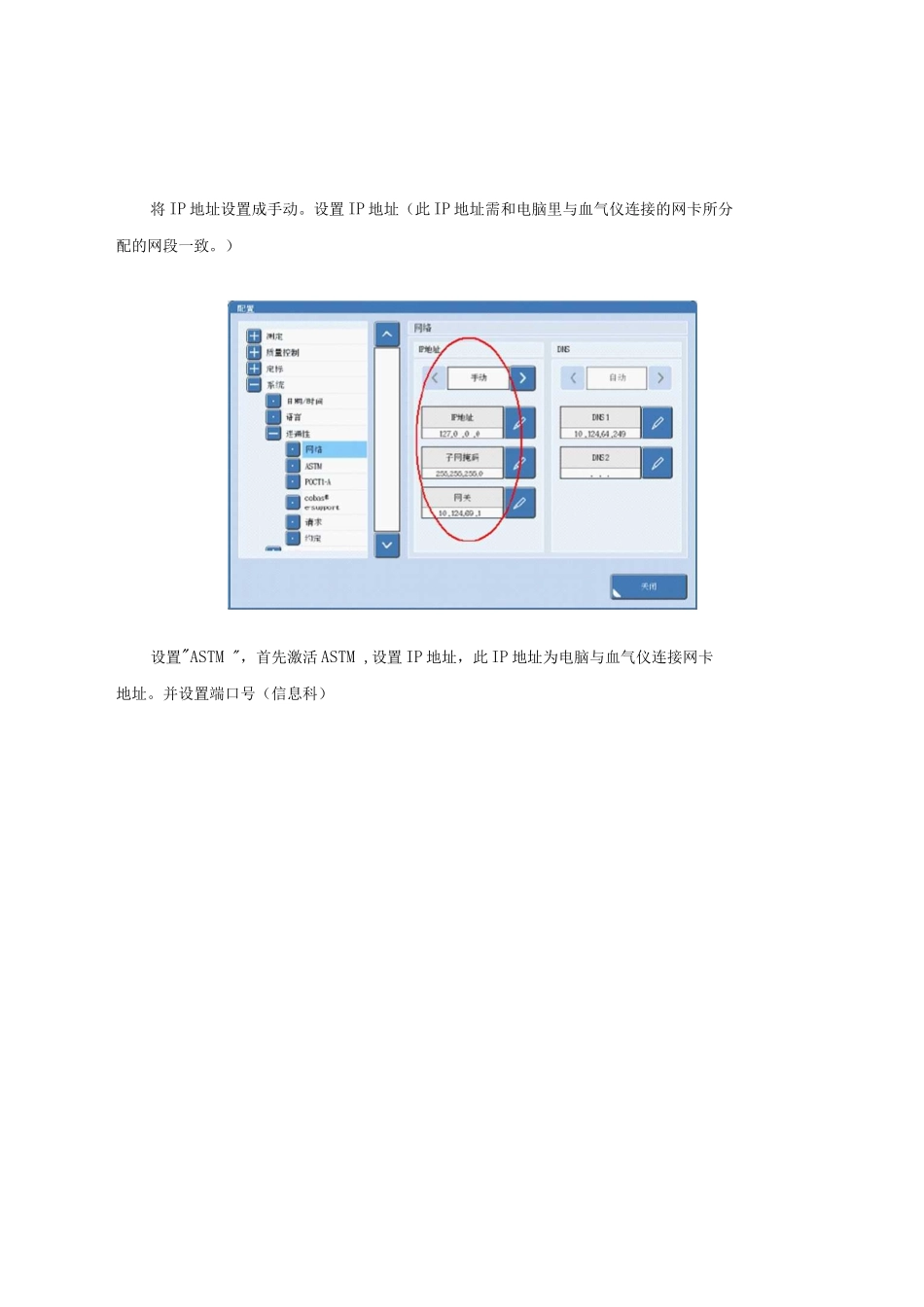

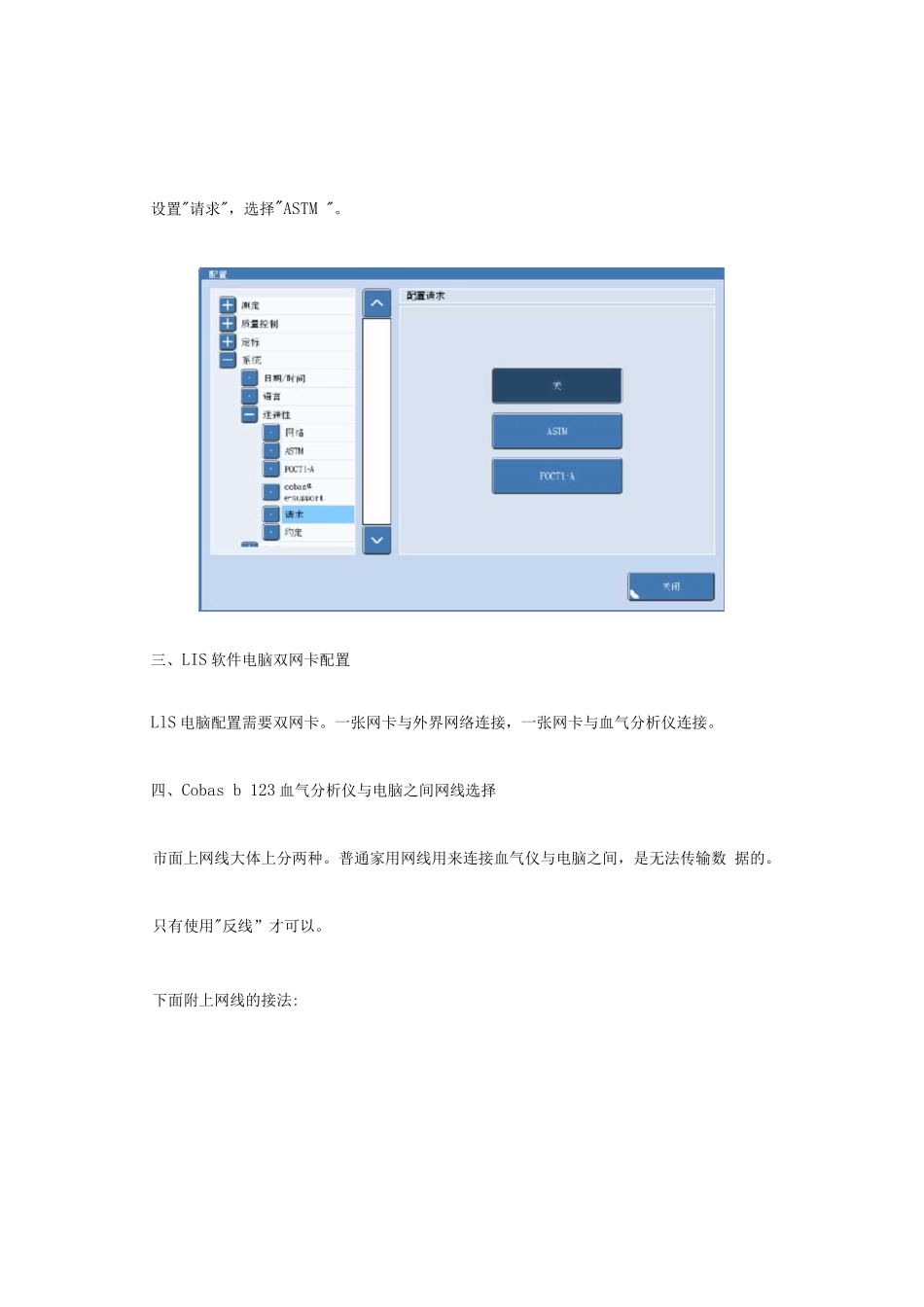

关于CobaSb123血气分析仪LIS连接方法的说明今年5月初，我公司新安装了一台CobaSb123血气分析仪。因医院要求连接LIS检验系统。此机器常规串口连接功能无法实现，只能通过网络连接这一方案。研究了多次，最终成功实现软件数据的传输。具体步骤如下：一、需要医院信息科更改LIS软件的接收端口程序（RS232串口——>RJ45网络串口）二、Cobasb123血气分析仪通讯设置1、在"效用”菜单中进入"配置”菜单。2、选择"连通性"。分别设置"网络”，''ASTM2"请求"将IP地址设置成手动。设置IP地址（此IP地址需和电脑里与血气仪连接的网卡所分配的网段一致。）设置"ASTM"，首先激活ASTM,设置IP地址，此IP地址为电脑与血气仪连接网卡地址。并设置端口号（信息科）设置"请求"，选择"ASTM"。三、LIS软件电脑双网卡配置LlS电脑配置需要双网卡。一张网卡与外界网络连接，一张网卡与血气分析仪连接。四、Cobasb123血气分析仪与电脑之间网线选择市面上网线大体上分两种。普通家用网线用来连接血气仪与电脑之间，是无法传输数据的。只有使用"反线”才可以。下面附上网线的接法:网线压线标准和各种设备网线接法正线，即直通线，标准568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。反线，即交*线：一端为568B正线的线序，另一端为568A从左至右线序是：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。以下是各种设备的连接情况下，正线和反线的正确选择。其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器：PC-PC：反线PC-HUB:正线HUB-HUB普通口:反线HUB-HUB级连口-级连口：反线HUB-HUB普通口-级连口：正线HUB-SWITCH：反线HUB（级联口）-SWITCH：正线SWITCH-SWITCH：反线SWITCH-ROUTER：正线ROUTER-ROUTER：反线IOOBaseT连接双绞线,以IOOMb/S的EIA/TIA568B作为标准规格。图1；RJ45型网线插头的T568A线序-,直连线互连网线的两端均按T568B接1.电脑*.......-ADSL猫2.ADSL猫^.....MOSL路由器的WAN口3.电脑'.......ADSL路由器的LAN口4.电脑.........集线器或交换机二、交叉互连网线的一端按T568B接，另一端按T568A接1.电脑*——►电脑，即对等网连接2.集线器《■一■►集线器3.交换机....交换机图2：RJ45型网线插头的T568B线序注意：线路短的情况下正线和反线连接是不明显的差别,但是如果线路很长,数据传输会明显阻塞堪至无任何反映！关于CObaSb123血气分析仪LlS连接方法的说明今年5月初，我公司新安装了一台CobaSb123血气分析仪。因医院要求连接LlS检验系统。此机器常规串口连接功能无法实现，只能通过网络连接这一方案。研究了多次，最终成功实现软件数据的传输。具体步骤如下:五、需要医院信息科更改LIS软件的接收端口程序（RS232串口——>RJ45网络串口）六、Cobasb123血气分析仪通讯设置1、在"效用"菜单中进入"配置”菜单。3、选择"连通性”。分别设置"网络”，"ASTM3"请求"将IP地址设置成手动。设置IP地址（此IP地址需和电脑里与血气仪连接的网卡所分配的网段一致。）设置"ASTM"，首先激活ASTM,设置IP地址，此IP地址为电脑与血气仪连接网卡地址。并设置端口号（信息科）设置"请求",选择''ASTM"。（Q制定[Qm≡t怜制D定仟Q系统I°日呻时何IU环宫Q建通住.ASIN.POCTI-A≡cotas∙esupport■请求■做关闭七、LIS软件电脑双网卡配置LlS电脑配置需要双网卡。一张网卡与外界网络连接，一张网卡与血气分析仪连接。Λ^Cobasb123血气分析仪与电脑之间网线选择市面上网线大体上分两种。普通家用网线用来连接血气仪与电脑之间，是无法传输数据的。只有使用"反线”才可以。下面分享一下网线的接法：网线压线标准和各种设备网线接法配置泡定盾量控制定标系亮■日期/时同司语言n注涵性■/SH^■POCTl-A■colxis®©-support配直请求SWITCH-ROUTER：正线正线，即直通线，标准568B）：两端线序一样，从左至右线序是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。反线，即交*线：一端为568B正线的线序，另一端为568A从左至右线序是：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕。以下是各种设备的连接情况下，正线和反线的正确选择。其中HUB代表集线器，SWITCH代表交换机，ROUTER代表路由器：PC-PC：反...
