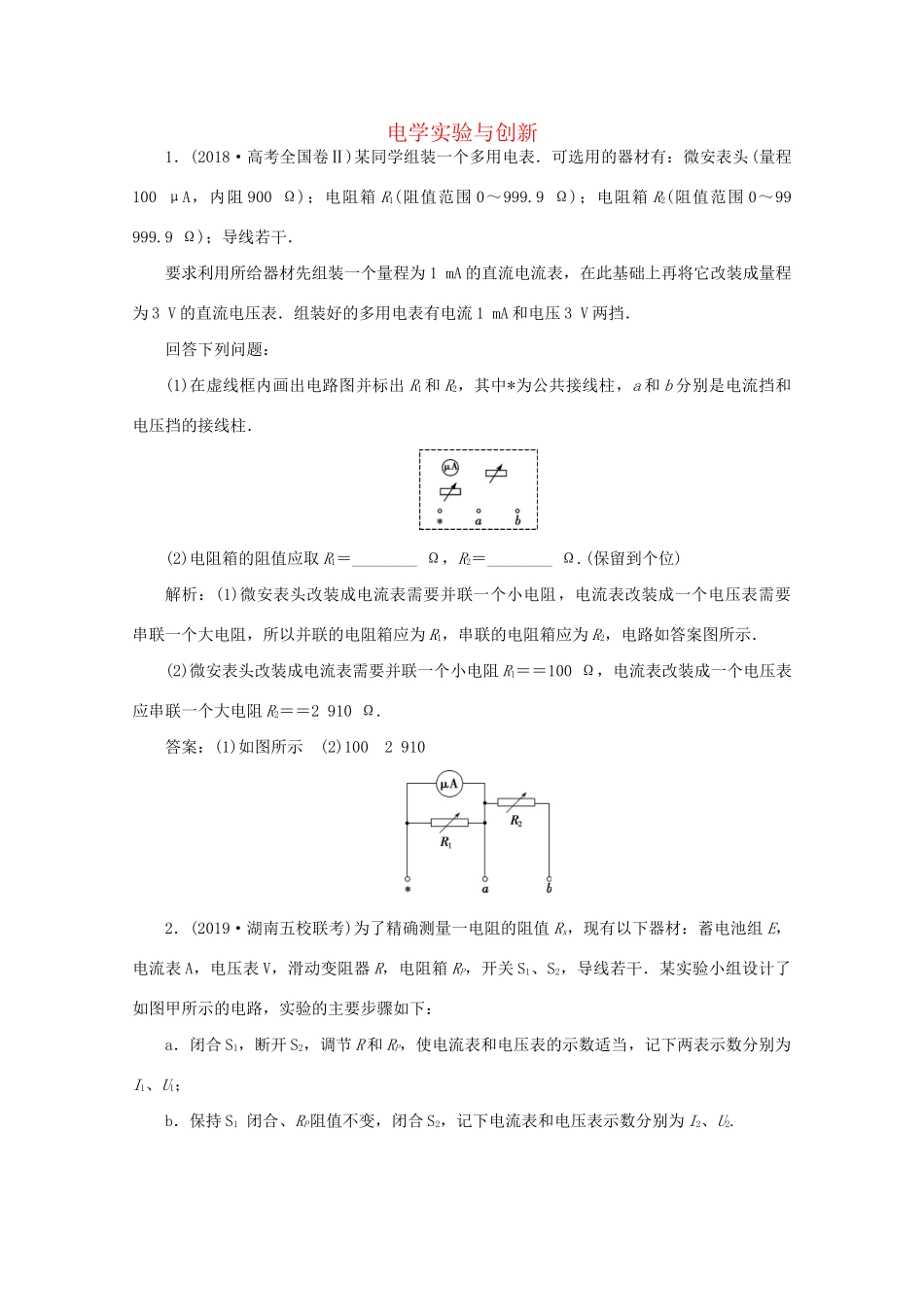

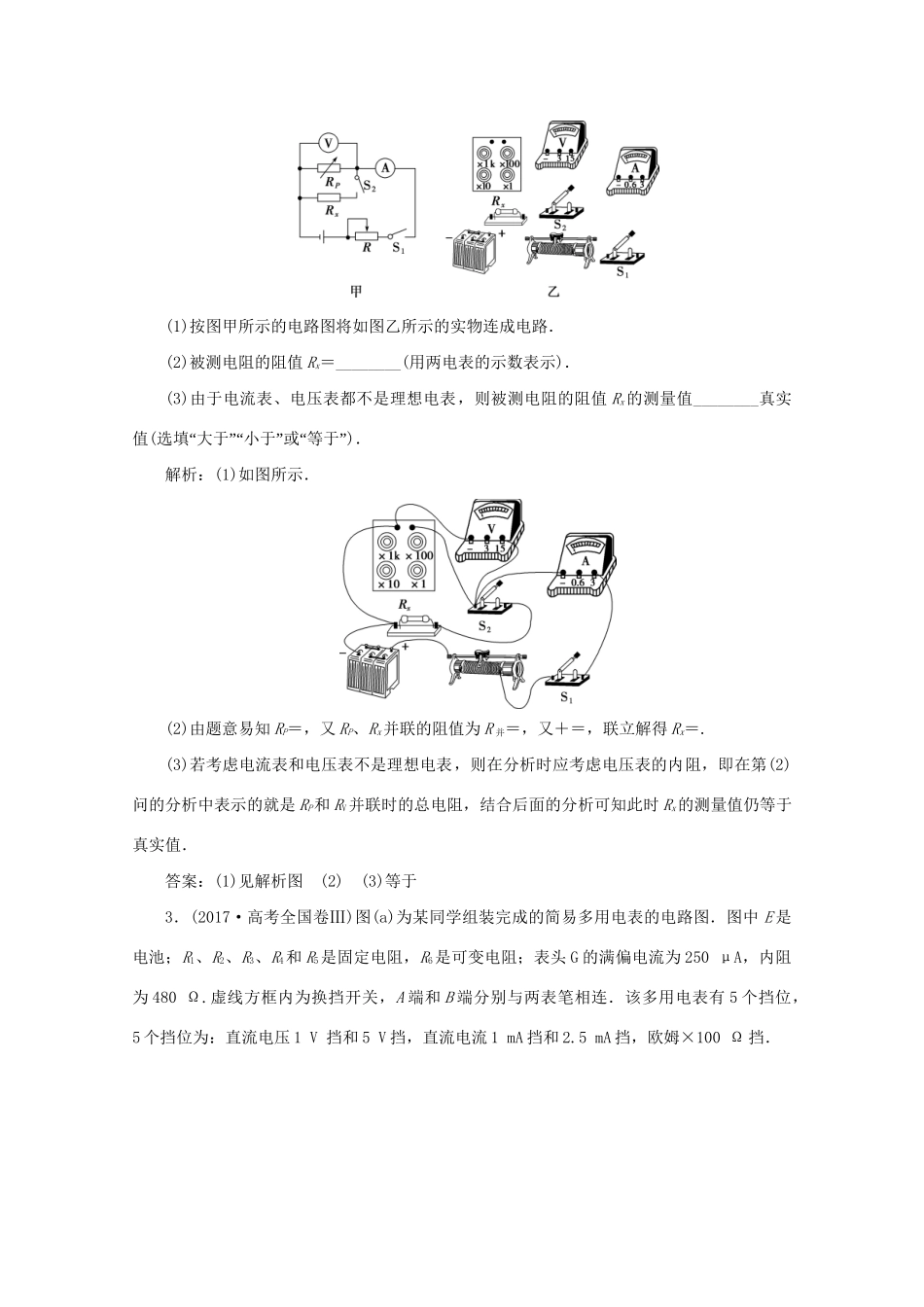

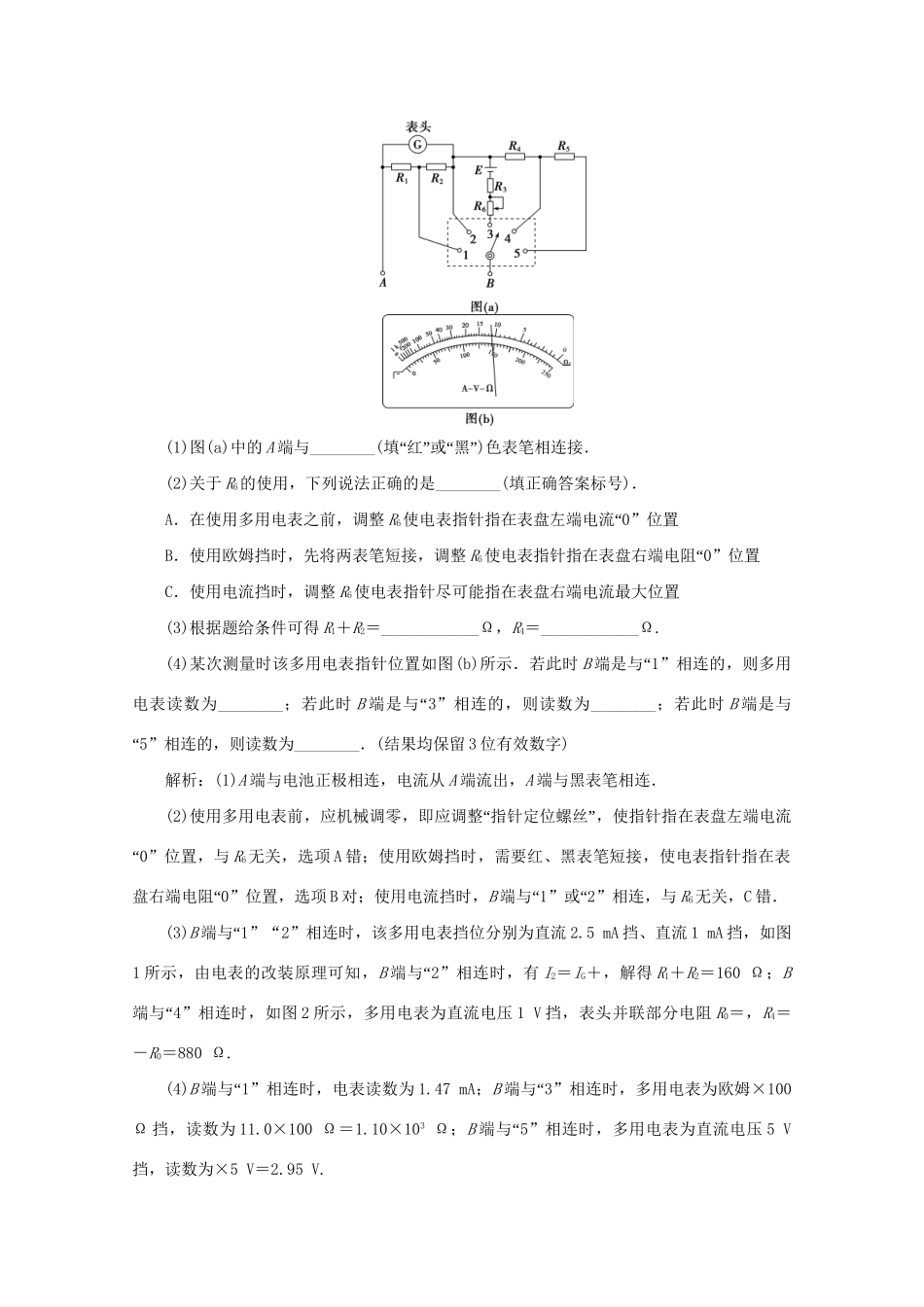

电学实验与创新1．(2018·高考全国卷Ⅱ)某同学组装一个多用电表．可选用的器材有：微安表头(量程100μA，内阻900Ω)；电阻箱R1(阻值范围0～999.9Ω)；电阻箱R2(阻值范围0～99999.9Ω)；导线若干．要求利用所给器材先组装一个量程为1mA的直流电流表，在此基础上再将它改装成量程为3V的直流电压表．组装好的多用电表有电流1mA和电压3V两挡．回答下列问题：(1)在虚线框内画出电路图并标出R1和R2，其中*为公共接线柱，a和b分别是电流挡和电压挡的接线柱．(2)电阻箱的阻值应取R1＝________Ω，R2＝________Ω.(保留到个位)解析：(1)微安表头改装成电流表需要并联一个小电阻，电流表改装成一个电压表需要串联一个大电阻，所以并联的电阻箱应为R1，串联的电阻箱应为R2，电路如答案图所示．(2)微安表头改装成电流表需要并联一个小电阻R1＝＝100Ω，电流表改装成一个电压表应串联一个大电阻R2＝＝2910Ω.答案：(1)如图所示(2)10029102．(2019·湖南五校联考)为了精确测量一电阻的阻值Rx，现有以下器材：蓄电池组E，电流表A，电压表V，滑动变阻器R，电阻箱RP，开关S1、S2，导线若干．某实验小组设计了如图甲所示的电路，实验的主要步骤如下：a．闭合S1，断开S2，调节R和RP，使电流表和电压表的示数适当，记下两表示数分别为I1、U1；b．保持S1闭合、RP阻值不变，闭合S2，记下电流表和电压表示数分别为I2、U2.(1)按图甲所示的电路图将如图乙所示的实物连成电路．(2)被测电阻的阻值Rx＝________(用两电表的示数表示)．(3)由于电流表、电压表都不是理想电表，则被测电阻的阻值Rx的测量值________真实值(“”“”“”选填大于小于或等于)．解析：(1)如图所示．(2)由题意易知RP＝，又RP、Rx并联的阻值为R并＝，又＋＝，联立解得Rx＝.(3)若考虑电流表和电压表不是理想电表，则在分析时应考虑电压表的内阻，即在第(2)问的分析中表示的就是RP和RV并联时的总电阻，结合后面的分析可知此时Rx的测量值仍等于真实值．答案：(1)见解析图(2)(3)等于3．(2017·高考全国卷Ⅲ)图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．(1)图(a)中的A端与________(“”“”填红或黑)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6“使电表指针指在表盘左端电流0”位置B．使用欧姆挡时，先将两表笔短接，调整R6“使电表指针指在表盘右端电阻0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝____________Ω，R4＝____________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B“端是与1”相连的，则多用电表读数为________；若此时B“端是与3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________．(结果均保留3位有效数字)解析：(1)A端与电池正极相连，电流从A端流出，A端与黑表笔相连．(2)使用多用电表前，应机械调零，“”即应调整指针定位螺丝，使指针指在表盘左端电流“0”位置，与R6无关，选项A错；使用欧姆挡时，需要红、黑表笔短接，使电表指针指在表“盘右端电阻0”位置，选项B对；使用电流挡时，B“端与1”“或2”相连，与R6无关，C错．(3)B“端与1”“2”相连时，该多用电表挡位分别为直流2.5mA挡、直流1mA挡，如图1所示，由电表的改装原理可知，B“端与2”相连时，有I2＝IG＋，解得R1＋R2＝160Ω；B“端与4”相连时，如图2所示，多用电表为直流电压1V挡，表头并联部分电阻R0＝，R4＝－R0＝880Ω.(4)B“端与1”相连时，电表读数为1.47mA；B“端与3”相连时，多用电表为欧姆×100Ω挡，读数为11.0×100Ω＝1.10×103Ω；B“端与5”相连时，多用电表为直流电压5V挡，读数为×5V＝2.95V.答案：(1)黑(2)B(3)160880(4)1.47mA1.10×103Ω2.95V4．(2019·河南师范大学附属中学检测)“”某同学做描绘小灯泡的伏安特性曲线的实...
