监控项目施工方案VIP免费

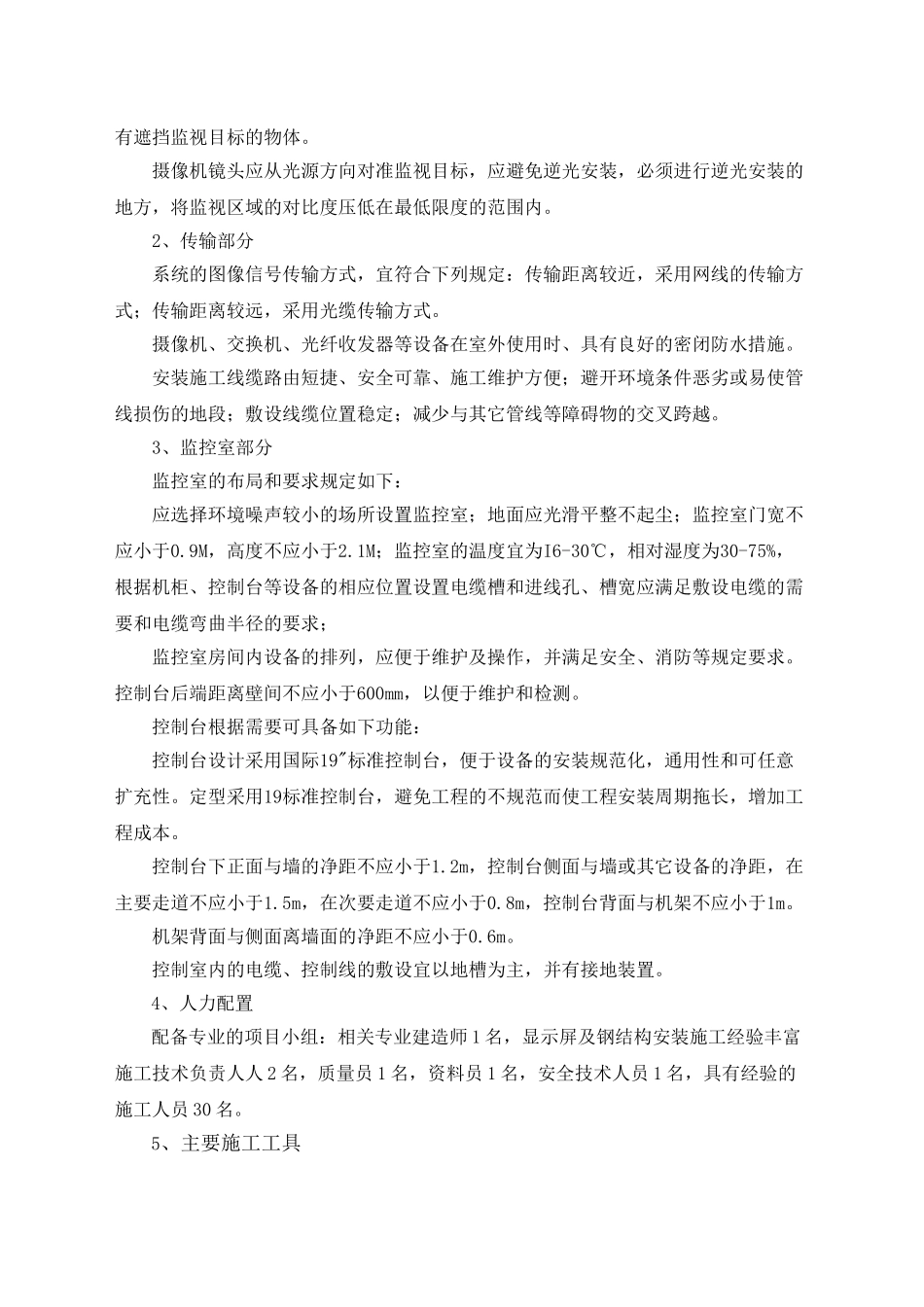

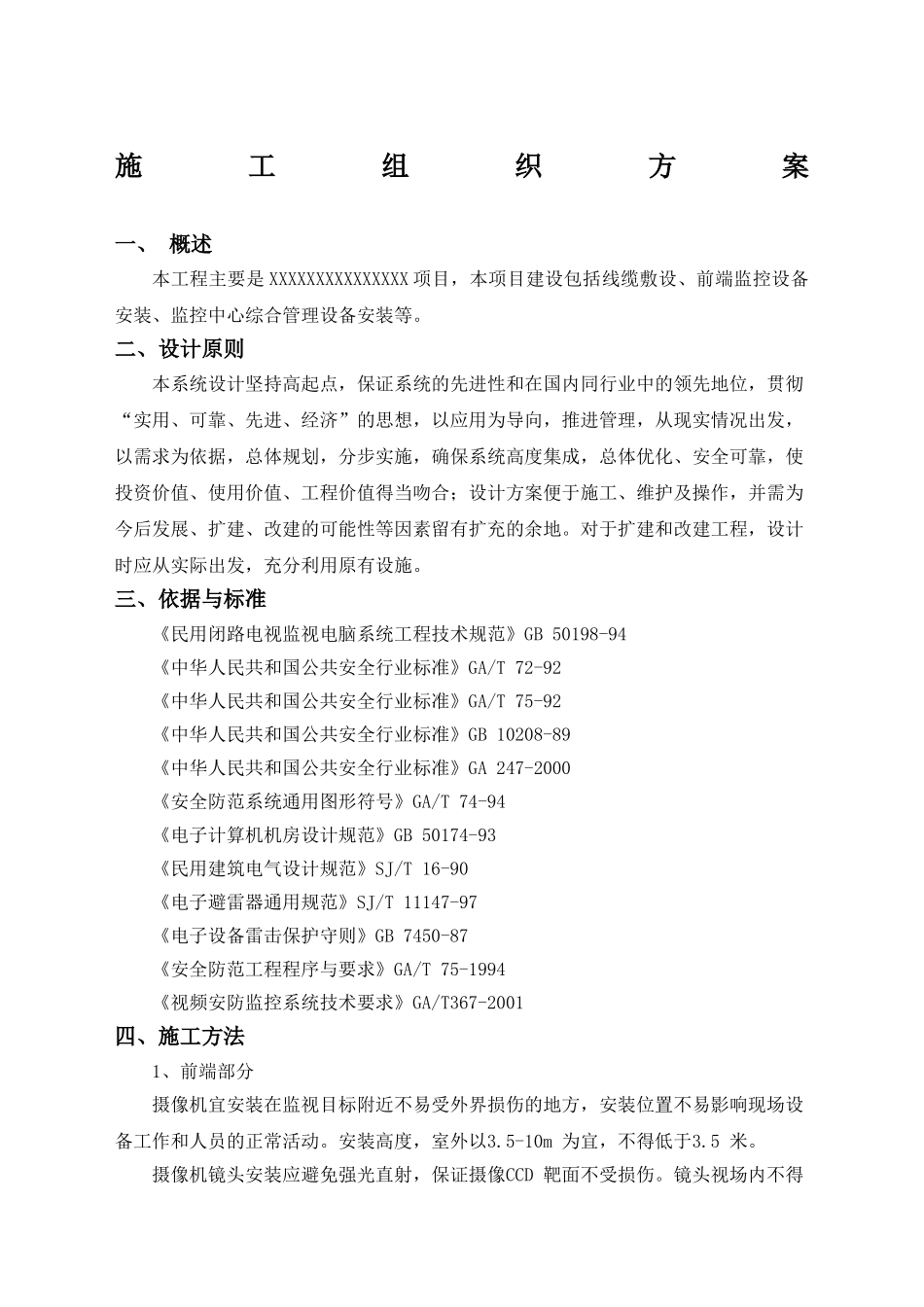

施工组织方案一、概述本工程主要是XXXXXXXXXXXXXXX项目，本项目建设包括线缆敷设、前端监控设备安装、监控中心综合管理设备安装等。二、设计原则本系统设计坚持高起点，保证系统的先进性和在国内同行业中的领先地位，贯彻“实用、可靠、先进、经济”的思想，以应用为导向，推进管理，从现实情况出发，以需求为依据，总体规划，分步实施，确保系统高度集成，总体优化、安全可靠，使投资价值、使用价值、工程价值得当吻合；设计方案便于施工、维护及操作，并需为今后发展、扩建、改建的可能性等因素留有扩充的余地。对于扩建和改建工程，设计时应从实际出发，充分利用原有设施。三、依据与标准《民用闭路电视监视电脑系统工程技术规范》GB50198-94《中华人民共和国公共安全行业标准》GA/T72-92《中华人民共和国公共安全行业标准》GA/T75-92《中华人民共和国公共安全行业标准》GB10208-89《中华人民共和国公共安全行业标准》GA247-2000《安全防范系统通用图形符号》GA/T74-94《电子计算机机房设计规范》GB50174-93《民用建筑电气设计规范》SJ/T16-90《电子避雷器通用规范》SJ/T11147-97《电子设备雷击保护守则》GB7450-87《安全防范工程程序与要求》GA/T75-1994《视频安防监控系统技术要求》GA/T367-2001四、施工方法1、前端部分摄像机宜安装在监视目标附近不易受外界损伤的地方，安装位置不易影响现场设备工作和人员的正常活动。安装高度，室外以3.5-10m为宜，不得低于3.5米。摄像机镜头安装应避免强光直射，保证摄像CCD靶面不受损伤。镜头视场内不得有遮挡监视目标的物体。摄像机镜头应从光源方向对准监视目标，应避免逆光安装，必须进行逆光安装的地方，将监视区域的对比度压低在最低限度的范围内。2、传输部分系统的图像信号传输方式，宜符合下列规定：传输距离较近，采用网线的传输方式；传输距离较远，采用光缆传输方式。摄像机、交换机、光纤收发器等设备在室外使用时、具有良好的密闭防水措施。安装施工线缆路由短捷、安全可靠、施工维护方便；避开环境条件恶劣或易使管线损伤的地段；敷设线缆位置稳定；减少与其它管线等障碍物的交叉跨越。3、监控室部分监控室的布局和要求规定如下：应选择环境噪声较小的场所设置监控室；地面应光滑平整不起尘；监控室门宽不应小于0.9M，高度不应小于2.1M；监控室的温度宜为I6-30℃，相对湿度为30-75%，根据机柜、控制台等设备的相应位置设置电缆槽和进线孔、槽宽应满足敷设电缆的需要和电缆弯曲半径的要求；监控室房间内设备的排列，应便于维护及操作，并满足安全、消防等规定要求。控制台后端距离壁间不应小于600mm，以便于维护和检测。控制台根据需要可具备如下功能：控制台设计采用国际19"标准控制台，便于设备的安装规范化，通用性和可任意扩充性。定型采用19标准控制台，避免工程的不规范而使工程安装周期拖长，增加工程成本。控制台下正面与墙的净距不应小于1.2m，控制台侧面与墙或其它设备的净距，在主要走道不应小于1.5m，在次要走道不应小于0.8m，控制台背面与机架不应小于1m。机架背面与侧面离墙面的净距不应小于0.6m。控制室内的电缆、控制线的敷设宜以地槽为主，并有接地装置。4、人力配置配备专业的项目小组：相关专业建造师1名，显示屏及钢结构安装施工经验丰富施工技术负责人人2名，质量员1名，资料员1名，安全技术人员1名，具有经验的施工人员30名。5、主要施工工具序号机械名称数量（台）功率（KW）备注1电焊机3台402砂轮切割机1台33冲击钻3台4电工用普通组合工具5套5手枪钻3套6工程车1辆7万用表2台8手提电脑1台9示波器1台10配电箱2台6、设备存储设备暂时存放须保证安全，确保放置稳固，并防止水，灰，坠落物和其它外力侵害。五、措施施工方案1、工期控制措施根据施工总体进度做出分部具体施工进度计划表。严格控制各作业准时完成。合理安排施工进度与作业计划，均衡安排施工力量，减少因工序衔接出现的拖延现象，提高施工效率。2、质量控制措施2.1质量方针贯彻执行GB/TISO9000系列质量标准和质量手册，程序文件，将其纳入标准化规范化轨道，为了在本工程中创造一流的施工质量，特别制订控制目标为优良工程的科学管理、信...
