电磁流量计的校验

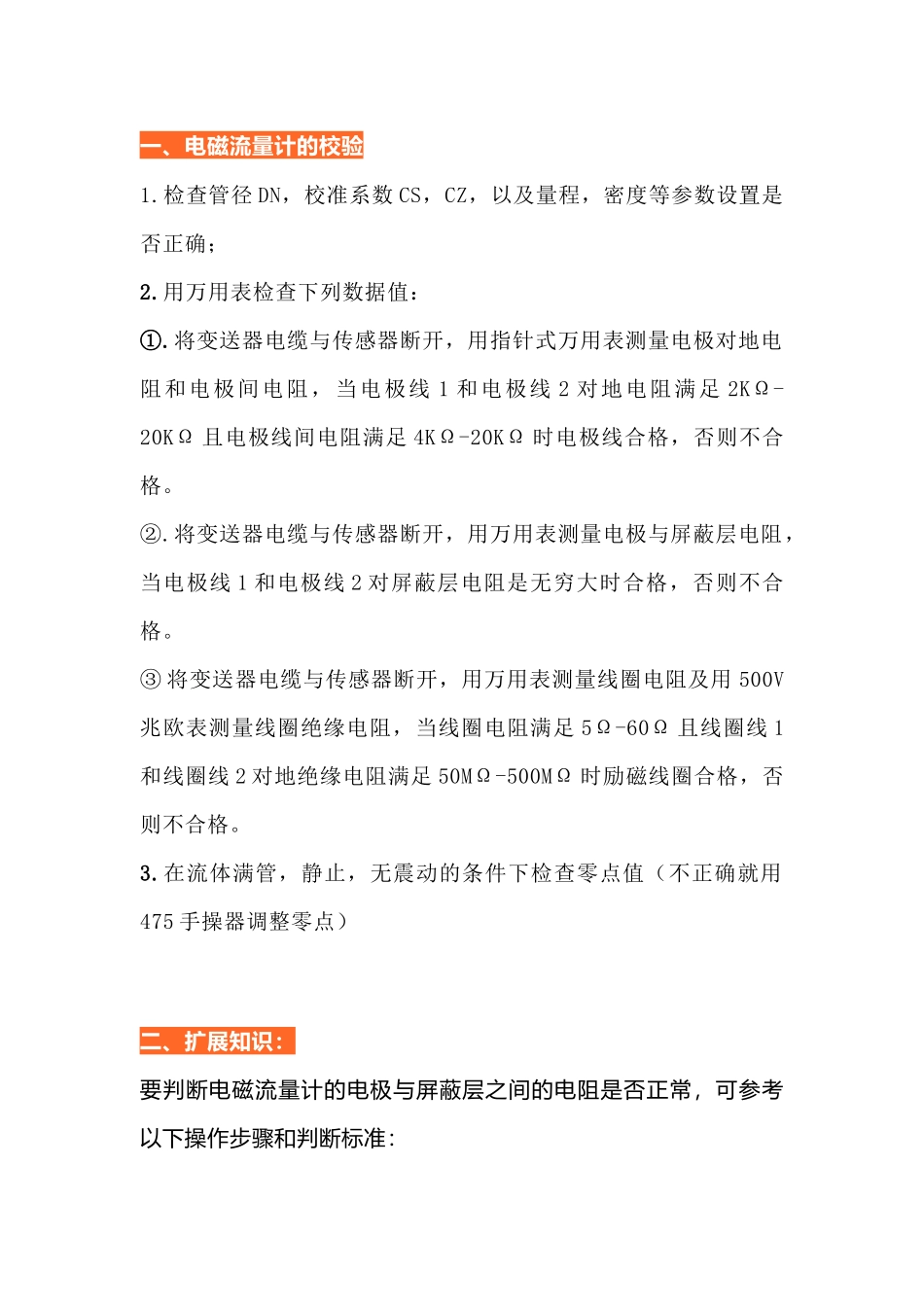

一、电磁流量计的校验1.检查管径 DN，校准系数 CS，CZ，以及量程，密度等参数设置是否正确；2.用万用表检查下列数据值：①.将变送器电缆与传感器断开，用指针式万用表测量电极对地电阻和电极间电阻，当电极线 1 和电极线 2 对地电阻满足 2KΩ-20KΩ 且电极线间电阻满足 4KΩ-20KΩ 时电极线合格，否则不合格。②.将变送器电缆与传感器断开，用万用表测量电极与屏蔽层电阻，当电极线 1 和电极线 2 对屏蔽层电阻是无穷大时合格，否则不合格。③ 将变送器电缆与传感器断开，用万用表测量线圈电阻及用 500V兆欧表测量线圈绝缘电阻，当线圈电阻满足 5Ω-60Ω 且线圈线 1和线圈线 2 对地绝缘电阻满足 50MΩ-500MΩ 时励磁线圈合格，否则不合格。3.在流体满管，静止，无震动的条件下检查零点值（不正确就用475 手操器调整零点） 二、扩展知识：要判断电磁流量计的电极与屏蔽层之间的电阻是否正常，可参考以下操作步骤和判断标准：1. 准备工作：确保电磁流量计处于断电状态，避免在测量过程中发生触电危险或损坏测量仪器。准备好合适的万用表，一般选择能够测量高阻值的数字万用表，确保其功能正常且量程合适。2. 断开连接：将变送器电缆与传感器断开，这样可以避免其他电路元件对测量结果产生干扰，确保测量的是电极与屏蔽层之间的真实电阻值。3. 进行测量：将万用表的两个表笔分别连接到电极（电极线 1 或电极线 2）和屏蔽层上。在连接时，要确保表笔与电极和屏蔽层接触良好，避免虚接导致测量结果不准确。选择万用表的电阻测量档位，根据电磁流量计的规格和预期电阻值，选择合适的量程。4. 判断结果：根据测量得到的电阻值与标准值进行比较来判断是否正常。对于大多数电磁流量计，当电极线 1 和电极线 2 对屏蔽层电阻是无穷大时，认为电极与屏蔽层之间的绝缘性能良好，电阻正常；如果测量得到的电阻值不是无穷大，而是有一定的数值，说明电极与屏蔽层之间存在漏电或绝缘不良的情况，电阻不正常。在实际操作中，可能会由于测量环境、测量仪器精度等因素导致测量结果存在一定的误差。因此，在判断电阻是否正常时，需要综合考虑各种因素，并结合电磁流量计的使用说明书和实际运行情况进行分析。三、电磁流量计的校准周期：通常受使用环境、测量精度要求、法规标准等因素影响，具体如下 1：按使用环境和工况划分o恶劣环境：若安装在高温、高湿度、强腐蚀、强振动环境，如化工生产现场等，校准周期一般为 6 个月至...
