2 高级仪表工计算练习题含答案-5VIP专享

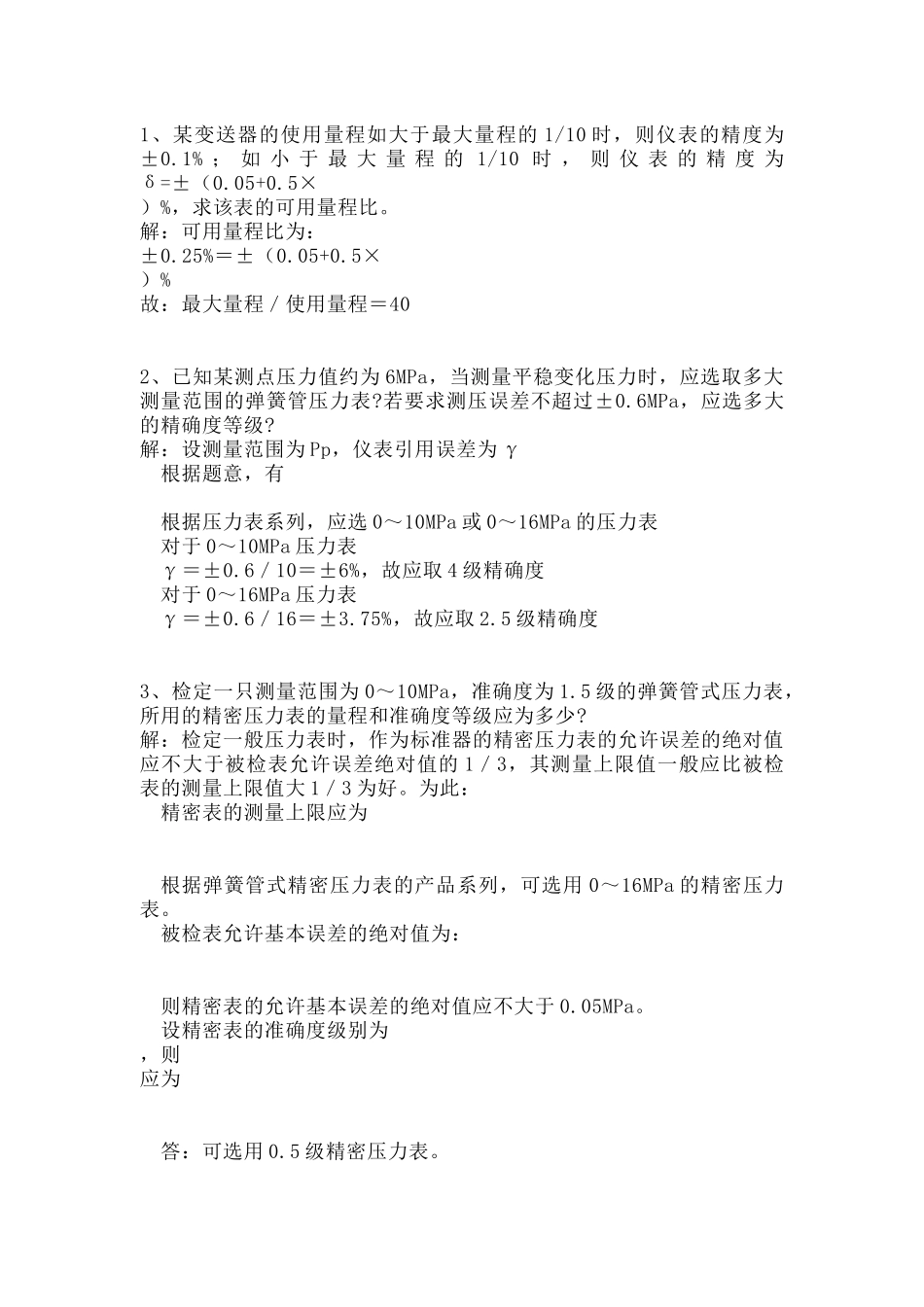

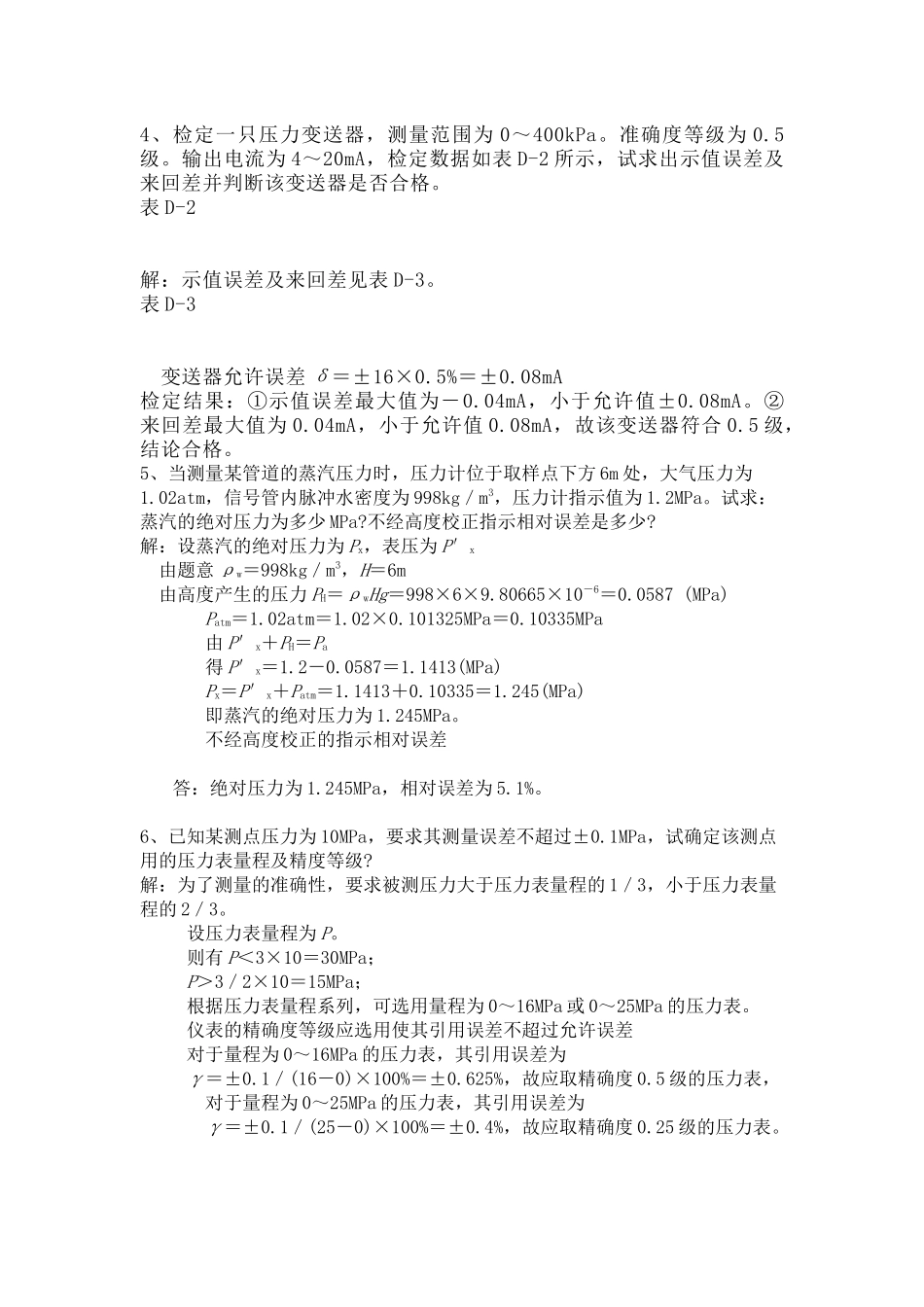

1、某变送器的使用量程如大于最大量程的 1/10 时，则仪表的精度为±0.1% ； 如 小 于 最 大 量 程 的 1/10 时 ， 则 仪 表 的 精 度 为δ=±（0.05+0.5×）%，求该表的可用量程比。解：可用量程比为：±0.25%＝±（0.05+0.5×）%故：最大量程／使用量程＝402、已知某测点压力值约为 6MPa，当测量平稳变化压力时，应选取多大测量范围的弹簧管压力表?若要求测压误差不超过±0.6MPa，应选多大的精确度等级?解：设测量范围为 Pp，仪表引用误差为 γ 根据题意，有 根据压力表系列，应选 0～10MPa 或 0～16MPa 的压力表 对于 0～10MPa 压力表 γ＝±0.6／10＝±6%，故应取 4 级精确度 对于 0～16MPa 压力表 γ＝±0.6／16＝±3.75%，故应取 2.5 级精确度3、检定一只测量范围为 0～10MPa，准确度为 1.5 级的弹簧管式压力表，所用的精密压力表的量程和准确度等级应为多少?解：检定一般压力表时，作为标准器的精密压力表的允许误差的绝对值应不大于被检表允许误差绝对值的 1／3，其测量上限值一般应比被检表的测量上限值大 1／3 为好。为此： 精密表的测量上限应为 根据弹簧管式精密压力表的产品系列，可选用 0～16MPa 的精密压力表。 被检表允许基本误差的绝对值为： 则精密表的允许基本误差的绝对值应不大于 0.05MPa。 设精密表的准确度级别为，则应为 答：可选用 0.5 级精密压力表。4、检定一只压力变送器，测量范围为 0～400kPa。准确度等级为 0.5级。输出电流为 4～20mA，检定数据如表 D-2 所示，试求出示值误差及来回差并判断该变送器是否合格。表 D-2解：示值误差及来回差见表 D-3。表 D-3 变送器允许误差 δ＝±16×0.5%＝±0.08mA检定结果：①示值误差最大值为－0.04mA，小于允许值±0.08mA。②来回差最大值为 0.04mA，小于允许值 0.08mA，故该变送器符合 0.5 级，结论合格。5、当测量某管道的蒸汽压力时，压力计位于取样点下方 6m 处，大气压力为1.02atm，信号管内脉冲水密度为 998kg／m3，压力计指示值为 1.2MPa。试求：蒸汽的绝对压力为多少 MPa?不经高度校正指示相对误差是多少?解：设蒸汽的绝对压力为 Px，表压为 P′x 由题意 ρw＝998kg／m3，H＝6m 由高度产生的压力 PH＝ρwHg＝998×6×9.80665×10－6＝0.0587 (MPa) Patm＝1.02atm＝1.02×0.101325MPa＝0.10335MPa 由 P′x＋PH＝Pa 得 P′x＝1.2－0.0587＝1.1413(MPa) Px＝P′x＋Patm＝1.141...
