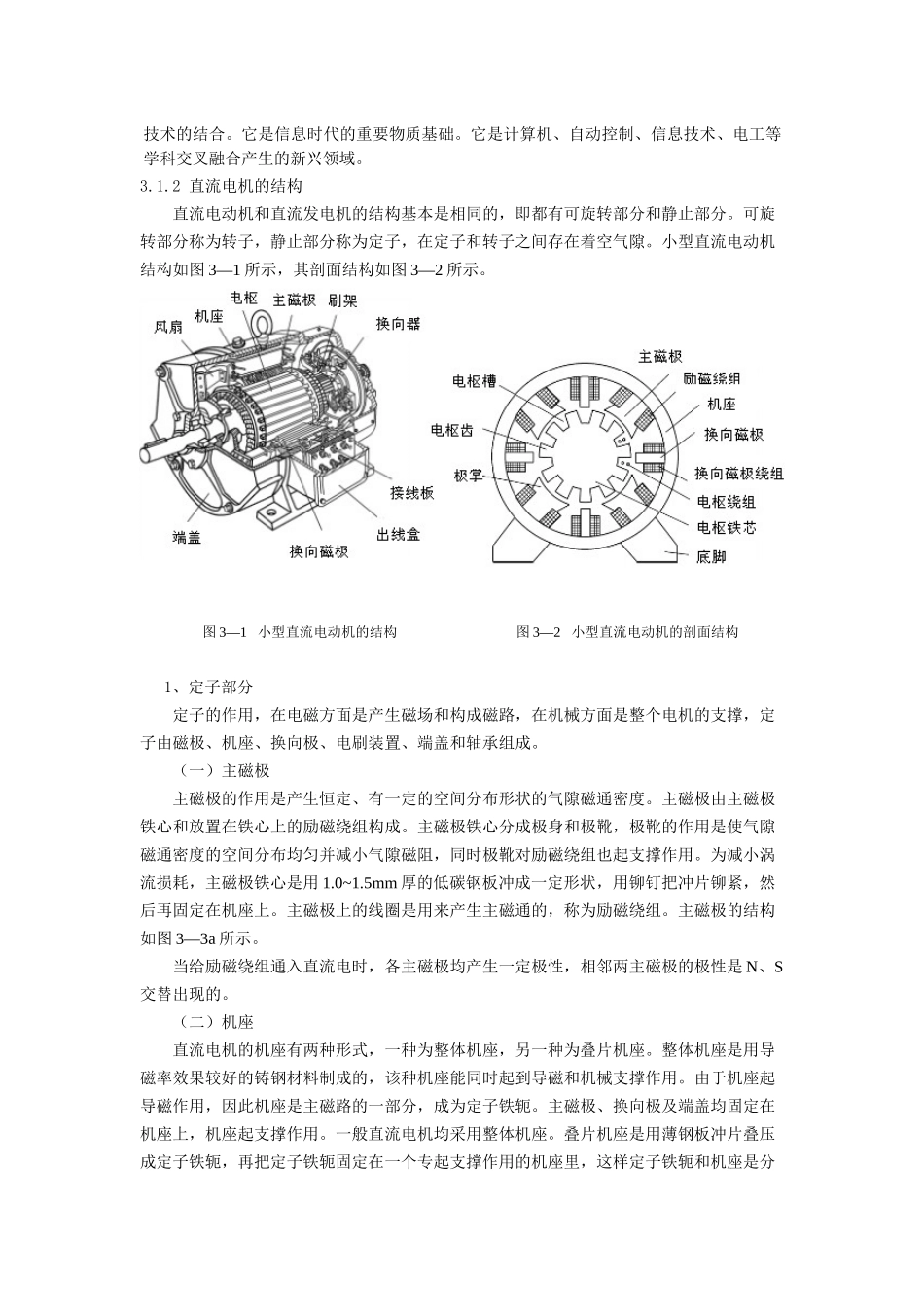

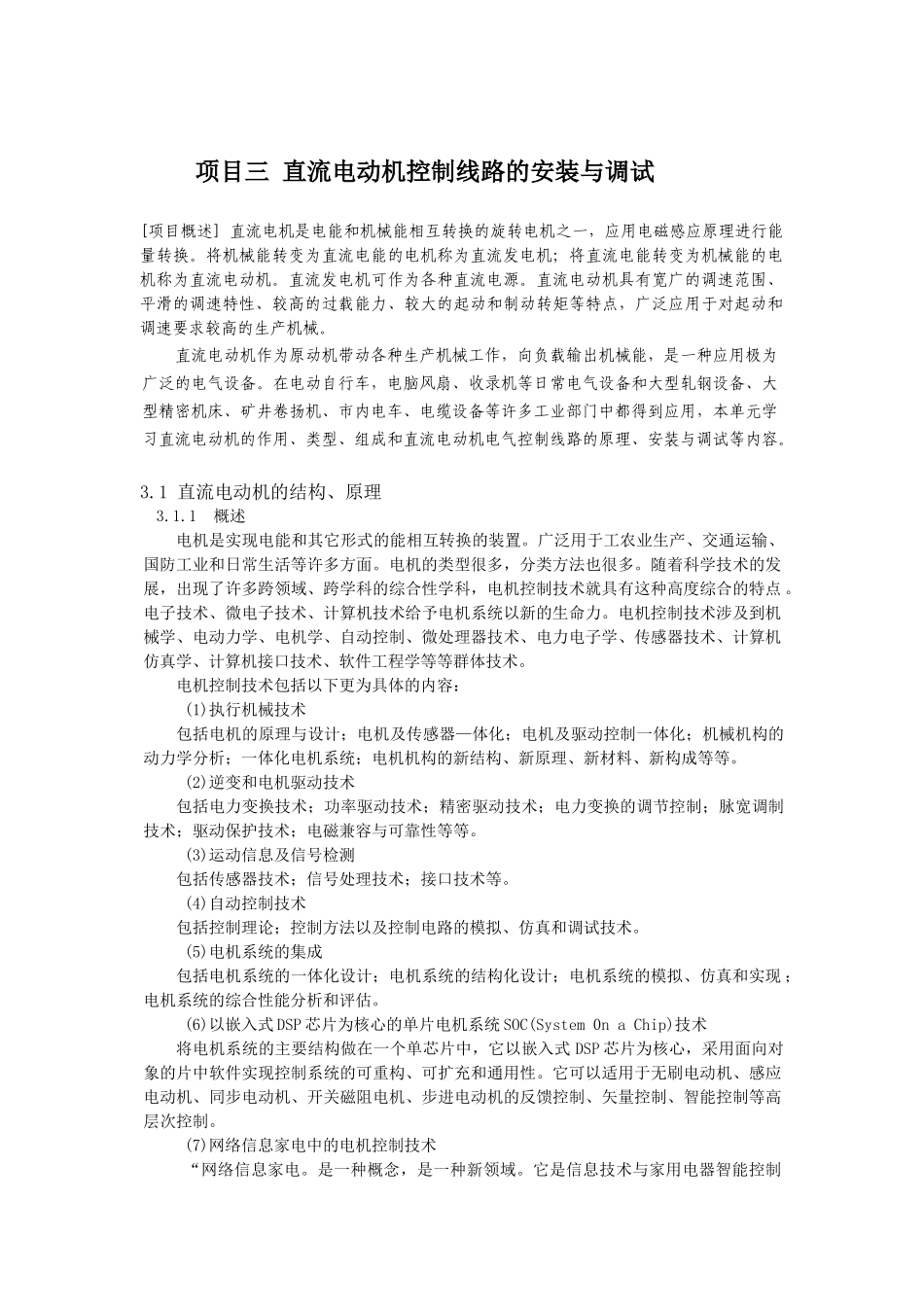

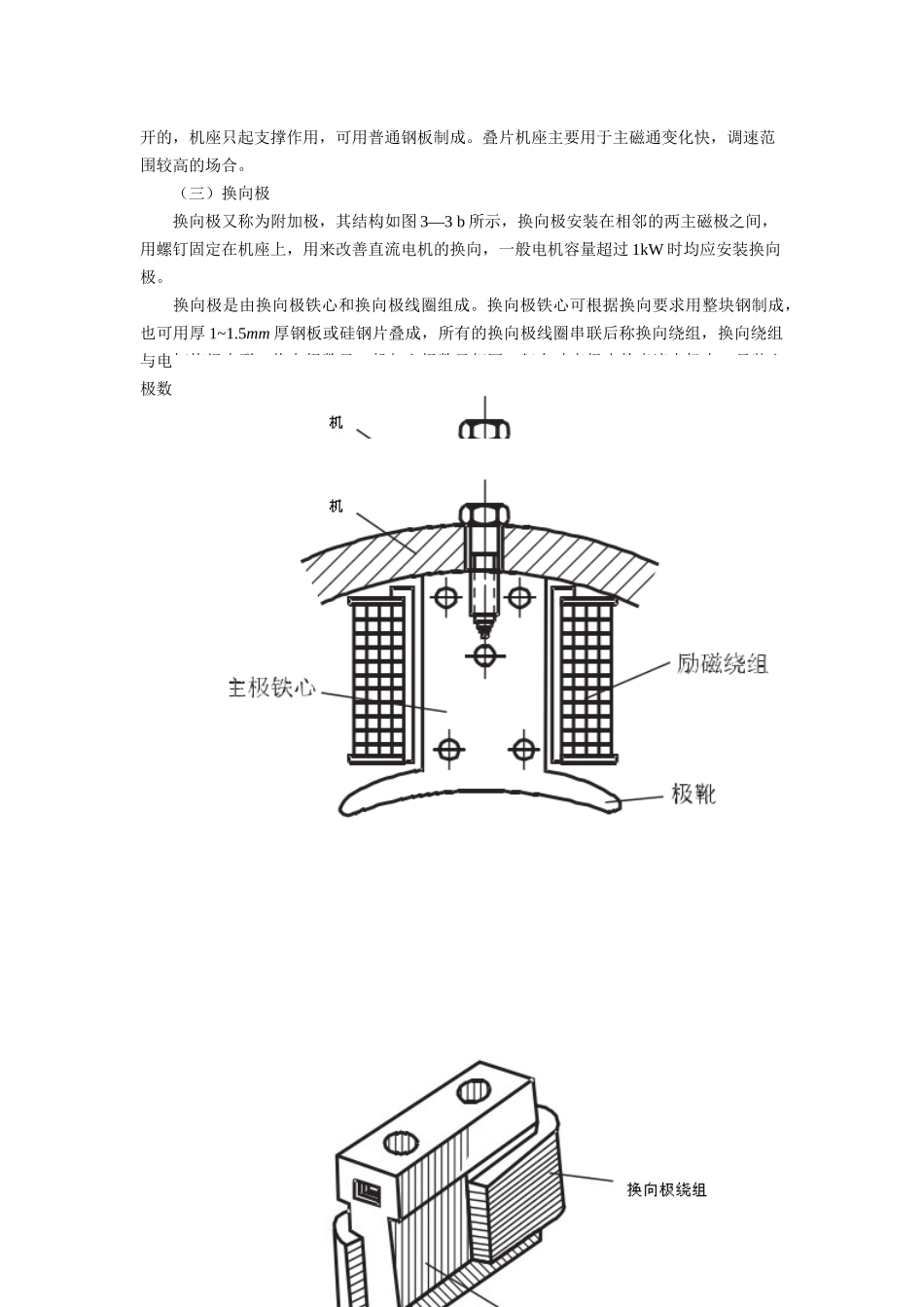

项目三 直流电动机控制线路的安装与调试 [项目概述] 直流电机是电能和机械能相互转换的旋转电机之一,应用电磁感应原理进行能量转换。将机械能转变为直流电能的电机称为直流发电机;将直流电能转变为机械能的电机称为直流电动机。直流发电机可作为各种直流电源。直流电动机具有宽广的调速范围、平滑的调速特性、较高的过载能力、较大的起动和制动转矩等特点,广泛应用于对起动和调速要求较高的生产机械。直流电动机作为原动机带动各种生产机械工作,向负载输出机械能,是一种应用极为广泛的电气设备。在电动自行车,电脑风扇、收录机等日常电气设备和大型轧钢设备、大型精密机床、矿井卷扬机、市内电车、电缆设备等许多工业部门中都得到应用,本单元学习直流电动机的作用、类型、组成和直流电动机电气控制线路的原理、安装与调试等内容。3.1 直流电动机的结构、原理 3.1.1 概述 电机是实现电能和其它形式的能相互转换的装置。广泛用于工农业生产、交通运输、国防工业和日常生活等许多方面。电机的类型很多,分类方法也很多。随着科学技术的发展,出现了许多跨领域、跨学科的综合性学科,电机控制技术就具有这种高度综合的特点 。电子技术、微电子技术、计算机技术给予电机系统以新的生命力。电机控制技术涉及到机械学、电动力学、电机学、自动控制、微处理器技术、电力电子学、传感器技术、计算机仿真学、计算机接口技术、软件工程学等等群体技术。电机控制技术包括以下更为具体的内容: (1)执行机械技术包括电机的原理与设计;电机及传感器—体化;电机及驱动控制一体化;机械机构的动力学分析;一体化电机系统;电机机构的新结构、新原理、新材料、新构成等等。 (2)逆变和电机驱动技术包括电力变换技术;功率驱动技术;精密驱动技术;电力变换的调节控制;脉宽调制技术;驱动保护技术;电磁兼容与可靠性等等。 (3)运动信息及信号检测包括传感器技术;信号处理技术;接口技术等。 (4)自动控制技术包括控制理论;控制方法以及控制电路的模拟、仿真和调试技术。 (5)电机系统的集成包括电机系统的一体化设计;电机系统的结构化设计;电机系统的模拟、仿真和实现 ;电机系统的综合性能分析和评估。 (6)以嵌入式 DSP 芯片为核心的单片电机系统 SOC(System 0n a Chip)技术将电机系统的主要结构做在一个单芯片中,它以嵌入式 DSP 芯片为核心,采用面向对象的片中软件实现控制系统的可重构、可扩充和通用性。它可以适用于无刷电动...
