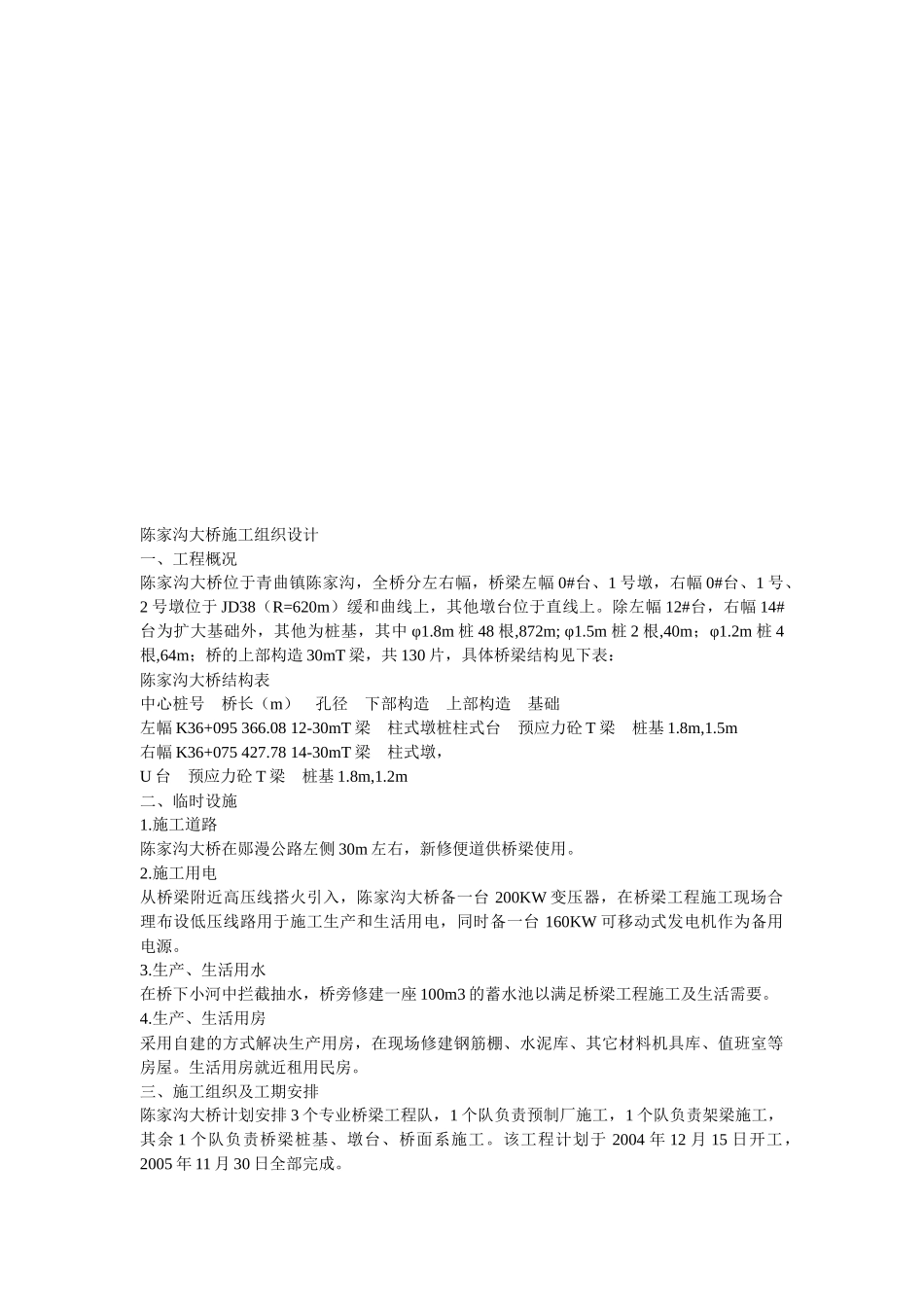

陈家沟大桥施工组织设计一、工程概况陈家沟大桥位于青曲镇陈家沟，全桥分左右幅，桥梁左幅 0#台、1 号墩，右幅 0#台、1 号、2 号墩位于 JD38（R=620m）缓和曲线上，其他墩台位于直线上。除左幅 12#台，右幅 14#台为扩大基础外，其他为桩基，其中 φ1.8m 桩 48 根,872m; φ1.5m 桩 2 根,40m；φ1.2m 桩 4根,64m；桥的上部构造 30mT 梁，共 130 片，具体桥梁结构见下表：陈家沟大桥结构表中心桩号 桥长（m） 孔径 下部构造 上部构造 基础左幅 K36+095 366.08 12-30mT 梁 柱式墩桩柱式台 预应力砼 T 梁 桩基 1.8m,1.5m右幅 K36+075 427.78 14-30mT 梁 柱式墩，U 台 预应力砼 T 梁 桩基 1.8m,1.2m二、临时设施1.施工道路陈家沟大桥在郧漫公路左侧 30m 左右，新修便道供桥梁使用。2.施工用电从桥梁附近高压线搭火引入，陈家沟大桥备一台 200KW 变压器，在桥梁工程施工现场合理布设低压线路用于施工生产和生活用电，同时备一台 160KW 可移动式发电机作为备用电源。3.生产、生活用水在桥下小河中拦截抽水，桥旁修建一座 100m3 的蓄水池以满足桥梁工程施工及生活需要。4.生产、生活用房采用自建的方式解决生产用房，在现场修建钢筋棚、水泥库、其它材料机具库、值班室等房屋。生活用房就近租用民房。三、施工组织及工期安排陈家沟大桥计划安排 3 个专业桥梁工程队，1 个队负责预制厂施工，1 个队负责架梁施工，其余 1 个队负责桥梁桩基、墩台、桥面系施工。该工程计划于 2004 年 12 月 15 日开工，2005 年 11 月 30 日全部完成。劳动力组织见附表 3.1桥梁施工进度计划见附表 3.2四、主要施工机具设备主要施工机具设备见附表 4.1五、施工方案及施工方法1、总体施工方案（1）桩基根据地质情况和桩基深度，保留采用小型松动爆破配合人工挖孔方案。（2）明挖扩大基础土质基坑采用挖掘机配合人工开挖，石质基坑采用小型松动爆破配合挖掘机开挖，排水整平基底后，安装钢筋，支立侧模，浇筑砼。（3）中低墩柱采用定型钢模一次浇筑成型，墩身系梁和墩帽采用抱箍承重支架现浇施工；桥台采用大平面钢模现浇施工。（4）T 梁在桥头预制场预制，采用自行拼装双导梁架桥机架设，结构连续 T 梁，在连续接头施工完毕后，拆除临时支座实现体系转换。（5）桥梁砼集中拌和，砼罐车运到工地后，用输送泵输送。2、施工方法（一）基础施工（1）扩大基础施工土质基坑用挖掘机配合人工开挖，坑壁坡...
