螺旋千斤顶设计

螺旋千斤顶设计_第1页
1/13
螺旋千斤顶设计_第2页
2/13
螺旋千斤顶设计_第3页
3/13

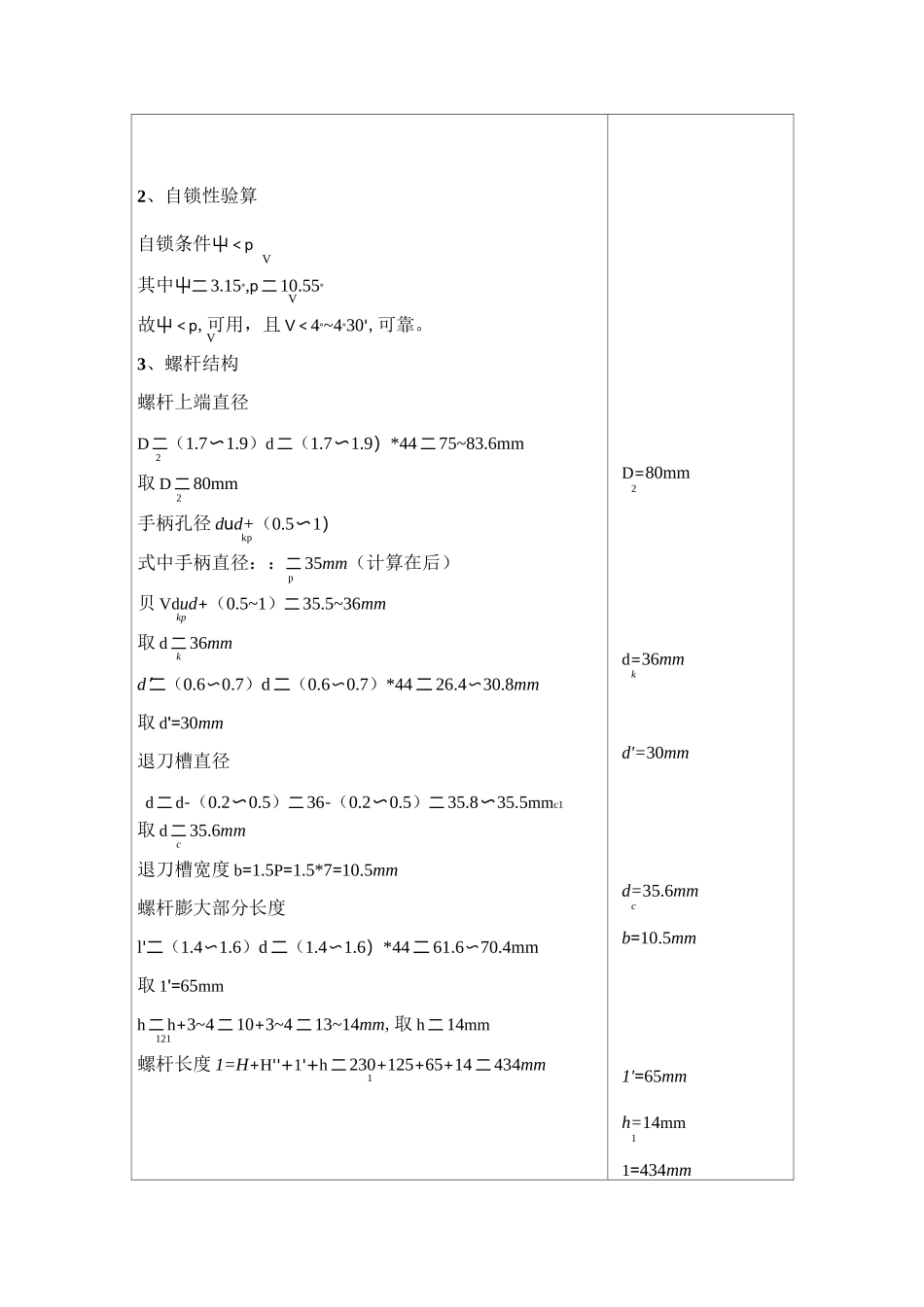

设计原始参数螺旋千斤顶的最大起重重量 F=60KN,最大起重高度 H=230mm。设计计算书计算与说明结果(一)螺杆的设计计算选用梯形螺纹,螺杆材料选用 45 钢。1、确定螺纹直径螺杆工作时,同时受压力与转矩的作用。因此它的计算可近似按紧螺栓联接的计算公式求得螺纹小径,即14*13Fd>―F-4-mm1兀 Lo」许用应力[o]-os(3〜5)则 d/4*1.3*60*103-33.4mm1耳兀*89查附表 1,选梯形螺纹 Tr44x7d—44mm螺纹大径 d—44mm,D-d+1-45mmd—40.5mm螺纹中经 d—D—44-3.5—40.5mm222d—36mm螺纹小径 d—44-8—36mm>33.4mm,满足要求。11D—44-7—34mm1P—7mm螺距 P—7mmt—4.44mm1螺纹牙根部厚度 t—0.634P—0.634*7—4.44mm1h-3.5mm螺纹工作咼度 h—0.5P—0.5*7—3.5mmD-45mm校核螺纹强度D-34mm1螺纹力矩 T—F*tan(屮+Q)*d/2v2屮二 3.15°p 二 10.55°VT=2.96*105N-mmc许用应力b]=‘5)取 4 得:[G]=88.75MPa 则Gc4*60*103、“2.96*105兀*362"+(0.2*363)2二 80.58MPa
