实用的设计的实习报告3篇

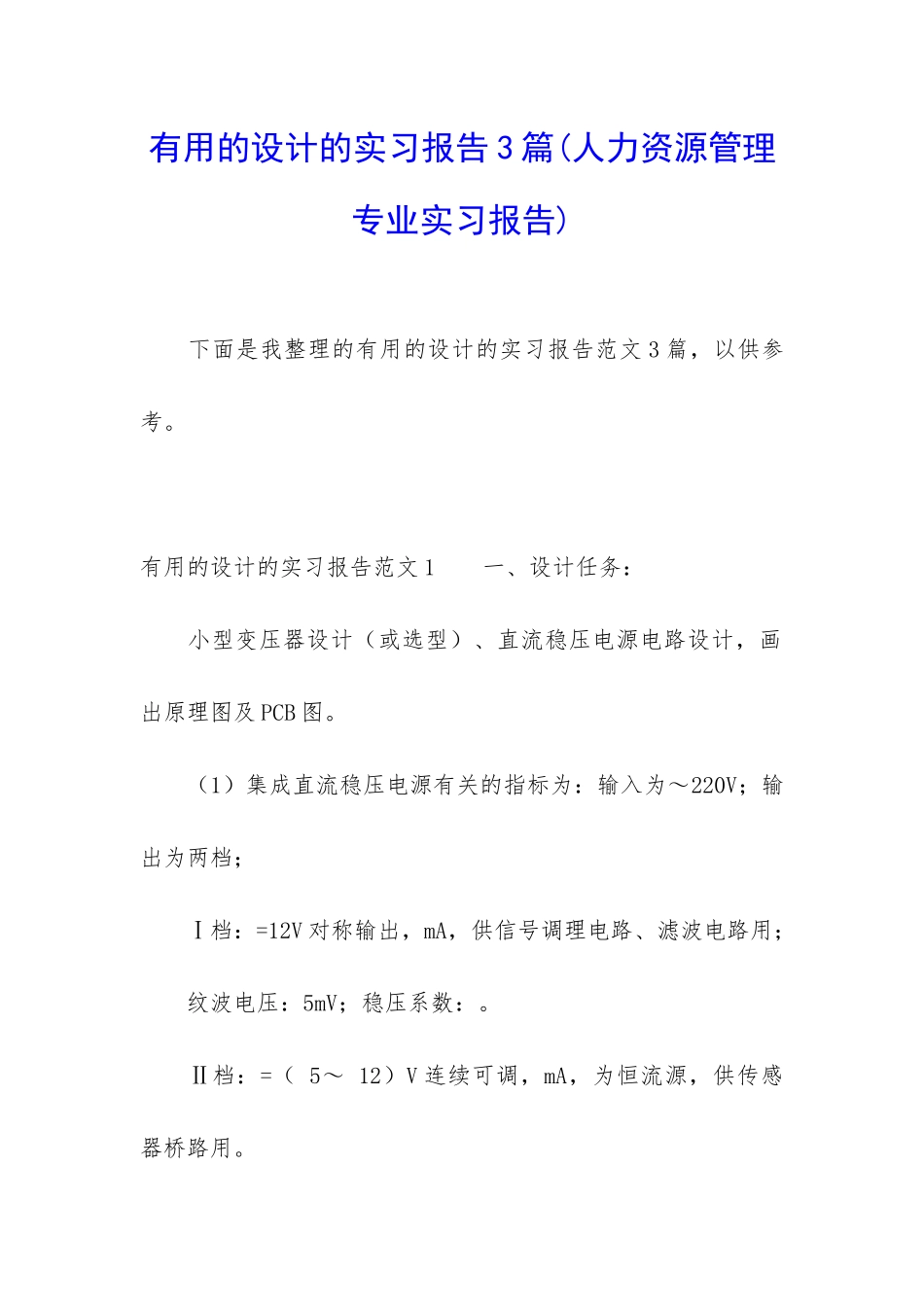

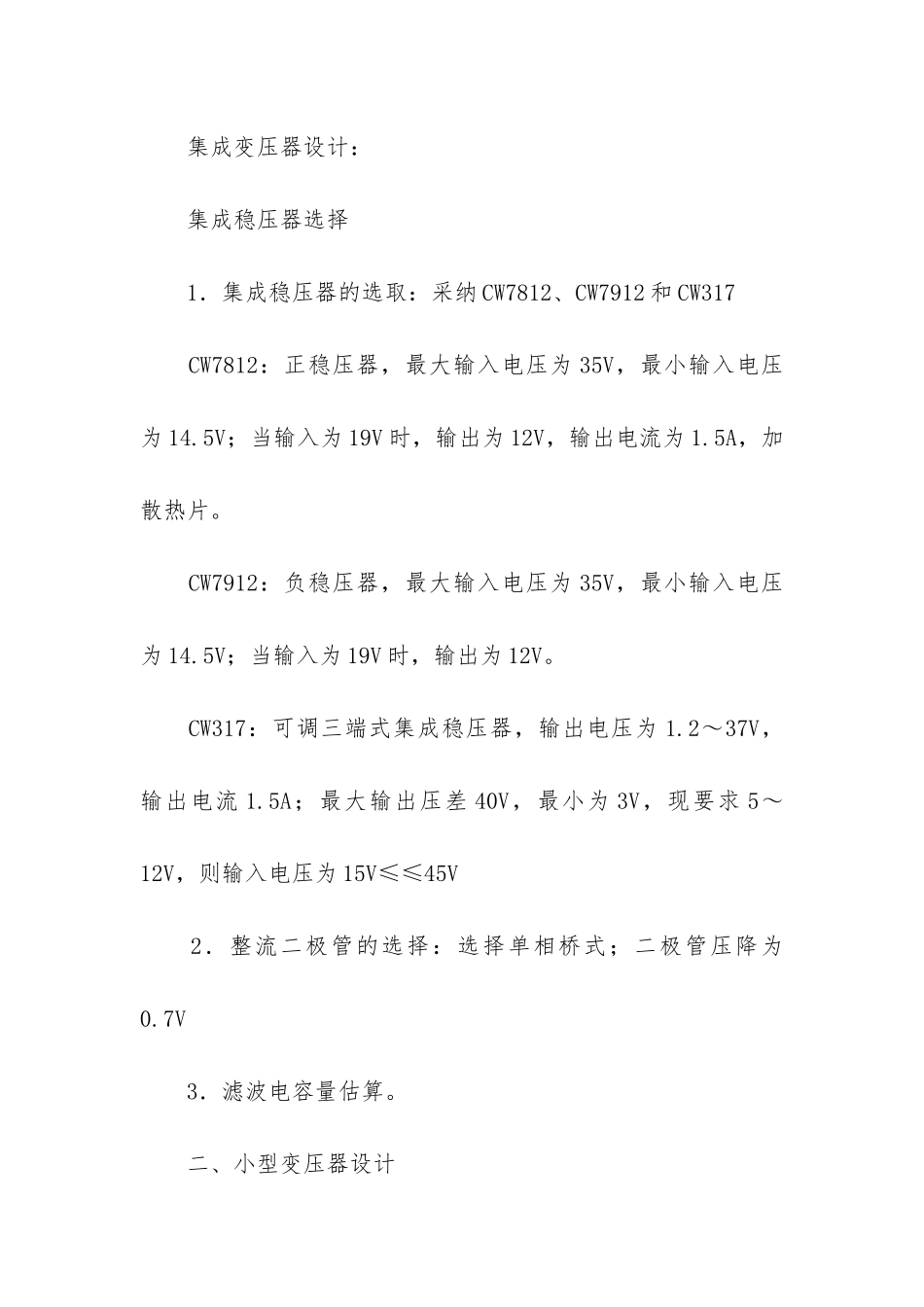

有用的设计的实习报告 3 篇(人力资源管理专业实习报告) 下面是我整理的有用的设计的实习报告范文 3 篇，以供参考。有用的设计的实习报告范文 1 一、设计任务： 小型变压器设计（或选型）、直流稳压电源电路设计，画出原理图及 PCB 图。 （1）集成直流稳压电源有关的指标为：输入为～220V；输出为两档； Ⅰ档：=12V 对称输出，mA，供信号调理电路、滤波电路用； 纹波电压：5mV；稳压系数：。 Ⅱ档：=（ 5～ 12）V 连续可调，mA，为恒流源，供传感器桥路用。 集成变压器设计： 集成稳压器选择 1．集成稳压器的选取：采纳 CW7812、CW7912 和 CW317 CW7812：正稳压器，最大输入电压为 35V，最小输入电压为 14.5V；当输入为 19V 时，输出为 12V，输出电流为 1.5A，加散热片。 CW7912：负稳压器，最大输入电压为 35V，最小输入电压为 14.5V；当输入为 19V 时，输出为 12V。 CW317：可调三端式集成稳压器，输出电压为 1.2～37V，输出电流 1.5A；最大输出压差 40V，最小为 3V，现要求 5～12V，则输入电压为 15V≤≤45V 2．整流二极管的选择：选择单相桥式；二极管压降为0.7V 3．滤波电容量估算。 二、小型变压器设计 Ⅰ档： Ⅱ档： 其中取 30V. 1．求出副边总视在功率； 2．计算原边输入视在功率和电流； 变压器效率取 小型变压器空载时磁场电流系数为 1.1～1.2（取 1.15） 则 A 3．确定变压器铁芯截面积 S 及选择铁片尺寸； 的取值由下表决定： 0~10 10~50 50~500 500~1000 1000 以上 2 2~1.75 1.5~1.4 1.4~1.2 1 根据 S 选取铁芯尺寸 a 与 b 若先确定 a，取， 则 4、计算每个绕组的匝数 W； 绕阻的感应电势有效值： 则变压器每感应 1V 电动势所需绕的匝数为 原边匝数：（匝） 副边Ⅰ档：（匝） Ⅱ档：（匝） 屏蔽层取 1 层 5.计算导线直径 d 根据电流密度 j 计算各绕阻所需导线截面积 原边： 查表可得 副边Ⅰ档： 查表可得 副边Ⅱ档： 查表可得 6.核算： 原边：每层线圈的匝数为 则原边线圈层数为（层） 副边Ⅰ档： （层） 副边Ⅱ档： （层） 所以总厚度为： 乘以尺寸裕量，取 1.2有 用 的 设 计 的 实 习 报 告 范 文 2 实 习 人 ： ** 学 号 ：xx080xx3 专业： 班级：服设 0901 一、实习目的 为了让自己不在暑假虚度光阴,也在大学期间增加自己的社会经验,培育自己的综合能力,我选择了在暑假来利用自己...
