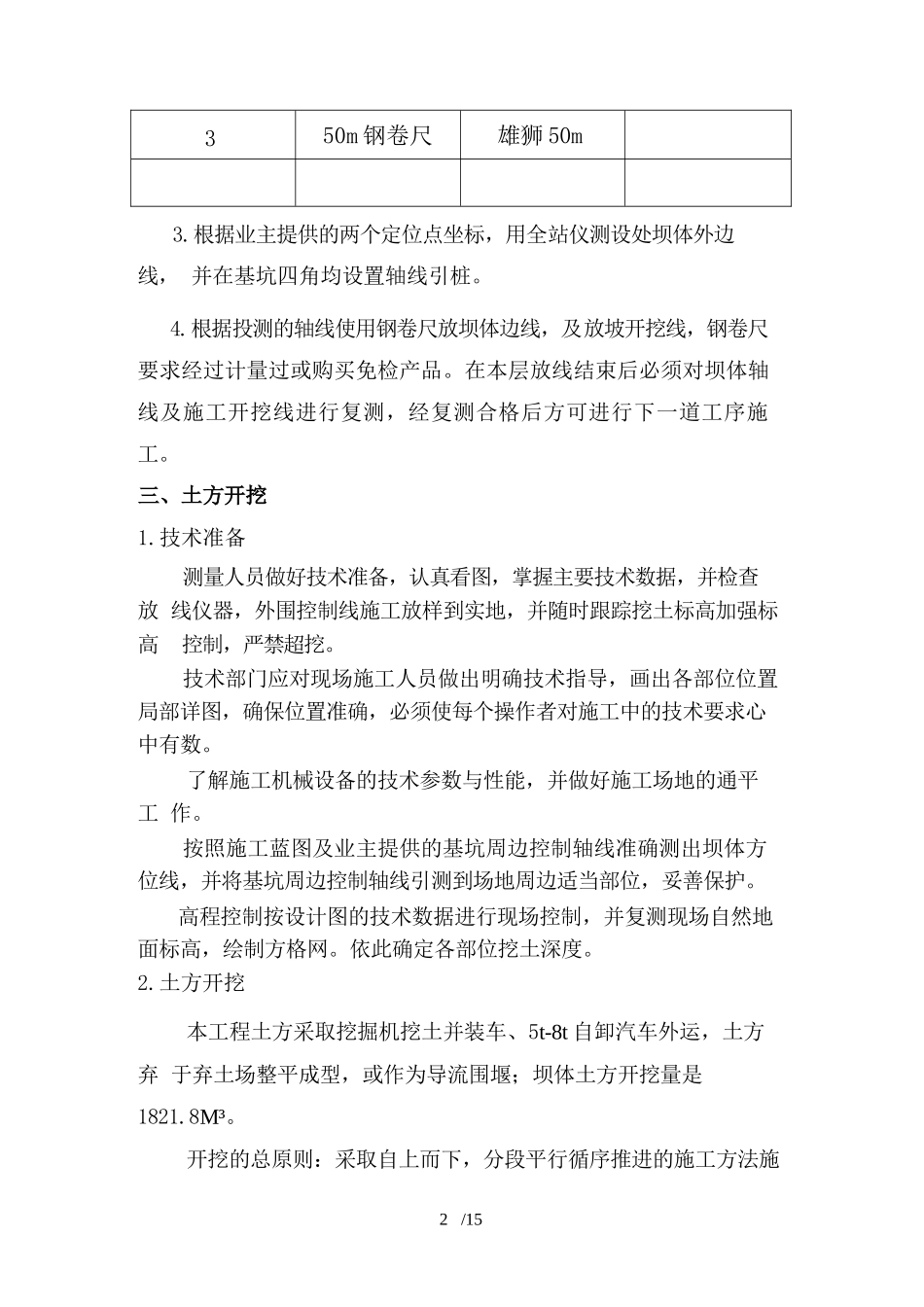

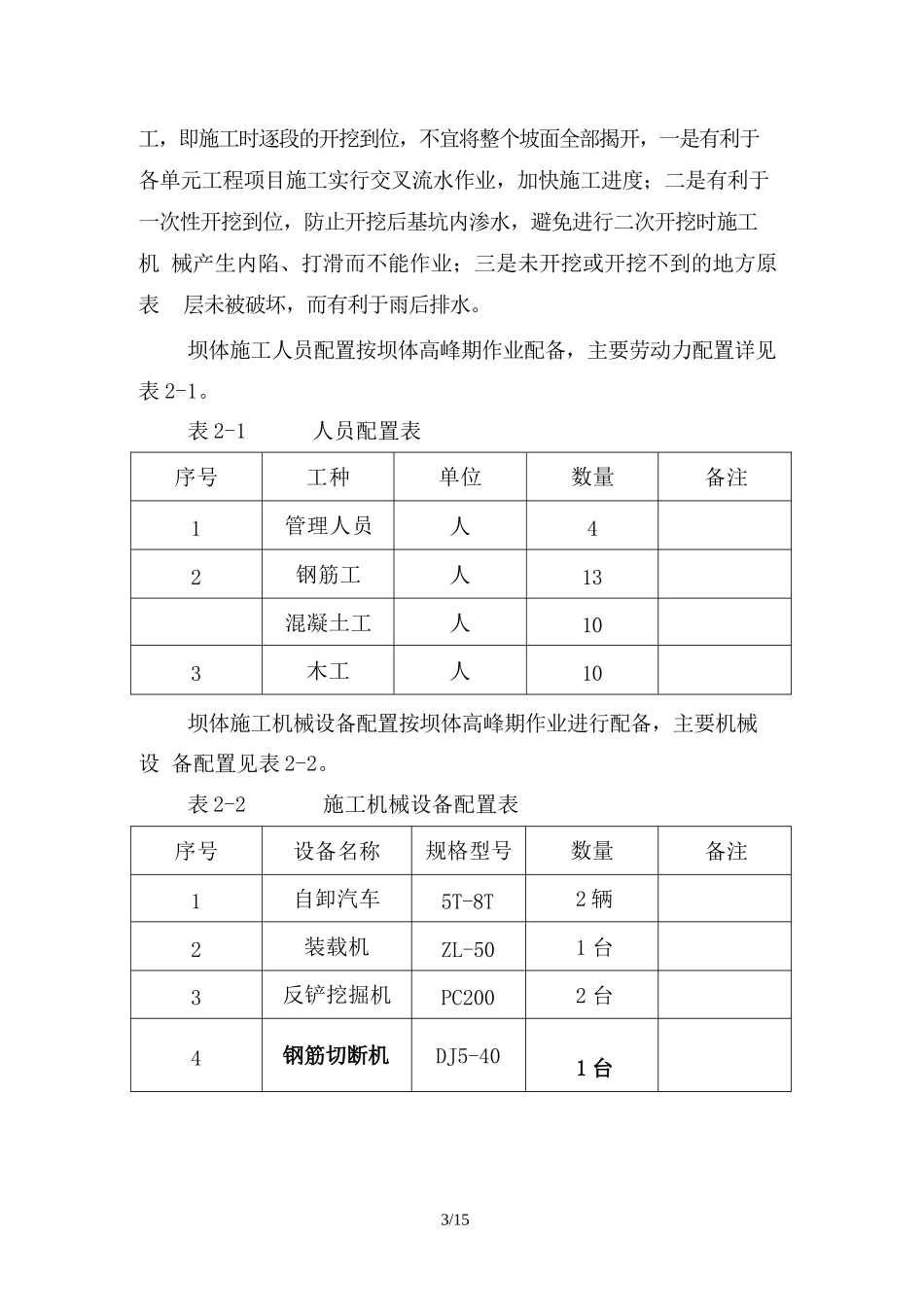

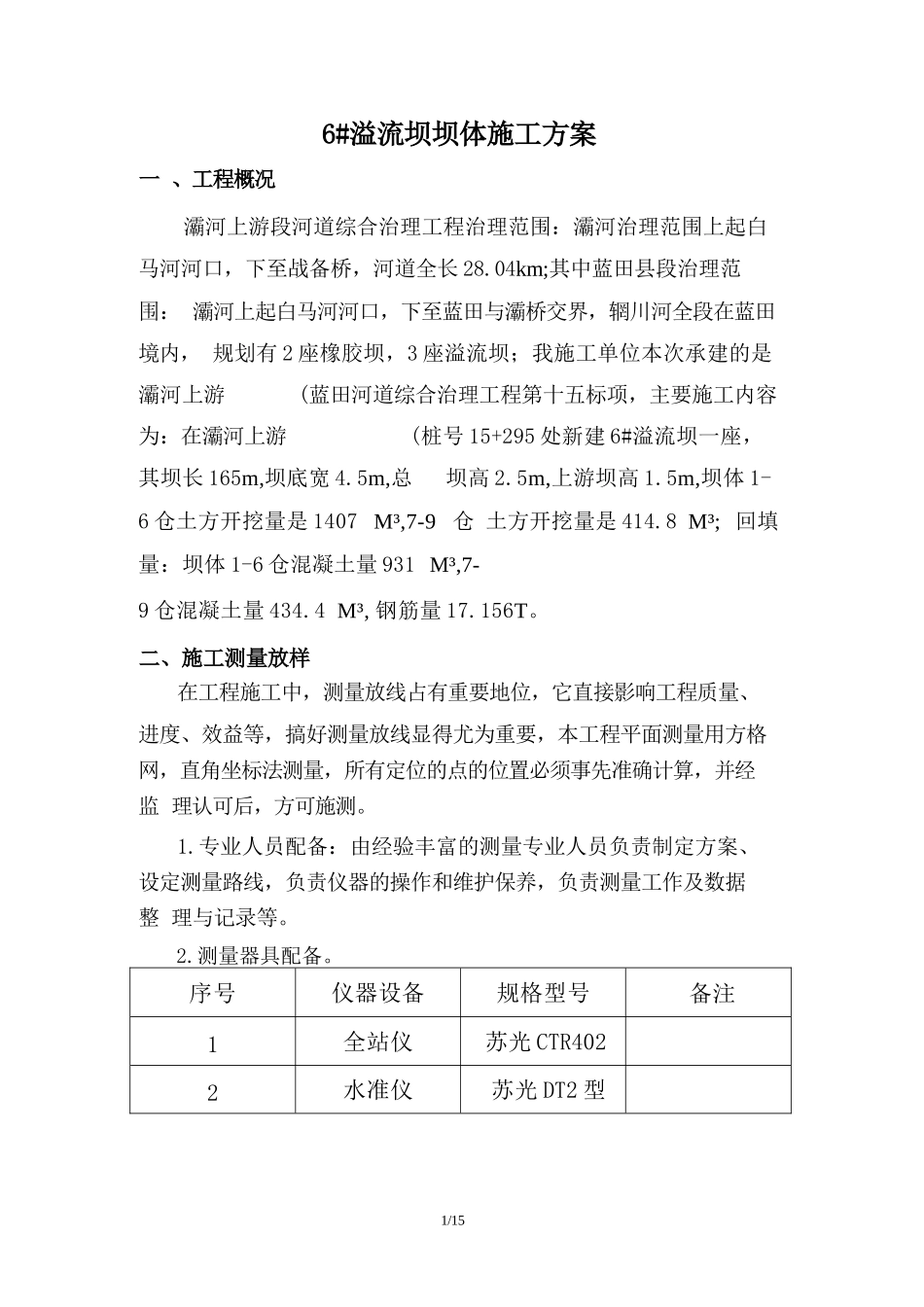

6#溢流坝坝体施工方案一、工程概况灞河上游段河道综合治理工程治理范围：灞河治理范围上起白马河河口，下至战备桥，河道全长28.04km;其中蓝田县段治理范围：灞河上起白马河河口，下至蓝田与灞桥交界，辋川河全段在蓝田境内，规划有2座橡胶坝，3座溢流坝；我施工单位本次承建的是灞河上游(蓝田河道综合治理工程第十五标项，主要施工内容为：在灞河上游(桩号15+295处新建6#溢流坝一座，其坝长165m,坝底宽4.5m,总坝高2.5m,上游坝高1.5m,坝体1-6仓土方开挖量是1407M³,7-9仓土方开挖量是414.8M³;回填量：坝体1-6仓混凝土量931M³,7-9仓混凝土量434.4M³,钢筋量17.156T。二、施工测量放样在工程施工中，测量放线占有重要地位，它直接影响工程质量、进度、效益等，搞好测量放线显得尤为重要，本工程平面测量用方格网，直角坐标法测量，所有定位的点的位置必须事先准确计算，并经监理认可后，方可施测。1.专业人员配备：由经验丰富的测量专业人员负责制定方案、设定测量路线，负责仪器的操作和维护保养，负责测量工作及数据整理与记录等。2.测量器具配备。序号仪器设备规格型号备注1全站仪苏光CTR4022水准仪苏光DT2型1/15350m钢卷尺雄狮50m3.根据业主提供的两个定位点坐标，用全站仪测设处坝体外边线，并在基坑四角均设置轴线引桩。4.根据投测的轴线使用钢卷尺放坝体边线，及放坡开挖线，钢卷尺要求经过计量过或购买免检产品。在本层放线结束后必须对坝体轴线及施工开挖线进行复测，经复测合格后方可进行下一道工序施工。三、土方开挖1.技术准备测量人员做好技术准备，认真看图，掌握主要技术数据，并检查放线仪器，外围控制线施工放样到实地，并随时跟踪挖土标高加强标高控制，严禁超挖。技术部门应对现场施工人员做出明确技术指导，画出各部位位置局部详图，确保位置准确，必须使每个操作者对施工中的技术要求心中有数。了解施工机械设备的技术参数与性能，并做好施工场地的通平工作。按照施工蓝图及业主提供的基坑周边控制轴线准确测出坝体方位线，并将基坑周边控制轴线引测到场地周边适当部位，妥善保护。高程控制按设计图的技术数据进行现场控制，并复测现场自然地面标高，绘制方格网。依此确定各部位挖土深度。2.土方开挖本工程土方采取挖掘机挖土并装车、5t-8t自卸汽车外运，土方弃于弃土场整平成型，或作为导流围堰；坝体土方开挖量是1821.8M³。开挖的总原则：采取自上而下，分段平行循序推进的施工方法施2/15工，即施工时逐段的开挖到位，不宜将整个坡面全部揭开，一是有利于各单元工程项目施工实行交叉流水作业，加快施工进度；二是有利于一次性开挖到位，防止开挖后基坑内渗水，避免进行二次开挖时施工机械产生内陷、打滑而不能作业；三是未开挖或开挖不到的地方原表层未被破坏，而有利于雨后排水。坝体施工人员配置按坝体高峰期作业配备，主要劳动力配置详见表2-1。表2-1人员配置表序号工种单位数量备注1管理人员人42钢筋工人13混凝土工人103木工人10坝体施工机械设备配置按坝体高峰期作业进行配备，主要机械设备配置见表2-2。表2-2施工机械设备配置表序号设备名称规格型号数量备注1自卸汽车5T-8T2辆2装载机ZL-501台3反铲挖掘机PC2002台4钢筋切断机DJ5-401台3/155钢筋弯曲机DJ7-401台6钢筋调直机GTJ4-4/81台7弧焊机BX1-330-11台8万能木工圆锯MJ2251台9插入式振捣器2.2KW4个10平板式振捣器ZF80-502台四、基础联合验收坝基土方开挖完工后进行自检，自检合格方可进行基础联合验收，经联合验收合格后进行下一道工序。五、工艺流程坝基土方开挖→人工修坡及清理基坑→基坑联合验收→安放土工膜→模板支护→钢筋预埋→钢筋、模板验收→浇筑C15埋石砼→埋石砼验收→钢筋制安→模板支护→钢筋、模板验收→浇筑C25砼→C25砼验收→工完场清。六、钢筋混凝土工程钢筋混凝土工程包括钢筋绑扎、模板安拆、混凝土浇筑、止水、伸缩缝处理等。本工程采用商品混凝土，距施工现场7km以外，仓面为混凝土泵送入仓，并按沉降缝设计为自然段进行施工；一期C15埋石混凝土，4/15分为两次施工，仓面一期第一次施工：待浇筑完仓面一期第一次混凝土初凝后，立二次模板，验收合格后浇仓面二次混凝土。坝...
