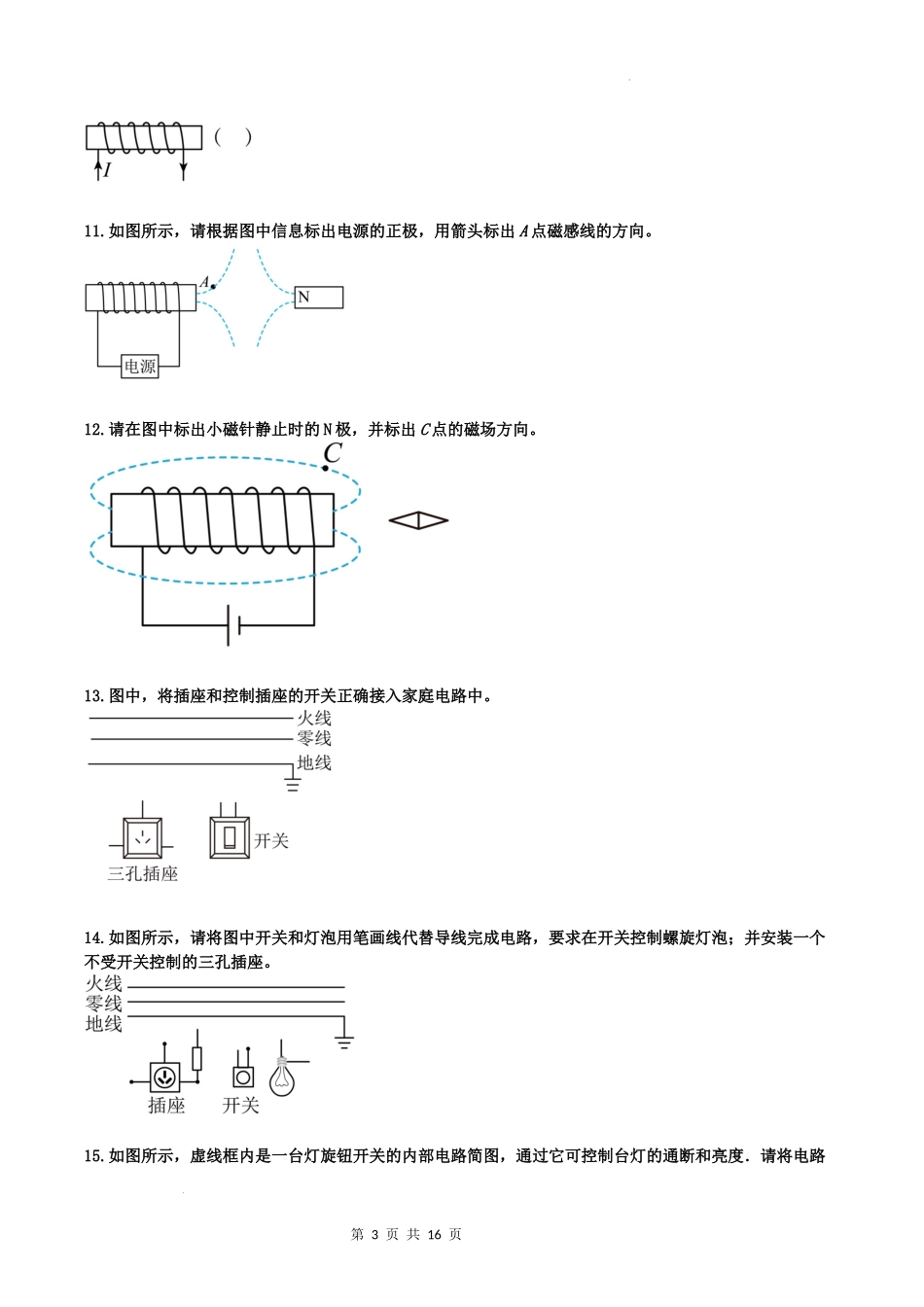

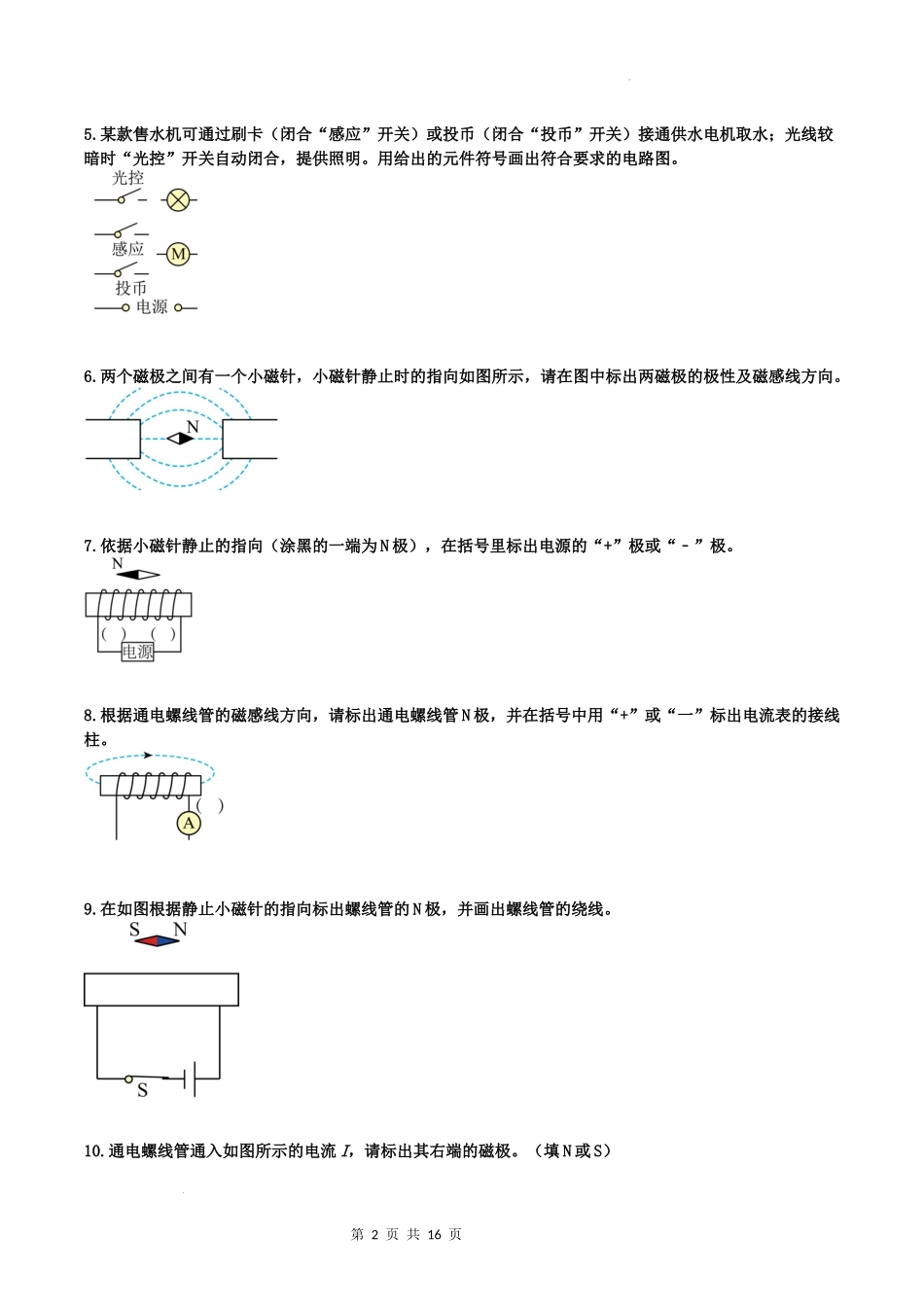

第1页共16页中考物理《电学作图》专项练习题(含答案）学校:___________班级：___________姓名：___________考号：___________1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。3.如图所示电路，请在口中填入适当的电压表或电流表符号，使得开关S闭合后，两盏灯都能正常工作。4.小红家卧室安装了两盏“220V1W”的壁灯L1、L2和一个三孔插座，把它们正确地连接在家庭电路中，要求开关S只控制两盏电灯且都能正常发光。（）学科网（北京）股份有限公司第2页共16页5.某款售水机可通过刷卡（闭合“感应”开关）或投币（闭合“投币”开关）接通供水电机取水；光线较暗时“光控”开关自动闭合，提供照明。用给出的元件符号画出符合要求的电路图。6.两个磁极之间有一个小磁针，小磁针静止时的指向如图所示，请在图中标出两磁极的极性及磁感线方向。7.依据小磁针静止的指向（涂黑的一端为N极），在括号里标出电源的“+”极或“﹣”极。8.根据通电螺线管的磁感线方向，请标出通电螺线管N极，并在括号中用“+”或“一”标出电流表的接线柱。9.在如图根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线。10.通电螺线管通入如图所示的电流I，请标出其右端的磁极。（填N或S）学科网（北京）股份有限公司第3页共16页11.如图所示，请根据图中信息标出电源的正极，用箭头标出A点磁感线的方向。12.请在图中标出小磁针静止时的N极，并标出C点的磁场方向。13.图中，将插座和控制插座的开关正确接入家庭电路中。14.如图所示，请将图中开关和灯泡用笔画线代替导线完成电路，要求在开关控制螺旋灯泡；并安装一个不受开关控制的三孔插座。15.如图所示，虚线框内是一台灯旋钮开关的内部电路简图，通过它可控制台灯的通断和亮度．请将电路学科网（北京）股份有限公司第4页共16页图连接完整，使其符合安全用电的原则．（）16.请将如图中的电灯、开关和插座接入家庭电路中，符合家庭用电。要求：开关只控制电灯。17.闭合开关，甲、乙两个通电螺线管之间的磁感线如图所示。（1）画出磁感线的方向；（2）将通电螺线管乙的电池符号画在虚线框内；（3）标出小磁针的N极。18.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒19.现有一个阻值为30Ω的定值电阻R0，一个电压约为4.5V的电源，一个只有03V∼量程的电压表，开关及导线若干，请你利用上述器材设计实验，测出一个约为20Ω的未知电阻Rx的阻值（电路可重组）。要求：（1）画出实验电路图；（2）写出主要实验步骤和需测量的物理量；学科网（北京）股份有限公司第5页共16页（3）写出待测电阻Rx的数学表达式（用已知量和测量量表示）。20.小明设计了一种“自动限重器”，如图（甲）所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U＝6V，电磁继电器线圈的阻值R＝10Ω。请你解答下列问题：（1）由图（乙）中的图像可知，随着压力F的增大，压敏电阻R1的阻值将________；（2）用笔画线代替导线将图（甲）的电路连接完整_________；（3）电磁继电器中的电磁铁上端为________极（选填“N”或“S”）；（4）随着控制电路电流的增大，电磁铁的磁性将________，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R2的最大阻值至少为________Ω。学科网（北京）股份有限公司第6页共16页参考答案1.在虚线框内画出图中所示的实物图的电路图（要求标明L1和L2）。【答案】【解析】由实物图知，两灯并联，电流表在L1支路上，开关在干路上，由此画出电路图，如图所示：2.如图所示，在虚线框内填入小灯泡L1和电表（电压表或电流表）的电路元件符号，使灯L1与L2串联，且开关S闭合后两灯均能发光，电表有示数。【答...
