光伏发电防雷接地施工方案

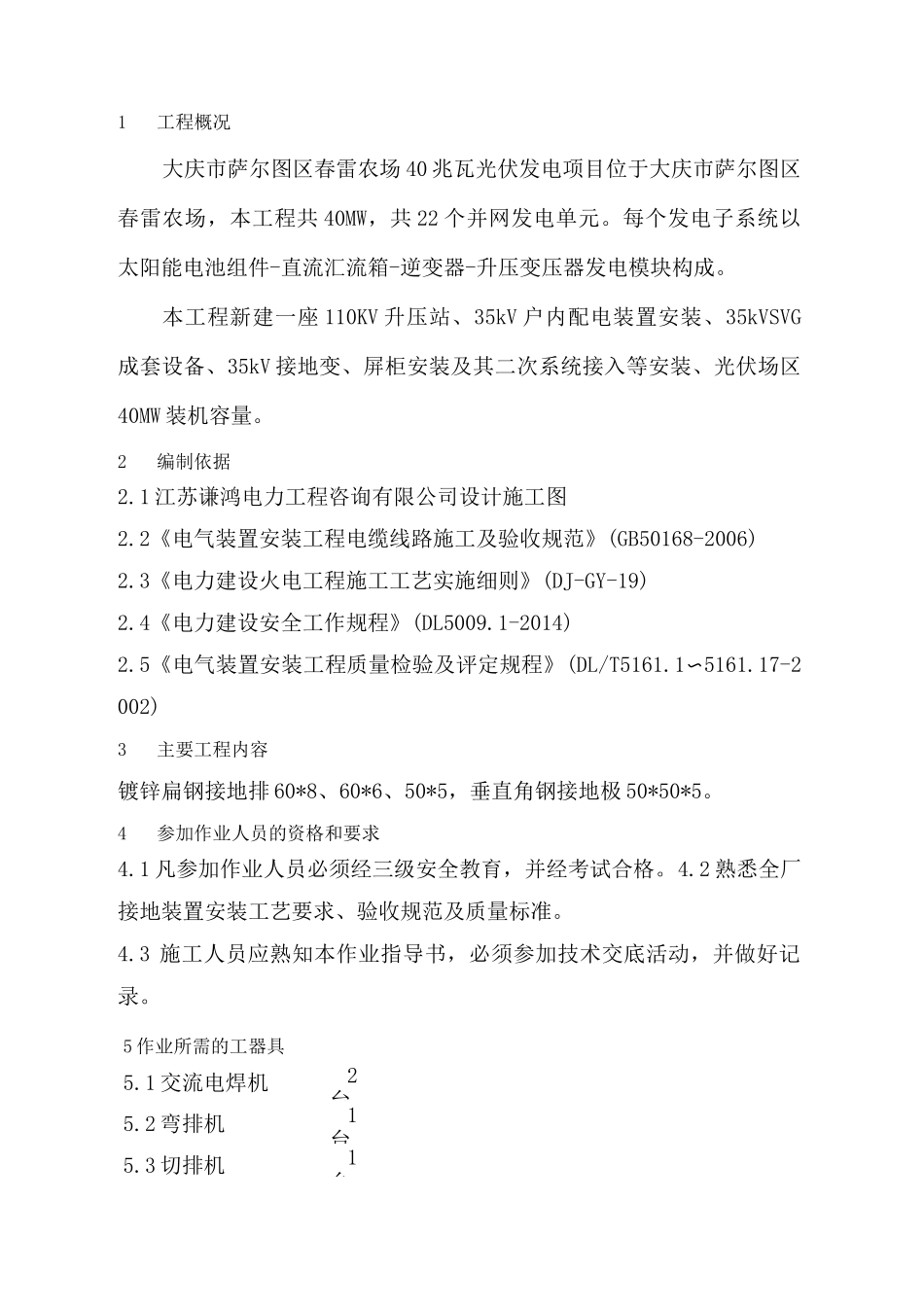

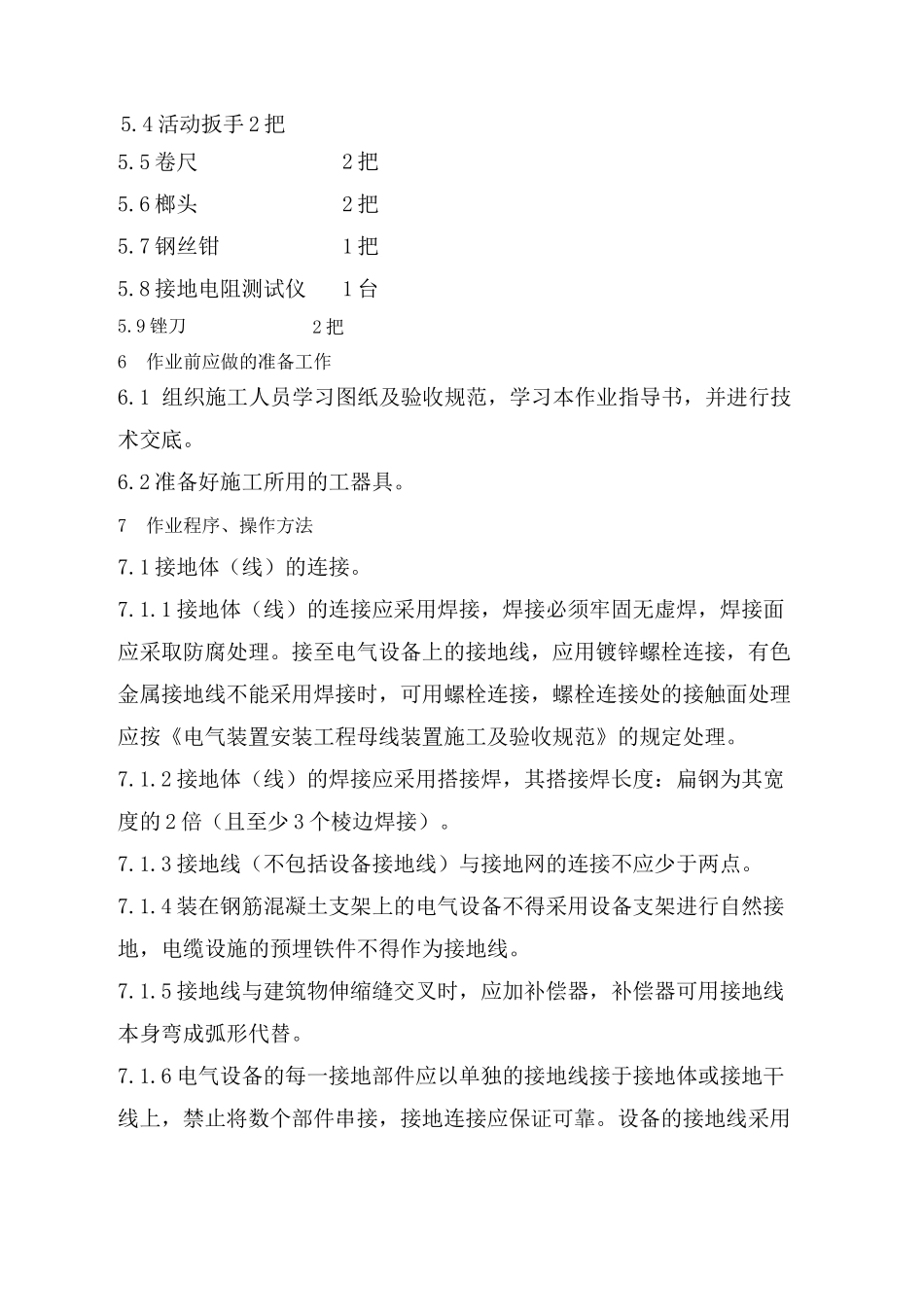

1.工程概况 12.编制依据 13.主要工作内容 14.参加作业人员的资格和要求 15.作业所需的工器具 26.作业前应做的准备工作 27.作业程序、操作方法 28.工艺质量要求 49. 安全措施及文明施工求1工程概况大庆市萨尔图区春雷农场 40 兆瓦光伏发电项目位于大庆市萨尔图区春雷农场，本工程共 40MW，共 22 个并网发电单元。每个发电子系统以太阳能电池组件-直流汇流箱-逆变器-升压变压器发电模块构成。本工程新建一座 110KV 升压站、35kV 户内配电装置安装、35kVSVG成套设备、35kV 接地变、屏柜安装及其二次系统接入等安装、光伏场区40MW 装机容量。2编制依据2.1 江苏谦鸿电力工程咨询有限公司设计施工图2.2《电气装置安装工程电缆线路施工及验收规范》(GB50168-2006)2.3《电力建设火电工程施工工艺实施细则》(DJ-GY-19)2.4《电力建设安全工作规程》(DL5009.1-2014)2.5《电气装置安装工程质量检验及评定规程》(DL/T5161.1〜5161.17-2002)3主要工程内容镀锌扁钢接地排 60*8、60*6、50*5，垂直角钢接地极 50*50*5。4参加作业人员的资格和要求4.1 凡参加作业人员必须经三级安全教育，并经考试合格。4.2 熟悉全厂接地装置安装工艺要求、验收规范及质量标准。4.3 施工人员应熟知本作业指导书，必须参加技术交底活动，并做好记录。5 作业所需的工器具5.1 交流电焊机2台5.2 弯排机1台5.3 切排机1台5.4 活动扳手 2 把5.9 锉刀6作业前应做的准备工作6.1 组织施工人员学习图纸及验收规范，学习本作业指导书，并进行技术交底。6.2 准备好施工所用的工器具。7作业程序、操作方法7.1 接地体（线）的连接。7.1.1 接地体（线）的连接应采用焊接，焊接必须牢固无虚焊，焊接面应采取防腐处理。接至电气设备上的接地线，应用镀锌螺栓连接，有色金属接地线不能采用焊接时，可用螺栓连接，螺栓连接处的接触面处理应按《电气装置安装工程母线装置施工及验收规范》的规定处理。7.1.2 接地体（线）的焊接应采用搭接焊，其搭接焊长度：扁钢为其宽度的 2 倍（且至少 3 个棱边焊接）。7.1.3 接地线（不包括设备接地线）与接地网的连接不应少于两点。7.1.4 装在钢筋混凝土支架上的电气设备不得采用设备支架进行自然接地，电缆设施的预埋铁件不得作为接地线。7.1.5 接地线与建筑物伸缩缝交叉时，应加补偿器，补偿器可用接地线本身弯成弧形代替。7.1.6 电气设备的每一接地部件应以单独的接地线接于接地体或接地干线上，禁止将数个部件串接，...
