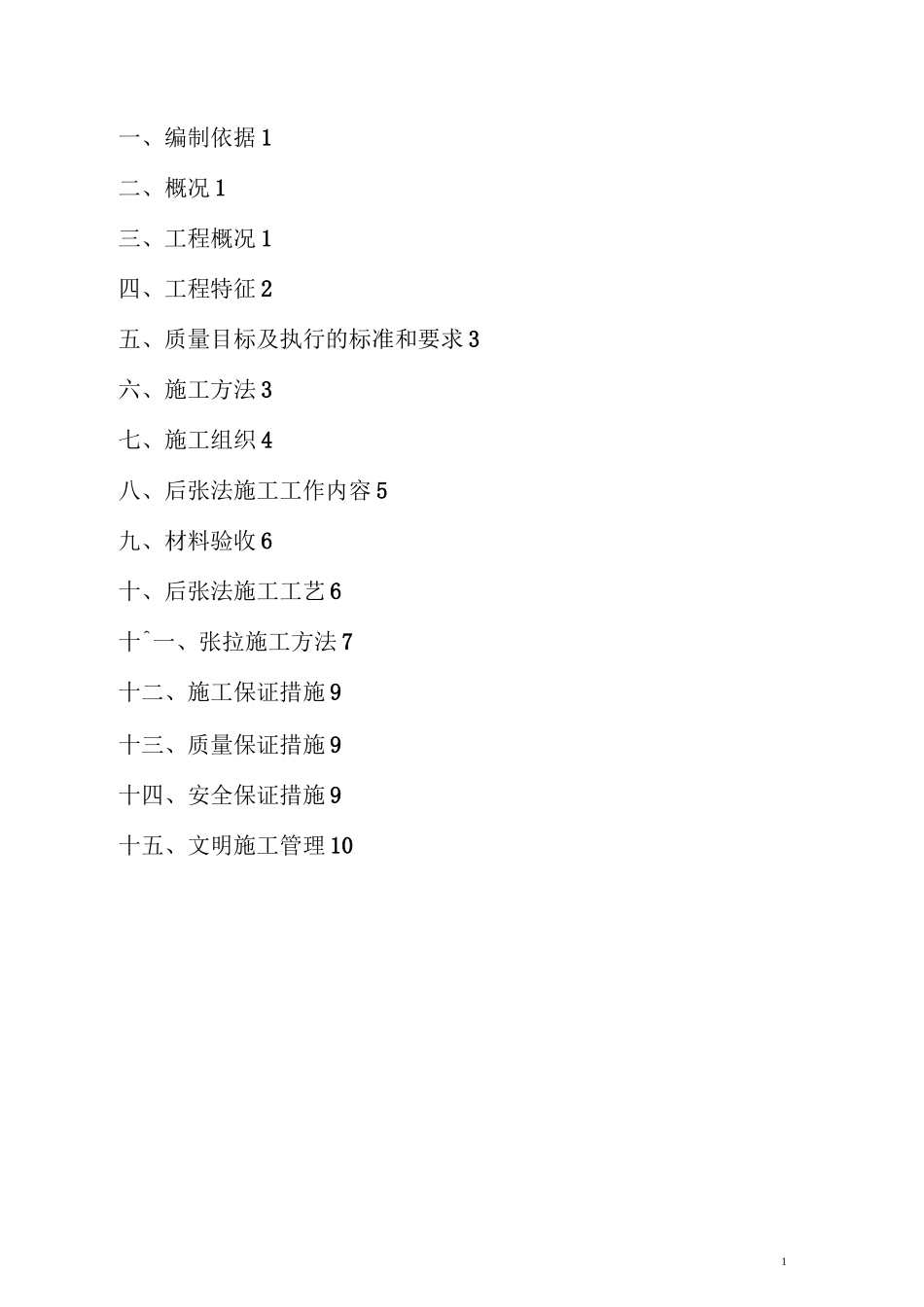

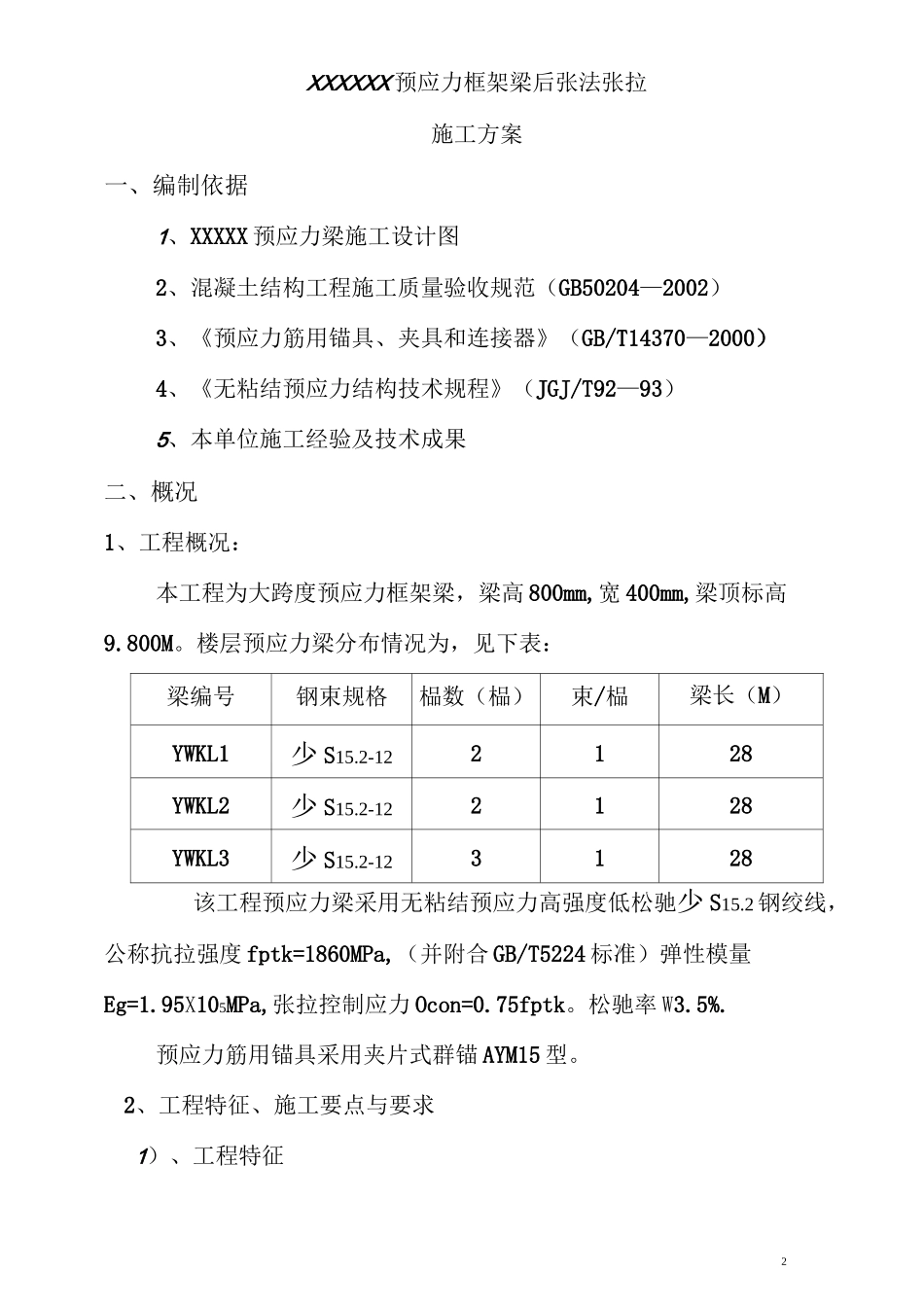

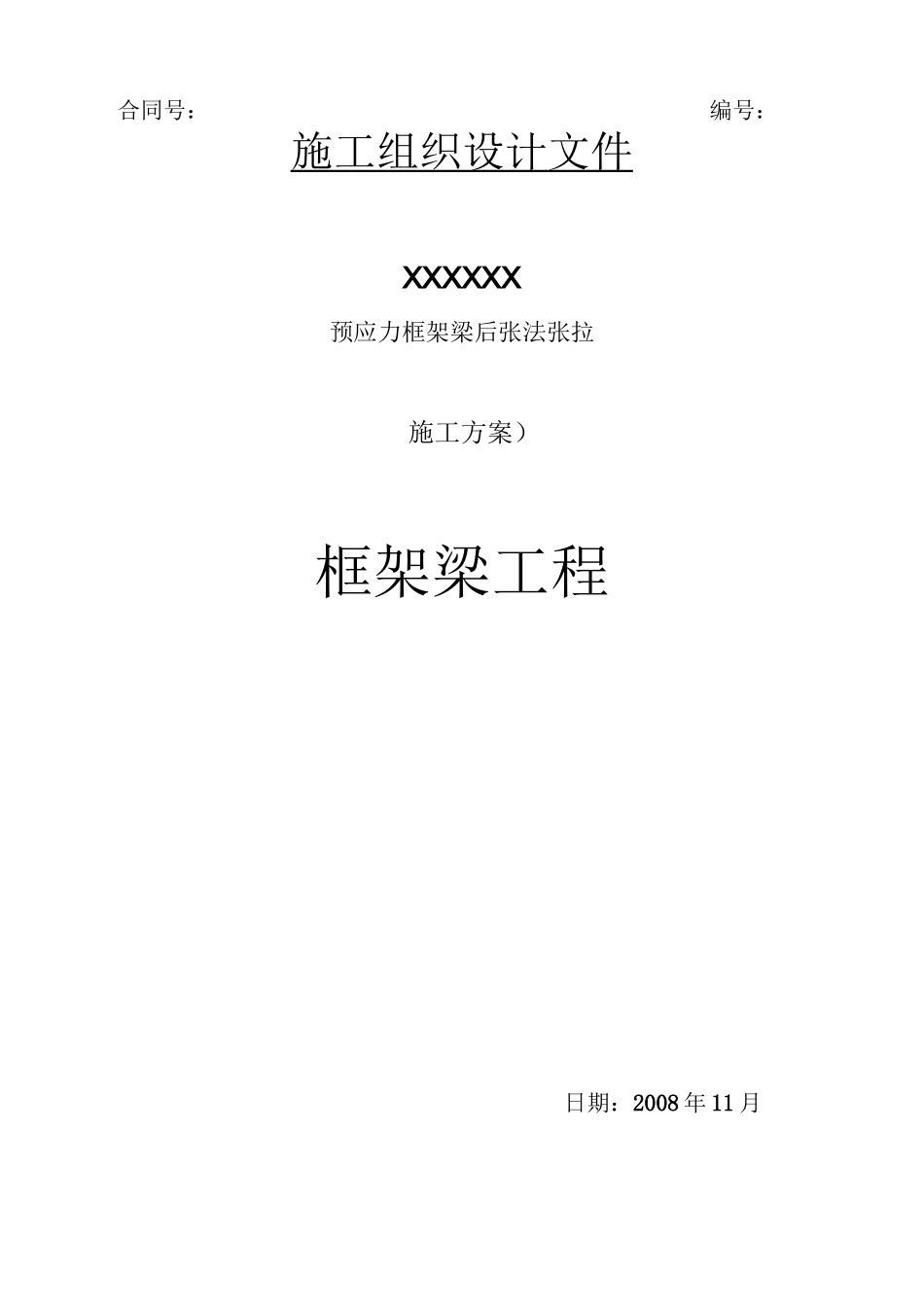

施工组织设计文件 XXXXXX预应力框架梁后张法张拉施工方案）框架梁工程日期：2008 年 11 月合同号：编号：1一、编制依据 1二、概况 1三、工程概况 1四、工程特征 2五、质量目标及执行的标准和要求 3六、施工方法 3七、施工组织 4八、后张法施工工作内容 5九、材料验收 6十、后张法施工工艺 6十^一、张拉施工方法 7十二、施工保证措施 9十三、质量保证措施 9十四、安全保证措施 9十五、文明施工管理 102XXXXXX 预应力框架梁后张法张拉施工方案一、编制依据1、XXXXX 预应力梁施工设计图2、混凝土结构工程施工质量验收规范（GB50204—2002）3、《预应力筋用锚具、夹具和连接器》（GB/T14370—2000）4、《无粘结预应力结构技术规程》（JGJ/T92—93）5、本单位施工经验及技术成果二、概况1、工程概况：本工程为大跨度预应力框架梁，梁高 800mm,宽 400mm,梁顶标高9.800M。楼层预应力梁分布情况为，见下表：梁编号钢束规格榀数（榀）束/榀梁长（M）YWKL1少 S15.2-122128YWKL2少 S15.2-122128YWKL3少 S15.2-123128该工程预应力梁采用无粘结预应力高强度低松驰少 S15.2 钢绞线，公称抗拉强度 fptk=1860MPa,（并附合 GB/T5224 标准）弹性模量Eg=1.95X105MPa,张拉控制应力 Ocon=0.75fptk。松驰率 W3.5%.预应力筋用锚具采用夹片式群锚 AYM15 型。2、工程特征、施工要点与要求1）、工程特征3本工程楼层高，属于高空作业，给下料和穿束带来一定困难，在施工中要注意安全，防止高空坠落及坠物。(2)、施工要点与要求预应力钢材及锚具进场后，应分批严格检验和验收，妥善保管防止锈蚀，所有预应力钢材不许有焊接。预应力钢绞线应按有关规定对每批钢绞线抽检强度、延伸量、硬度等指标。对不合格产品严禁使用。预应力锚具和预应力张拉设备应配套使用，应按锚具说明书上的型号采用匹配的千斤顶型号。预应力张拉设备进场前应进行标定和维修，不合格的设备必须更换。严格按照设计图规定的张拉顺序及张拉程序进行张拉。须待梁砼强度达到 80%后，方可进行张拉。所有预应力筋均采用单端张拉。预应力钢绞线与非预应力筋位置有冲突时，必须保证预应力钢绞线位置,非预应力筋可适当调整或弯折。3、质量目标及执行的标准和要求施工预应力准确，预应力钢绞线束位置准确、内在质量优良，施工中执行以下主要标准：《混凝土结构工程施工质量验收规范》GB50204—2002《预应力筋用锚具、夹具和连接器》(GB/T14370—2000)《无粘结预应力结构技术规程...
